Тест-драйв системы водяного охлаждения AORUS WATERFORCE X240 на примере Ryzen 7 5800X

В последнее время у обоих производителей процессоров для настольных систем наблюдается достаточно приличный «аппетит» к системам охлаждения и отводу тепловой мощности, конечно, если мы говорим о высокой производительности и приличных нагрузках на «камень». Модели сегмента выше среднего сегодня не откажутся от приличного башенного кулера или даже СЖО.

Сегодня мы тестируем одно из новейших решений GIGABYTE – жидкостная система охлаждения AORUS WATERFORCE X240. Посмотрим, как она будет укрощать процессор AMD Ryzen 7 5800X.

• Комплектация
• Внешний вид, качество сборки и материалов
• Как в работе
• Фирменное ПО
• Спецификации
• Итоги

Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;)

Комплектация

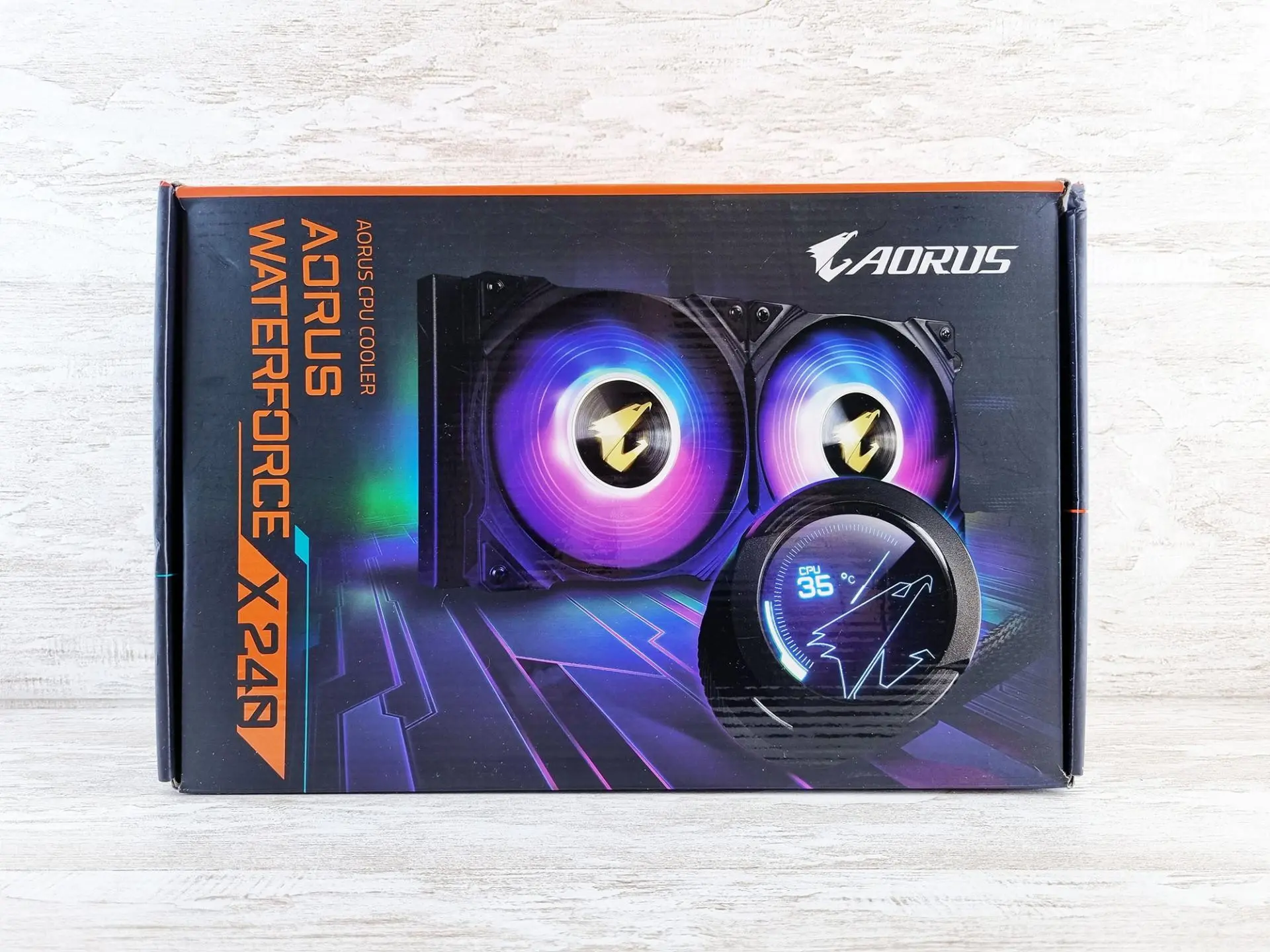

Уделим немного внимания упаковке, чтобы понять, на что бренд делает акцент.

Внешний вид впечатляет. Любители RGB-подсветки будут довольны. Окрашены в нужные цвета будут и вентиляторы и помпа, последняя, кстати получила экран, на котором можно воспроизводить различные анимации, потому простор для креатива в оформлении сборок открыт.

Коробка, в которую всё уложено в чёрно-оранжевых тонах – фирменная гамма AORUS.

На упаковке производитель упоминает также о синхронизации подсветки с другими продуктами AORUS, но на деле синхронизация работает и со сторонними комплектующими.

Сзади есть схема с указанием габаритов радиатора и краткие спецификации продукта, а также указание, что на WATERFORCE X240 действует 3-летняя гарантия.

Внутри полиэтиленовый пенополистирол выполняет роль разделителя-ложемента для радиатора, вентиляторов, пакетиков с крепежами, бумажной документации и тюбика термопасты.

Крепежи дополнительно разложены по двум пакетам отдельно для процессоров AMD и Intel. Вентиляторы в дополнительной картонной обложке.

ЖК-экран защищён дополнительно отклеиваемой плёнкой, под плёнкой же и контактная медная пластина.

Внешний вид, качество сборки и материалов

Радиатор окрашен в чёрный цвет. Матовая текстурная краска. От него отходят два шланга, в твёрдой оплётке под которой уложены также провода питания и RGB.

С одной стороны 8 отверстий под винты, которыми крепятся вентиляторы. С противоположной — отверстия для крепления к корпусу вашего ПК.

Исполнение радиатора аккуратное. При желании и придирчивом осмотре можно найти несколько не совсем ровных ячеек, но на работу устройства это влиять не должно.

Фитинги шлангов гибкие со стороны помпы, а корпус помпы вращающийся – устанавливать будет просто.

Изделие AORUS укомплектовано вентиляторами Power Logic PLA12025S12HH-LV с виброгасящими резинками (применяется нано-смазка на основе графена). Коннекторы RGB-провода с заглушками.

Контактная пластина радиатора помпы ровная, на ней заметны следы фрезы. Прикручена винтами с треугольным шлицем. Без специальной отвёртки или ключа разобрать не получится.

Термопаста без какой-то маркировки, только с логотипом AORUS. Серая, не слишком светлая, не слишком густая.

Примечательная особенность помпы – устройство чтения карт памяти microSD. Опция окажется весьма кстати для загрузки файлов собственных логотипов и анимации, которые будут отображаться на встроенном ЖК-дисплее помпы.

Как в работе

Процесс монтажа несложный, по крайней мере для AMD. Но один мелкий пакетик с деталями AMD был убран не в тот большой пакет, нарушая логику упаковки, что заставило немного поломать голову из-за нехватки деталей. Если вдруг у Вас тоже возникнут проблемы, смело заглядывайте в остальные пакетики, лежащие отдельно.

Заметим, что уплотнительные шайбы на липкой основе, которые предлагает GIGABYTE для контакта с материнской платой, одноразовые.

Итак, мы собирали сетап на базе AMD Ryzen 7 5800X в просторном и продуваемом корпусе Fractal Design Define 7 XL с 4 вентиляторами Noctua NF-A14 PWM (3 спереди, 1 тыловой). В BIOS выставлен тихий режим работы для всех. Работу СЖО регулируем в фирменном приложении AORUS Engine – выставлены режимы Balanced для помпы и вентиляторов.

Радиатор WATERFORCE X240 установлен в задней части корпуса, вентиляторы работают на выдув. Здесь стоит обратить внимание, что в случае с габаритными корпусами типа Define 7XL, спереди радиатор разместить не получится, так как просто-напросто не хватит длины шланга СЖО. Впрочем, получившаяся схема размещения в нашем случае оптимальна. Мы ранее проводили эксперименты и измерения, пробуя различные размещения радиаторов и вентиляторов.

Подключение к материнской плате осуществляется к контактной группе USB, а не привычному разъему CPU FAN. Питание от кабеля Molex. Потому стоит приготовиться к тому, что при первом старте BIOS выдаст ошибку кулера процессора. Придётся в настройках выставить игнорирование этого момента. Не переживайте, работать при этом всё будет корректно, доказано нашим тестом. Разве что утилиты, которые ранее отображали скорость вращения процессорного вентилятора, теперь количество оборотов выводить не будут.

Крепим к материнской плате ASUS ROG Strix X570-E Gaming.

В целом же тестовый стенд получился следующим:

• Процессор: AMD Ryzen 7 5800X @ 3,8 ГГц
• Система охлаждения: Gigabyte AORUS WATERFORCE X240
• Термоинтерфейс: из комплекта поставки
• Материнская плата: Asus ROG Strix X570-E Gaming
• Версия BIOS: 3405
• Видеокарта: NVIDIA GeForce RTX 2080 Super Founders Edition
• Оперативная память: 2×G.SKILL Trident Z RGB F4-4000C16D-32GTZR. @1900 МГц, CL16
• Системный накопитель данных: SSD Samsung 980 Pro 1 Тбайт
• Дополнительный SSD: Western Digital Blue 1 Тбайт (WDS100T1B0A)
• Жёсткий диск: Toshiba HDWT360 6 Тбайт
• Звук: Creative Sound Blaster AE-7 + ADAM A5X
• Wi-Fi модуль: TP-LINK Archer TX3000E
• Системный блок: Fractal Design 7XL с 4×Noctua NFA14 PWM
• Блок питания: Seasonic Prime PX-1000 PLATINUM
• Монитор: Philips 276E8V
• Операционная система: Windows 10 Pro 20H2 сборка 19042.928
• Версия видеодрайвера – NVIDIA Game Ready 466.11

Перед стартом измерений интересно пробежаться по промо-странице GIGABYTE о WATERFORCE X240. Нас привлекло следующее.

На всякий случай ещё раз напомним, что у нас будет подвергаться нагреву иной процессор – Ryzen 7 5800X. Но он тоже не самый прохладный.

Температура в помещении – 26°C

Процессор работает с профилем Auto Overclocking, выставленном в Ryzen Master. В Windows выбран режим электропитания – «максимальная производительность».

Для начала после загрузки ПК даём ему спокойствия в течение 15 минут. Итого получается средняя температура в простое – 44,1°C. В фоне помимо системных служб и незначительных по нагрузке на процессор приложений работают также Telegram, AORUS Engine, HWiNFO, Plex, ShareX, MegaSync, OneDrive, Mail.Ru Cloud.

Как в работе

Немного сложной синтетики

Теперь пора нагрузить по полной. Мы для этого используем утилиту OCCT 8.1.1 со следующими настройками: Data set – small, Mode – Extreme, Load Type – Steady. Заряжаем на 30 минут, получая 4,3 ГГц на все ядра. Средняя температура – 88,1°C, пиковая – 88,8°C. Средние показатели вентиляторов и помпы отследить без погрешности сложно, тем не менее получились следующие цифры. 2021 об./мин для помпы и 1065 об./мин для вентиляторов на радиаторе. Во время процесса активизировались корпусные Noctua, прокачивавшие ощутимые (в прямом смысле слова) потоки воздуха через корпус, но и создававшие шумовой фон, по ощущениям перекрывающий шум от WATERFORCE X240.

На самом деле вентиляторы у СЖО тихие, так что мы частенько слышали тихий звук помпы, чем-то напомнивший звуки жёсткого диска, скорее современных тихих внешних моделей. Работе или играм такие звуки не мешают и не всегда притягивают к себе внимание.

Более простым бенчмарком окажется AID64. Мы постарались создать вновь максимальную нагрузку: Stress CPU, Stress FPU, Stress Cache, Stress System Memory и даже Stress GPUs, чтобы внутри корпуса было жарко. В итоге получили 77,7°C и 80°C для среднего и максимального значений. 1092 об./мин и 2304 об./мин для радиаторных вентиляторов и помпы соответственно.

Теперь пришёл черёд Cinebench R23, в которой гоняют СЖО инженеры Gigabyte. У нас свой процессор и нагрузка на ядра ниже – 4,3 ГГц. В результате получаем в многоядерном тесте 71,4°C в пике и 70,2°C в среднем. В одноядерном 56,3°C в пике и 53,6°C в среднем. Действительно очень хороший результат. Хотя больше нас впечатлил результат в OCCT. Некоторые конкурирующие СЖО даже трёхсекционные оказываются менее устойчивыми к температуре.

А теперь о насущном

Синтетика хороша, чтобы выжать из железа «макисмум» и понять его предельные возможности. Но более интересными нам кажутся живые сценарии использования.

• Игровая сессия в Hearthstone в течение 30 минут: среднее — 50°C, максимум — 57,5°C.
• Игровая сессия в Serious Sam 4 в течение 30 минут: среднее — 57,3°C, максимум — 62,8°C
• Topaz Video Enhance AI 1.8.1: апскейл видео 480×360 длительностью 4 минуты 5 секунд до разрешения 3840×2160: среднее — 58,1°C, максимум — 61,5°C.
• Topaz Gigapixel AI, апскейл фото 640×640 до размера 32000×32000, без поддержки GPU: среднее — 60,9°C, максимум — 65,8°C.
• Blender, CPU-рендеринг сцен bmw27 и koro: среднее – 73,3°C °, максимум – 77,4°C
• Davinchi Resolve 16, рендеринг 8-минутного ролика в формате 1080p, H.264, CUDA: среднее — 82°C, максимум — 88°C.
• EZ-CD, перекодировка wav -> AAC файлов весом 662 Мбайт: среднее — 60.5°C, максимум — 66°C.
• 7-zip архивация с максимальной компрессией, LZMA2, данные − 662 Мбайт: среднее – 77,8°C, максимум — 85,9°C.

Фирменное ПО

Управление продуктом происходит с помощью двух утилит, которые доступны в разделе загрузки на официальном сайте. AORUS Engine для регулирование режимов и скорости работы СЖО, а также управления режимами экрана. Мы доступные возможности анимаций повторять не будем, благо они наглядно представлены на официальном лендинге. Можно покликать на странице и увидеть, как это выглядит живьём. Аналогичное и с регулированием подсветки.

Для подсветки используется приложение RGB Fusion, загружается по той же ссылке, что и первое.

Напомним, что RGB Fusion запросто перехватывает на себя управление всей подсветкой. К примеру, наши модули ОЗУ G.SKILL на материнской плате ASUS вполне успешно окрасились в оранжевый.

Приложения свою работу выполняют, но над оформлением GIGABYTE стоит поработать. То ли некоторые пиктограммы и анимации внутри выполнены не вполне аккуратно, то ли Windows не может запустить нормально софт на UHD-экране со стандартным, казалось бы, 150% масштабированием. Местами выглядит не слишком красиво.

Спецификации

Габариты радиатора:	277×119×27 мм
Габариты помпы:	82×82×74 мм
Материалы радиатора:	Алюминий
Контактная пластина:	Медь
Поддерживаемые сокеты:	Intel 2066, 2011,1366,115x,1200,1700, AMD TR4, AM4, sTRX4
ЖК-экран:	60×60 мм полноцветный
Вентилятор:	2×120 мм ARGB
Скорость вращения:	800~2500 RPM +/-10%
Тип подшипника:	Sleeve (Graphene Nano Lubricant)
Воздушный поток:	16.92~60.07 CFM
Воздушное давление:	0.25~3.14 mmH2O
Наработка на отказ:	73,500 часов
Шумовой фон:	7.9~37.6 dBA
Фирменное ПО:	RGB FUSION 2.0, AORUS ENGINE
Гарантия:	3 года

Итоги

Система жидкостного охлаждения AORUS WATERFORCE X240 названа так не спроста. Она действительно может показать всю силу воды. GIGABYTE не лукавит, нахваливая её у себя на сайте. Причём в некоторых тестах у нас она получилась более производительной, чем иные более габаритные решения.

Отдельным плюсом стоит назвать ЖК-экран на помпе. Даже, если вы не любитель RGB, как и мы, не оценить возможность вывода информации на дисплей не получится. Это смотрится эффектно, привлекает внимание и приводит к тому, что время от времени ловишь себя на мысли, что любуешься получившейся системой. Использовать можно и декоративно, и в качестве наглядного датчика, который информирует о температуре или частоте работе CPU.

Серьёзных минусов мы не обнаружили, но всё же отметим, что специфическая система подключения и полный контроль над процессом охлаждения СЖО, лишает вас возможности получения данных в привычных утилитах и виджетах мониторинга, а также в BIOS.

Кроме того, если у Вас очень большой корпус, обратите внимание на длину шлангов. Не все варианты размещения могут подойти для Вашей конфигурации.
