1STPLAYER ACK 750W GOLD: обзор, характеристики, тесты. Модульный ATX 3.1, 450 Вт 12V-2×6. Особенность стабилизации линии +5V

1STPLAYER ACK 750W GOLD — это заявка на бестселлер в среднем сегменте: полная модульность, сертификат Gold и поддержка ATX 3.1 с кабелем 12V-2x6. Мы детально протестировали новинку, чтобы понять, соответствует ли демократичная цена высоким стандартам качества и почему зафиксирован провал напряжения по линии +5V под нагрузкой.

Как следует из названия, он способен выдавать мощность в 750 Вт.

Не лишним будет напомнить, что ранее мы уже делали обзор на блок питания с практически таким же названием, 1STPLAYER ACK 750W, только без GOLD, однако, эти модели достаточно сильно отличаются. Взять хотя бы то, что обычная версия 1STPLAYER ACK 750W имеет конструкцию с несъёмными кабелями, в то время, как обозреваемый сегодня блок питания 1STPLAYER ACK 750W GOLD полностью модульный. Также есть и другие различия в их устройстве и возможностях подключения компонентов системы. Так что я буду рассматривать блок питания 1STPLAYER ACK 750W GOLD как отдельную модель, а не просто модификацию обычного ACK 750W, в процессе обзора обращая внимание на основные отличия этих двух блоков питания.

В материале:

• Упаковка и комплектация
• Внешний вид блока питания и возможности подключения
• Основные характеристики блока питания
• Тестирование
• Подробные спецификации
• Конкуренты
• Подведём итоги

Упаковка и комплектация

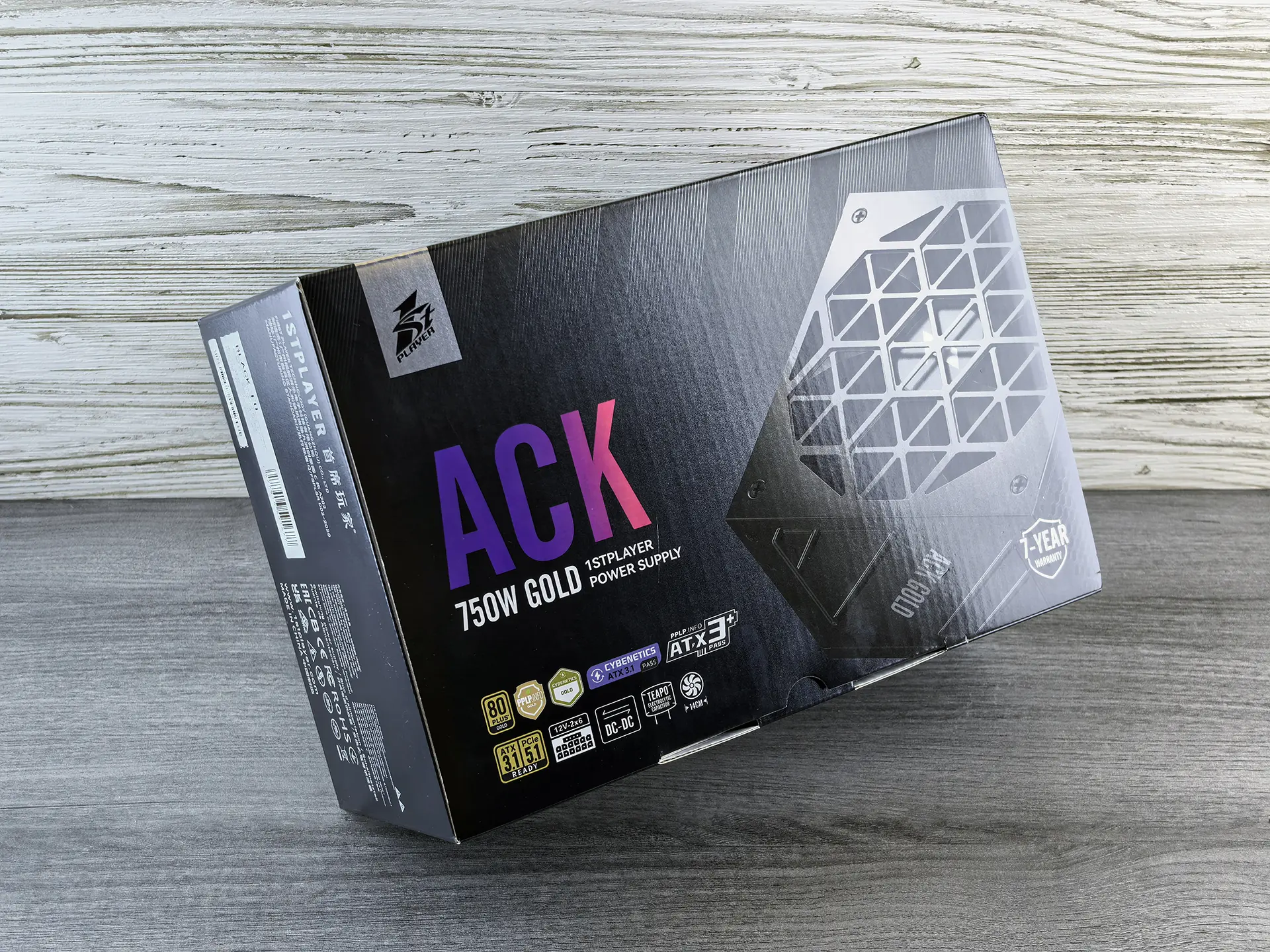

Блок питания 1STPLAYER ACK 750W GOLD упакован в стильную чёрную коробку с переливающейся поверхностью, что как бы с порога говорит о том, что перед нами рассчитанный на геймерскую аудиторию продукт. На лицевой стороне коробки есть изображение самого блока питания, но не особо информативное, так как он показан не полностью. Также на упаковке перечислены некоторые особенности и характеристики устройства, включая соответствие стандартам ATX 3.1 и PCI-E 5.1. Но более подробно о характеристиках блока питания мы поговорим чуть позже в соответствующем пункте обзора.

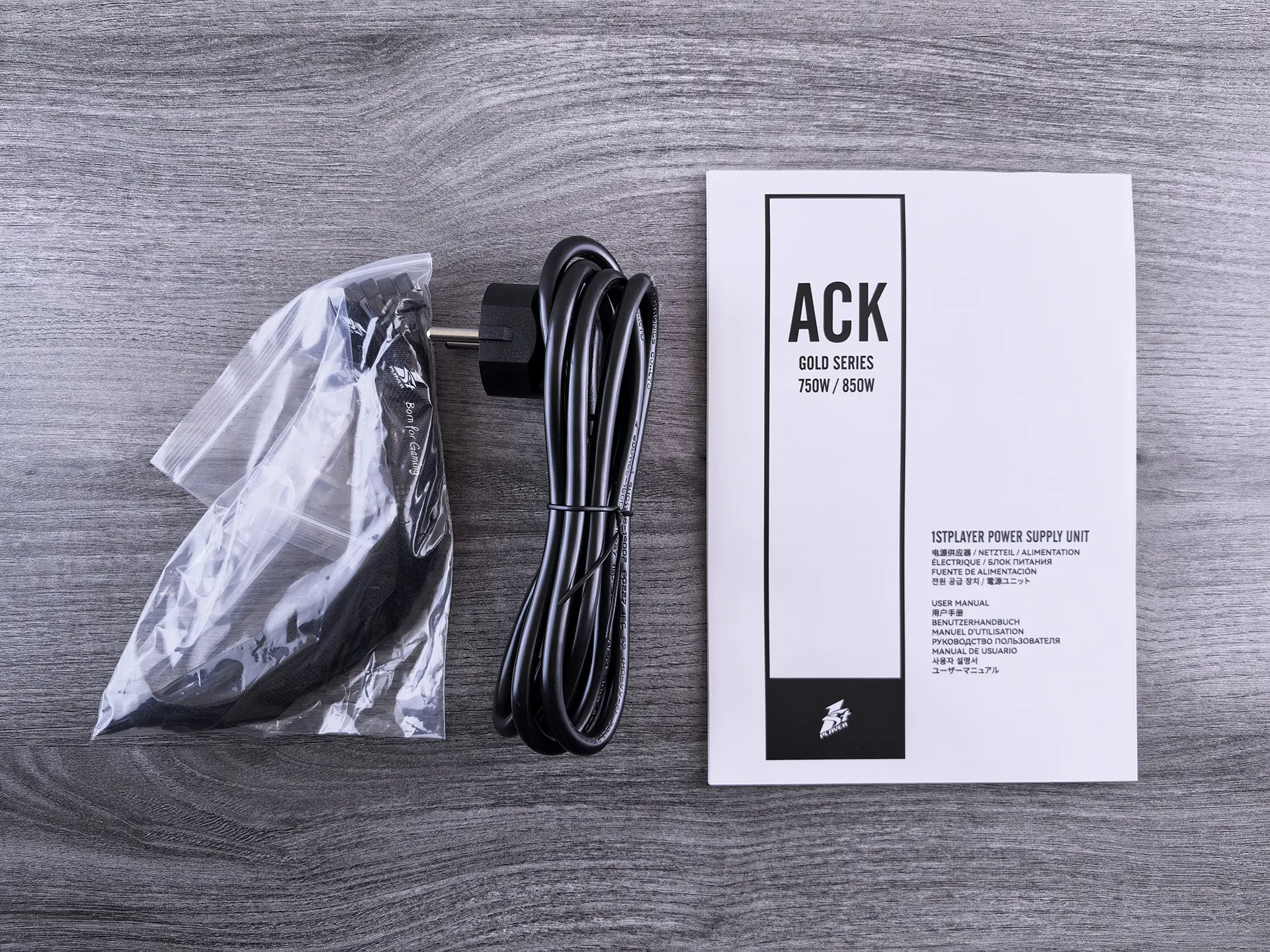

Внутри коробки находится блок питания, зафиксированный с двух сторон вставками из вспененного материала, а также набор модульно подключаемых кабелей, стандартный кабель для подключения к розетке длиной около 140 см, пакетик со стандартными пластиковыми стяжками для кабелей, несколькими матерчатыми стяжками на липучках и 4 винтами для крепления блока питания в корпус ПК. Инструкция представлена в виде сложенного гармошкой буклета.

Внешний вид блока питания и возможности подключения

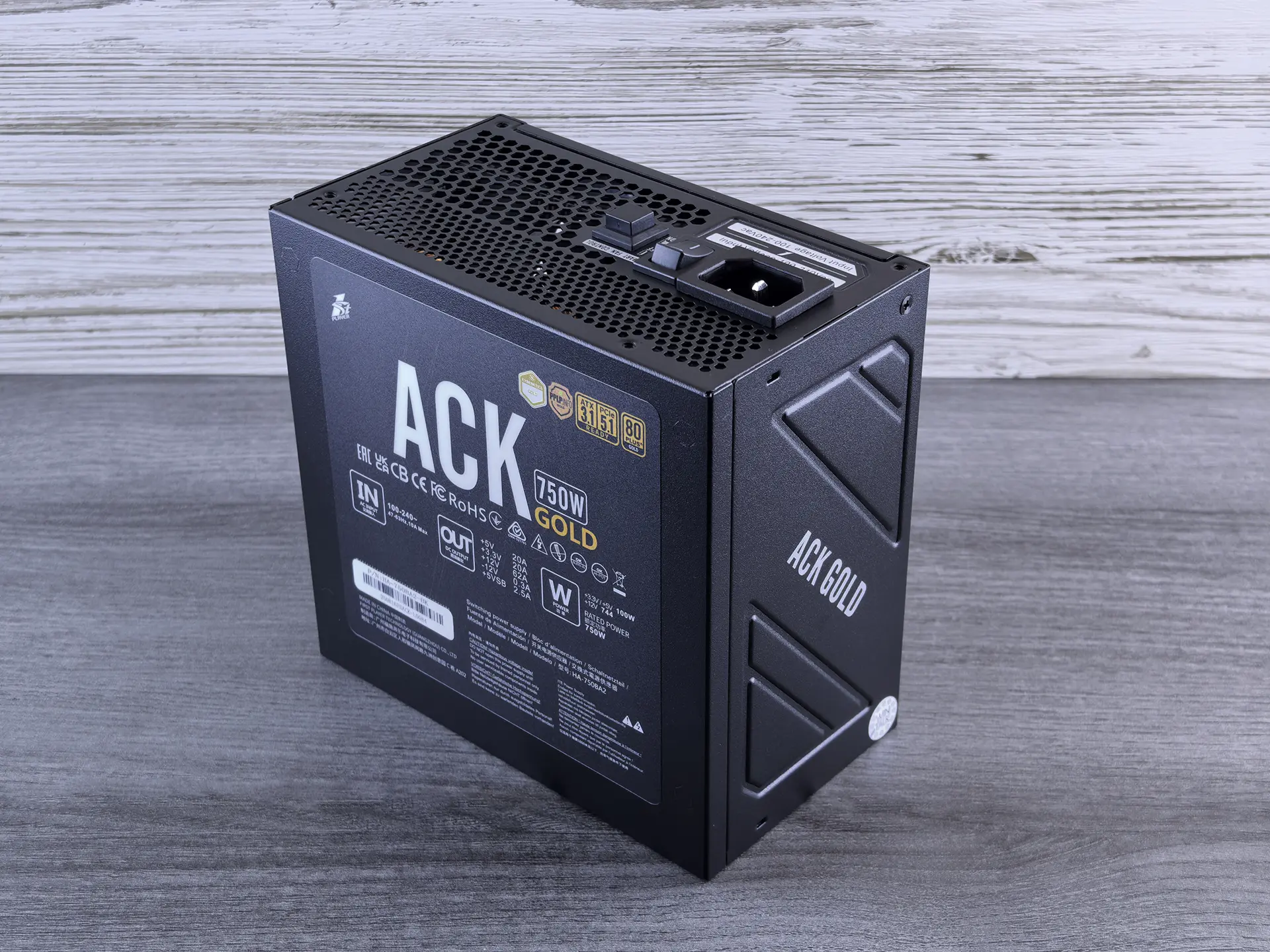

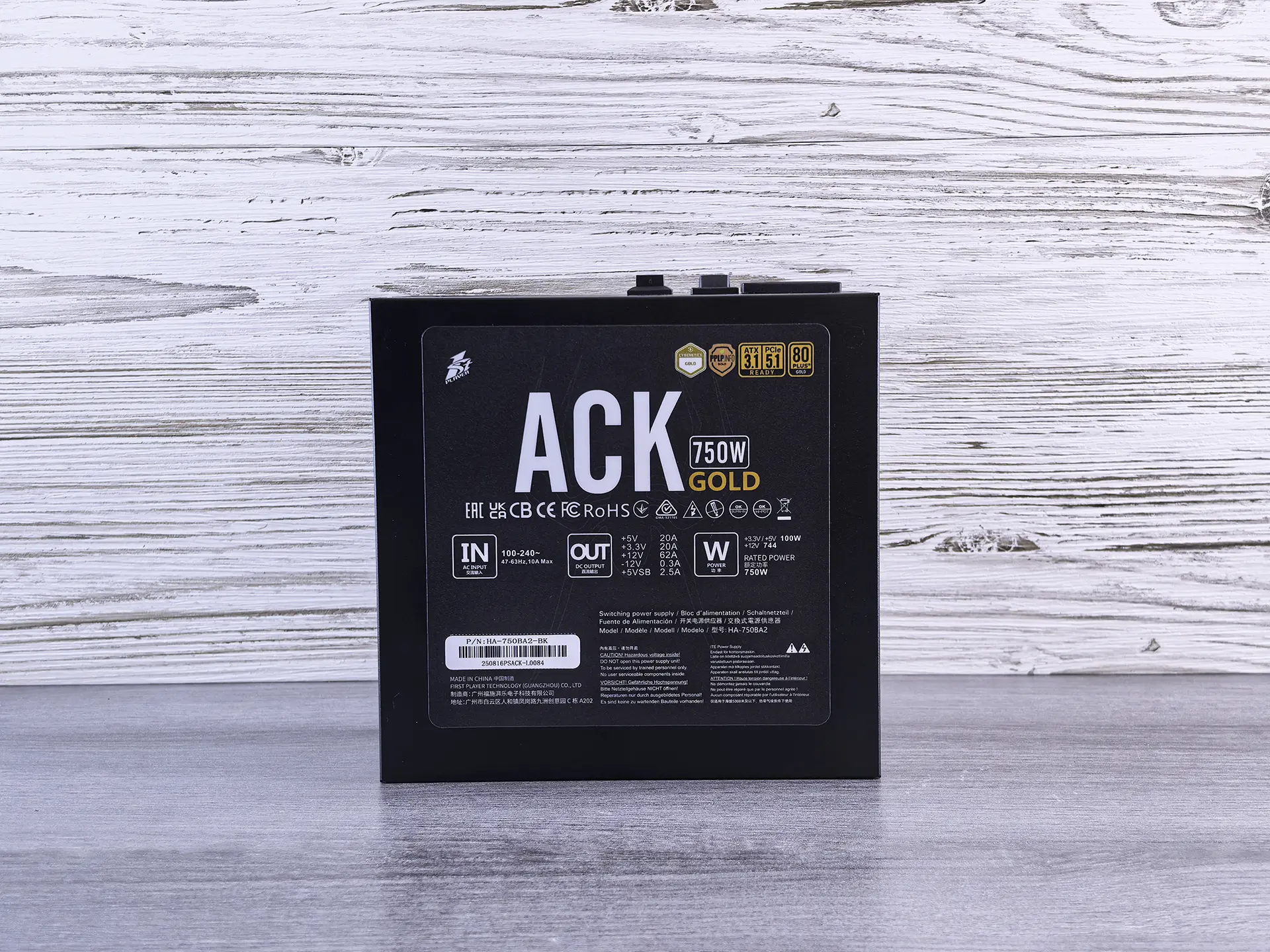

1STPLAYER ACK 750W GOLD имеет полностью модульную конструкцию (в отличие от модели 1STPLAYER ACK 750W с несъёмными кабелями питания компонентов системы). Корпус увесистый, но относительно небольшой при длине 145 мм. Сверху на блоке питания указано название модели, мощность в 750 Вт и приведены основные электрические характеристики.

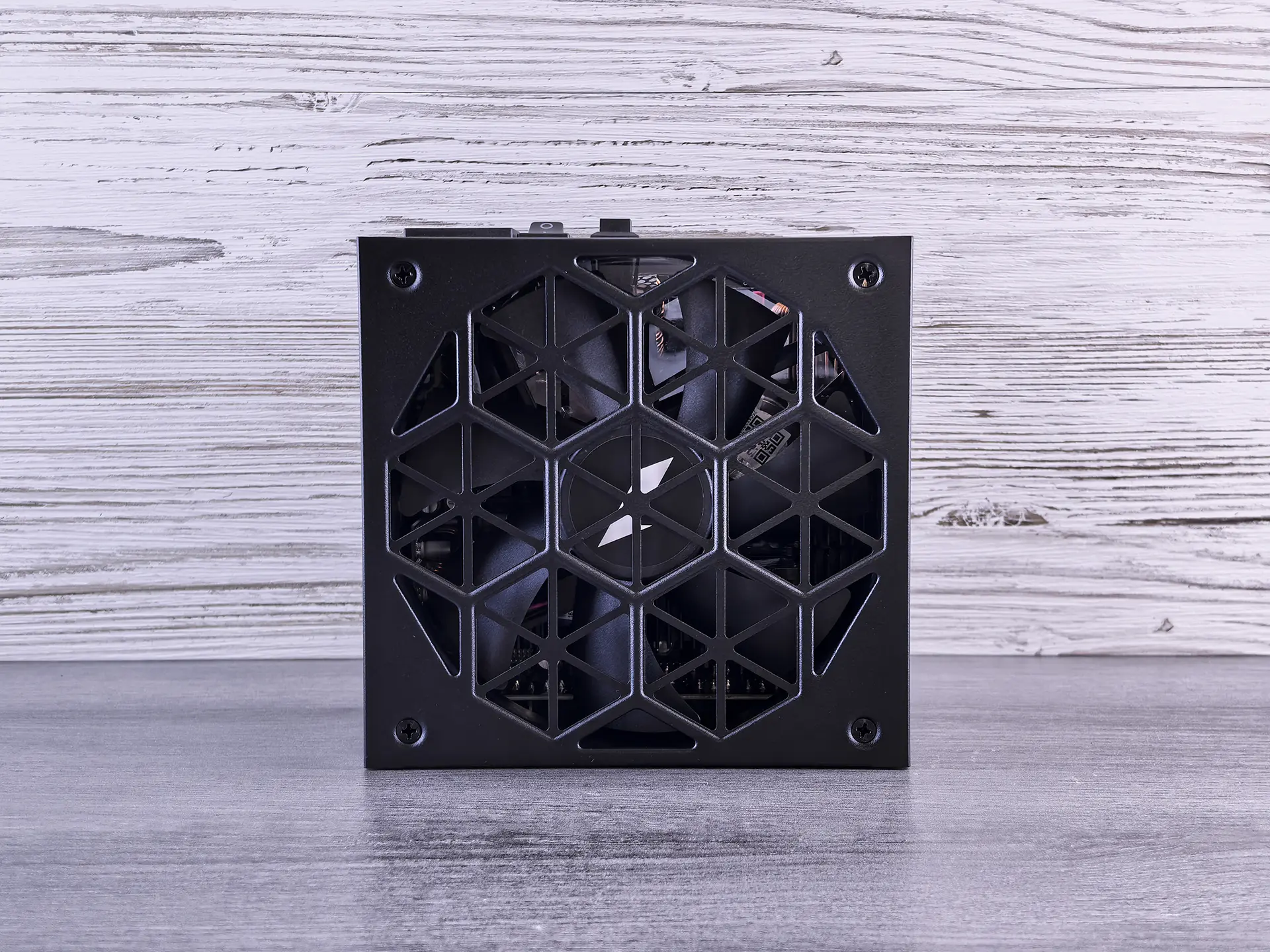

На нижней панели за выштампованной непосредственно в ней решеткой в виде достаточно больших треугольных отверстий, визуально складывающихся в шестиугольные фигуры, разделённые формованными рёбрами жесткости, располагается 140 мм вентилятор с крыльчаткой из 7 лопастей. За лопастями вентилятора видны внушительных размеров конденсаторы и также достаточно крупные радиаторы охлаждения компонентов блока питания.

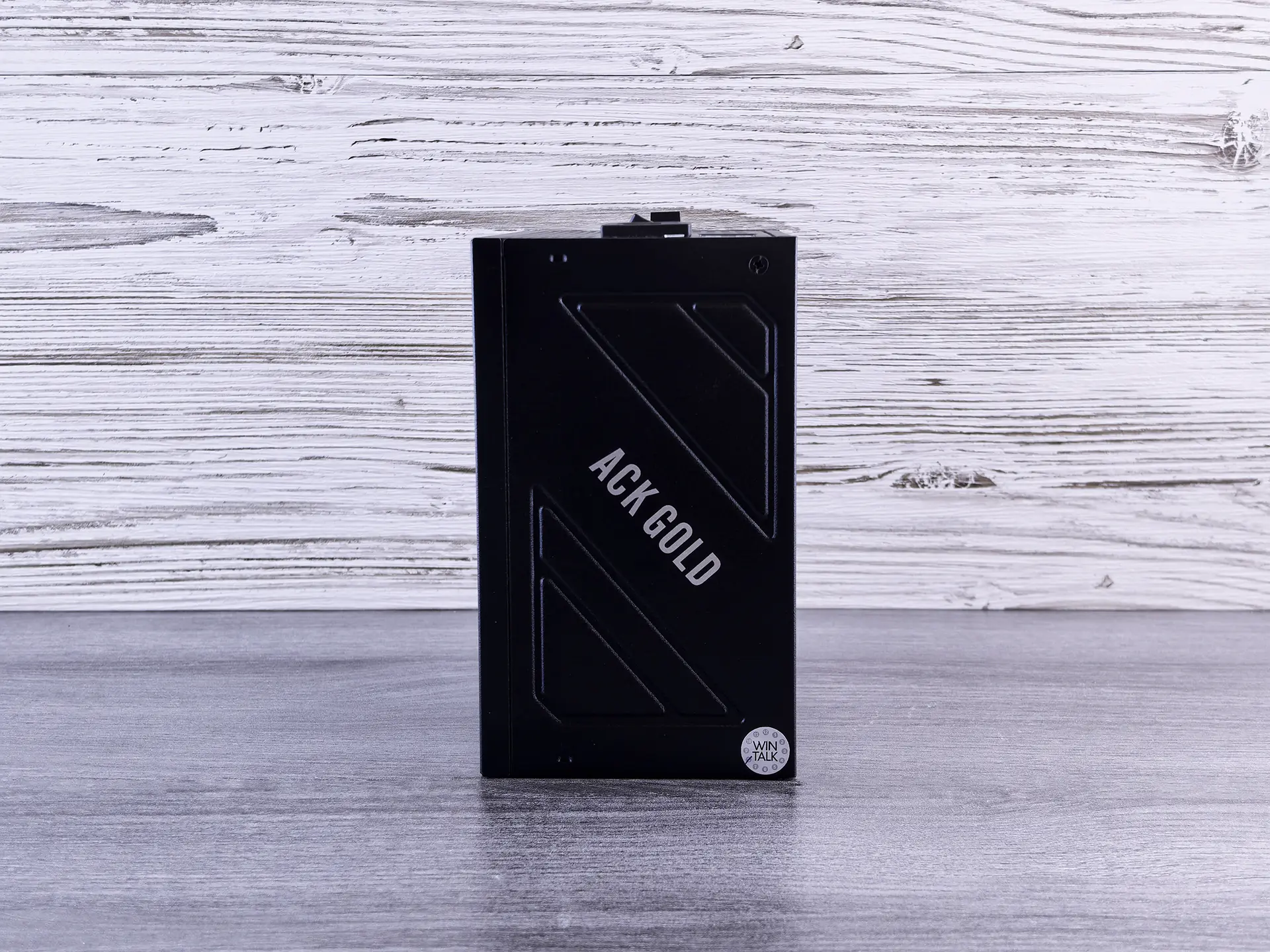

На боковых сторонах корпуса есть формованные рёбра жесткости, по большей части выполняющие декоративную функцию, а также надписи ACK Gold. В целом же дизайн 1STPLAYER ACK 750W GOLD можно назвать лаконичным.

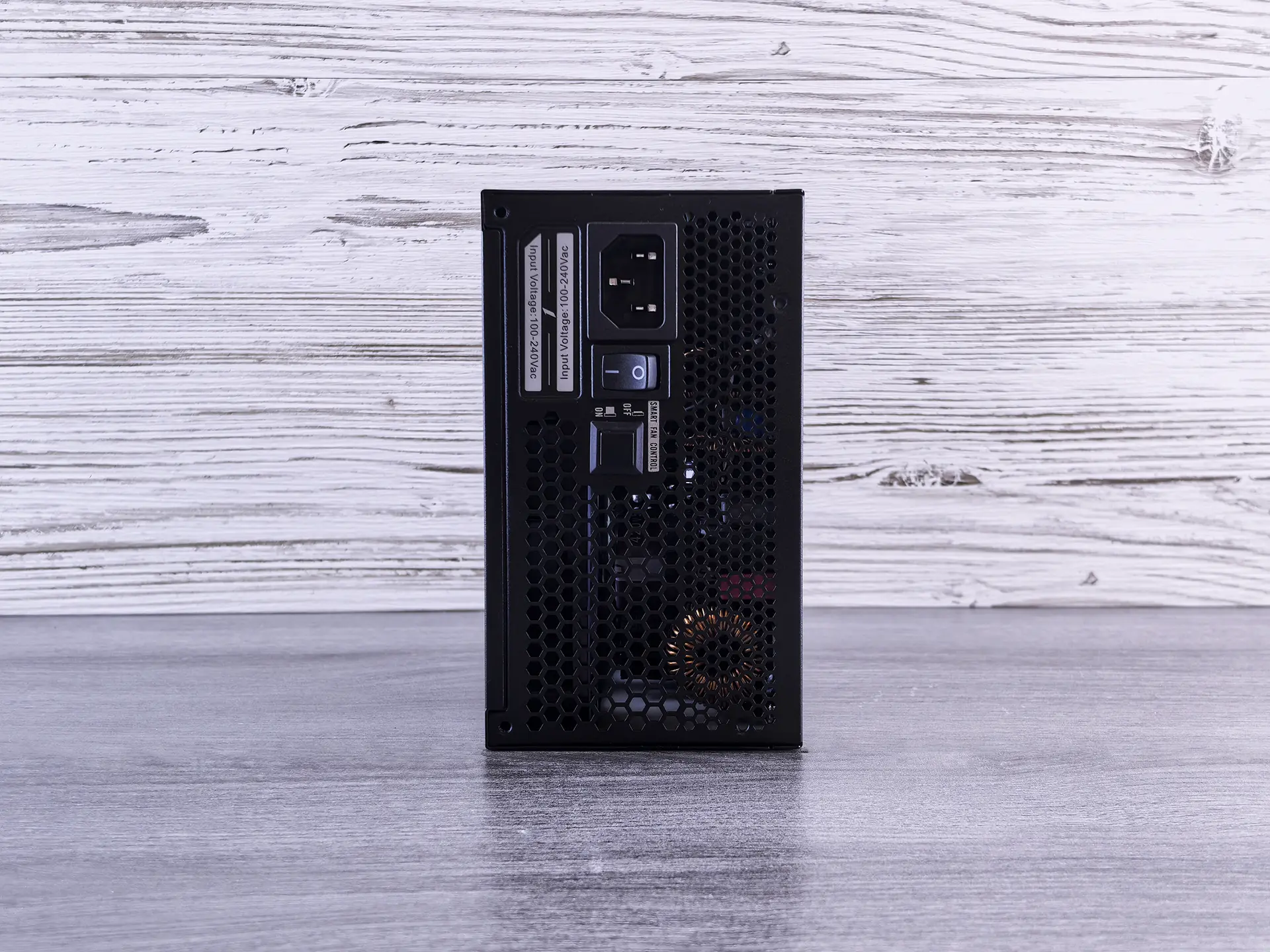

На задней стороне блока питания есть дополнительная квадратная кнопка, при нажатии отключающая умное управление вентилятором. По умолчанию вентилятор будет останавливаться, если нагрузка не превышает 50% от максимальной мощности блока питания, но нажав кнопку можно принудительно активировать работу вентилятора в любом случае. Подобного функционала не было у модели 1STPLAYER ACK 750W.

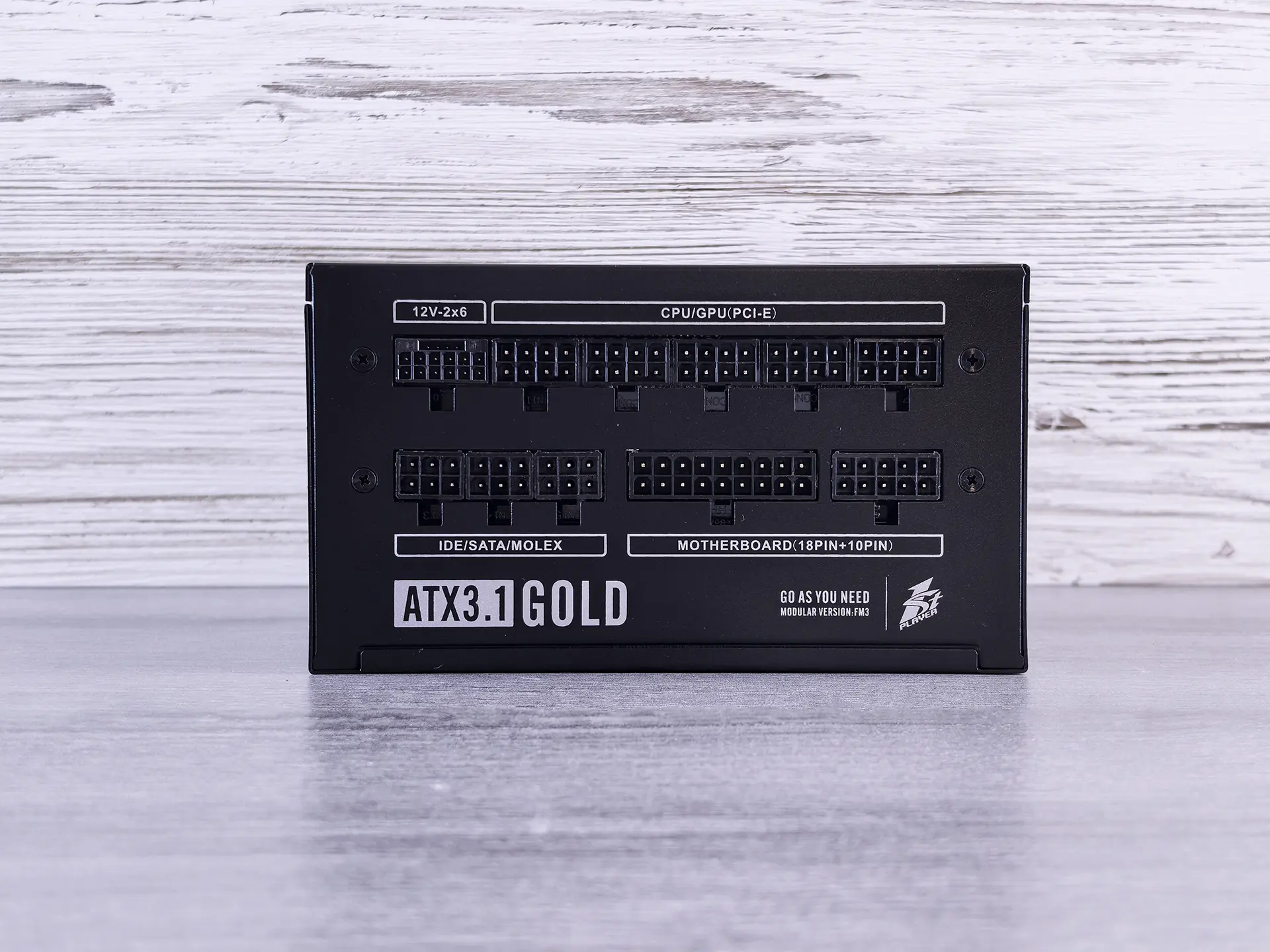

А так как рассматриваемый сегодня 1STPLAYER ACK 750W GOLD имеет полностью модульную конструкцию, на передней панели блока питания в два ряда расположились разъёмы для подключения идущих в комплекте кабелей. В верхнем ряду находится разъём 12V-2×6 (слегка доработанная версия печально известного 12VHPWR) к которому подключается кабель выделенной 12 В линии для питания видеокарт GeForce RTX топового и околотопового сегмента, которые используют для питания разъёмы 12V-2×6 или 12VHPWR, а также пять промаркированных как CPU/GPU (PCIe) разъёмов для подключения кабелей питания процессора и видеокарт. Ниже идут три разъёма для подключения кабелей питания накопителей и прочих компонентов системы, получающих питание через разъёмы SATA и Molex, а также два разъёма для подключения к ним кабеля питания материнской платы. Съёмные кабели выполнены в виде пучков из проводов чёрного цвета с декоративным тиснением.

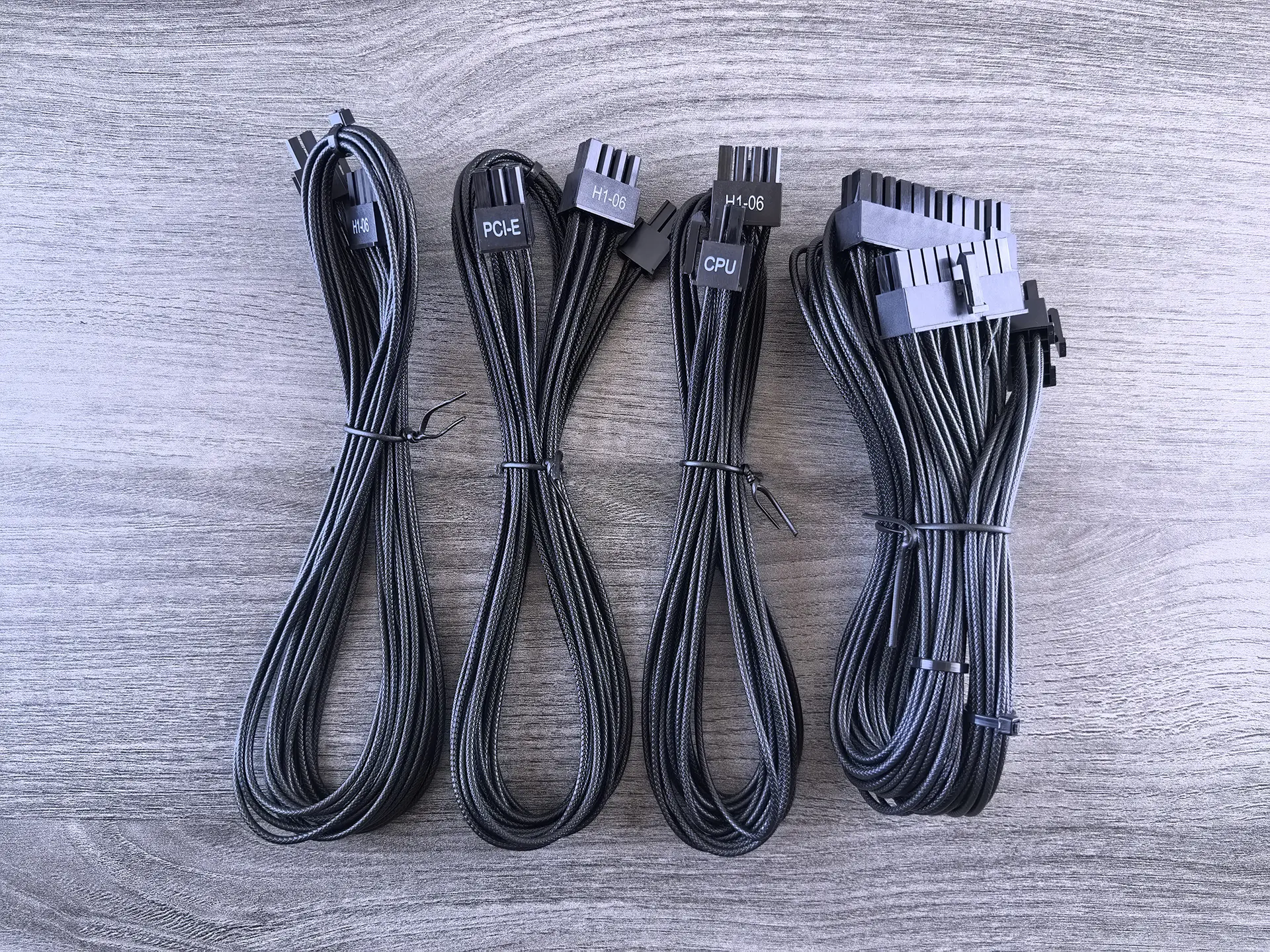

Перечислим все имеющиеся в комплекте поставки кабели и расположенные на них разъёмы:

• Кабель питания материнской платы с комбинированным коннектором 24 (20+4) pin длиной 610 мм;
• Два кабеля питания процессора с комбинированными коннекторами 8 (4+4) pin длиной 700 мм;
• Два кабеля питания видеокарт с комбинированными коннекторами PCIe 8 (6+2) pin длиной 750 мм;
• Кабель для подключения видеокарт GeForce RTX, получающих питание через разъём 12V-2×6/12VHPWR. Длина кабеля составляет 700 мм. На коннекторе есть маркировка 450W – судя по всему, передаваемая мощность ограничена 450 Вт, так как блок питания суммарной мощностью 750 Вт не выдаёт максимальные 600 Вт по этой линии;
• Два кабеля питания накопителей с двумя расположенными последовательно коннекторами питания SATA (расположены под прямым углом к проходящим через них проводам) и одним Molex на конце. Дина кабелей составляет 450 мм от блока питания до первого коннектора и по 150 мм между соседними коннекторами.

В итоге имеем возможность запитать при помощи 1STPLAYER ACK 750W GOLD систему с одним или несколькими процессорами, получающими питание через один или два восьмиконтактных разъёма, с видеокартой, получающей питание через пару восьмиконтактных разъёмов PCIe, либо через разъём 12V-2×6/12VHPWR, но учитывая то, что, судя по маркировке на соответствующем кабеле, блок питания сможет выдать по этой линии мощность до 450 Вт, но не максимальные 600 Вт. Также можно подключить суммарно до четырёх накопителей и прочих устройств, получающих питание через разъём SATA и ещё пару, использующих Molex.

Тут можно опять провести промежуточное сравнение рассматриваемой в данном обзоре модели 1STPLAYER ACK 750W GOLD с более простой 1STPLAYER ACK 750W – помимо модульной схемы подключения всех кабелей, 1STPLAYER ACK 750W GOLD также позволяет запитать видеокарты с разъёмом 12V-2×6/12VHPWR, такой возможности не было у обычного 1STPLAYER ACK 750W. Помимо этого, там восьмиконтактные коннекторы питания процессора и видеокарт располагались по два последовательно на одном кабеле, тут же мы имеем по паре кабелей для питания процессора и видеокарты, на каждом из которых по одному такому коннектору. Также стоит отметить, что тут каждый кабель питания процессора имеет длину в 700 мм, что облегчает их подключение к материнской плате в современных корпусах с нижним расположением блока питания, в то время, как у обычного 1STPLAYER ACK 750W с несъёмными кабелями два комбинированных восьмиконтактных коннектора располагались последовательно, а длина кабеля от блока питания до ближайшего коннектора была всего 620 мм. Это делало сложным, а иногда и практически невозможным подключение двух коннекторов к соответствующим разъёмам на материнских платах в современных корпусах с нижним расположением блока питания, так как в таком случае требуется кабель длиной как минимум 630 мм … 640 мм.

Коннекторы питания SATA на соответствующих кабелях расположены под прямым углом к проводам, что делает более удобным подключение классических 3,5” жёстких дисков, установленных в отведённой для них стойке, но при этом может стать менее удобным подключение 2,5” SSD накопителей с интерфейсом SATA, закрепленных на обратной стороне перегородки, к которой крепится материнская плата в современных корпусах.

Основные характеристики блока питания

Блок питания 1STPLAYER ACK 750W GOLD (заводской индекс модели HA-750BA2) выдаёт суммарную мощность 750 Вт, работает от сетей переменного тока напряжением от 100 В до 240 В с силой тока до 10 А. Блок питания соответствует современным стандартам ATX 3.1 и PCI-E 5.1, а также получил сертификаты энергоэффективности 80 PLUS Gold и Cybenetics Gold. Напомню, что эта модель поддерживает подключение высокопроизводительных видеокарт линейки GeForce RTX, использующих разъёмы 12V-2×6/12VHPWR, но, судя по всему, с ограничением по передаваемой мощности в 450 Вт, тогда как данный интерфейс изначально подразумевал передачу до 600 Вт.

Подробные электрические характеристики блока питания представлены в таблице ниже.

Блок питания 1STPLAYER ACK 750W GOLD построен по схеме LLC + DC-DC, в нём были реализованы схемы защиты от подачи повышенного напряжения (OVP), от перегрузки по суммарной мощности (OPP), от короткого замыкания (SCP), от перегрузки по току (OCP), от понижения напряжения в сети (UVP) и от перегрева (OTP). Для сравнения, в обычном 1STPLAYER ACK 750W была реализована только защита от перегрузки по суммарной мощности, подачи повышенного напряжения и короткого замыкания.

Тестирование

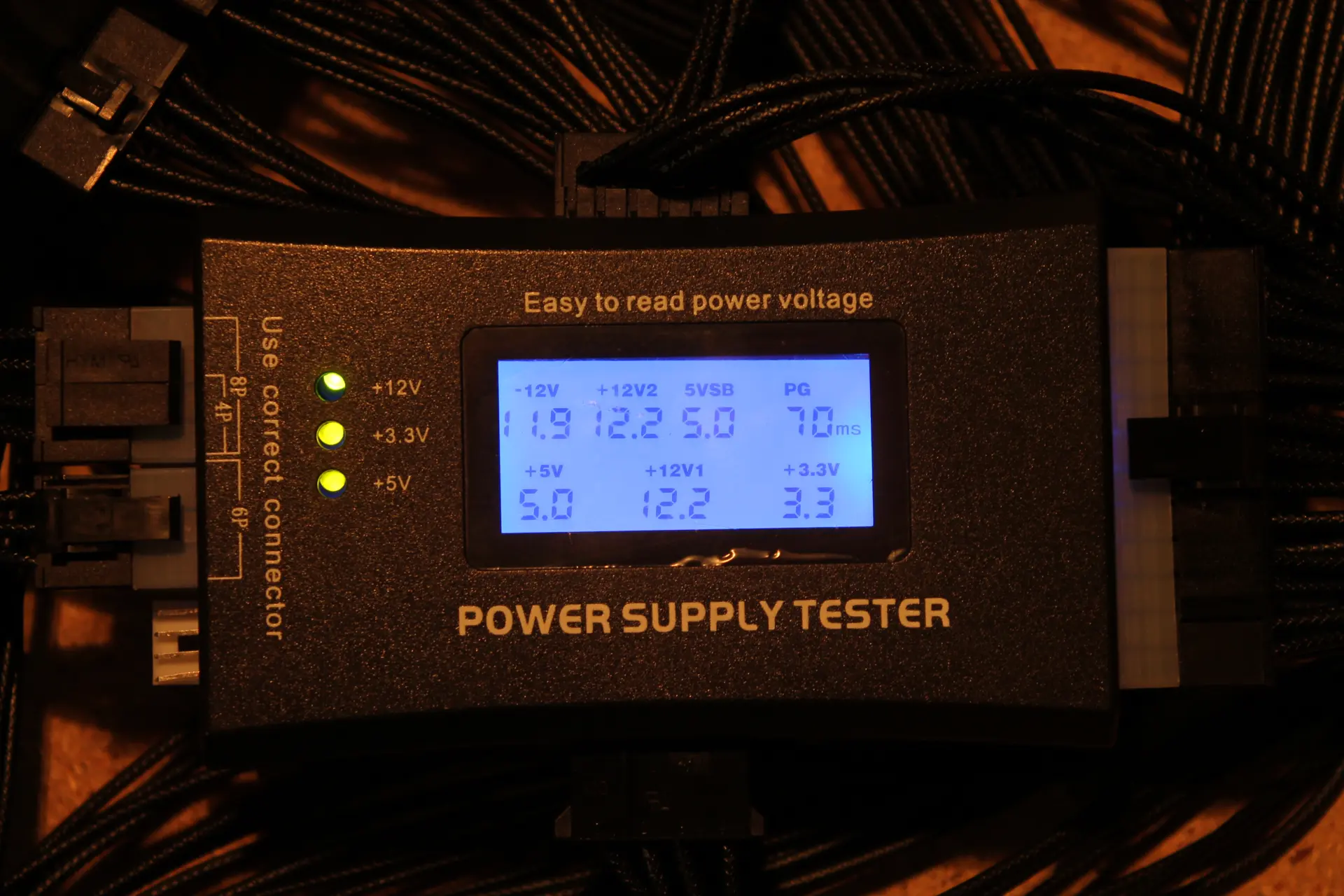

Первым делом при помощи специального прибора измерим напряжения на основных линиях при работе блока питания без нагрузки, сравнив их с номинальными значениями. Полученные значения представлены в таблице ниже.

Время получения сигнала «Power Good» составляет 70 мс. Так как прибор не имеет разъёма 12V-2×6/12VHPWR для подключения выделенной линии питания видеокарт NVIDIA GeForce RTX, использующих такой разъём, замерим напряжение на этой линии при помощи стандартного мультиметра, получив значение 12,19 В … 12,20 В.

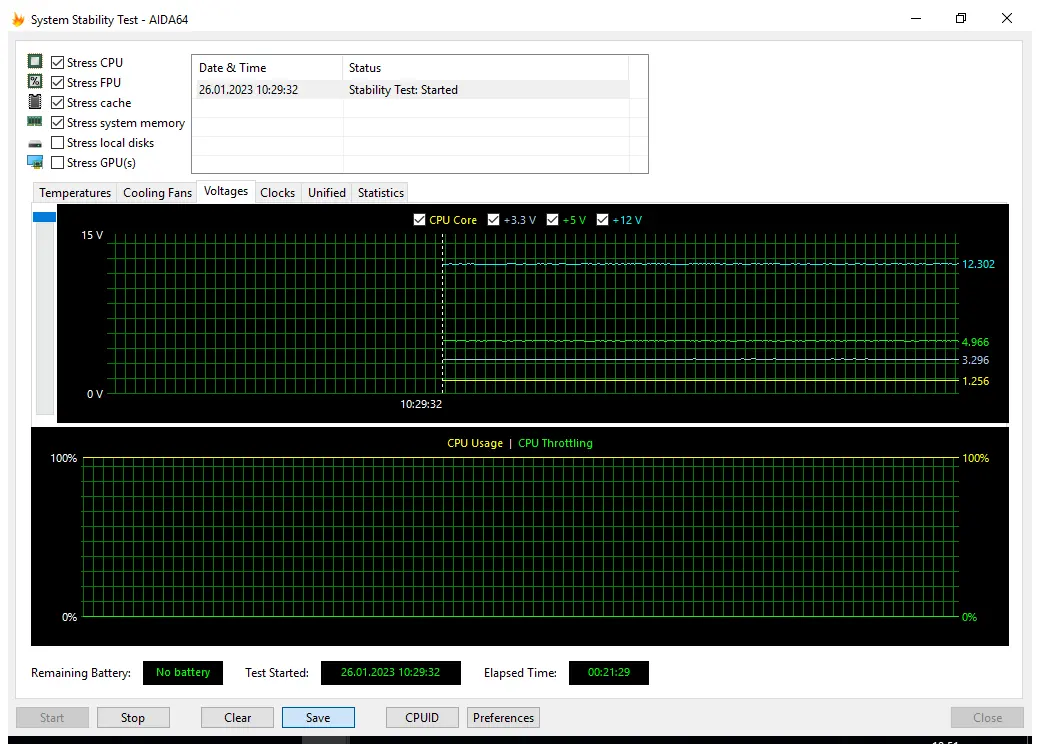

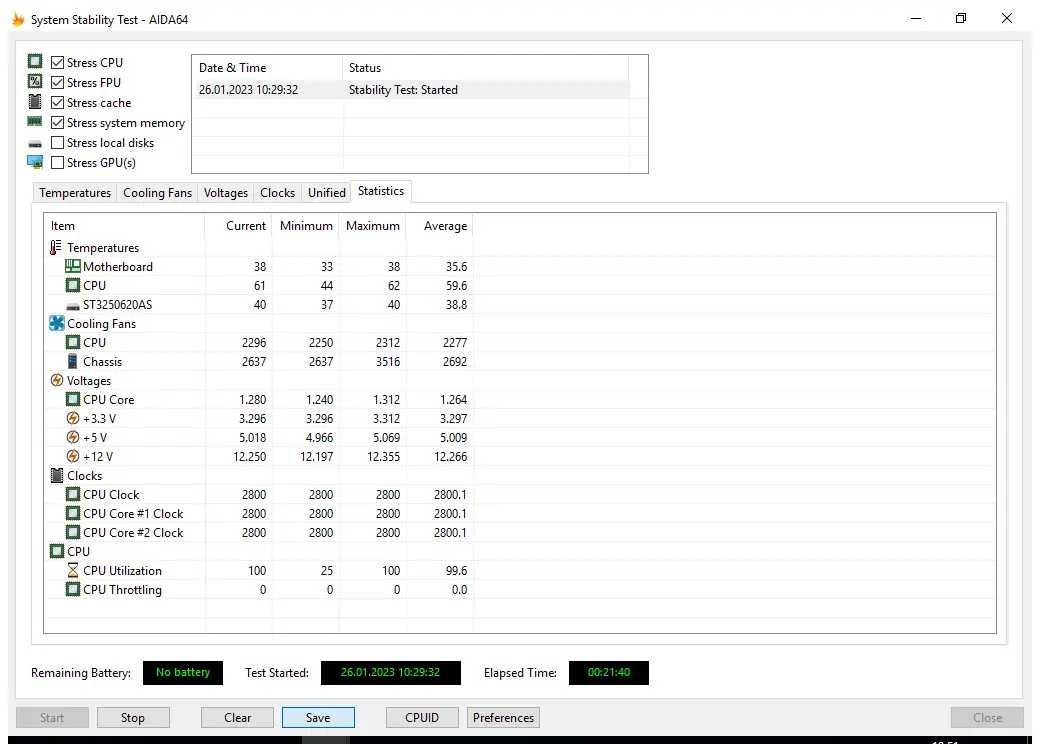

Теперь установим блок питания 1STPLAYER ACK 750W GOLD в нашу тестовую сборку и будем замерять значения напряжений на основных линиях при низкой нагрузке и высокой нагрузке, созданной при помощи стресс-теста AIDA 64.

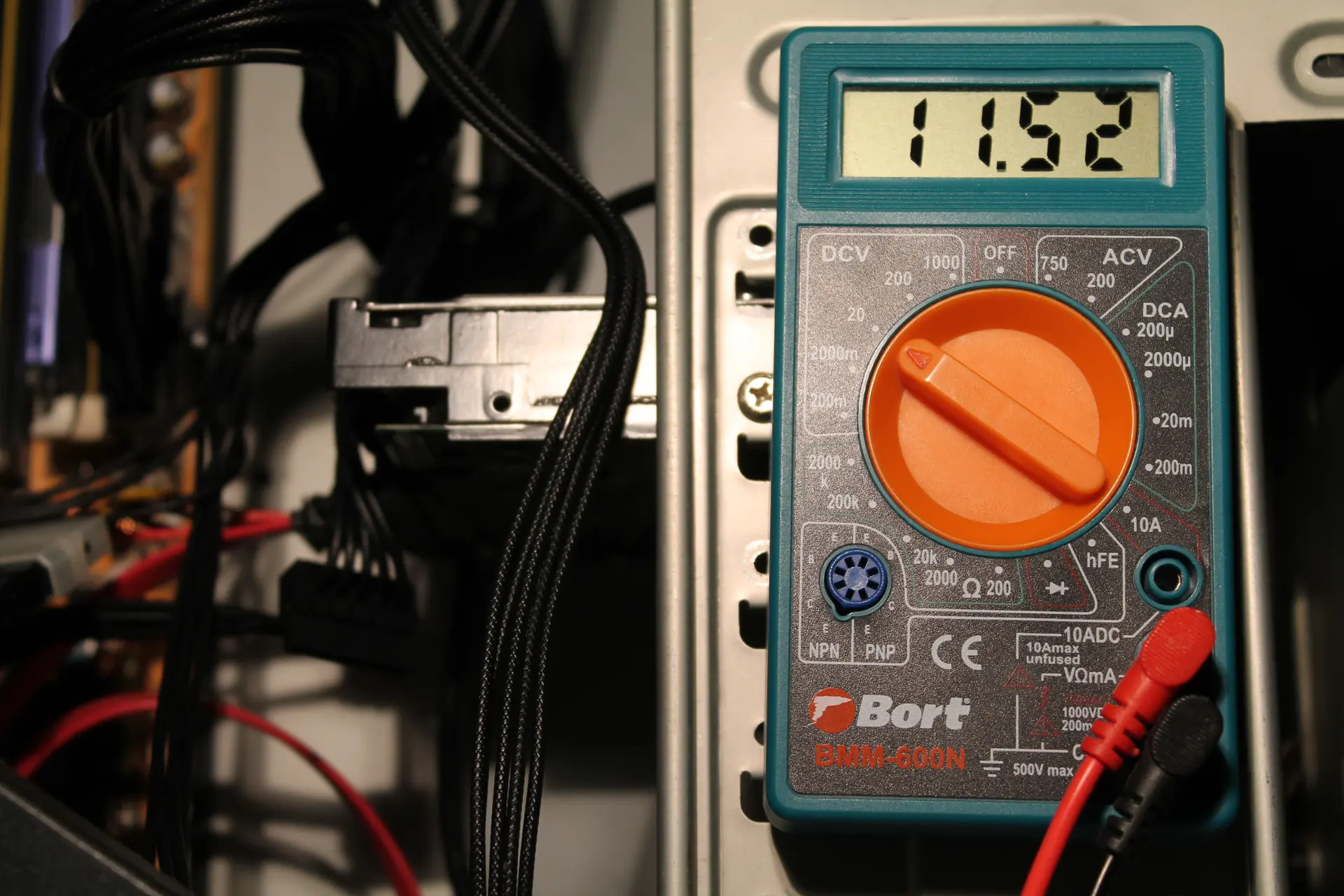

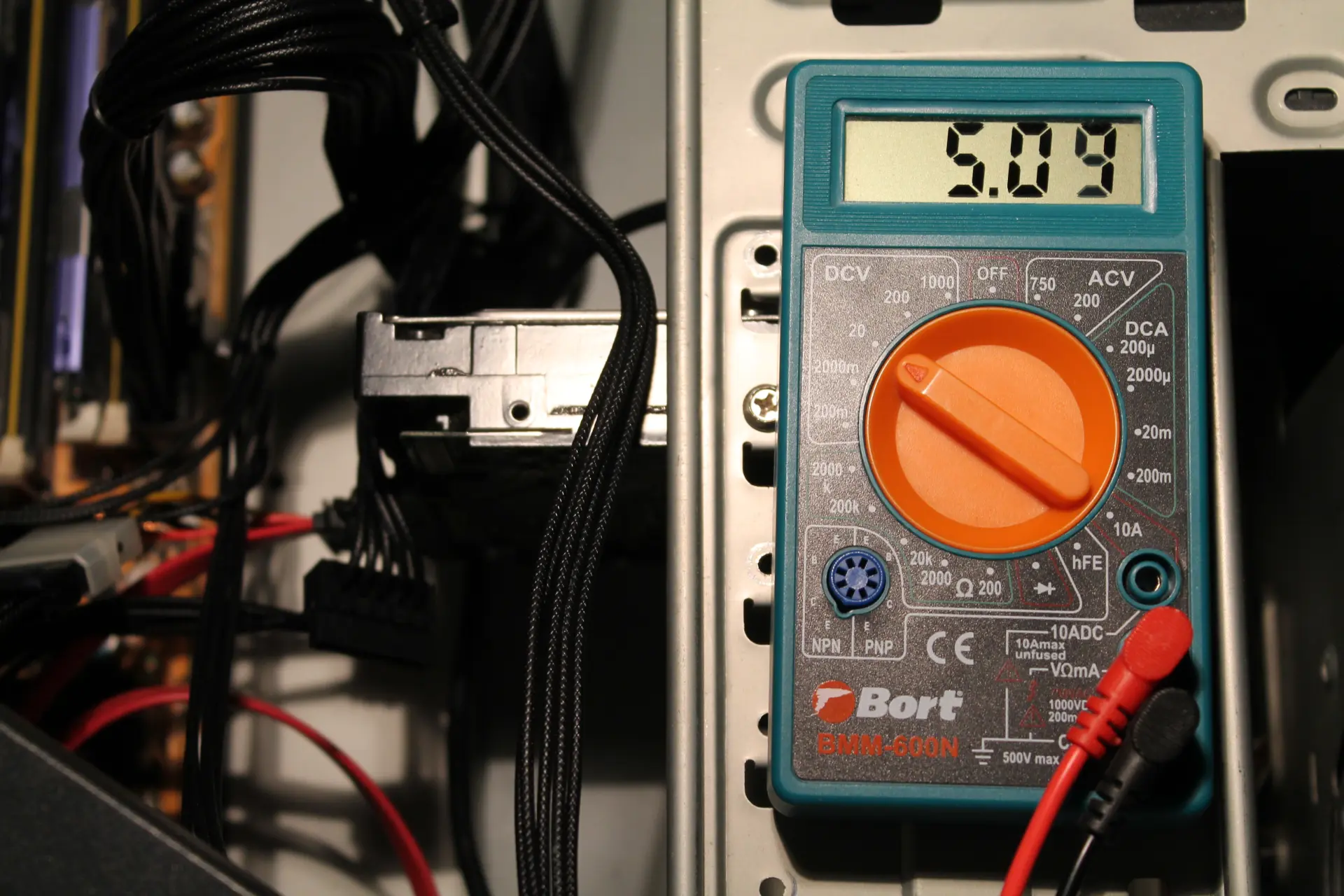

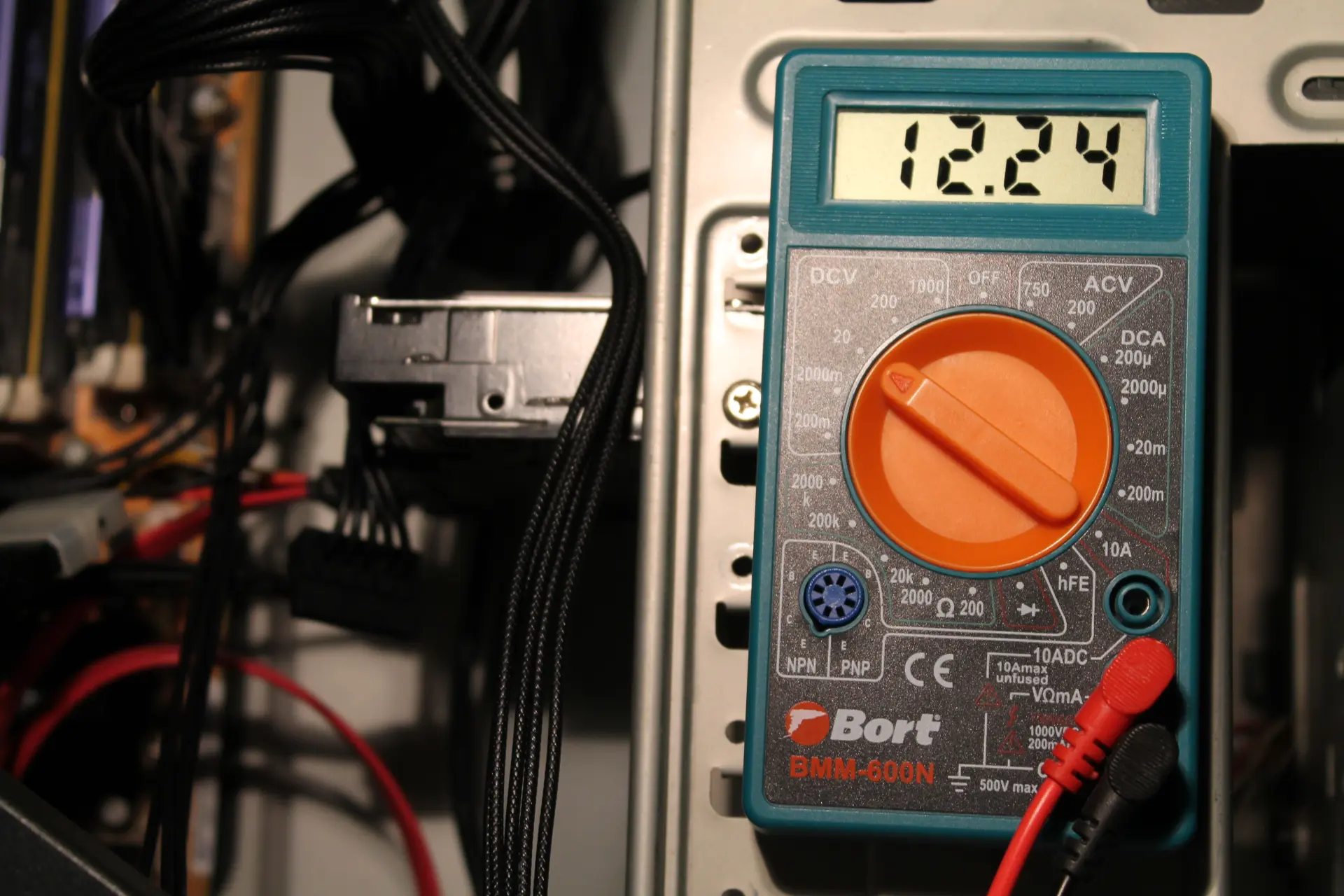

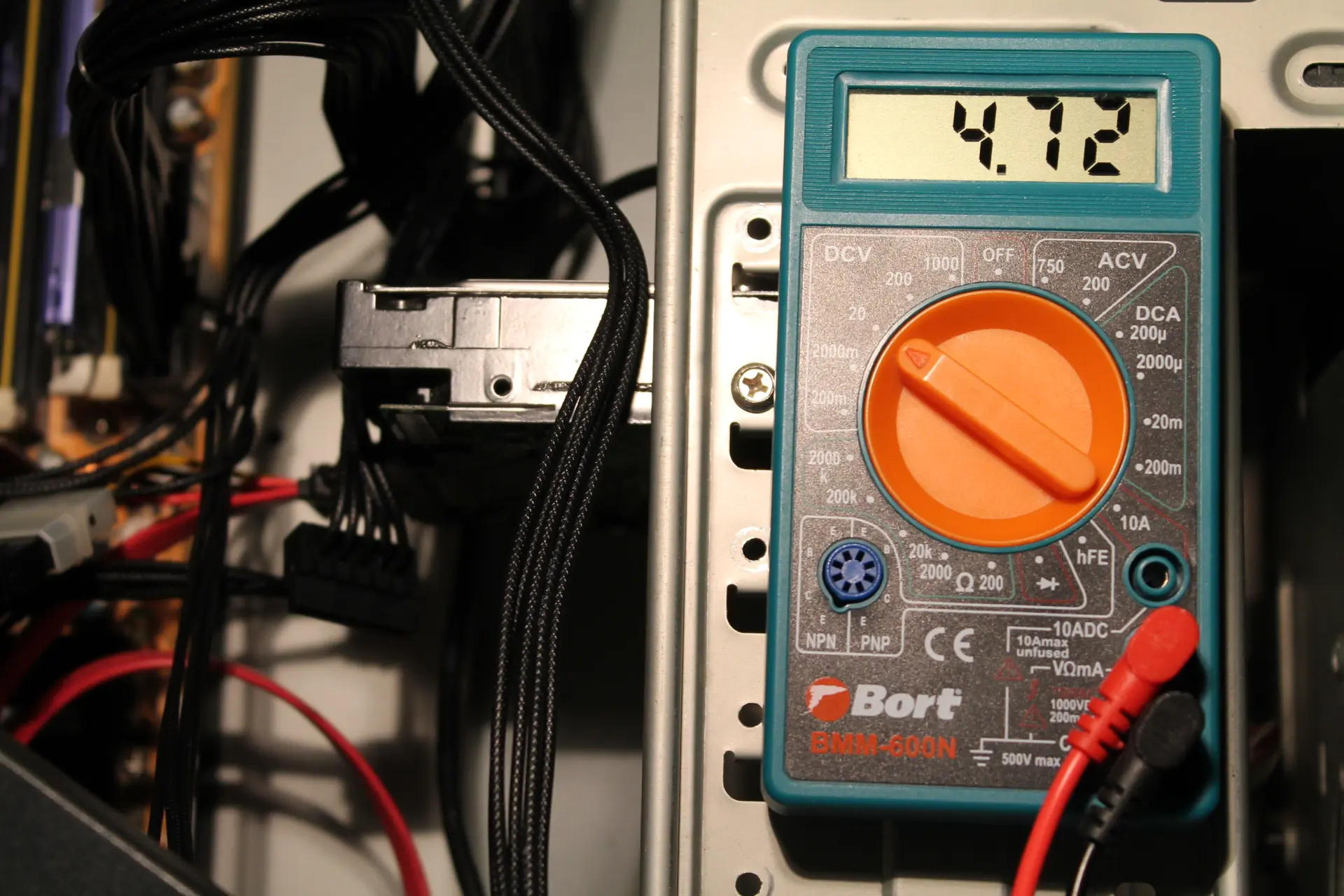

Величины напряжений на линиях 5 В и 12 В будем измерять с помощью мультиметра.

Полученные показания представлены в таблице ниже.

Подробные спецификации

Конкуренты

На момент публикации обзора цена 1STPLAYER ACK 750W GOLD около 7000 ₽ делает его привлекательным предложением, особенно с учетом полной модульности и соответствия ATX 3.1. Однако на рынке есть несколько прямых конкурентов с аналогичными или даже более выгодными характеристиками, на которые стоит обратить внимание:

• Creator 750W 80+Gold ATX 3.1. Предлагает ATX 3.1/PCI-E 5.1, полную модульность и 80 PLUS Gold при более низкой цене. Если тесты подтвердят стабильность напряжений, это может быть более выгодный выбор.
• Chieftec Vega M PPG-750-C. Также соответствует ATX 3.1 и имеет сертификат 80+ Gold. Chieftec — более известный бренд с хорошей репутацией на европейском рынке.
• 1STPLAYER NGDP Gold 750W ATX 3.0. Более премиальная линейка от того же производителя с ATX 3.0 и Gold. Разница в цене с ACK GOLD не столь велика, но потенциально гарантирует более качественную компонентную базу и лучшую стабилизацию линий.
• Deepcool GAMERSTORM PN750M. Модель с полным соответствием ATX 3.1, 80+ Gold и, как правило, отличной репутацией в плане качества. Находится в более высоком ценовом диапазоне, но предлагает более высокую надежность и, предположительно, более жесткие допуски по напряжению.

Что ещё знаем про 1STPLAYER?

Обзор компьютерного корпуса 1STPLAYER PROSTATION 8 MAX (1STPLAYER PS8MX)

1STPLAYER PROSTATION 8 MAX (1STPLAYER PS8MX) с боковыми стенками из металла позволяет установить более десятка 3,5”...

Обзор блока питания 1STPLAYER NGDP ATX 3.1 GOLD 850W

Кроме того, имеет сертификат энергоэффективности 80 PLUS Gold и способен выдавать мощность до 850 Вт. Данный блок...

Обзор блока питания 1STPLAYER ACK 750W

Из прочих особенностей — достаточно крупный 140 мм вентилятор при длине корпуса в 145 мм и гарантия от производителя...

Подведём итоги

1STPLAYER ACK 750W GOLD является практически во всех аспектах улучшенной версией ранее обозреваемого блока питания 1STPLAYER ACK 750W. При той же мощности в 750 Вт и прочих номинально аналогичных характеристиках, он получил ряд технических улучшений, функцию автоматического выключения вентилятора при низкой нагрузке, а главное – полностью модульную конструкцию и возможность запитать производительные модели видеокарт линейки GeForce RTX с разъёмами 12V-2×6 или 12VHPWR, хоть и с ограничением по мощности до 450 Вт. При цене блока питания в районе 7000 рублей на момент написания обзора, получается неплохой вариант для сборки игровых ПК средней производительности, но стоит обратить внимание на то, что нам удалось зафиксировать просадки по линиям.
