Обзор компьютерного корпуса 1STPLAYER PROSTATION 8 MAX (1STPLAYER PS8MX)

1STPLAYER PROSTATION 8 MAX (1STPLAYER PS8MX) с боковыми стенками из металла позволяет установить более десятка 3,5” классических жёстких дисков, а также поддерживает «вертикальную» установку видеокарты. Чем он ещё интересен? Выясняем в обзоре.

1STPLAYER PROSTATION 8 MAX (1STPLAYER PS8MX) с боковыми стенками из металла позволяет установить более десятка 3,5” классических жёстких дисков, а также поддерживает «вертикальную» установку видеокарты. Чем он ещё интересен? Выясняем в обзоре.

Подавляющее большинство современных компьютерных корпусов отличается стильным дизайном и хорошими возможностями охлаждения компонентов системы, но обратной стороной медали являются их очень ограниченные возможности по установке классических полноразмерных жестких дисков форм-фактора 3,5”, которых можно установить всего две-три штуки.

При этом их монтаж и демонтаж, как правило, очень неудобный по сравнению с классическими компоновками корпусов прошлых лет со стойкой под жёсткие диски в передней части корпуса. Также, в силу тех или иных причин, не всем нравится нынешняя повальная мода на прозрачные боковые стенки из стекла, которые делают системный блок более тяжелым и требующим гораздо более аккуратного обращения.

А вот герой этого обзора, корпус 1STPLAYER PROSTATION 8 MAX (сокращенно эта модель называется просто 1STPLAYER PS8MX), выполнен в современном дизайне, но описанных выше характерных недостатков не имеет. Позиционируясь производителем как решение для сборки игровых систем и компактных серверов, данный корпус имеет широкие возможности для установки в него накопителей формата 2,5” и 3,5”. Также стоит отметить использование классических боковых панелей из листового металла с надёжной фиксацией быстросъемными винтами.

Упаковка и комплектация

Корпус 1STPLAYER PS8MX поставляется в стандартной картонной коробке, на боковых сторонах которой крупным шрифтом указано название модели PS8MX, а также есть изображения корпуса в проекции спереди-сбоку. Внутри коробки корпус размещён передней панелью вверх, а по бокам, со стороны нижней и верхней стороны корпуса, он надежно зафиксирован вставками из пенопласта. Уже «из коробки» в корпусе 1STPLAYER PS8MX установлено четыре фирменных 120 мм вентилятора, три спереди за передней панелью и один – сзади.

С корпусом поставляется набор всех необходимых винтов для монтажа комплектующих в нём, включая винты для установки радиаторов систем жидкостного охлаждения, а также специальный адаптер для установки и снятия шестигранных стоек для крепления материнской платы при помощи обычной крестовой отвёртки и несколько пластиковых стяжек для кабелей. Всё это находится внутри корпуса в пакетике.

Технические характеристики корпуса 1STPLAYER PS8MX

Перечислим основные технические характеристики корпуса 1STPLAYER PS8MX:

• Максимальная высота процессорного кулера: 180 мм;
• Максимальная длина видеокарты: 400 мм;
• Слоты расширения: 7 горизонтальных и 3 вертикальных;
• Установленные в корпус вентиляторы: четыре 120 мм вентилятора без подсветки, три спереди и один – сзади;
• Возможности установки вентиляторов: до трёх 120 мм или 140 мм вентиляторов можно поставить спереди, до трёх 120 мм или до двух 140 мм – сверху и один 120 мм или 140 мм – сзади;
• Возможности установки радиаторов систем жидкостного охлаждения: на переднюю и верхнюю панель можно установить радиаторы СЖО длиной до 360 мм;
• Поддержка типов материнских плат: ATX, Micro ATX, Mini ITX;
• Возможности установки жёстких дисков и SSD: 3,5” HDD – до 13 штук, 2,5” SSD – 2 штуки (на самом деле можно поставить ещё больше, о чём расскажу далее по тексту);
• Встроенные в корпус порты: один USB 3.0, два USB 2.0 и 3,5 мм разъёмы под наушники и микрофон на верхней панели;
• Материал корпуса: холоднокатаная сталь (SPCC) толщиной 0,6 мм, пластик;
• Наличие фильтров от пыли: на верхней и боковых панелях, а также снизу под блоком питания;
• Размеры корпуса: 465×230×477 мм по паспорту (на самом деле размеры с учетом подставок и выступающих задних винтов составляют около 500 мм по высоте и по длине, при ширине 230 мм), размеры металлического короба без учета подставок, передней панели и выступающих сзади винтов составляют 430×230×470 мм;
• Вес корпуса: 7,58 кг.

Внешний вид корпуса

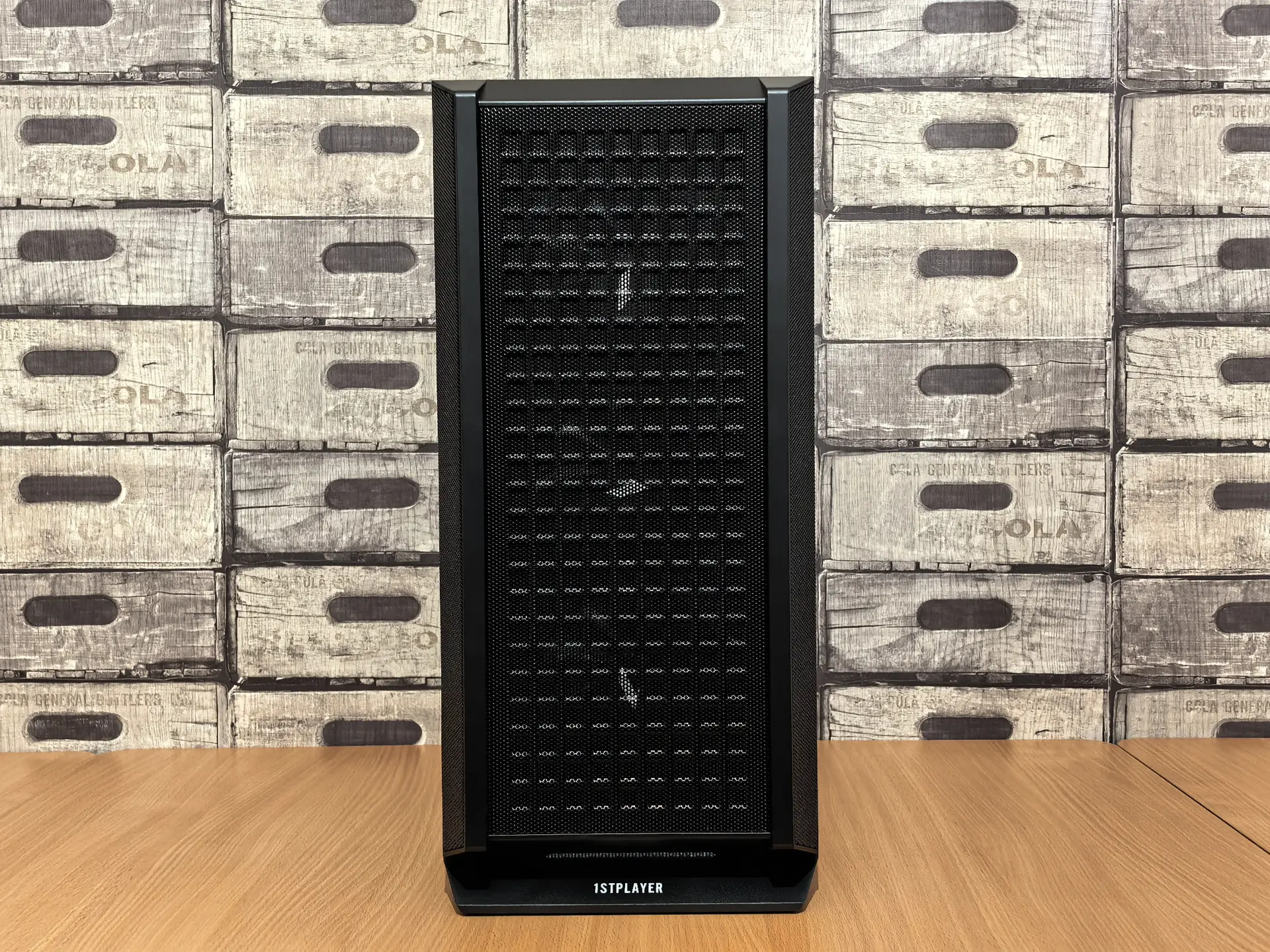

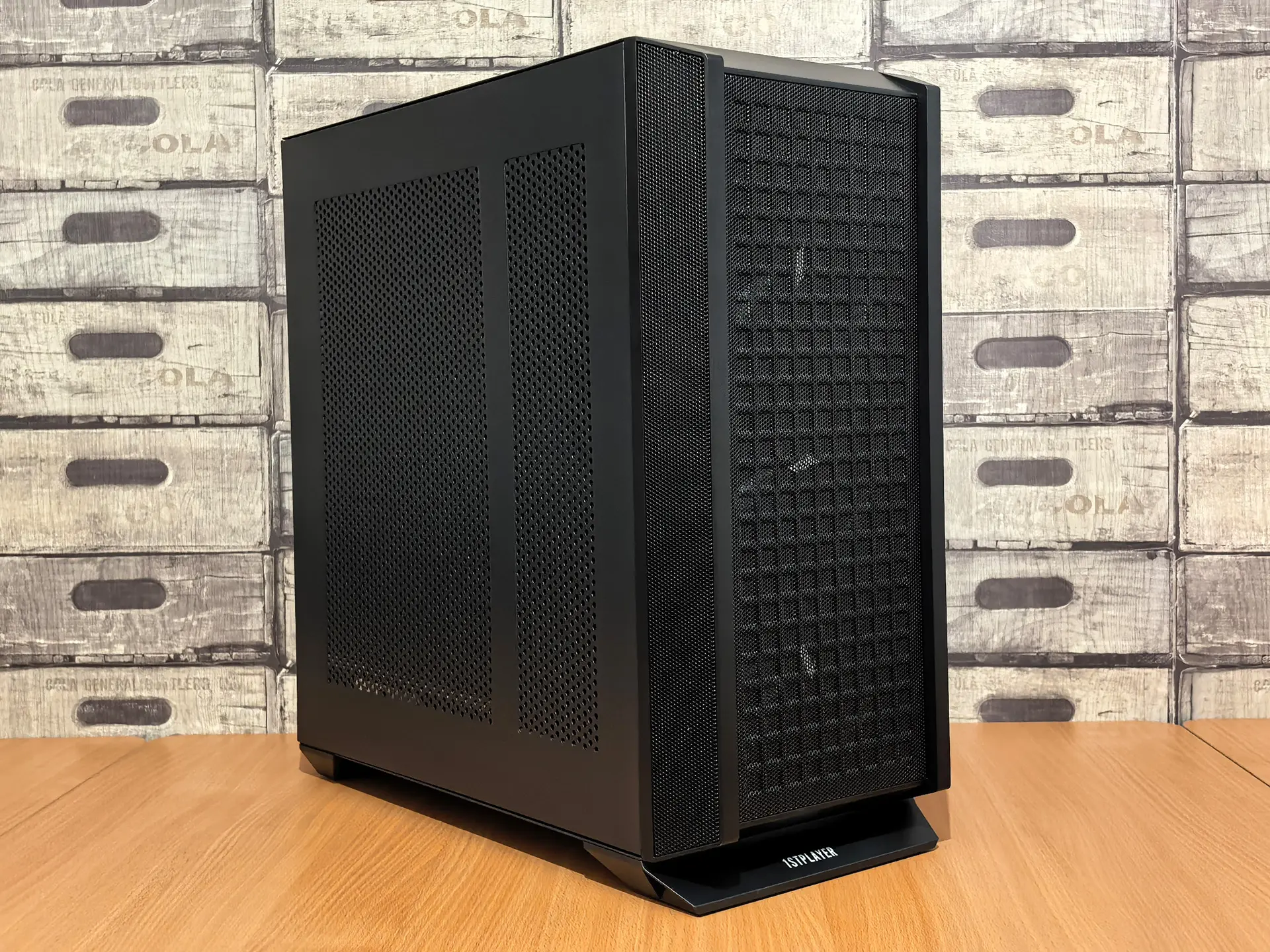

Корпус 1STPLAYER PS8MX имеет достаточно лаконичный внешний вид, сочетающий в себе черты как корпусов классической компоновки, так и современных моделей. Передняя панель достаточно сильно выступает вперёд на 5 см, по сути являясь кожухом, закрывающим три 120 мм вентилятора без подсветки, установленные в передней части корпуса, либо радиатор системы жидкостного охлаждения, в случае его установки на их место. Большую часть передней панели занимает металлическая решетка с характерными вогнутыми элементами в виде квадратов. Узкие металлические решетки также расположены по бокам передней панели.

Сама передняя панель снимается относительно легко, достаточно отжать защелки на штырьках в её верхней и нижней части и слегка подтолкнуть штырьки с внутренней стороны корпуса.

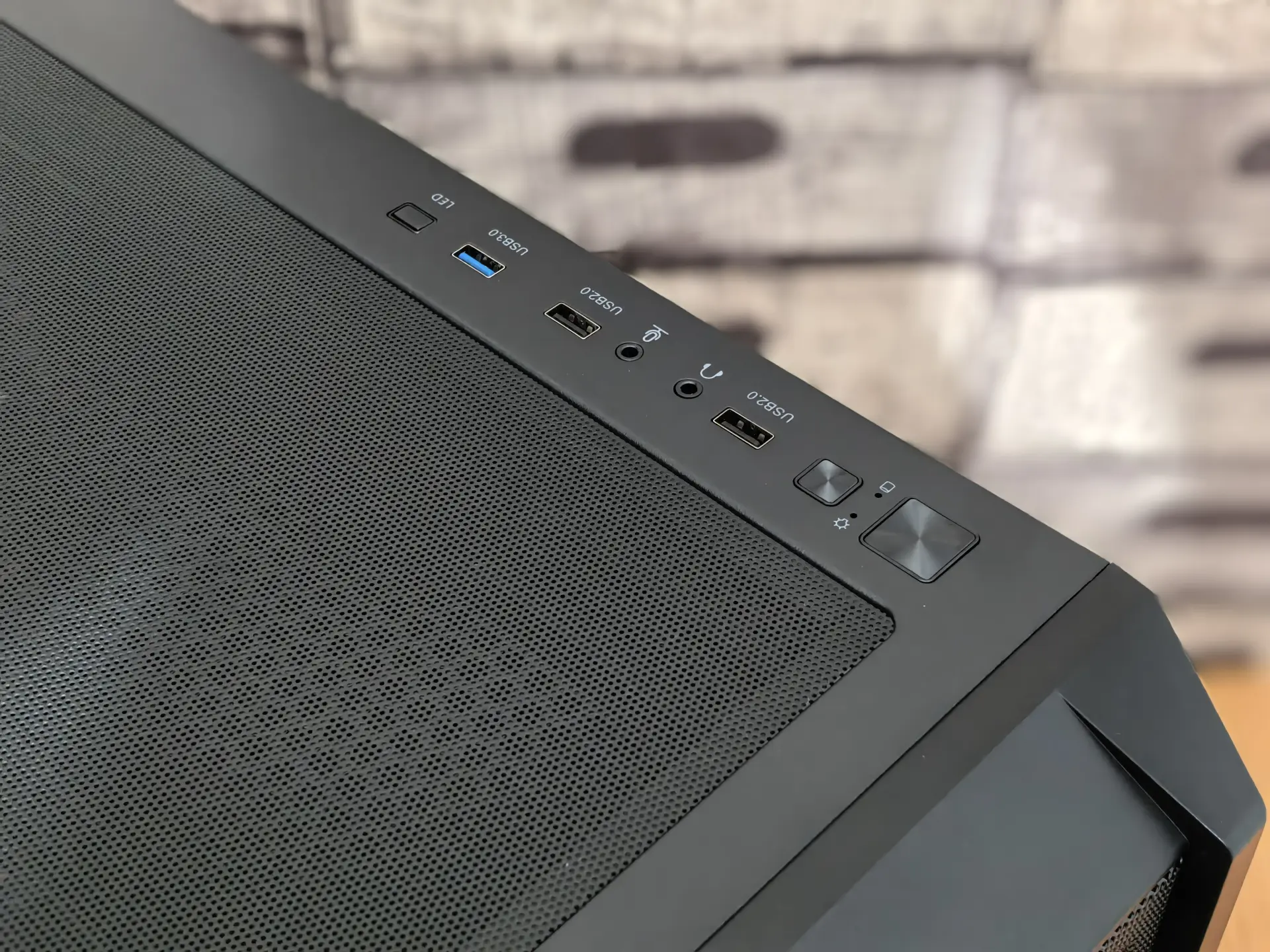

Кнопки и разъёмы, по современной моде, размещены не на передней панели корпуса, а сверху, вдоль правой (если смотреть спереди) стороны. Сначала идёт квадратная кнопка включения, за ней квадратная, но поменьше, кнопка перезагрузки, далее – порт USB 2.0, два разъёма 3,5 мм под наушники и микрофон, ещё один порт USB 2.0 и порт USB 3.0, а также небольшая прямоугольная кнопка управления LED подсветкой системы.

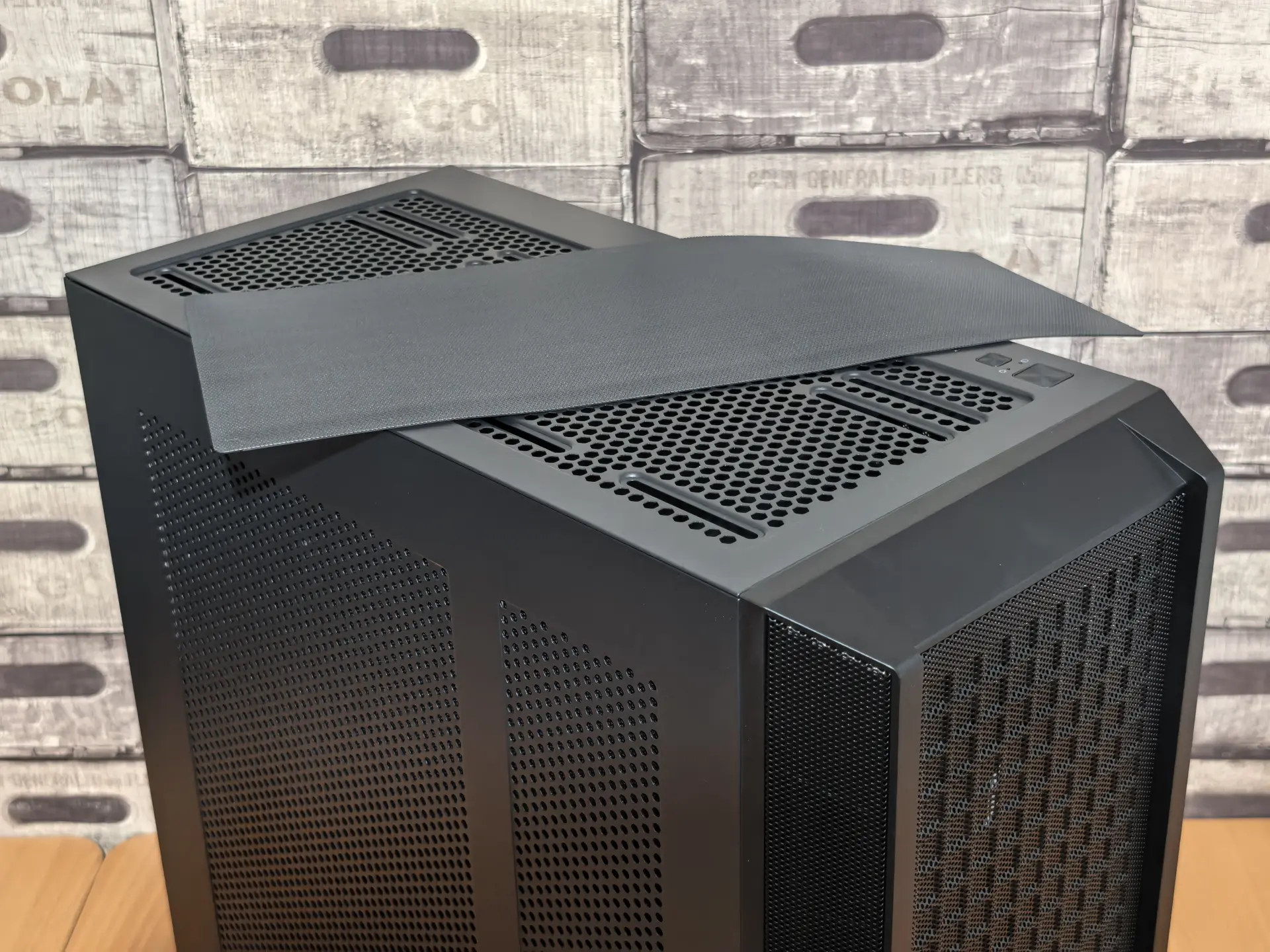

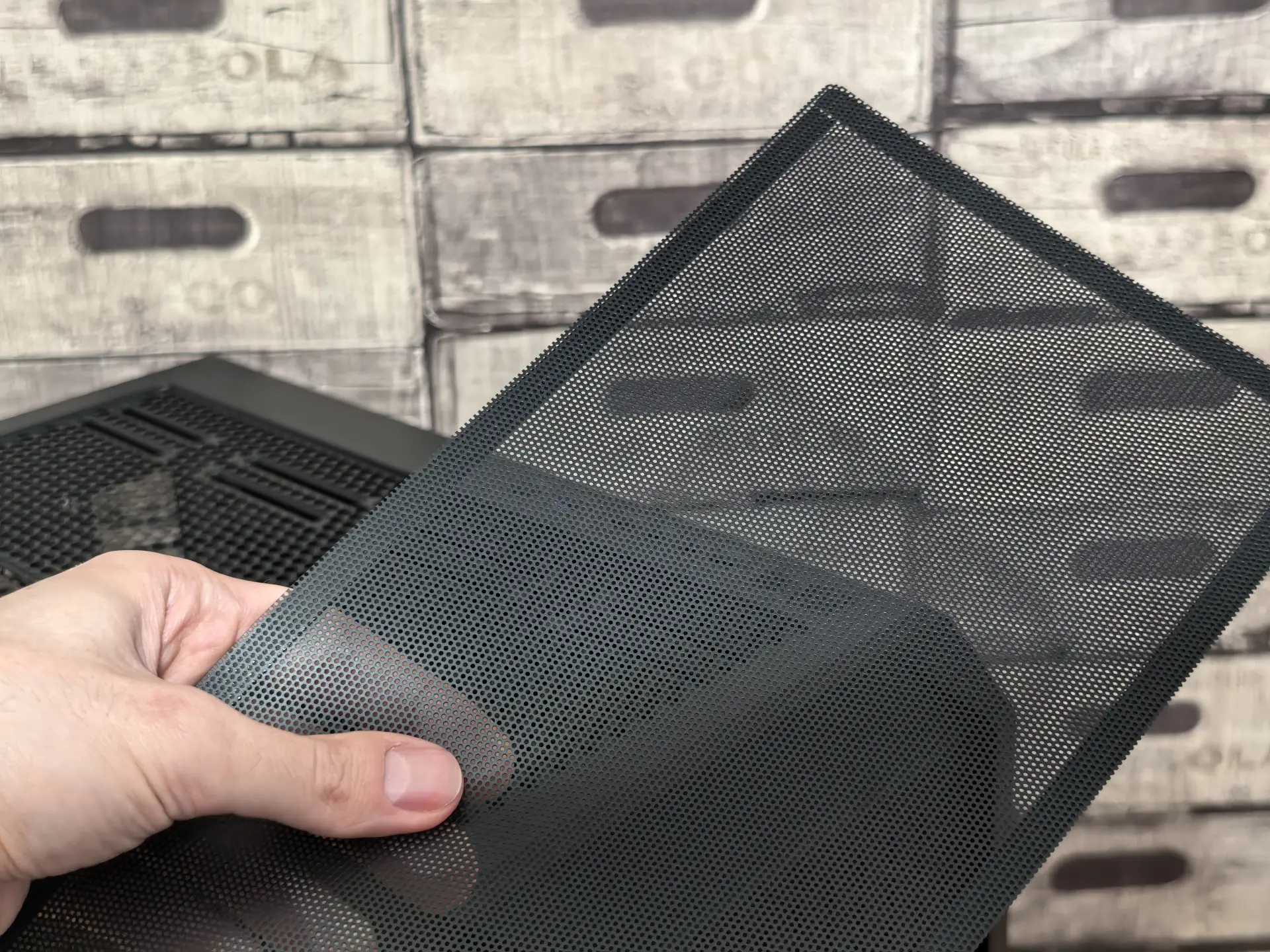

На верхнюю панель с внутренней стороны корпуса можно установить дополнительные вентиляторы или радиатор системы охлаждения, поэтому большую её часть занимает решетка в виде шестигранников, сверху закрытая гибкой сеточкой от пыли на магнитах.

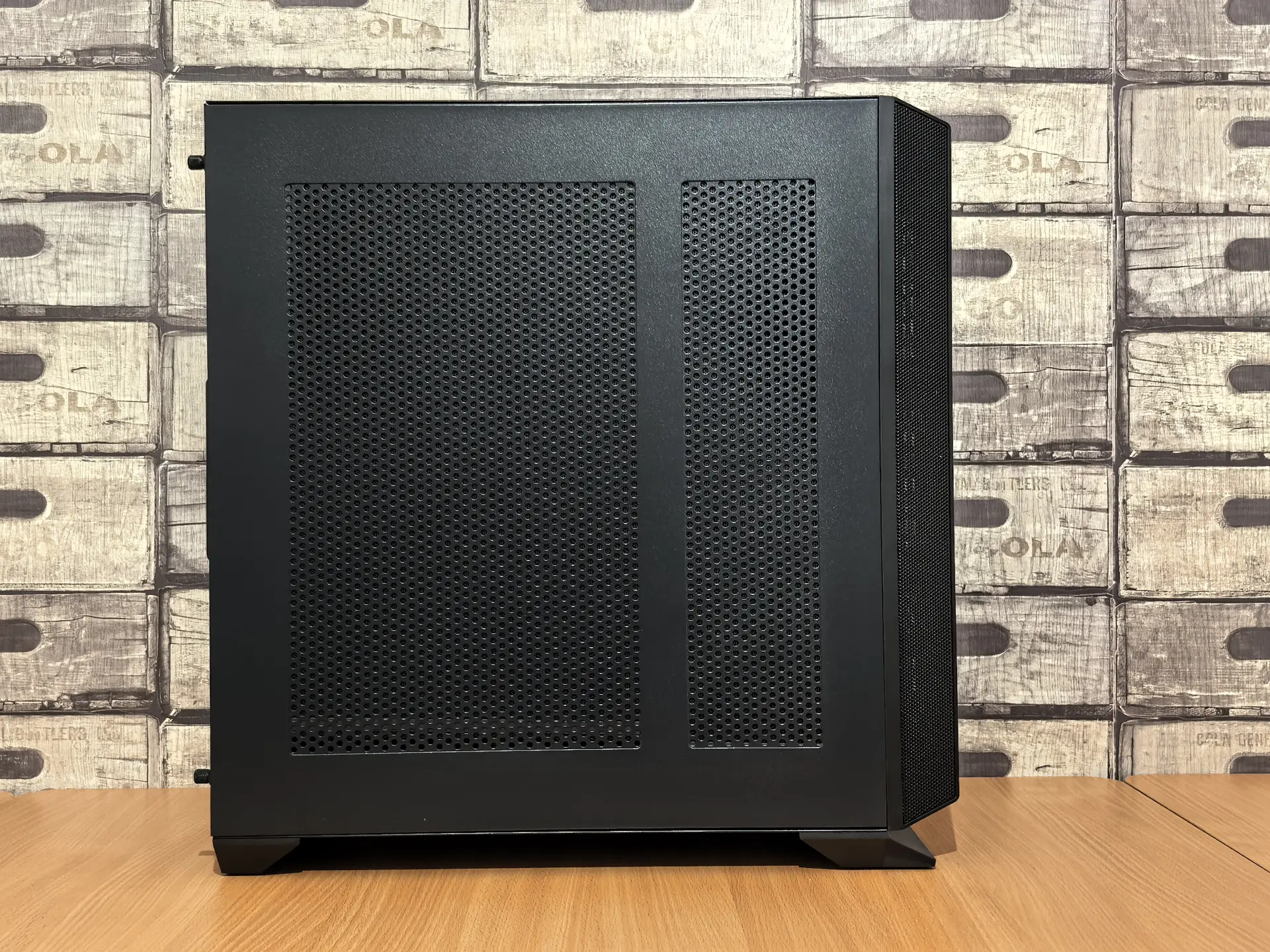

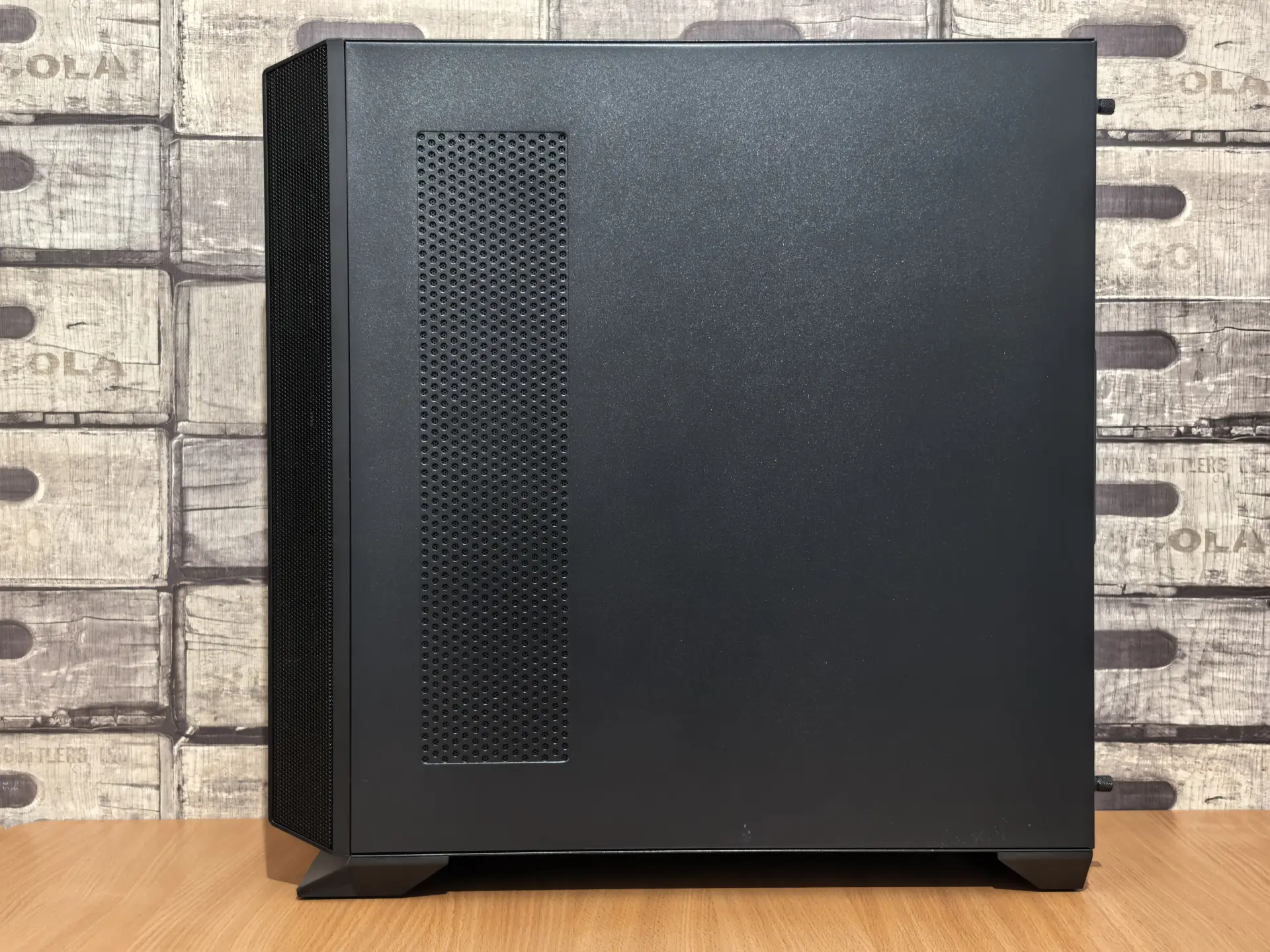

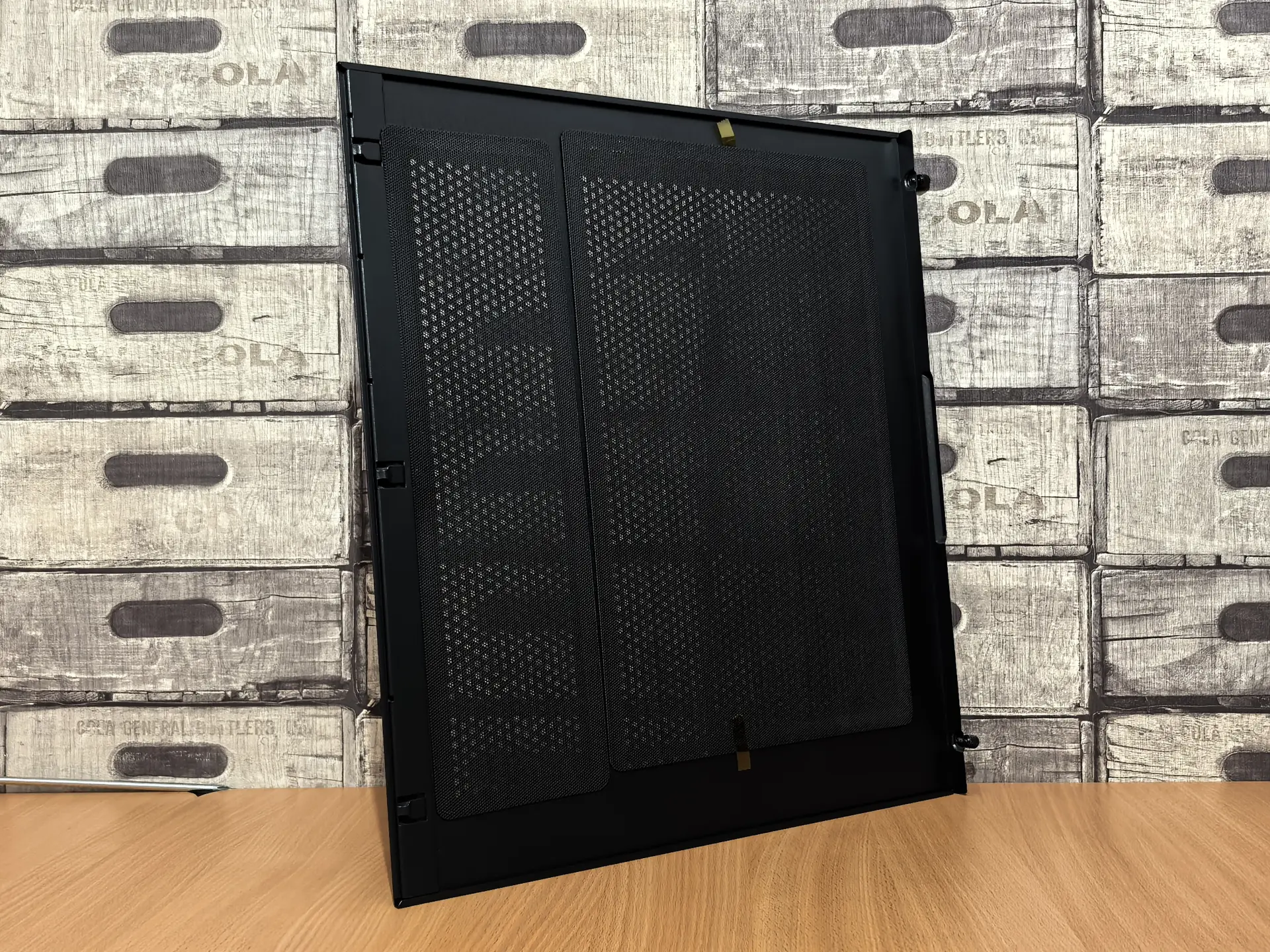

На металлических боковых панелях корпуса также имеется перфорация для лучшей вентиляции, с внутренней стороны к ним крепятся аналогичные гибкие сеточки от пыли. Боковые панели крепятся за счёт пазов в передней части корпуса, а сзади привинчиваются на два быстросъёмных винта, которые можно легко открутить без отвёртки.

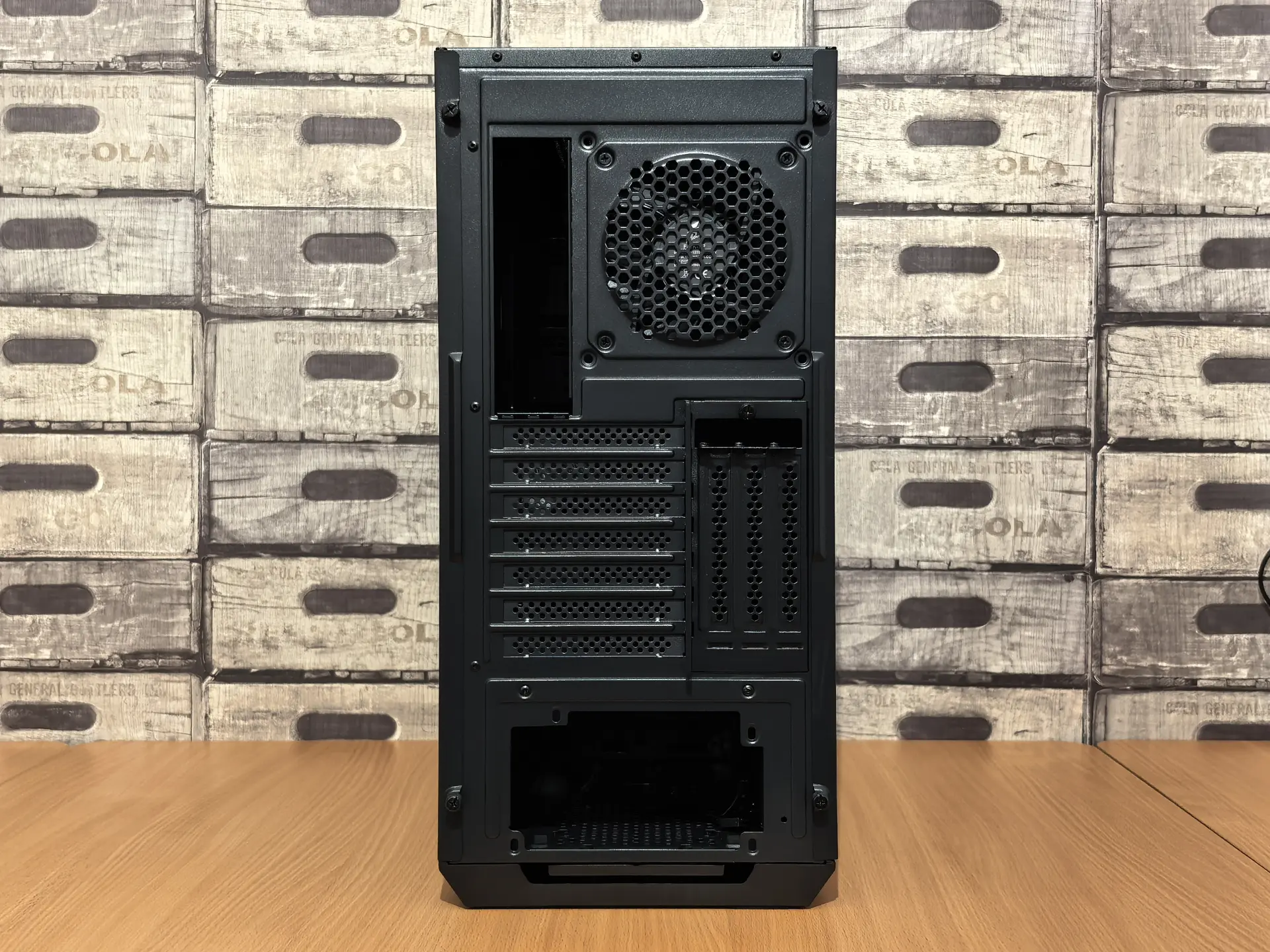

При помощи такого же быстросъёмного винта к задней панели корпуса крепится специальная рамка для «вертикальной» установки видеокарты толщиной до трёх слотов, также служащая фиксатором для видеокарты и прочих PCIe карт, установленных обычным образом в семь горизонтальных слотов.

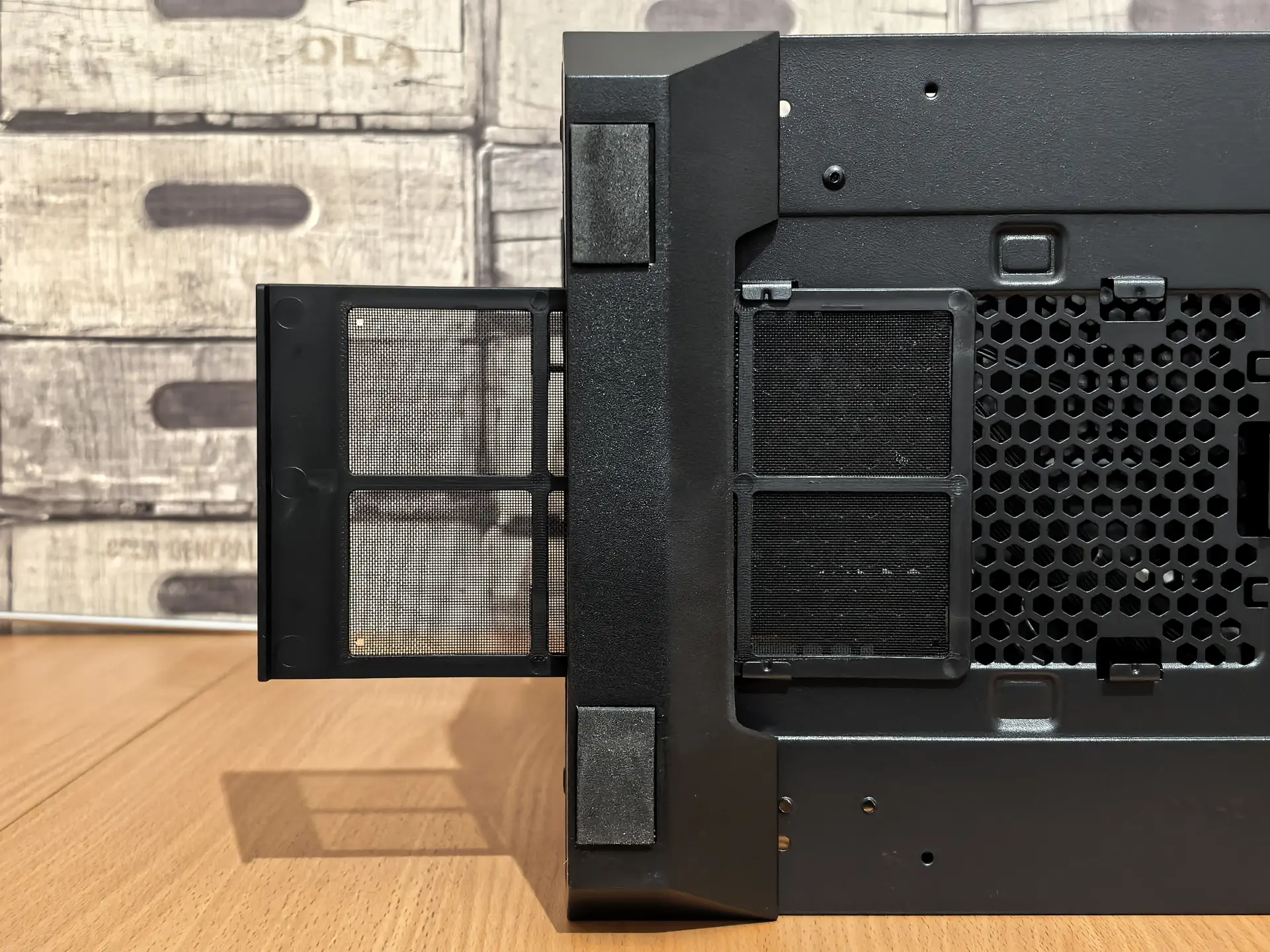

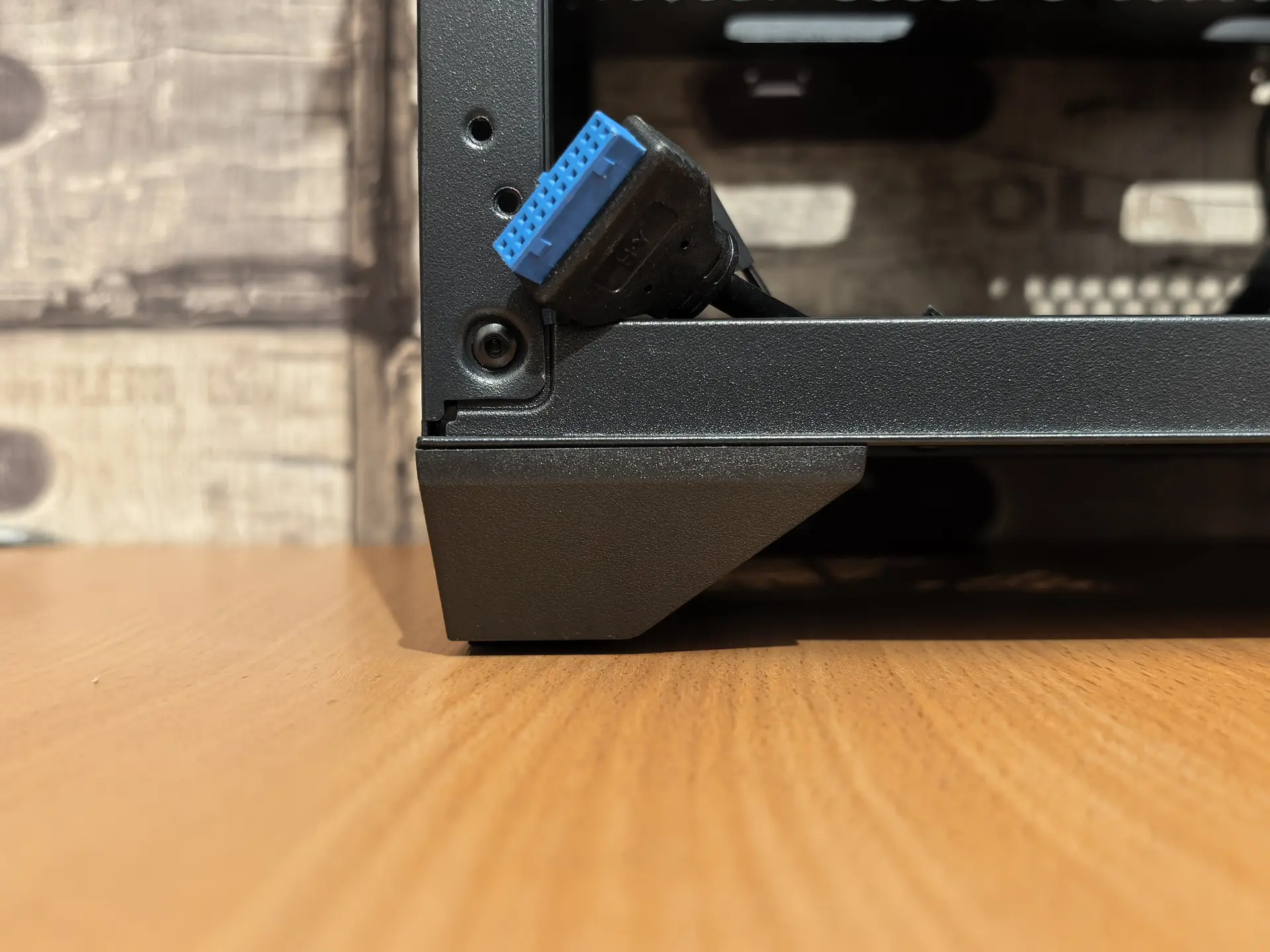

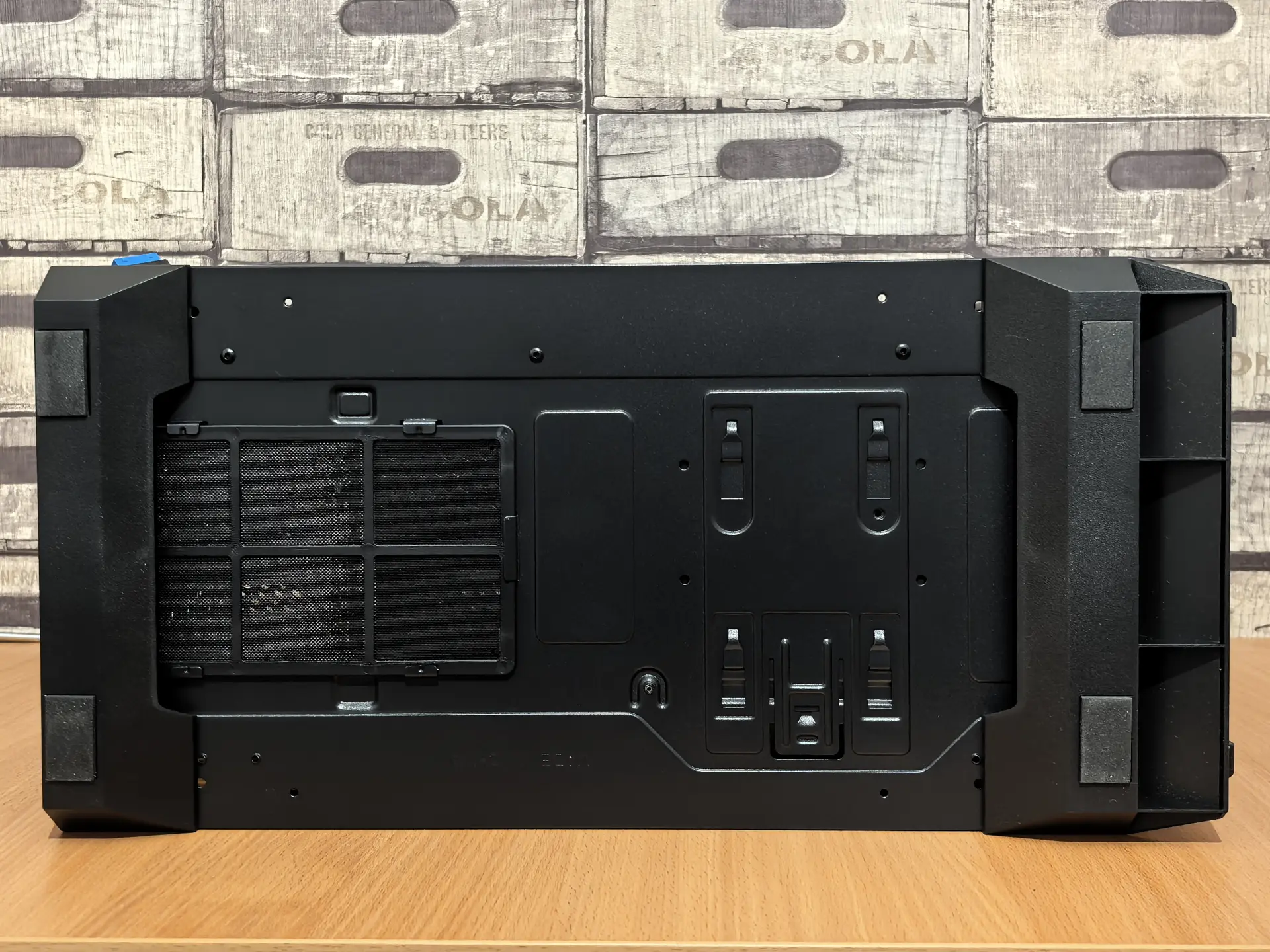

Корпус опирается на две опоры спереди и сзади, при этом передняя заметно выступает вперёд за габариты металлического короба корпуса, а в заднюю опору интегрирован выдвигающийся назад фильтр от пыли в виде сеточки на пластиковой рамке, который не даёт пыли попадать внутрь блока питания, расположенного в нижнем отсеке корпуса.

Внутреннее устройство корпуса и особенности монтажа

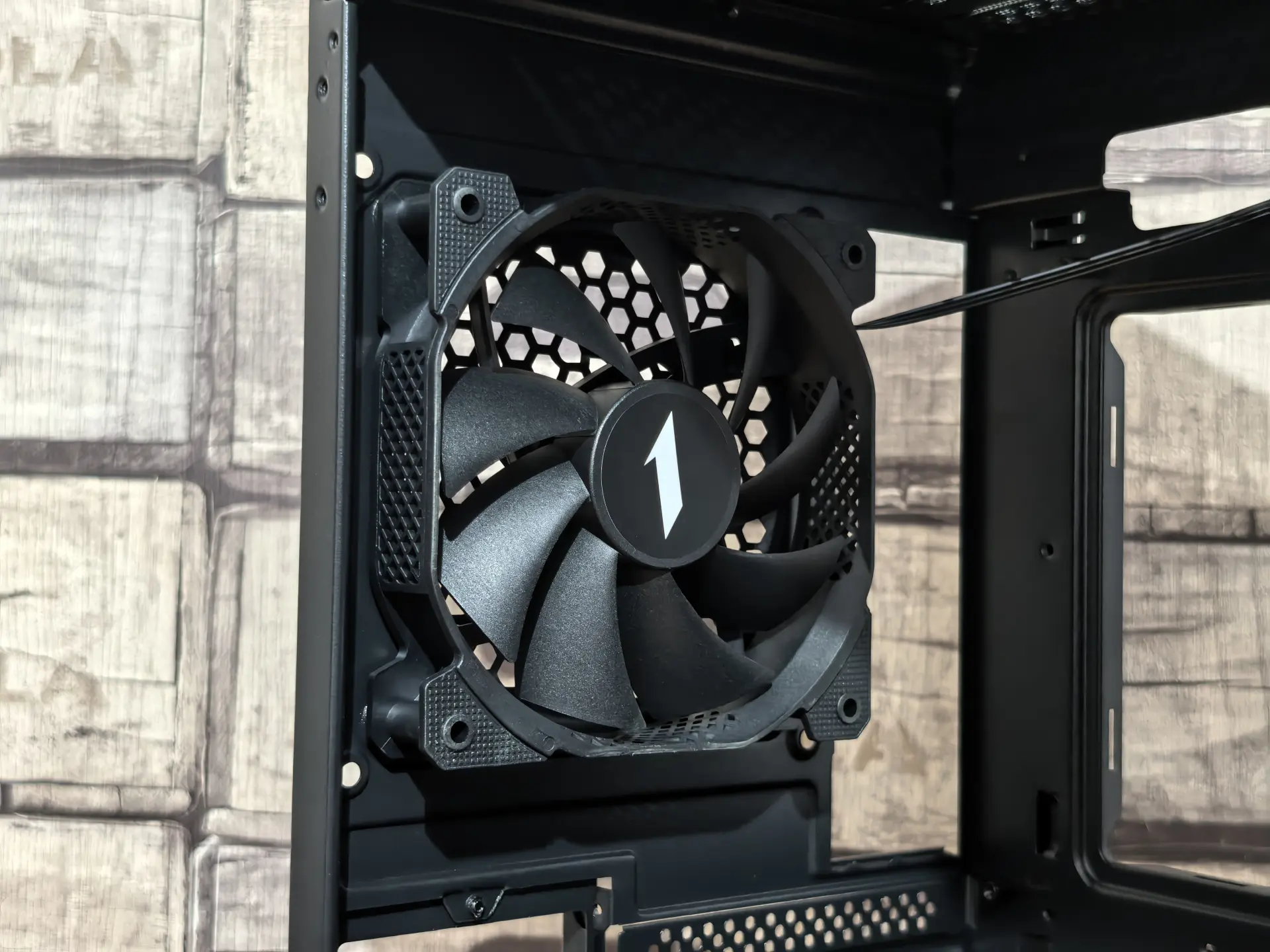

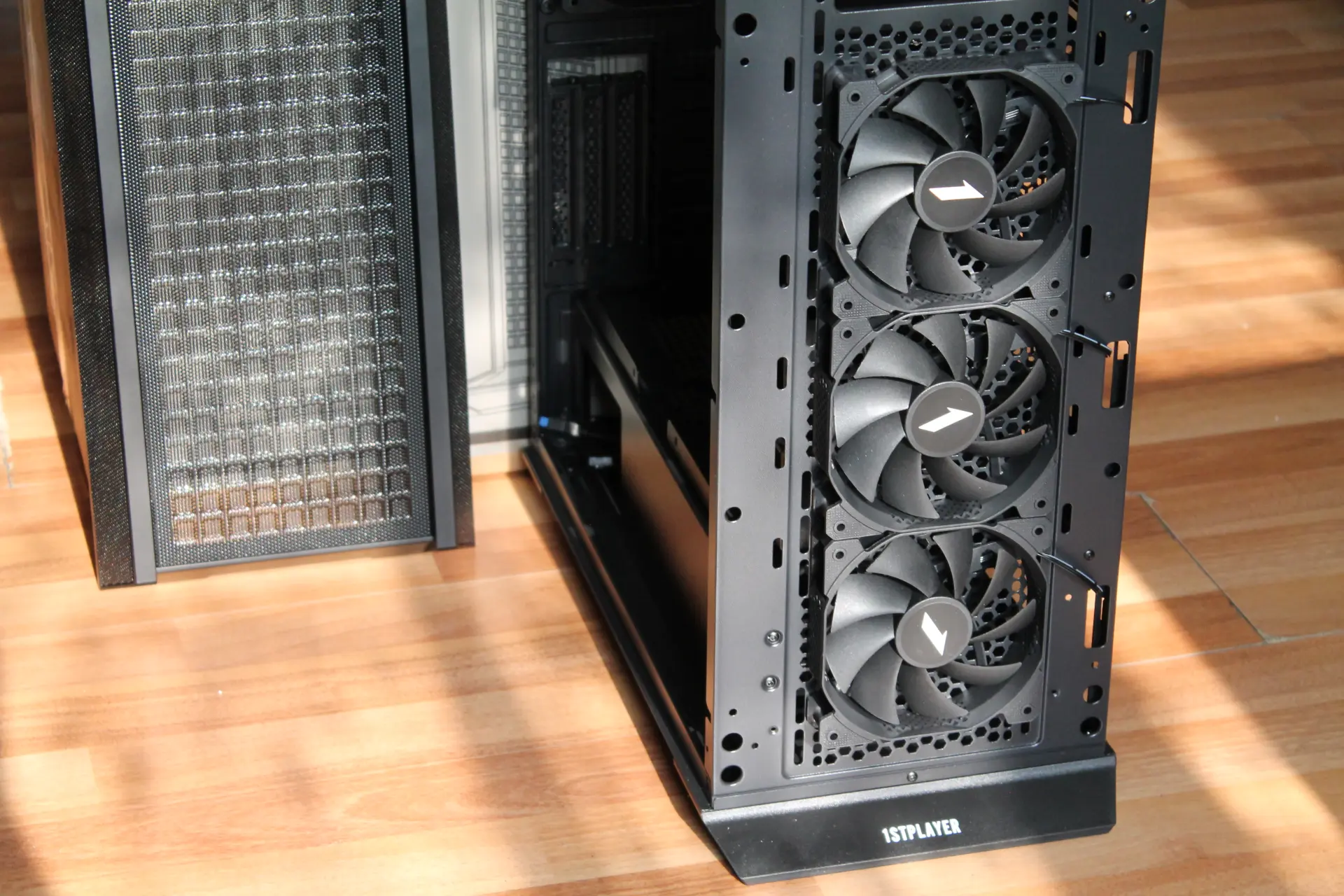

Напомню, что корпус 1STPLAYER PS8MX поставляется уже укомплектованным четырьмя фирменными 120 мм вентиляторами, подключенными последовательно по цепочке друг от друга. Три из них расположены за передней панелью и ещё один стоит сзади, работая на выдув. Вентиляторы не имеют новомодной RGB подсветки, благодаря чему корпус сохраняет весьма лаконичный внешний вид.

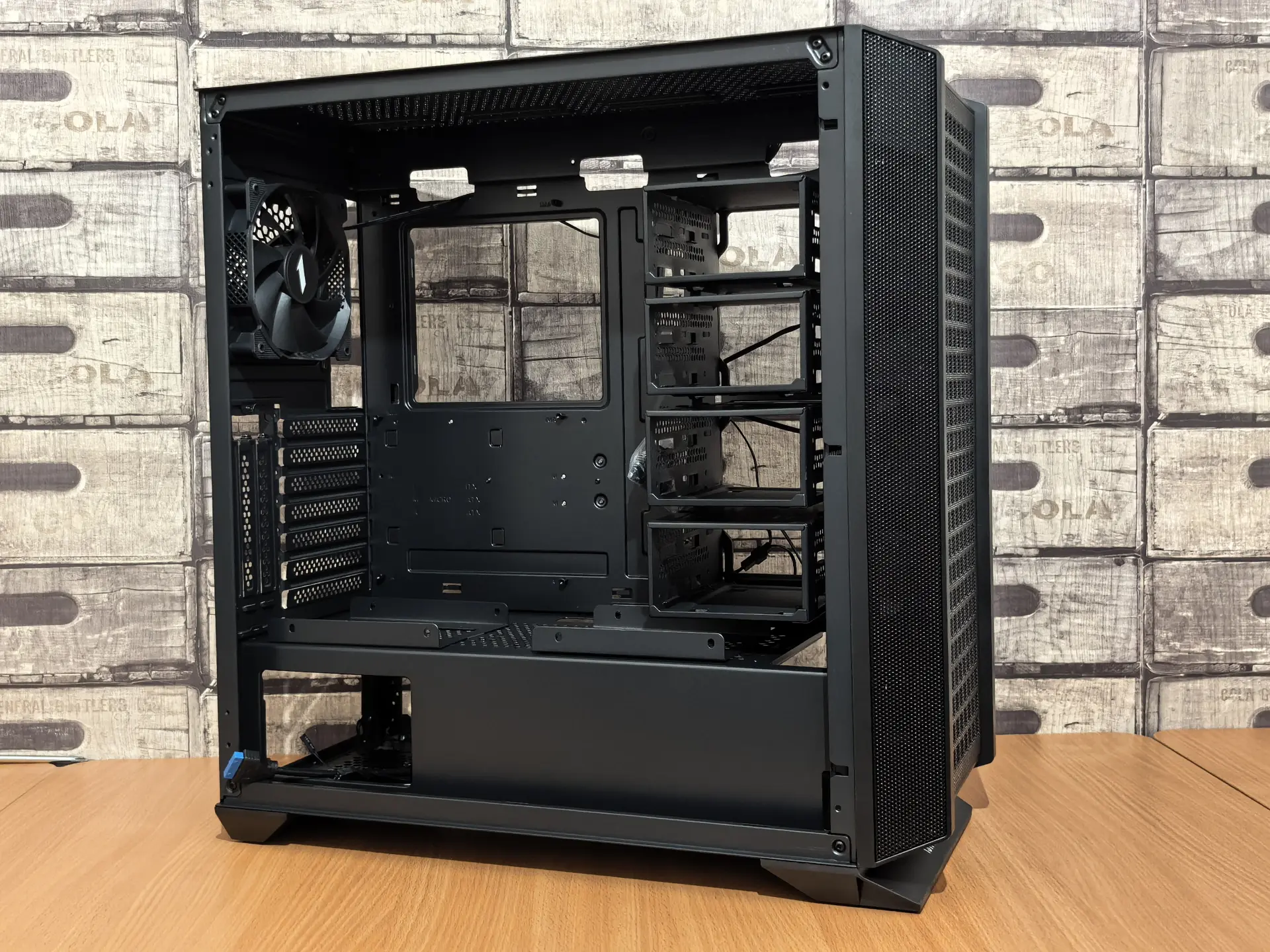

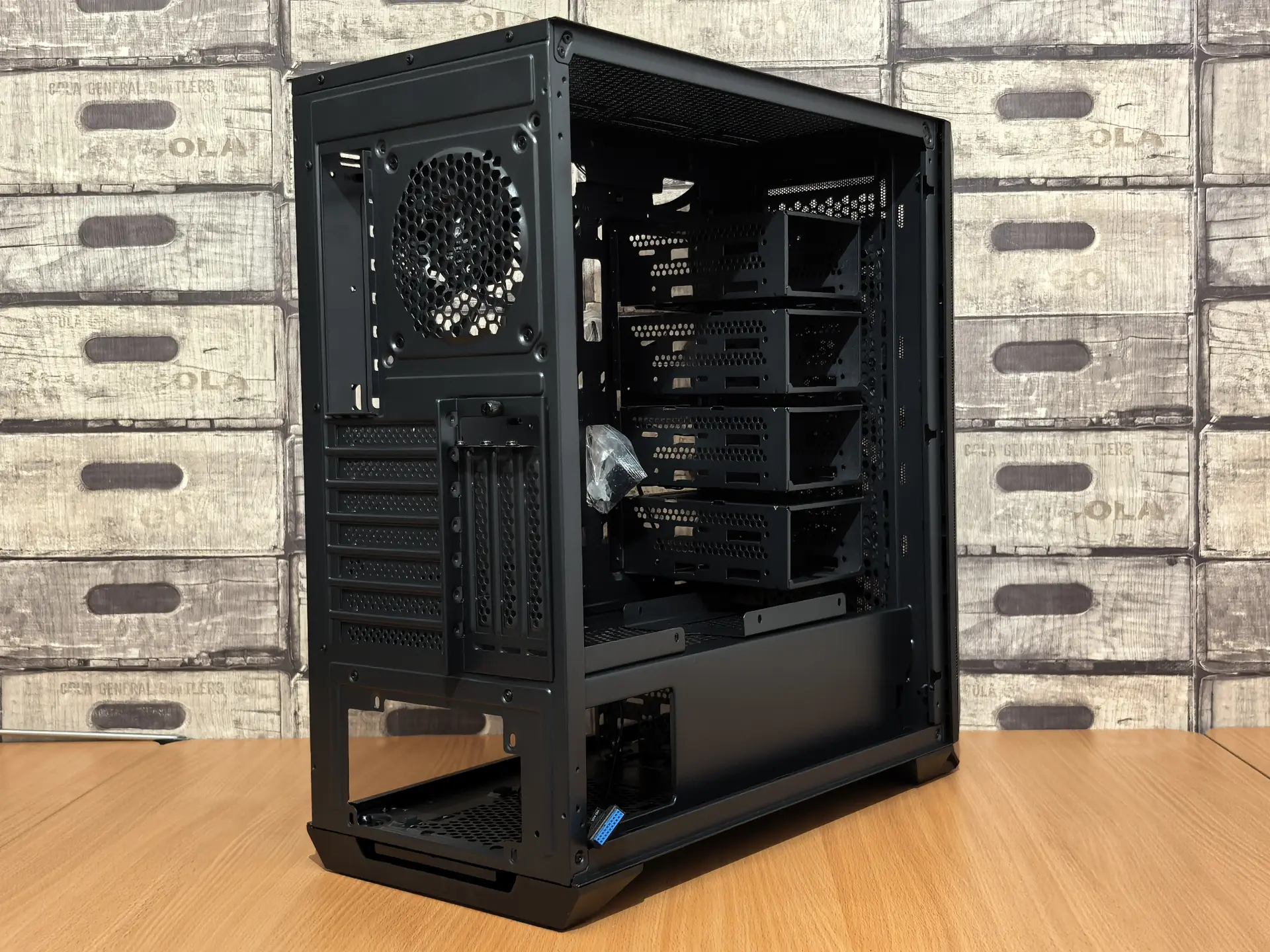

Несмотря на то, что обе боковые панели сделаны из листового металла, внутреннее устройство корпуса 1STPLAYER PS8MX почти во всём соответствует компоновкам современных корпусов с прозрачными стеклянными стенками. Так, тут есть возможность «вертикальной» установки видеокарты вентиляторами к боковой стенке (в которой имеются вентиляционные отверстия), блок питания расположен в закрытом нижнем отсеке, а кабели от него прокладываются за перегородкой, к которой крепится материнская плата.

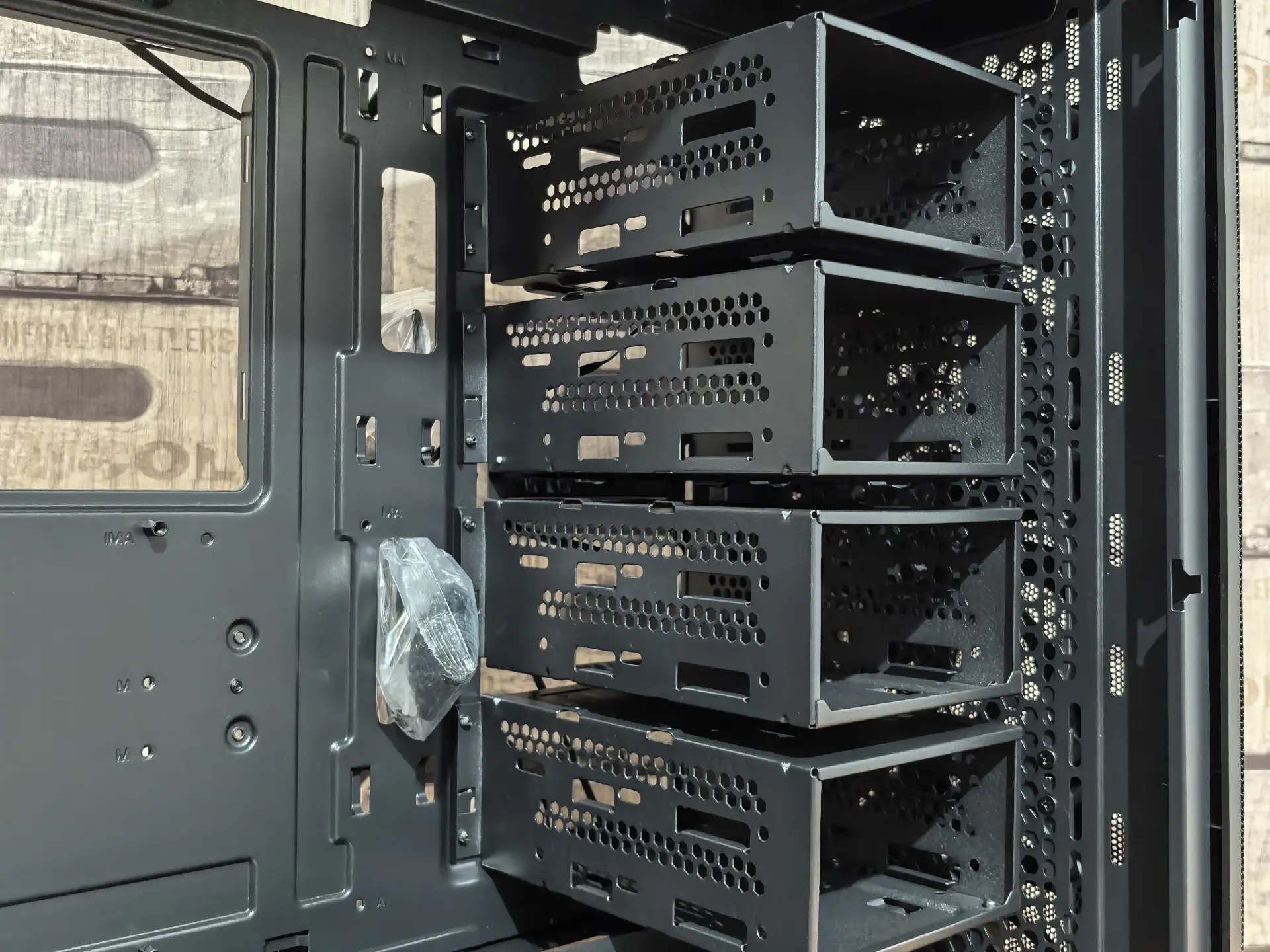

Также на этой перегородке с обратной стороны есть пара съёмных рамок для крепления 2,5” SSD накопителей, в то время, как корзина для полноразмерных 3,5” жёстких дисков расположена в передней части нижнего отсека, перед блоком питания. Но, помимо неё, в основном объёме корпуса располагаются ещё четыре съёмные корзины, каждая из которых вмещает в себя по два диска форм-фактора 3,5”.

Мы ведь помним, что 1STPLAYER PS8MX позиционируется и как корпус для сборки небольшого сервера, а не только игровых систем? А теперь давайте более подробно распишем по пунктам особенности сборки системы в данном корпусе.

Установка материнской платы

Корпус 1STPLAYER PS8MX поддерживает установку материнских плат форм-фактора ATX, Micro ATX, а также компактных Mini ITX, для которой предусмотрели отверстия с резьбой в нужных местах на внутренней перегородке, промаркированные как ITX и просто буквой «I». Чтобы переставлять или устанавливать дополнительные шестигранные ножки, на которые крепится материнская плата, в пакетик с винтами и прочим крепежом предусмотрительно положили специальный адаптер для обычной крестовой отвертки в виде небольшой шестигранной головки. В зоне установки материнской платы на вертикальной стенке есть большое окно, служащее для лучшей циркуляции воздуха с обратной стороны материнской платы.

Установка жёстких дисков и SSD

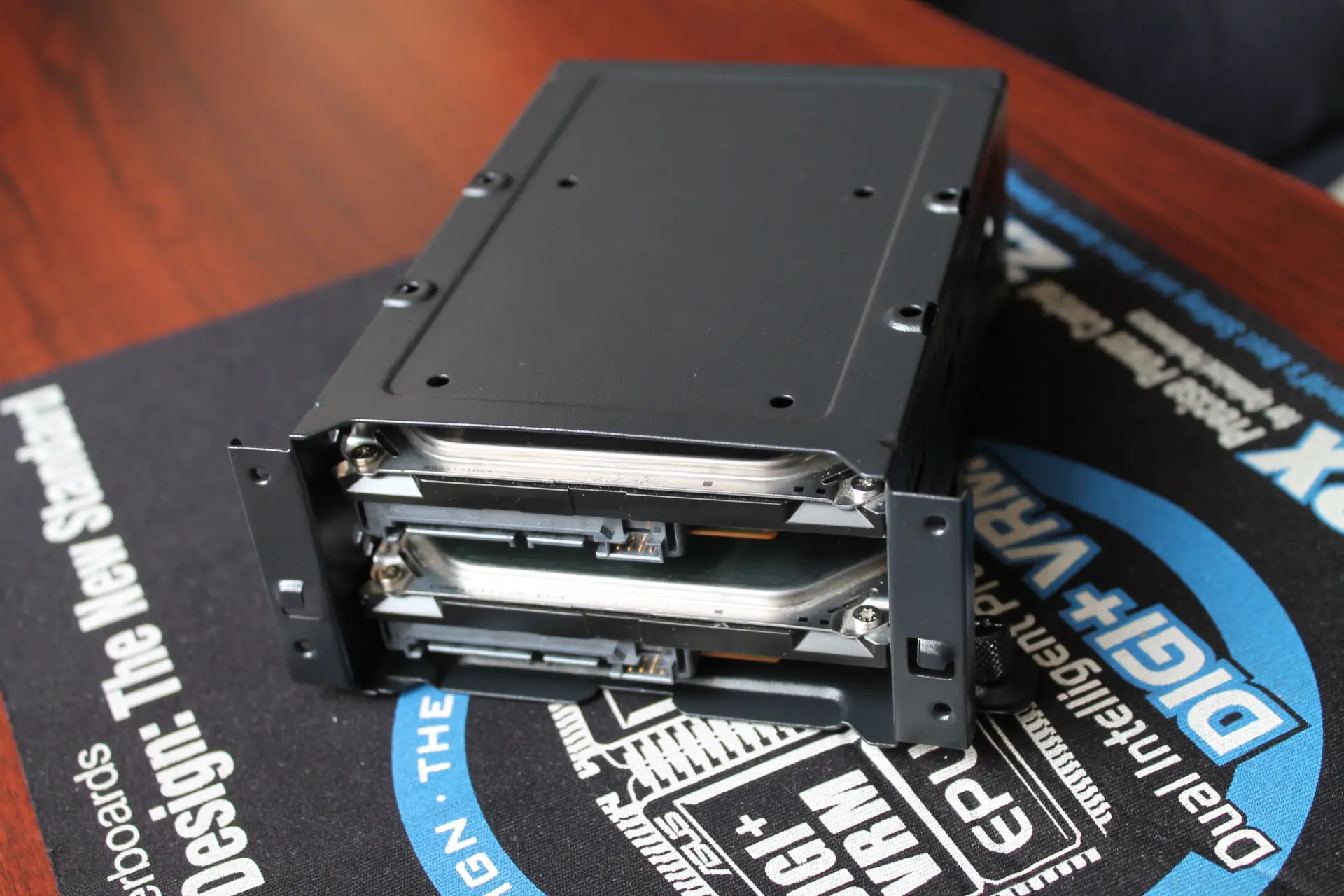

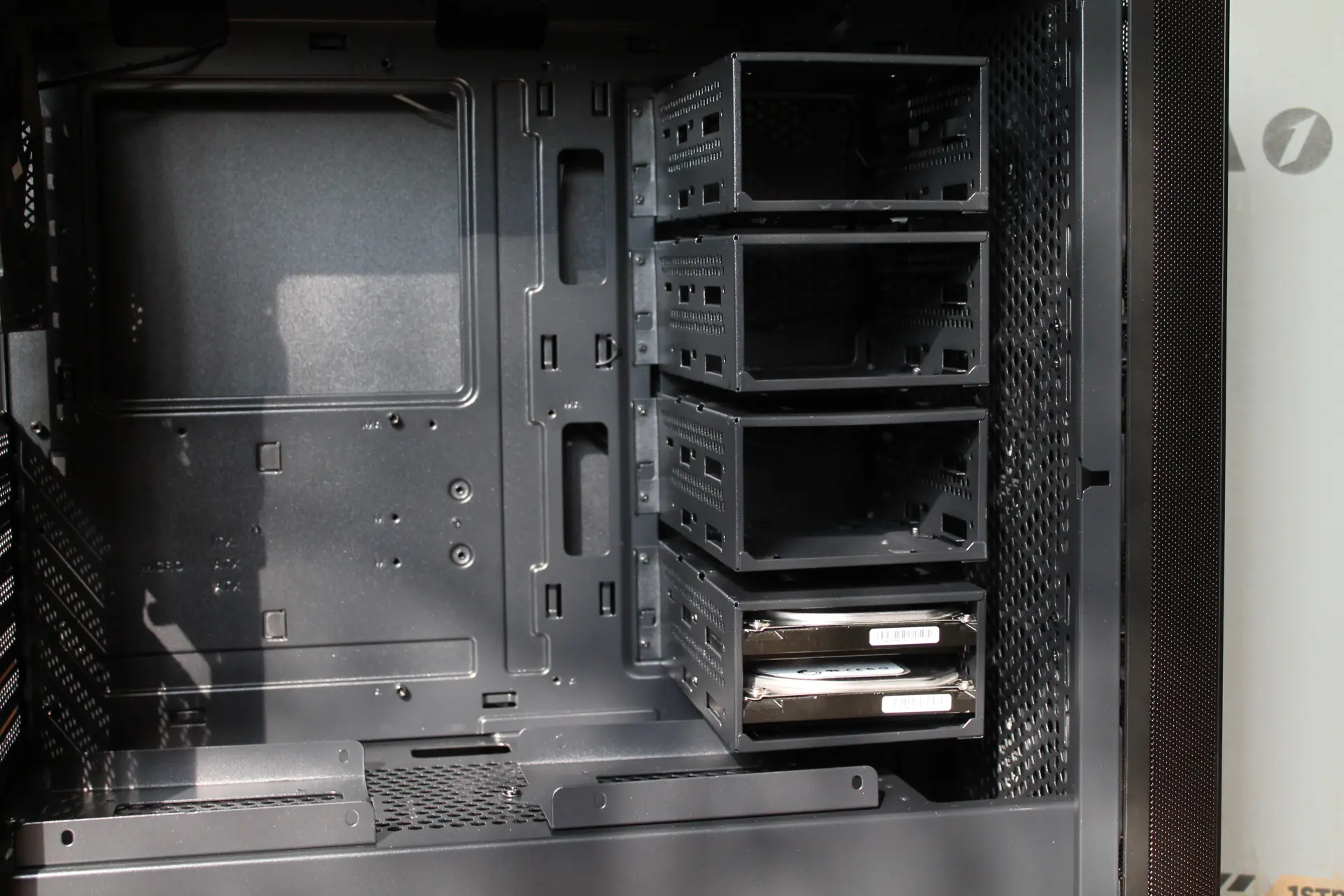

Чтобы снять корзину для жёстких дисков, расположенную в нижнем отсеке перед блоком питания, необходимо выкрутить быстросъёмный винт справа, затем нажать на фиксатор в нижней панели корпуса перед корзиной и потянуть её на себя. Внутрь корзины можно установить два полноразмерных 3,5” жёстких диска, сверху на неё можно смонтировать ещё один 3,5” HDD или 2,5” SSD накопитель.

Непосредственно на нижнем отсеке сверху расположилась пара съёмных рамок для фиксации на них накопителей форм-фактора 2,5” или 3,5”. Но при «вертикальной» установке видеокарты эти рамки придётся снять, так как они будут мешать установке стоек для адаптера, т.н. «райзера». В передней части основного объёма корпуса располагаются четыре съёмных корзины, в каждую из которых можно поместить по два полноразмерных жёстких диска форм-фактора 3,5”, а ещё один 3,5” HDD или 2,5” SSD накопитель можно смонтировать на корзину сверху. Однако, в силу того, что корзины расположены с небольшим зазором друг относительно друга, установить сверху полноразмерный 3,5” HDD можно только на самую верхнюю из них. Относительно тонкие SSD, возможно, получится установить сверху на каждую корзину, если толщина SSD будет меньше, чем зазор между корзинами. Каждая из корзин крепится на четыре стандартных винта к вертикальной перегородке внутри корпуса. Их придётся снимать каждый раз для установки внутрь или извлечения из них жёстких дисков, так как это будет необходимо для возможности зафиксировать диски винтами по бокам. Также, в вертикальной перегородке достаточно узкие окна, через которые проблематично поместить 3,5” жёсткий диск внутрь корзины, не снимая её.

Также корпус 1STPLAYER PS8MX предусматривает стандартную для большинства современных корпусов возможность установки пары 2,5” SSD на съёмные рамки, расположенные на вертикальной перегородке с обратной стороны от материнской платы.

Таким образом, мы имеем возможность разместить в данном корпусе до 14 полноразмерных 3,5” жёстких дисков и от 2 до 5 накопителей SSD (если рассматривать вариант с установкой поверх каждой корзины в передней части объёма корпуса). Либо до 6—9 штук SSD, если делать упор на них, при этом посадочных мест хватит ещё на 10 стандартных 3,5” жёстких дисков, расположенных исключительно внутри корзин в нижнем отсеке и основном объёме корпуса.

Вертикальная установка видеокарты

Корпус 1STPLAYER PS8MX предлагает возможность «вертикальной» установки видеокарты шириной до трёх слотов, когда она стоит как бы ребром, разъёмом вниз, при этом вентиляторы обращены в сторону боковой панели корпуса. Такое решение обычно применяется на корпусах с прозрачной боковой стенкой из стекла, за которой красиво смотрится система охлаждения видеокарты. Тут же у такого решения есть другой смысл: вентиляторы видеокарты будут затягивать воздух непосредственно через вентиляционные отверстия в боковой стенке, а не из внутреннего объёма корпуса.

Для установки видеокарты таким образом понадобится докупить специальный адаптер, так называемый «райзер», представляющий собой небольшую плату с слотом PCIe, которая подключается к аналогичному порту на материнской плате. В комплекте поставки корпуса имеются специальные стойки для установки райзера над нижним отсеком, при этом с нижнего отсека придётся снять рамки для установки дополнительных жёстких дисков и SSD накопителей. Само собой, установленная боком видеокарта лишает возможности устанавливать другие платы расширения в семь имеющихся горизонтальных слотов традиционным способом.

Прокладка кабелей

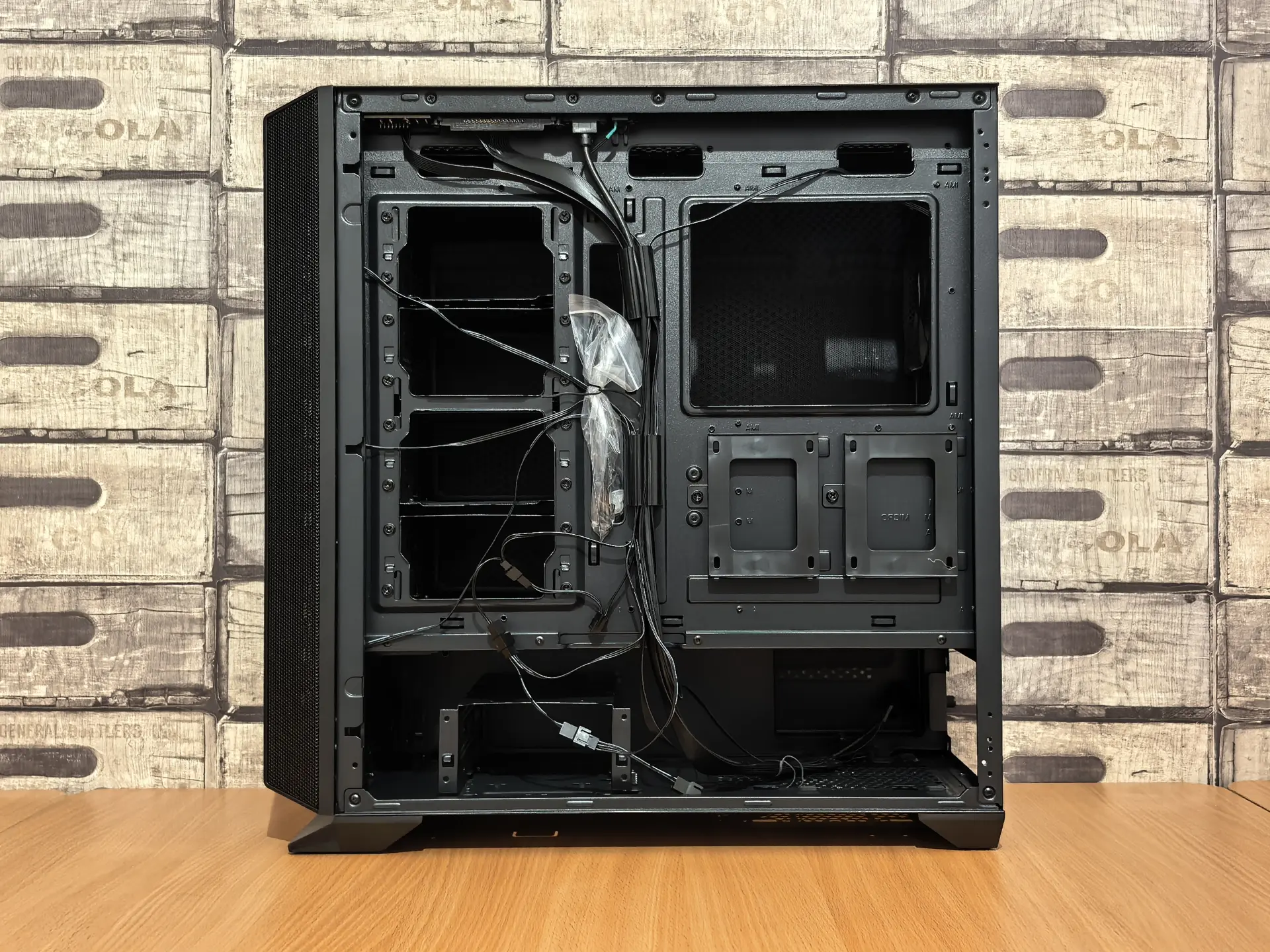

Не смотря на отсутствие прозрачных боковых панелей, корпус 1STPLAYER PS8MX предполагает скрытую прокладку кабелей за вертикальной внутренней перегородкой, к которой крепится материнская плата. Зазор между этой перегородкой и ближайшей боковой панелью достаточно большой, чтобы комфортно разместить между ними кабели питания компонентов системы, в том числе – идущие к многочисленным жёстким дискам, которые можно установить в данный корпус.

Для организации кабелей предусмотрены расположенные примерно по центру вертикальные пластиковые желобки с обратной стороны перегородки, через которые уже проложены пара идущих от верхней панели шлейфов (один – от кнопок включения и перезагрузки, а также светодиодных индикаторов активности системы, другой – от двух портов USB 2.0 и 3,5 мм аудиоразъёмов), а также кабели для подключения порта USB 3.0 и кнопки управления подсветкой. Установленные в корпус четыре вентилятора соединены в цепь, будучи подключенными последовательно друг к другу.

Качество изготовления корпуса

По реальному опыту работы с данным компьютерным корпусом можно отметить традиционно хорошее для корпусов бренда 1STPLAYER качество изготовления. В частности, это касается штампованных элементов корпуса из листовой стали толщиной 0,6 мм, которые в нужных местах имеют рёбра жесткости и подгибы у краёв, за счёт чего сам корпус, корзины для жёстких дисков и т.д. сохраняют достаточную жёсткость, не гнутся и не «гуляют» при сборке. Также достаточно качественно выполнено покрытие металлических деталей.

Подведём итоги

Компьютерный корпус 1STPLAYER PS8MX выполнен в лаконичном современном дизайне, но имеет ряд интересных особенностей, нетипичных для большинства современных корпусов, позволяя разместить до 14 полноразмерных 3,5” жёстких дисков и ещё пару SSD в придачу. Таким образом можно собрать целый сервер в корпусе стандартного размера и вида.

При этом сам корпус достаточно прочен и неприхотлив к условиям эксплуатации за счёт отсутствия стеклянных панелей, а лаконичный внешний вид дополняют уже установленные вентиляторы без подсветки. Предусмотрена и возможность «вертикальной» установки видеокарты, расположив её вентиляторами к боковой панели, так, чтобы они могли затягивать воздух через вентиляционные отверстия в ней.

Стоит отметить достаточно хорошее качество изготовления корпуса, в целом присущее корпусам от фирмы 1STPLAYER. При этом цена в 5000 – 5500 рублей вполне обычная для фирменных компьютерных корпусов подобных размеров с полным комплектом вентиляторов уже «из коробки».
