Обзор блока питания 1STPLAYER NGDP ATX 3.1 GOLD 850W

У нас на обзоре блок питания 1STPLAYER NGDP ATX 3.1 GOLD 850W, имеющий полностью модульную схему подключения кабелей. Он относится к линейке NGDP (Next Generation Dominating Power), полностью соответствует новейшему стандарту ATX 3.1.

Кроме того, имеет сертификат энергоэффективности 80 PLUS Gold и способен выдавать мощность до 850 Вт. Данный блок питания хорошо подойдет для игровых сборок, особенно, в корпусах со стеклянными стенками с одной или двух сторон, так как он хорошо выглядит и позволяет не присоединять лишние кабели, а в комплекте с ним идёт целый набор различных креплений для аккуратного кабель-менеджмента. При том, при необходимости к нему можно подключить линию питания для топовых видеокарт линейки RTX от NVIDIA, способную передавать до 600 Вт.

В материале:

• Упаковка и комплектация
• Дизайн блока питания и возможности монтажа
• Тестирование блока питания
• Спецификации
• Вердикт

Упаковка и комплектация

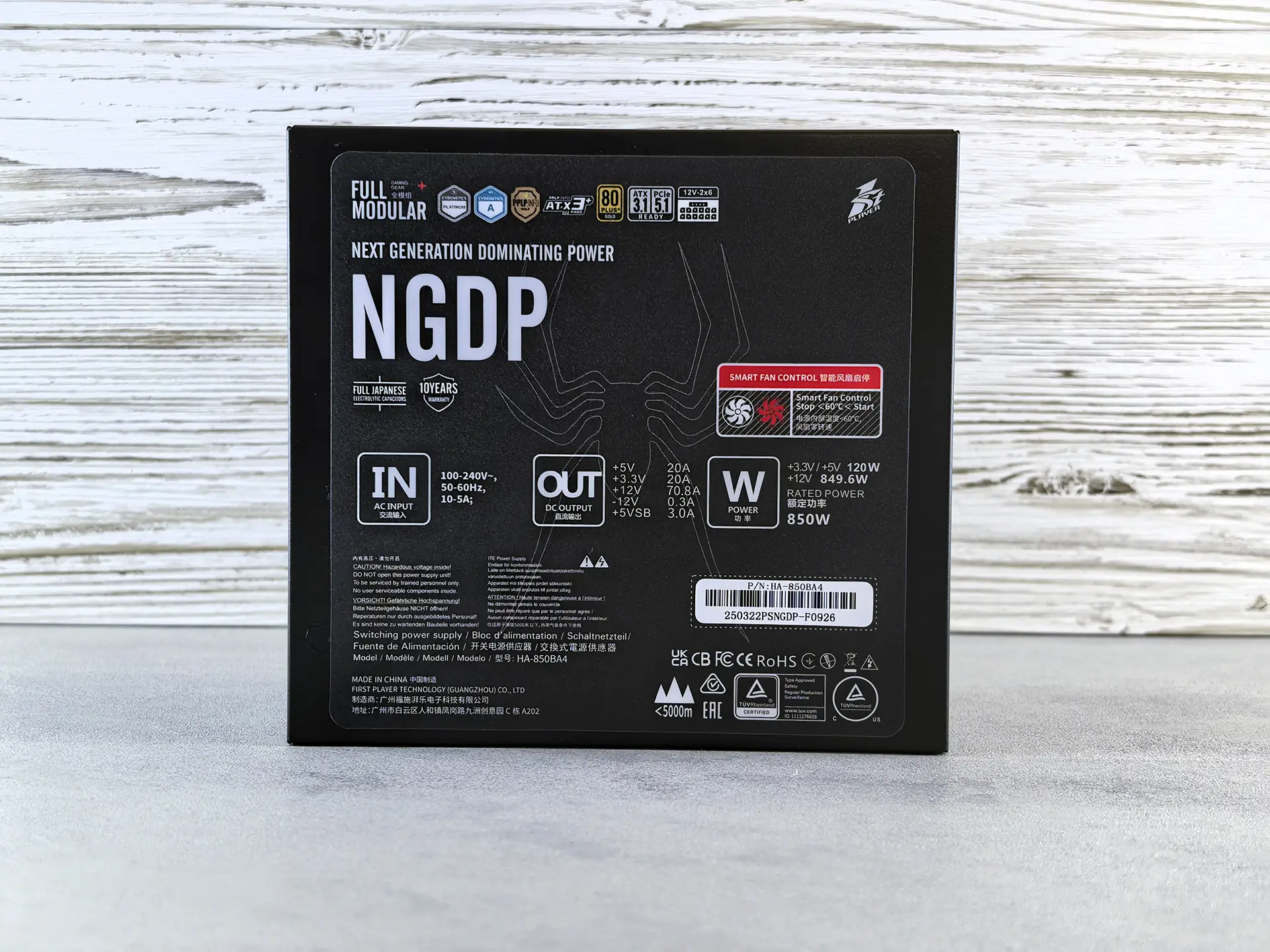

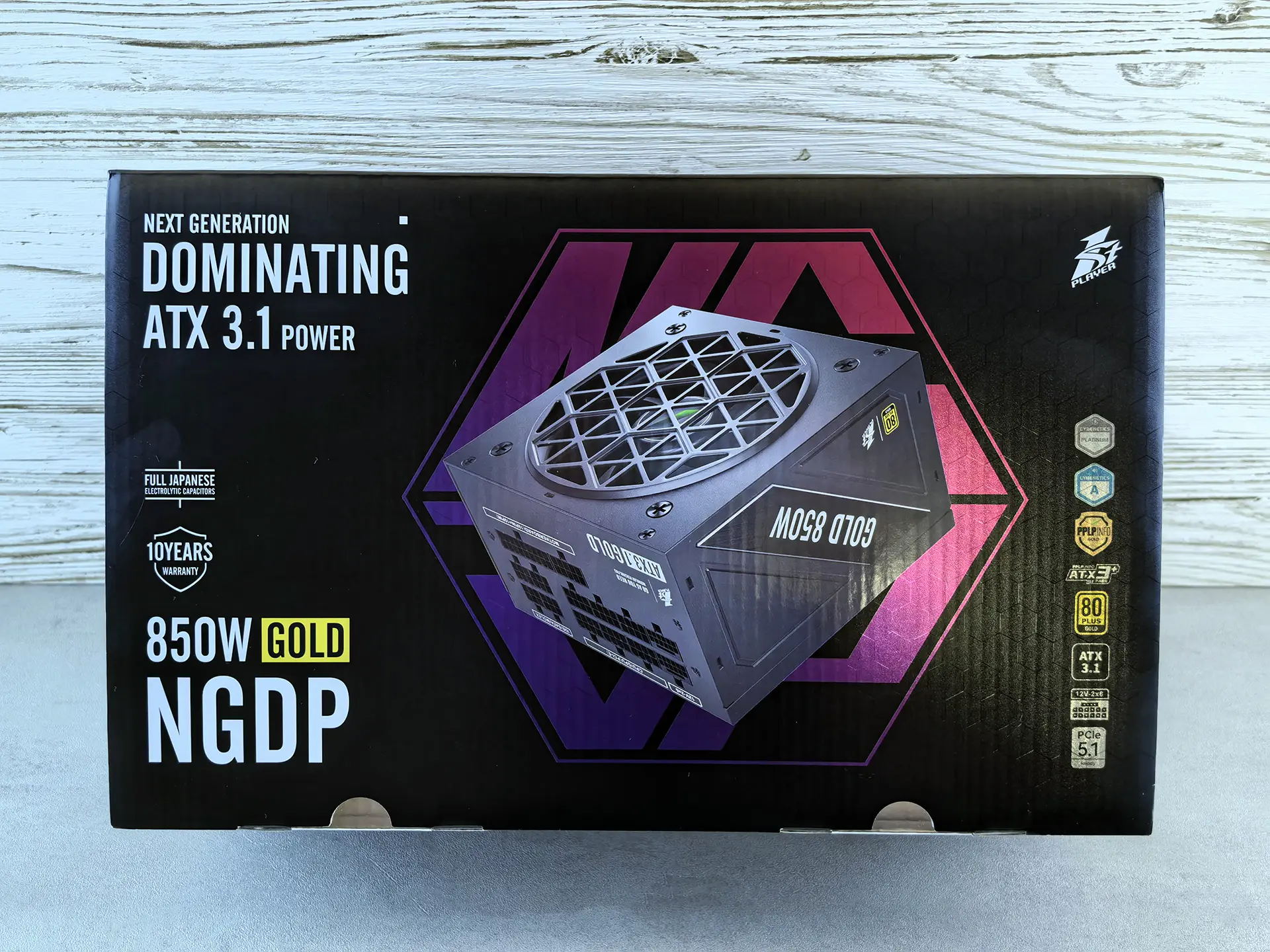

Блок питания 1STPLAYER NGDP ATX 3.1 GOLD 850W поставляется в красивой коробке тёмного цвета, на которой изображен блок питания. Подобная упаковка характерна для продукции бренда 1STPLAYER, ориентированной на геймеров. Изучив коробку снаружи, мы узнаем, что при производстве блока питания используются конденсаторы японского производства, он полностью соответствует стандартам ATX 3.1 и PCIe 5.1, имеет выделенную 600-ваттную линию питания для топовых видеокарт с разъёмом 12V-2X6, получил сертификаты энергоэффективности 80 PLUS Gold и Cybenetics Platinum, а производитель даёт гарантию в 10 лет.

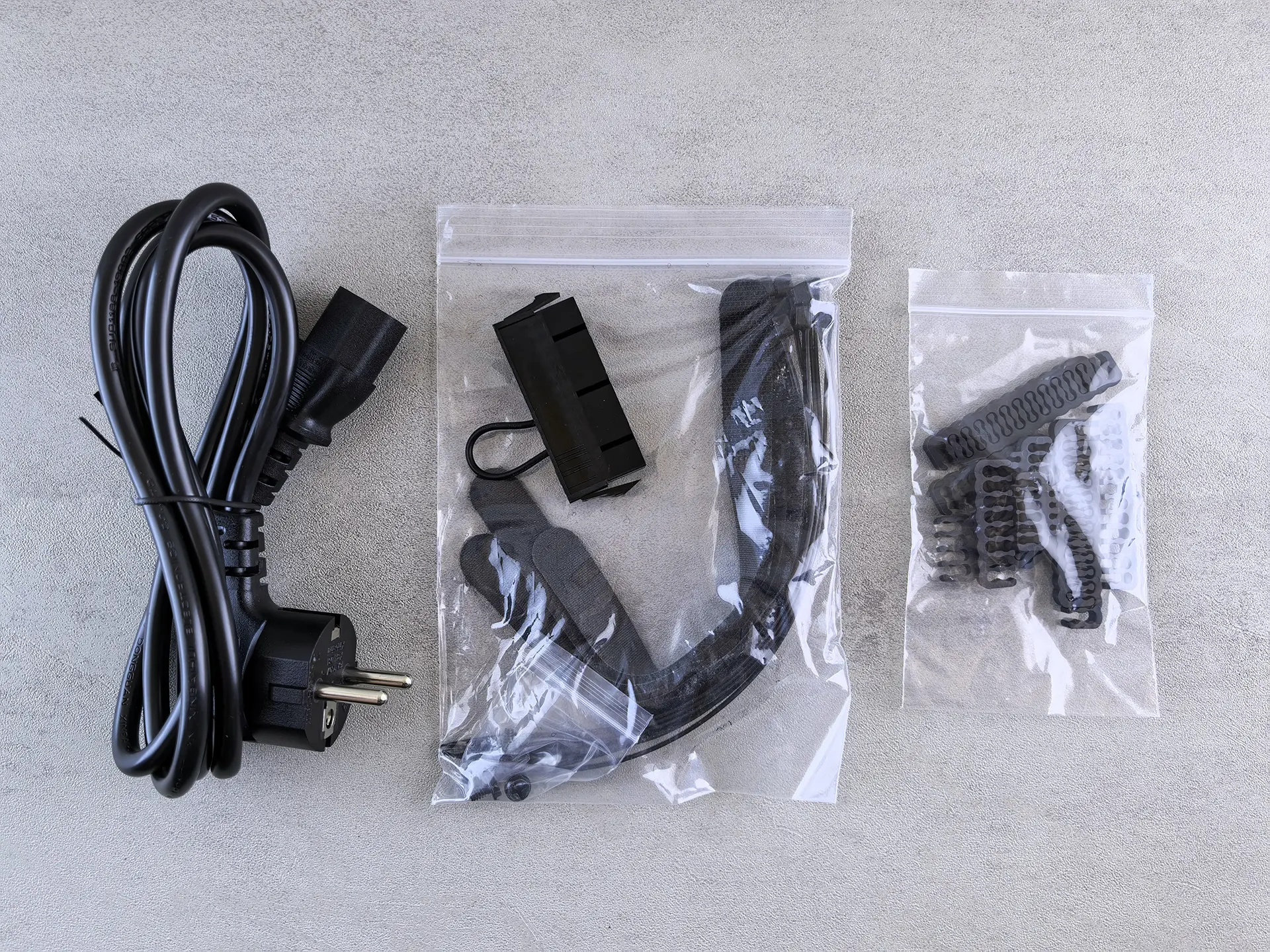

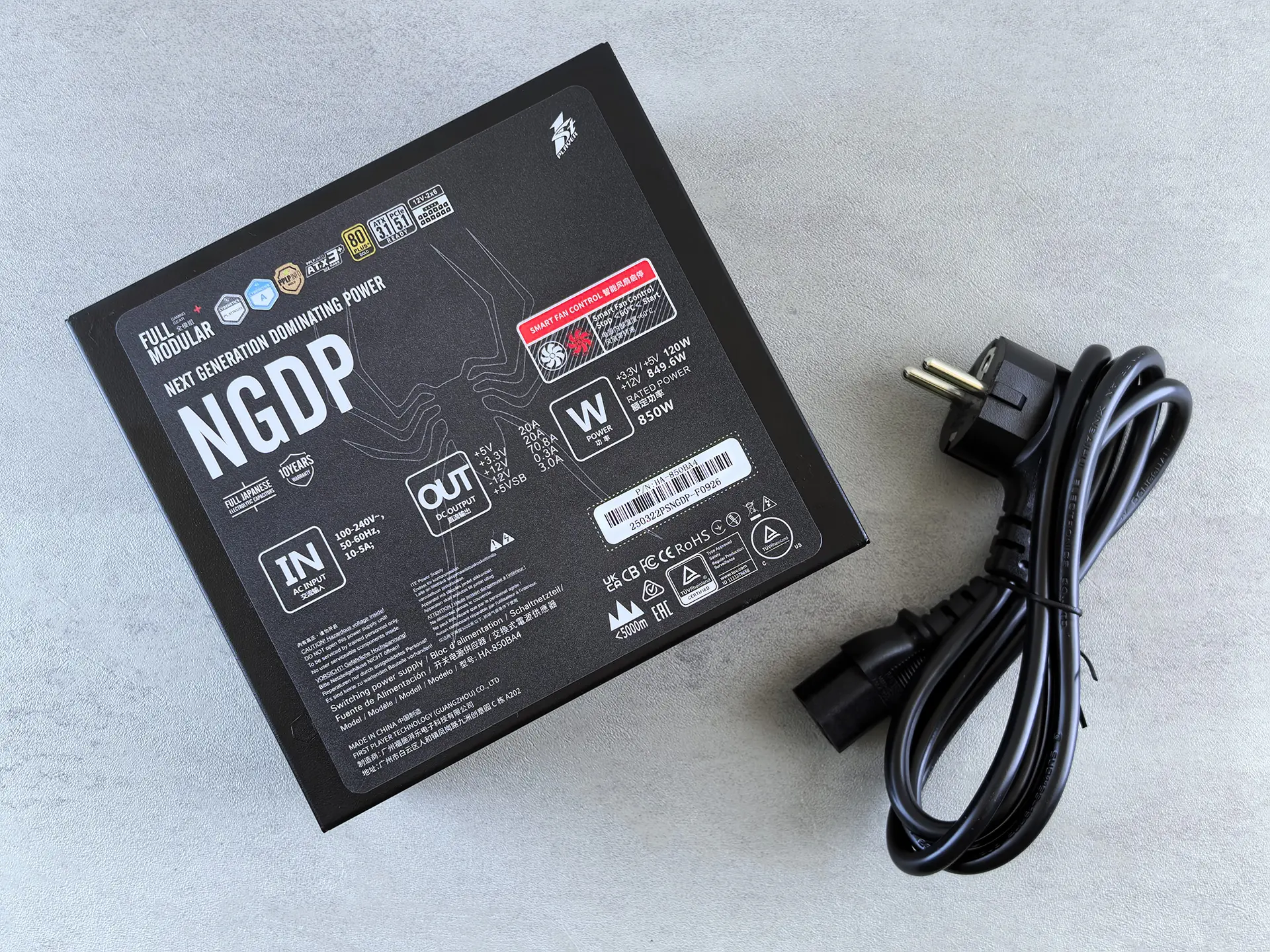

Внутри коробки находится сам блок питания, надежно зафиксированный мягкими пористыми вставками сверху и снизу, рядом с ним расположилась чёрная коробка с комплектом модульно подключаемых кабелей, стандартным кабелем питания от сети переменного тока, набором монтажных пластиковых стяжек для проводов и матерчатых стяжек с липучкой, набором пластиковых гребёнок для аккуратной прокладки проводов внутри корпуса системного блока, специальной колодкой, позволяющей запускать блок питания в тестовых целях без его подключения к ПК (колодка надевается на кабель питания материнской платы и замыкает на ней два контакта для запуска блока питания), а также четырьмя стандартными винтами для монтажа блока питания в корпус ПК.

Под коробкой с комплектацией находятся несколько брошюр и буклетов, включая гарантийный талон, подробную иллюстрированную инструкцию по подключению кабелей к блоку питания и компонентам системы, а также листок с краткой инструкцией с цветными иллюстрациями, где разъёмы разного типа изображены разными цветами для наглядности.

Дизайн блока питания и возможности монтажа

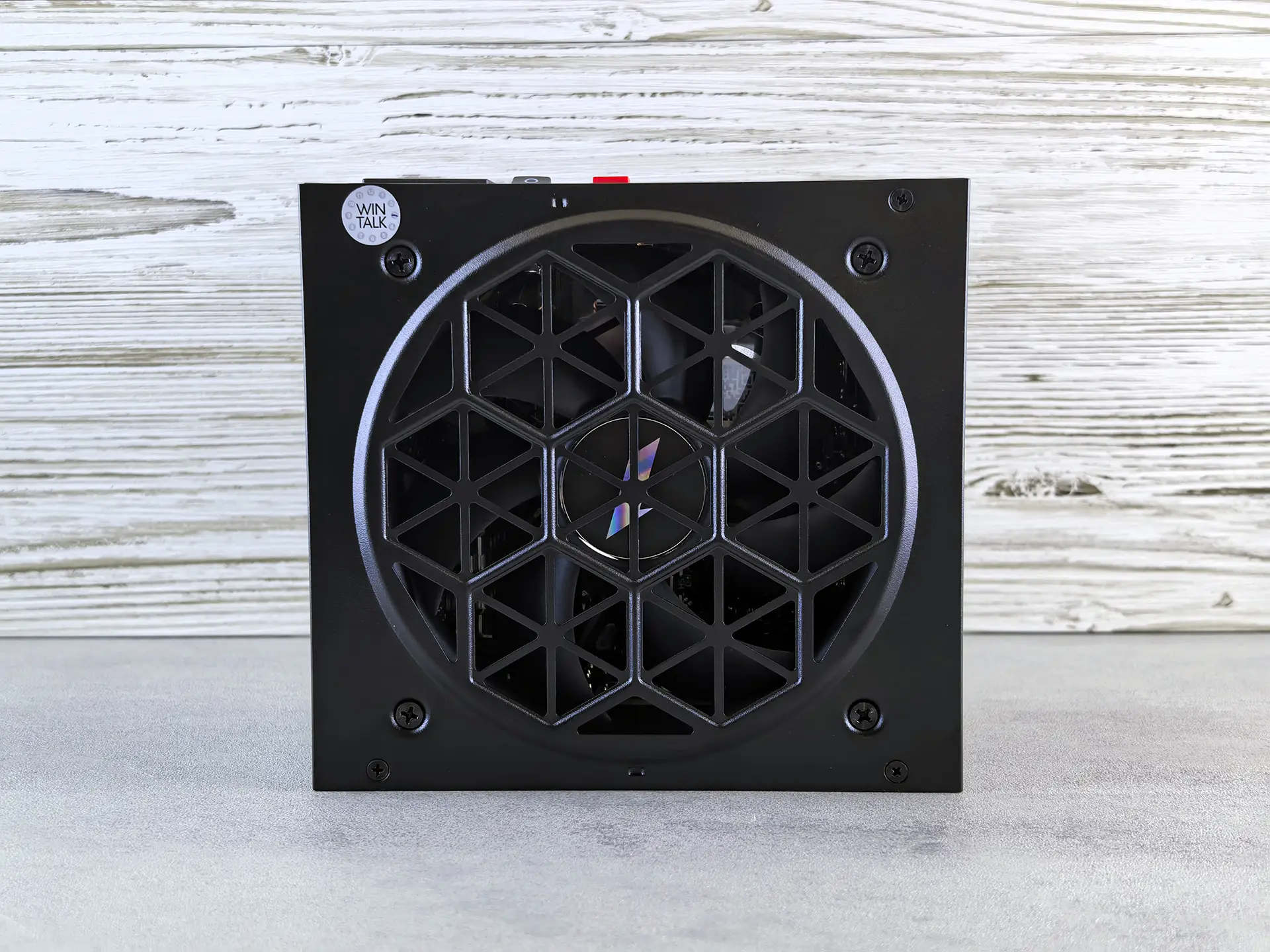

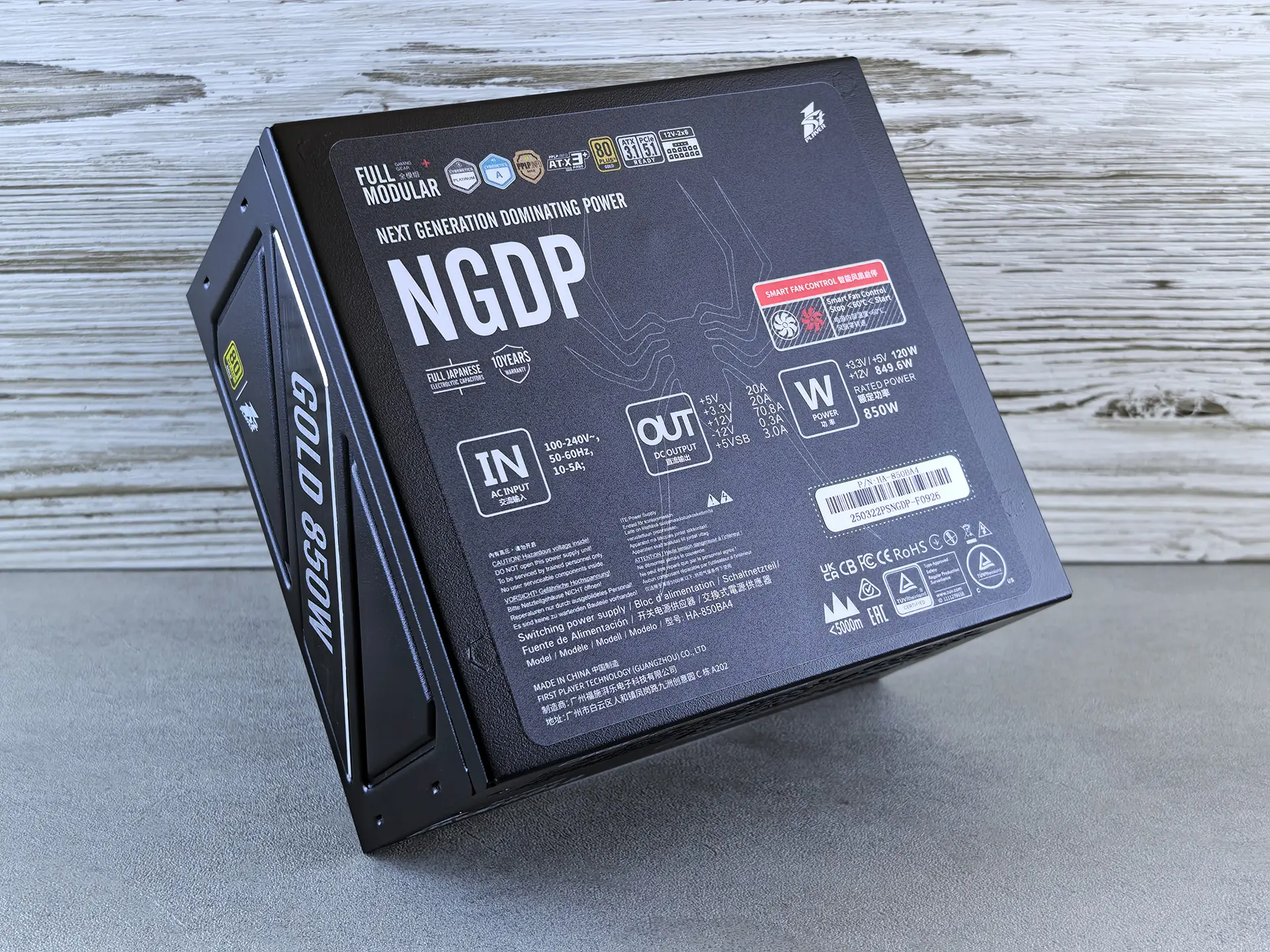

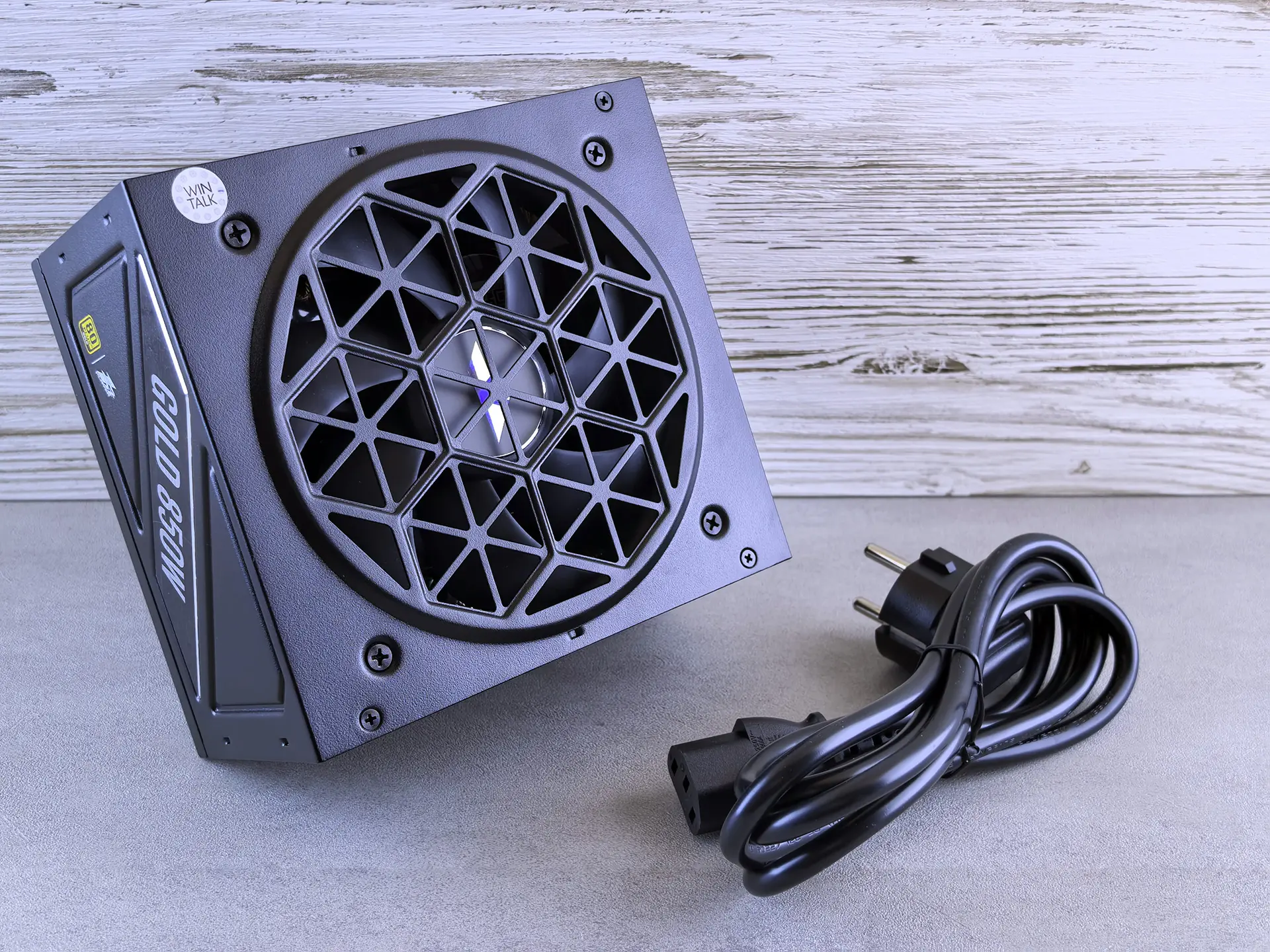

Размеры блока питания составляют 140 мм x 150 мм x 86 мм. То есть, его длина – всего 140 мм при прочих стандартных размерах, что очень немного для модульных блоков питания. При всей компактности, он достаточно увесистый для своих размеров благодаря большим конденсаторам, которые хорошо видны через решетку вентилятора, выполненную в виде треугольных отверстий, визуально складывающихся в шестигранные фигуры, непосредственно на нижней панели корпуса.

Вентилятор тут тоже относительно небольшой, типоразмера 130 мм с диаметром крыльчатки 120 мм, состоящей из 7 лопастей, в его конструкции используется гидродинамический подшипник (FDB).

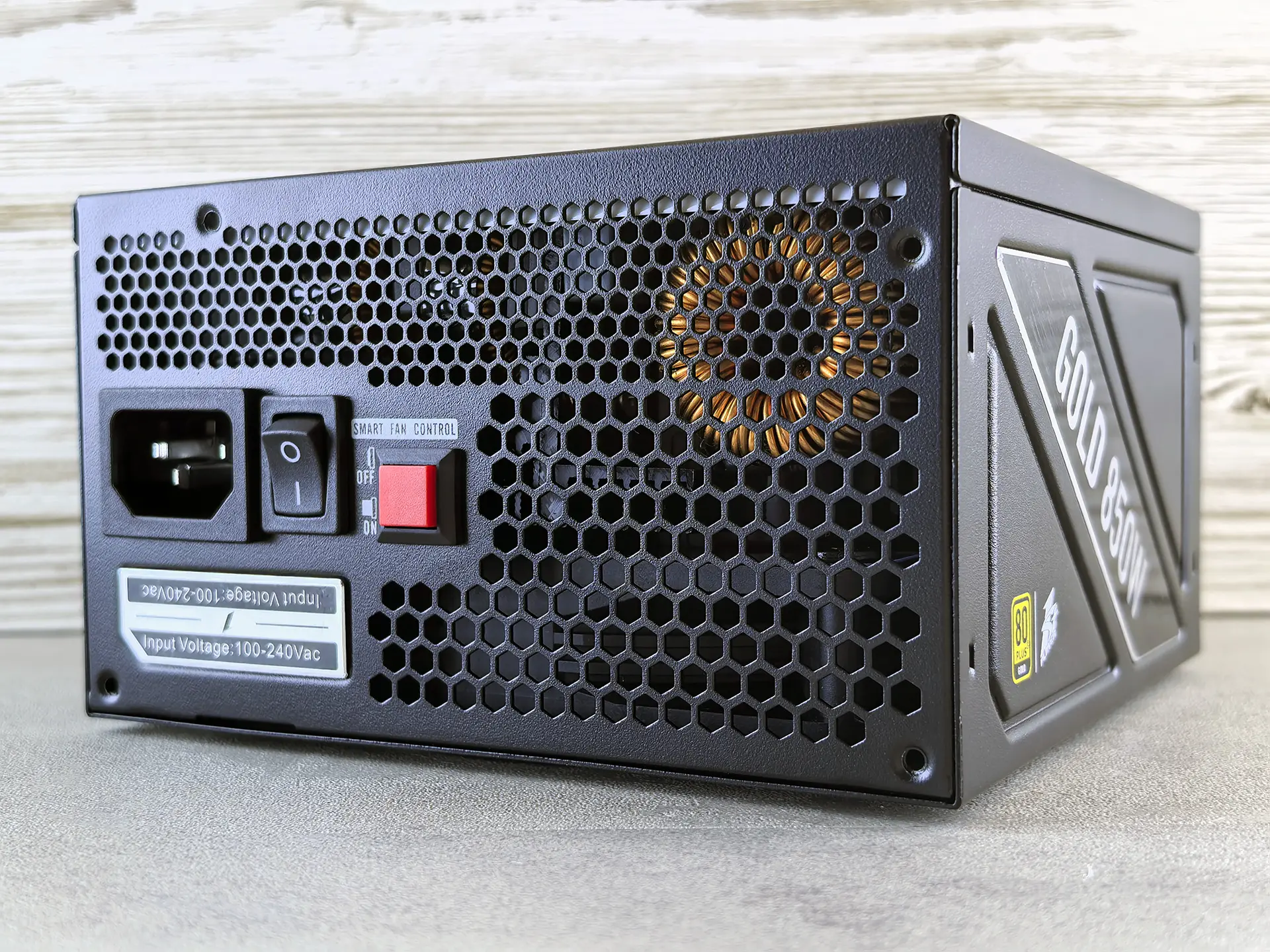

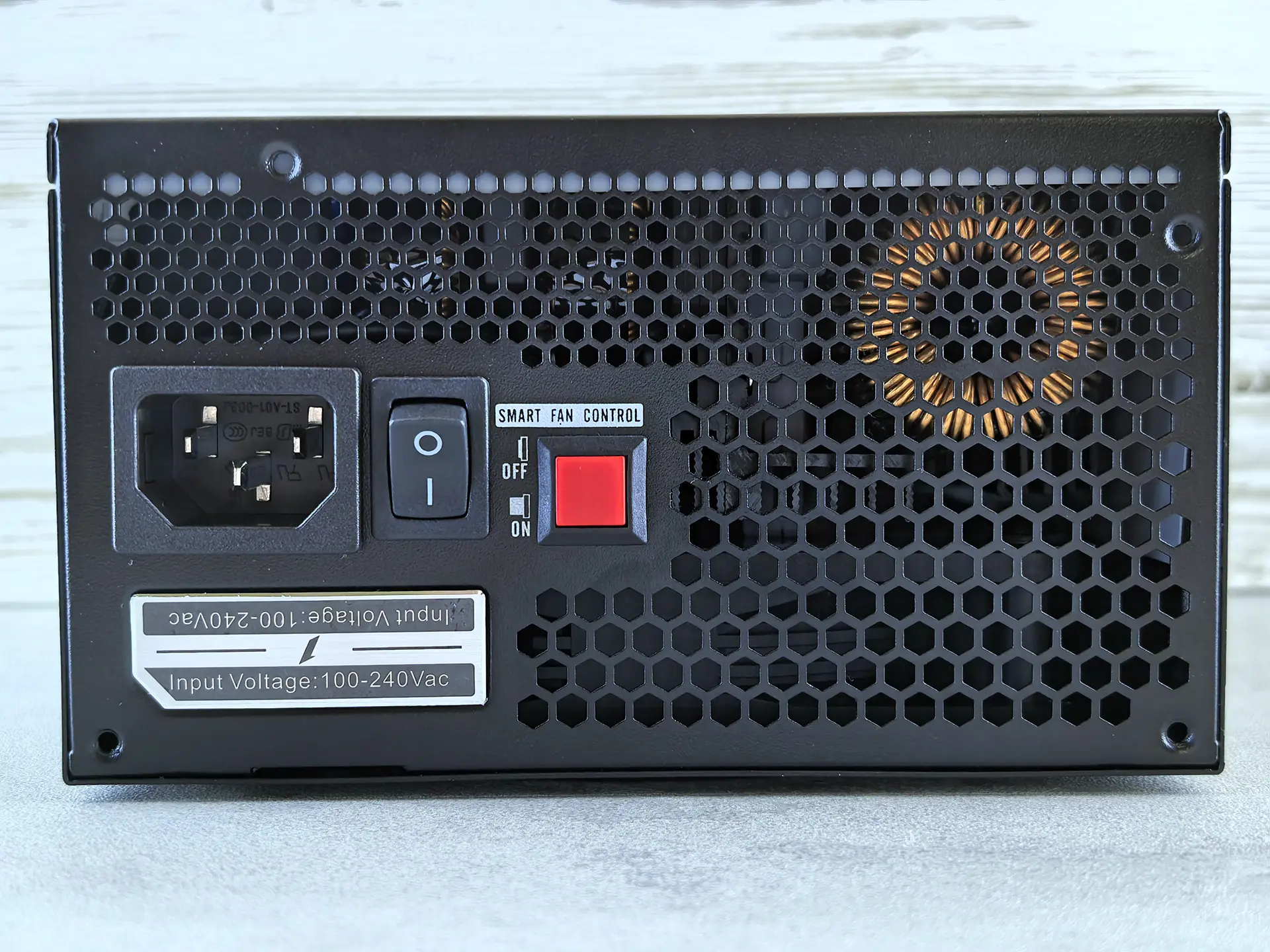

На задней стороне блока питания рядом с тумблером отключения энергии расположилась квадратная красная кнопка, при нажатии активирующая режим принудительной работы вентилятора. Дело в том, что по умолчанию вентилятор работает в «умном» режиме, останавливаясь, если температура компонентов блока питания не превышает 60 градусов по Цельсию.

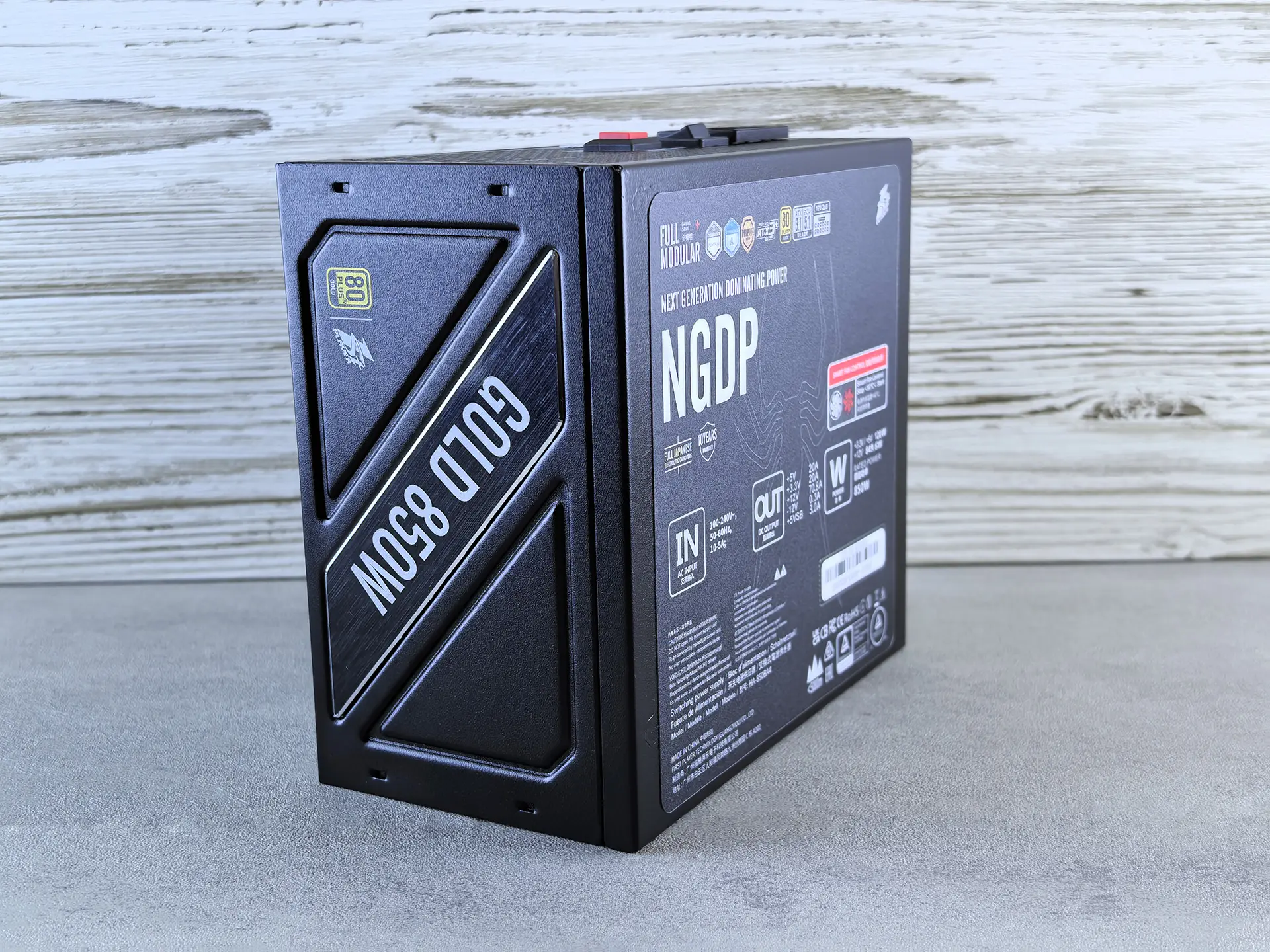

Боковые панели корпуса блока питания имеют вогнутые части, которые служат рёбрами жёсткости и декоративными элементами одновременно, также на боковых сторонах по диагонали расположены шильдики с надписью GOLD 850W.

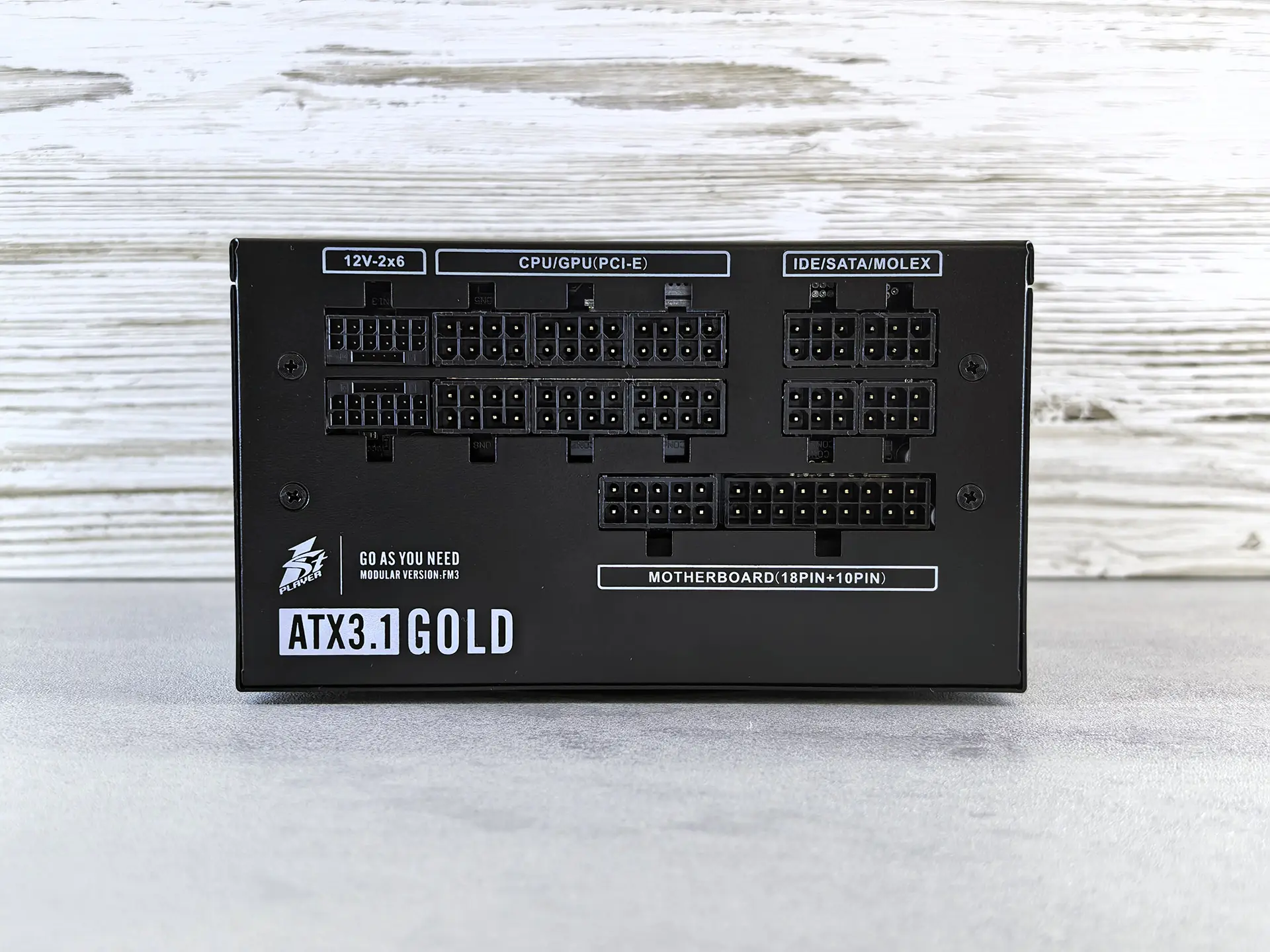

На передней стенке блока питания в три ряда расположились разъёмы для подключения кабелей питания компонентов системы. В верхнем ряду расположен разъём 12V-2X6, три разъёма 12 вольтовых линий питания CPU/PCIe, затем идут ещё два разъёма для подключения кабелей питания SATA/Molex. Средний ряд полностью идентичен верхнему и состоит из таких же разъёмов. В нижнем ряду всего два разъёма, к которым подключается кабель питания материнской платы. В итоге на блоке питания имеется пара разъёмов 12V-2X6 для подключения кабеля 600-ваттной линии питания видеокарты, шесть разъёмов для подключения линий питания процессора или видеокарт со стандартным 8 (6+2) контактными разъёмами питания, четыре разъёма под линии питания накопителей и прочих устройств, получающих питание от коннектора SATA или Molex, а также разъёмы для подключения кабеля питания материнской платы.

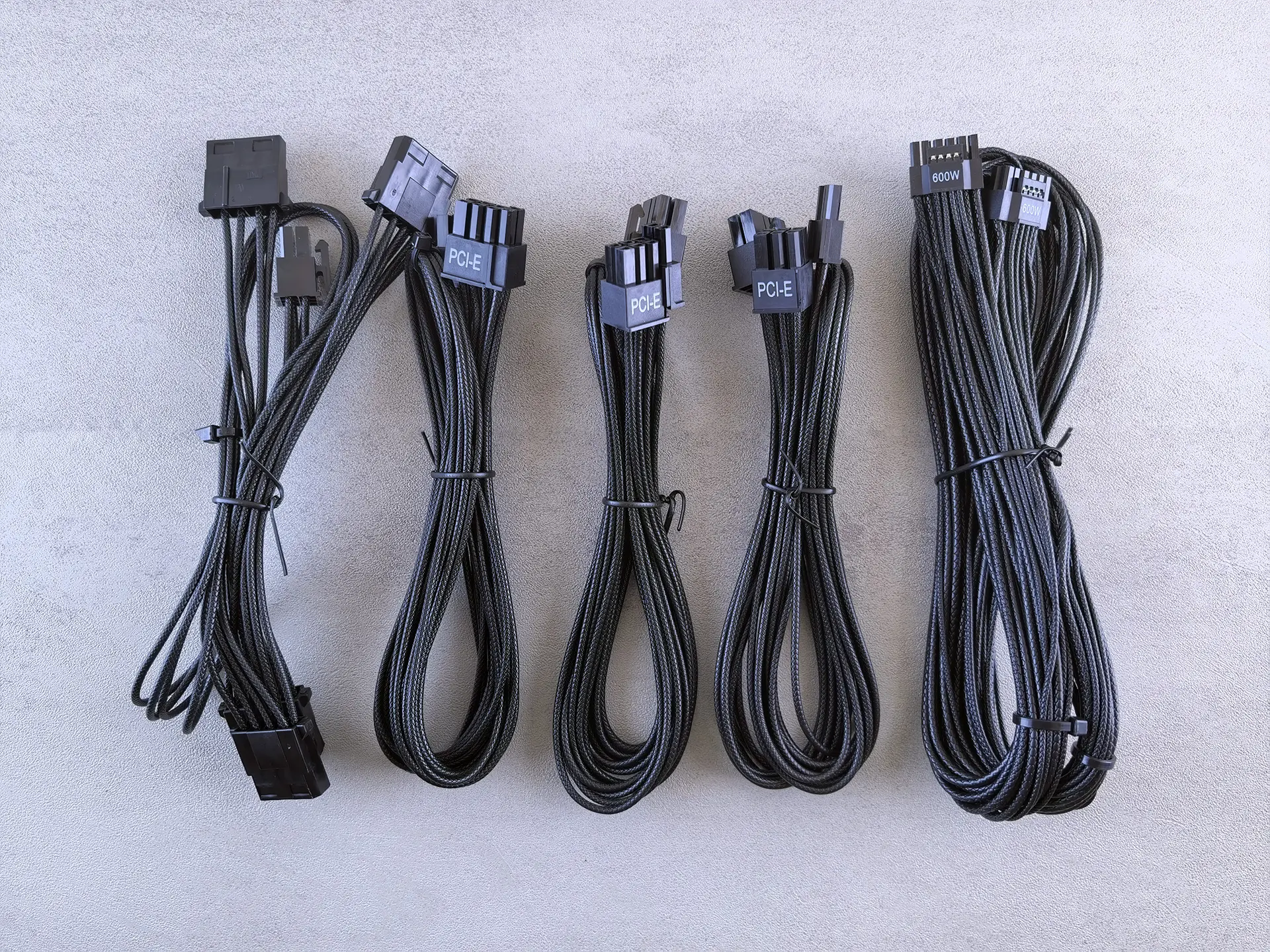

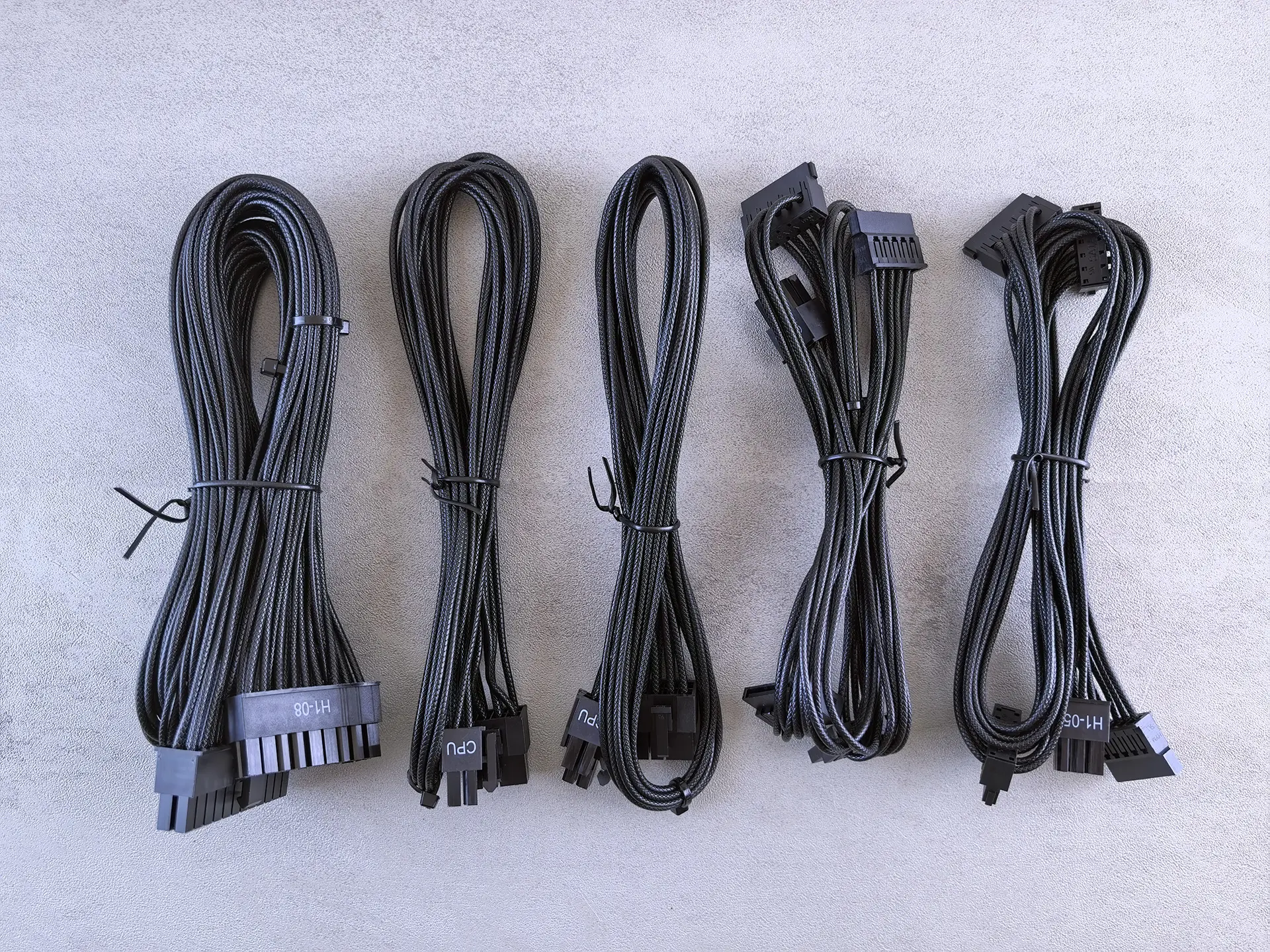

Подключаемые к блоку питания кабели выполнены в виде стянутых местами пучков из проводов чёрного цвета с декоративным тиснением под ткань, что не только придаёт им интересный внешний вид, но и делает более эластичными.

Комплект идущих с блоком питания 1STPLAYER NGDP ATX 3.1 GOLD 850W кабелей включает в себя:

• Кабель питания материнской платы с комбинированным коннектором на 24 (20+4) контакта. Длина кабеля 60 см;
• Два кабеля линии питания процессора (CPU) с комбинированным коннектором на 8 (4+4) контактов. Длина кабелей 70 см;
• Кабель питания для топовых видеокарт линейки RTX от NVIDIA с коннектором 12V-2X6 (совместим с 12VHPWR), способный передавать до 600 Вт. Длина кабеля 71 см;
• Три кабеля питания для видеокарт со стандартным комбинированным коннектором на 8 (6+2) контактов. Длина кабелей 60 см;
• Два кабеля питания накопителей с SATA интерфейсом, на каждом кабеле по четыре расположенных последовательно коннектора, три из которых расположены под прямым углом к входящим в них проводам, а последний – в одной плоскости с ними. Длина кабелей составляет 45 см до первого коннектора и по 15 см между соседними;
• Один кабель с четырьмя расположенными последовательно коннекторами Molex. Длина кабеля составляет 45 см до первого коннектора и по 15 см между соседними.

Тут стоит отметить удачную конфигурацию коннекторов на кабелях питания. Так, на кабелях питания CPU и PCIe присутствует только один комбинированный 8 контактный разъём на конце (4+4 или 6+2 соответственно), вместо пары идущих последовательно. Таким образом, в случае подключения процессора одним 8 контактным разъёмом, второй не будет болтаться где-то рядом с сопутствующим риском что-нибудь замкнуть. В случае питания видеокарты через два или три разъёма питания PCIe, к каждому из них будет подсоединен коннектор от отдельной линии. Опять же, в случае питания видеокарты от одного разъёма, рядом не будет болтаться не подключенный ни к чему коннектор. В то же время, можно считать удачным и решение отказаться от размещения коннекторов Molex на кабелях с коннекторами питания SATA, расположив их на отдельном кабеле. Ну и пара 600-ваттных разъёмов 12V-2X6 на блоке питания, судя по всему, на случай выхода одного из них из строя, вероятность чего нельзя исключать, с учётом печальной известности данных разъёмов. Особенно, их раннего варианта 12VHPWR.

Технические характеристики блока питания

Блок питания 1STPLAYER NGDP ATX 3.1 GOLD 850W способен работать от сетей переменного тока с напряжением от 100 В до 240 В, выдавая на выходе ток с параметрами, представленными в таблице ниже:

Как уже было упомянуто выше, блок питания соответствует стандартам ATX 3.1 и PCIe 5.1, имеет разъём 12V-2X6 для подключения кабеля с передаваемой мощностью до 600 Вт для питания топовых видеокарт линейки GeForce RTX, также он получил сертификаты энергоэффективности 80 PLUS Gold и Cybenetics Platinum.

Блок питания 1STPLAYER NGDP ATX 3.1 GOLD 850W построен по схеме LLC+DC-DС, основанной на сочетании резонансного преобразователя и преобразователя постоянного тока. При этом, были предусмотрены меры защиты от понижения напряжения в сети (UVP), подачи повышенного напряжения (OVP), перегрузки по суммарной мощности по всем каналам (OPP), перегрузки по току (OCP), короткого замыкания (SCP) и перегрева (OTP). Заявленное время наработки на отказ (MTBF) составляет 100 000 часов, на блок питания распространяется гарантия в 10 лет от производителя.

Также существуют версии 1STPLAYER NGDP ATX 3.1 GOLD мощностью 750 Вт и 1000 Вт. Представленная в рамках данной статьи версия блока питания на 850 Вт является этакой золотой серединой между ними.

Тестирование блока питания

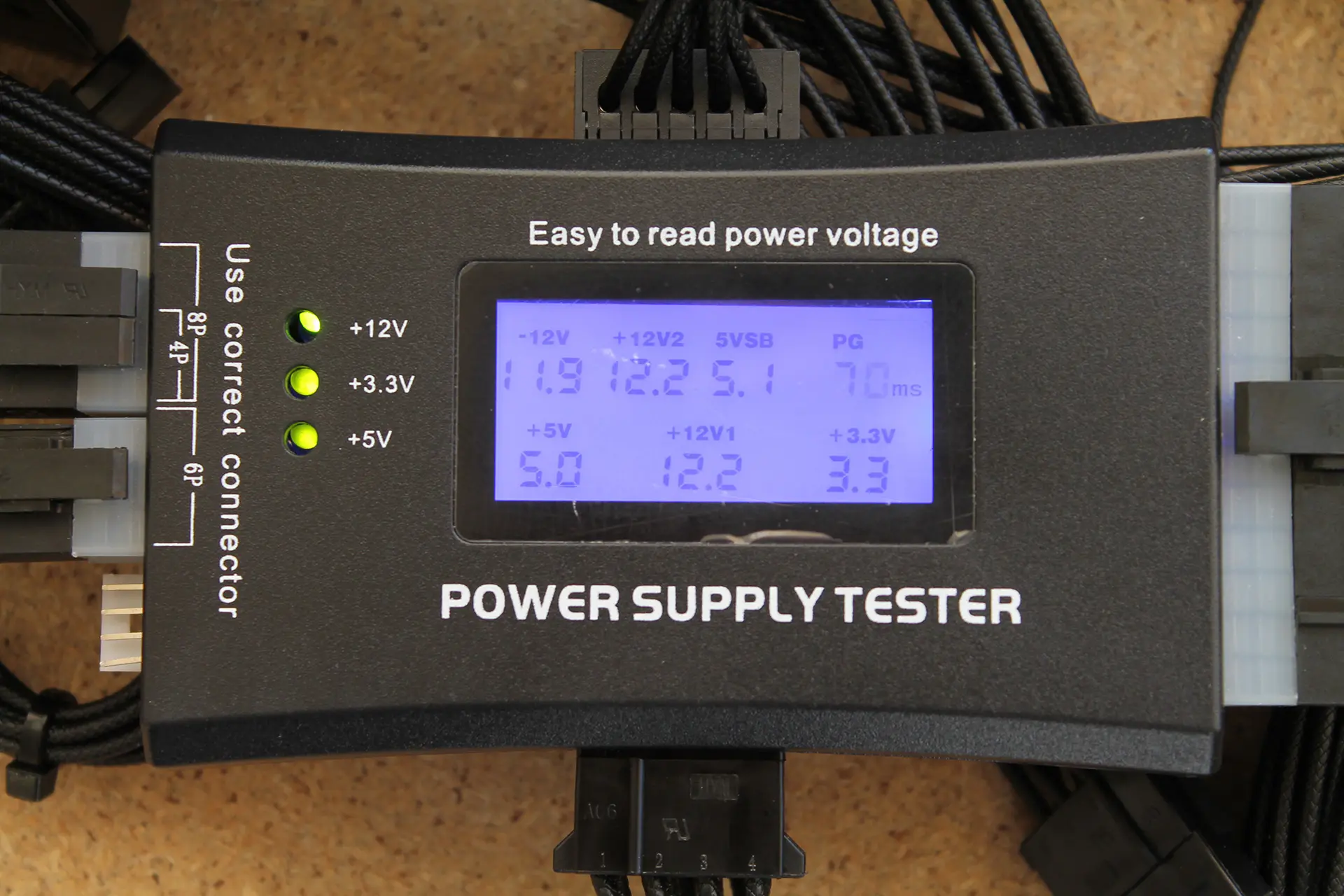

Теперь перейдем к проверке блока питания на соответствие фактических напряжений номинальным параметрам по линиям. Первым делом, подключаем к нему специальный тестер, затем включаем блок питания в сеть без монтажа непосредственно в сборку ПК.

Тестер показывает напряжения по всем основным 3,3 В, 5 В и 12 В линиям при работе блока питания без нагрузки, за исключением выделенной 600-ваттной, а также измерит время получения сигнала Power Good.

Время получения сигнала Power Good составляет 70 мс.

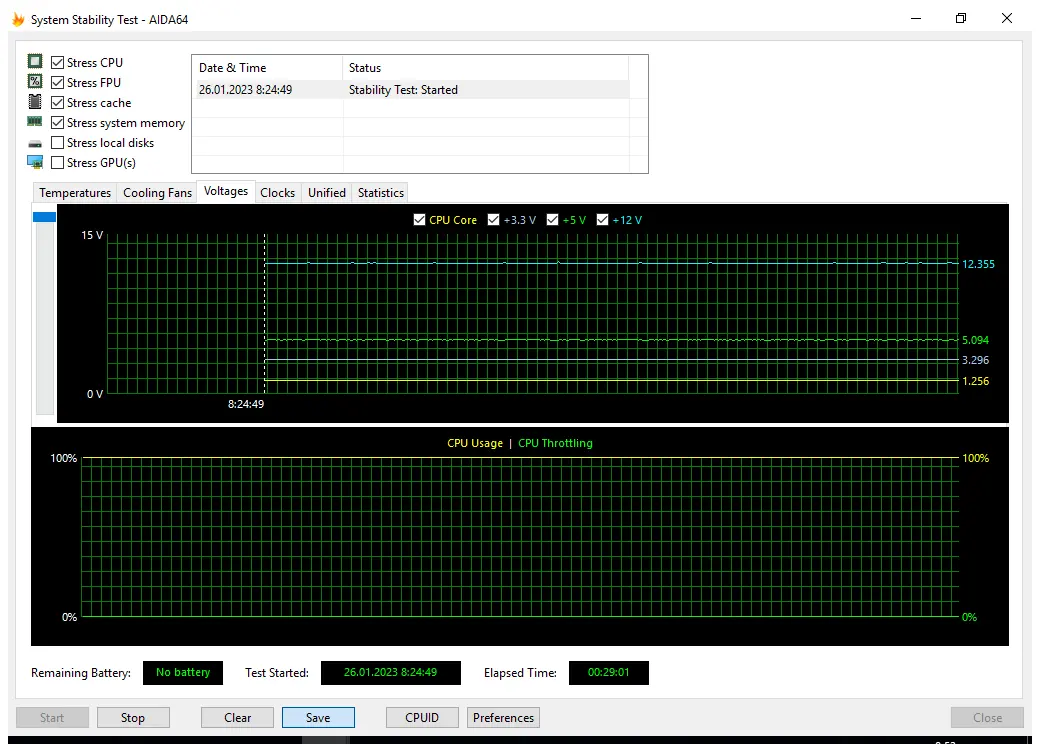

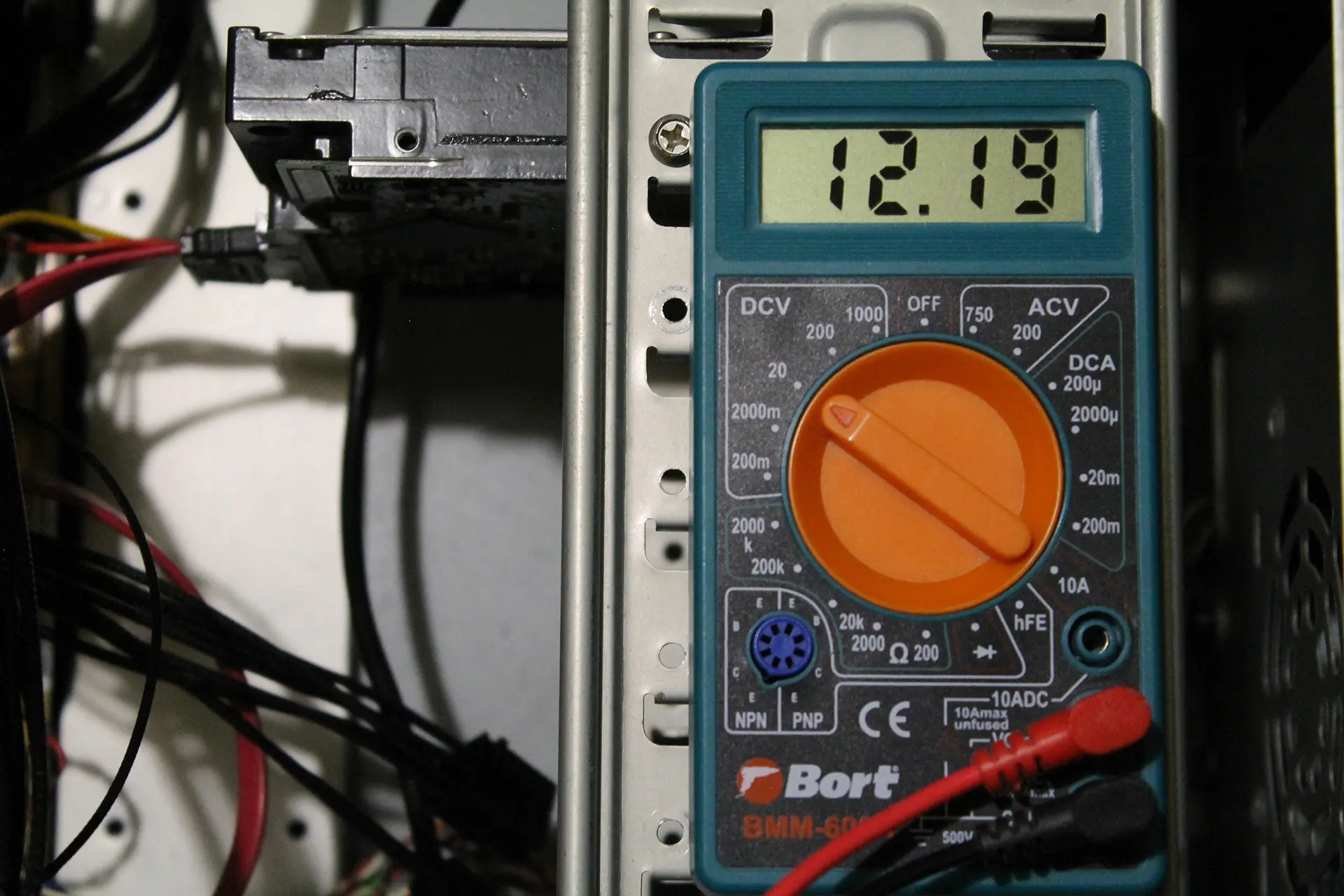

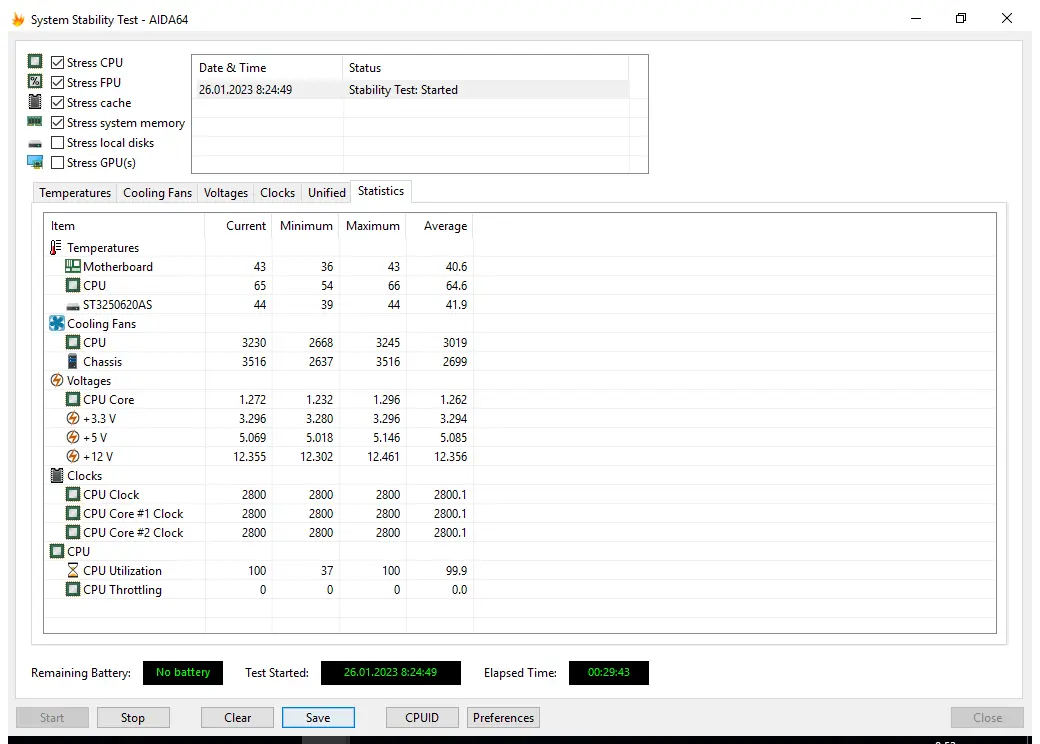

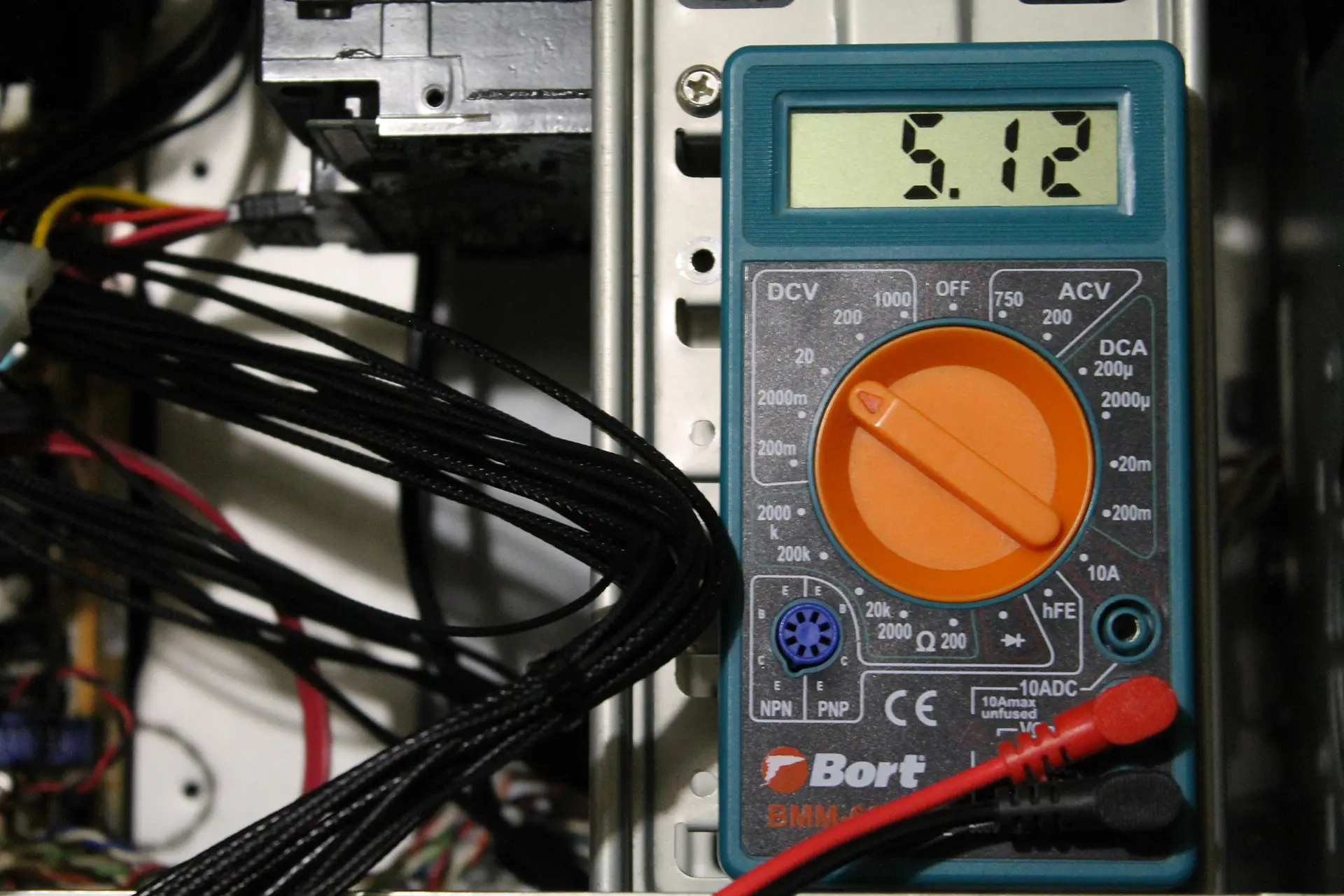

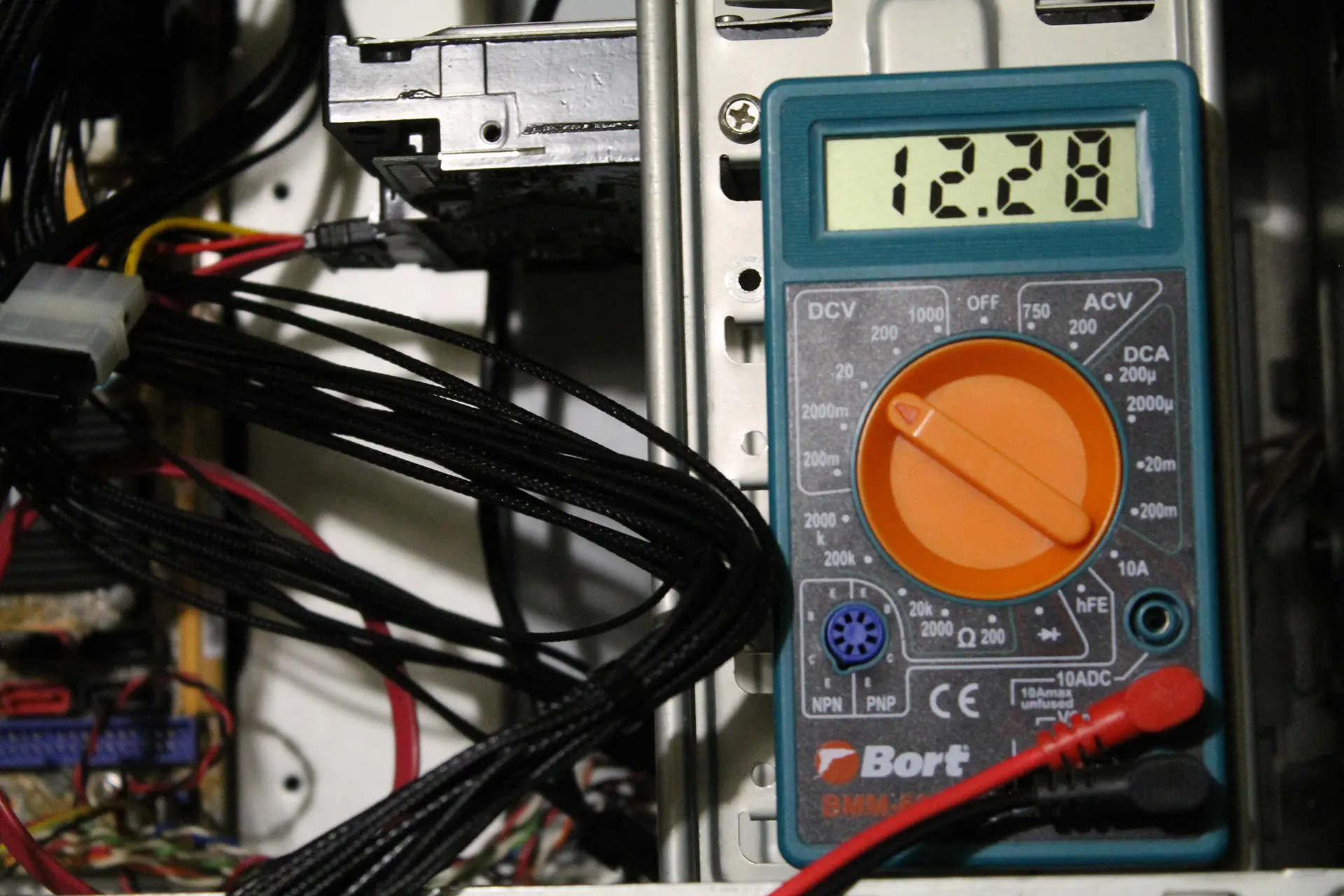

После этого смонтируем блок питания в наш тестовый ПК, чтобы при помощи мультиметра измерить фактические напряжения на линиях SATA/Molex, CPU/GPU и 600W (12V-2X6) уже непосредственно во время работы под небольшой и высокой нагрузкой. Низкой нагрузкой будем считать работу ПК без запуска каких-либо игр и программ, а высокую нагрузку мы создадим специально, запустив стресс-тест в AIDA64. В этом случае замеры будем производить спустя 20 минут работы стресс-теста.

Результаты измерений представлены в таблице ниже:

Спецификации

Вердикт

Инженеры из 1STPLAYER, безусловно, хорошо понимают, что нужно геймеру при сборке ПК. Блок питания 1STPLAYER NGDP ATX 3.1 GOLD 850W, помимо оптимальной мощности в 850 Вт, предлагает подчёркнуто геймерский дизайн, соответствие новейшим стандартам ATX 3.1 и PCIe 5.1, а также оптимальную конфигурацию модульно подключаемых кабелей. На один кабель питания CPU или PCIe тут приходится один комбинированный разъём, вместо пары расположенных последовательно, а все «Молексы» вынесены на отдельный кабель. Также на корпусе блока питания есть целых два разъёма 12V-2X6 для подключения кабеля питания для топовых видеокарт от NVIDIA с передаваемой мощностью 600 Вт, видимо, на случай выхода из строя одного из них. При этом, цена данного блока питания в российской рознице составляет чуть более 10 000 рублей, что относительно недорого по меркам аналогичных решений. А для тех, кому мало 850 Вт, существует также модель 1STPLAYER NGDP ATX 3.1 GOLD, способная выдавать до одного киловатта мощности.
