Сегодня мы покажем Вам один очень интересный и не совсем обычный блок питания, выпущенный игровым брендом AORUS, принадлежащим известной компании GIGABYTE, которая уже давно занимает одно из лидирующих мест на рынке комплектующих для ПК.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Модель носит полное название AORUS P1200W 80+ PLATINUM MODULAR, а сокращённо – GP-AP1200PM. Собственно, в этом наборе букв и цифр зашифровано то, что его максимальная мощность составляет 1200 Ватт, он получил платиновый сертификат по программе эффективности 80 Plus и имеет модульную конструкцию, позволяющую подключать только необходимые кабели.

Скажу так, блоки питания, выдающие свыше одного киловатта – это уже априори весьма недешёвая экзотика, рассчитанная на самых хардкорных геймеров, оверклокеров и прочих энтузиастов (майнеры не упомянуты будут к ночи). А помимо этого, тут ещё есть и встроенный прямо в сам блок питания дисплей, что совсем уже, мягко говоря, неординарно. Заинтриговал, я надеюсь. А теперь пора переходить к детальному обзору и тестированию данной диковинки.

Упаковка и комплектация

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Как у других подобных продвинутых моделей блоков питания, упаковка достаточно большая и увесистая. Состоит из внешней коробки из тонкого картона, на которой содержится изображение девайса и много сведений о нём, включая данные о электрических параметрах и комплекте поставки. Внутри этой коробки вставлена стандартная картонная коробка с надписью Aorus. В ней расположен сам блок питания, зафиксированный парой проставок из вспененного полимерного материала, а также комплект поставки в виде специальной сумочки на липучке с набором кабелей внутри.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Тут имеется стандартный кабель питания от розетки, а также подсоединяемые к нему кабели для подключения к компонентам внутри системного блока, которые мы рассмотрим подробнее чуть позже, интересный кабель для цифрового мониторинга работы блока питания, с внутренней колодкой USB 2.0 для подключения к соответствующим контактам на материнской плате на одном конце и Micro USB – на другой, набор из восьми монтажных винтов и очень краткой инструкции в виде листка, сложенного гармошкой.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Набор модульно подключаемых кабелей состоит из одного кабеля питания материнской платы 20+4 пин (маркирован как M/B), пары восьмипиновых кабелей питания процессора (CPU), шести кабелей питания PCI Express 6+2 пин (PCI-E), четыре из которых имеют сразу по две колодки на одной линии, четырёх кабелей питания SATA, по четыре коннектора на каждом, пары кабелей с тремя коннекторами Molex на каждом и с коннектором для флоппи-дисковода на конце. Ну а вдруг пригодится, благо через подобные разъёмы порой получают питание и некоторые современные комплектующие, не имеющие никакого отношения к старым жёстким дискам, дисководам и, тем более, дискетникам. К теме кабелей мы ещё вернёмся, когда будем говорить об особенностях монтажа.

Внешний вид

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

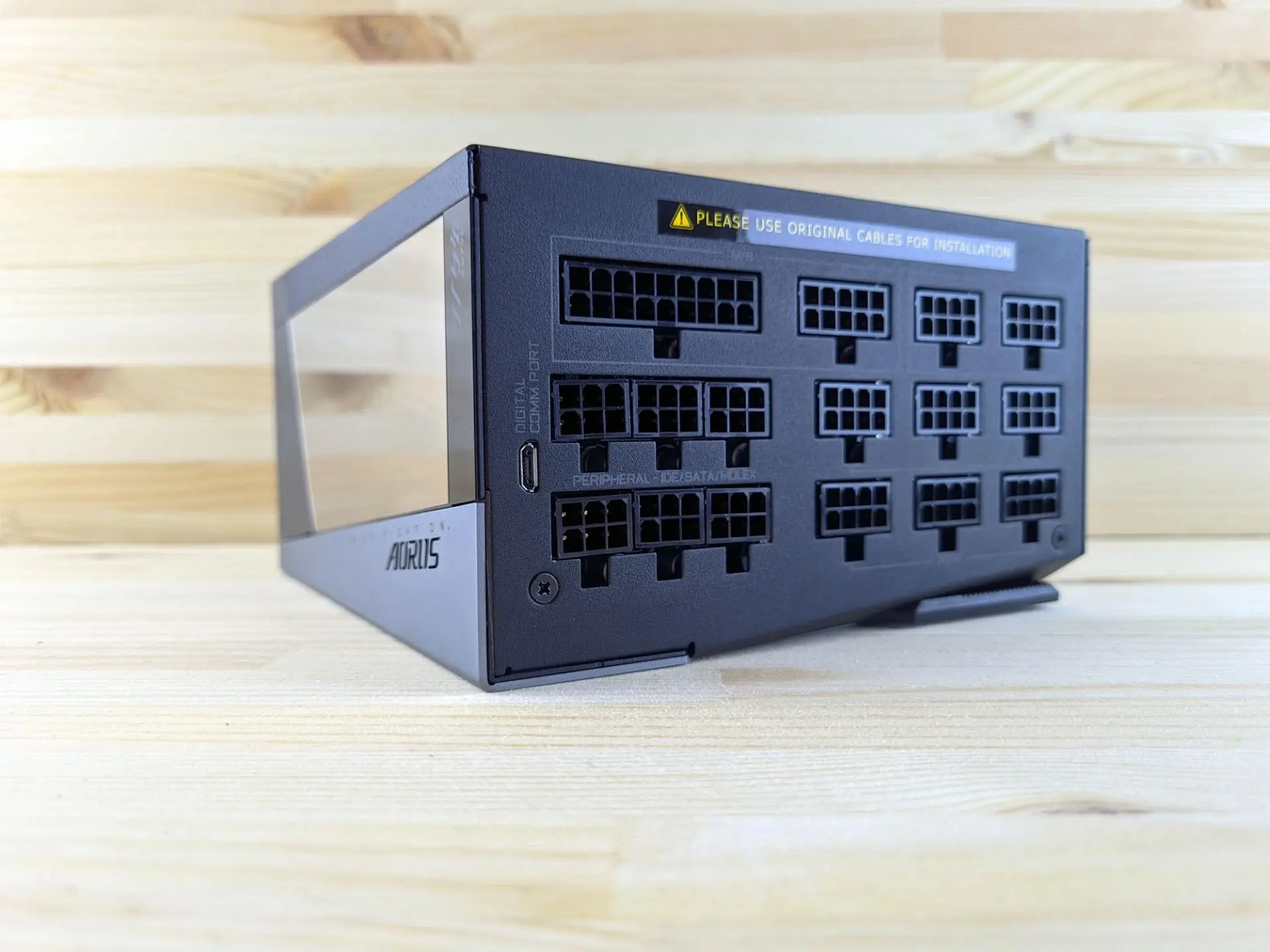

Внешний вид самого блока питания весьма эффектен. Я бы даже сказал, что с дизайном несколько перестарались, явно делая на нём особый акцент. Везде обыграна тема какой то-угловатости, ухода от привычных прямых углов к ломаным поверхностям. Металлические листовые панели имеют неправильную форму, один угол и вовсе слегка скошен, наклейка с характеристиками – нарочно сделана кособокой.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

На боковой стороне – зеркало подобной косой формы, которое на самом деле превращается в полноценный дисплей, показывающий текущие параметры работы блока питания, когда ПК включён.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

На нижней поверхности сквозь идущие под углом прорези видно достаточно большой вентилятор с диаметром крыльчатки 140 мм. За ним можно разглядеть достаточно крупные массивные конденсаторы и текстолит с некоторыми элементами, отметив при этом весьма аккуратный монтаж. Никакого налитого щедрой рукой клея, кривых конденсаторов и неаккуратных спутанных проводов, что уже внушает доверие. В целом, качество отдельных элементов и сборки образцовое.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Особенности монтажа

В плане монтажа в системный блок всё стандартно, блок питания имеет типичные габариты 150×160×86 мм, но при его установке и фиксации «наживить» комплектные винты с низкими шляпками и короткой резьбовой частью оказалось чуть сложнее, чем стандартные.

Основные особенности монтажа связаны с кабелями, которые выполнены в виде «слепленных» параллельно проводов, наподобие старого шлейфа IDE, что не очень хорошо при их расположении непосредственно в свободном объёме корпуса, так как занимает много места и создаёт преграду для циркуляции воздушных потоков. А вот для скрытого монтажа за правой боковой стенкой, если такое поддерживается корпусом ПК, данный вариант с плоскими шлейфами подходит неплохо.

Есть и некоторые незначительные особенности, не заметные на первый взгляд. Например, коннекторы питания SATA и Molex расположены такой стороной, которая делает более удобным их подключение при схеме компоновки системного блока с нижним расположением блока питания, что характерно для многих современных ПК. На конце каждого кабеля питания SATA последний коннектор сделан прямым, что делает более удобным подключение накопителей в некоторых случаях, а остальные расположены под прямым углом к шлейфу.

Комбинированные коннекторы, состоящие из основной и дополнительной колодки, такие, как коннектор питания материнской платы, процессора и видеокарт, разделяются на отдельные колодки путём продольного скольжения одной колодки по пазам в другой. Это позволяет достаточно надёжно их фиксировать вместе и избегать произвольного разъединения во время подключения к разъёму.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Плавно переходя к следующему пункту, где я буду измерять параметры тока на проводах разных линий, отмечу, что делать это не совсем удобно, когда все провода чёрные, а не красного, жёлтого, оранжевого, чёрного и некоторых других цветов, что позволяет их сразу идентифицировать как относящихся к определённым линиям питания по стандарту ATX.

Тесты

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Первым делом я подключил к блоку специализированный тестер для измерения параметров напряжения на разных линиях при помощи кабелей с коннекторами для питания материнской платы и процессора, видеокарт PCI Express, накопителей SATA и IDE, дискетника. Тестер показал следующие результаты:

НоминалПоказания тестера
+12 В12,1 В
-12 В11,9 В
+5 В5,0 В
+3,3 В3,3В

В общем, всё примерно соответствует номиналу. Однако, стоит отметить, что данный тест происходит почти без нагрузки, поэтому смонтируем наш блок питания на 1200 Ватт в реальную сборку и проведём ряд замеров с помощью стандартного мультиметра во время простоя системы и под нагрузкой, искусственно созданной при помощи утилиты AIDA 64. Тесты измерений представлены в таблице ниже:

НоминалВ простоеПод нагрузкой
3,3 В3,34…3,35 В3,34 В
5 В5,06 В5,06 В
12 В12,16…12,17 (Molex/SATA);
12,17…12,18 (CPU, PCIe)
12,17…12,18 (Molex/SATA);
12,17…12,18 (CPU, PCIe)

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum
Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum
Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

В целом, результат под нагрузкой практически не изменился, что уже хорошо. Сама же AIDA 64 при этом в разделе статистики показывала следующие результаты:

НоминалПоказания AIDA 64
3,3 В3,344 В
5 В5,040…5,080 В
12 В12,096 В

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum
Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Во время работы встроенный в блок питания дисплей также показывает ряд различных параметров: силу тока на линиях 3,3 В, 5 В и 12В, потребляемую мощность по каждой линии и общую, выдаваемую блоком питания, его температуру и скорость вращения вентилятора. В целом, тут вполне можно было бы обойтись и более простым монохромным дисплеем, но производитель решил удивить нестандартным решением в виде полноценного цветного ЖК-экрана с анимированным роботом и демонстрацией заставки при включении ПК.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum
Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum
Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum
Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

При желании и использовании соответствующего ПО, он даже может проигрывать GIF-анимации и видеоролики. А прямо под ним расположен логотип бренда Aorus, при включенном питании переливающийся всеми цветами RGB-радуги. Дорого-богато, в общем.

Тест-драйв блока питания GIGABYTE 1200W GP-AP1200PM Platinum

Итоги

Да, блок питания AORUS P1200W 80+ PLATINUM MODULAR, он же GP-AP1200PM, обладает очень хорошими характеристиками в виде максимальной мощности в 1200 Ватт и широкими возможностями для подключения весьма прожорливых и многочисленных комплектующих. Он подойдет и для конфигураций с парой топовых игровых видеокарт, и для построения небольшой домашней майнинг-фермы, и для оверклокинга. И, конечно же, понравится любителям создавать красивые и необычные сборки за счёт встроенного логотипа с RGB-подсветкой и самого настоящего встроенного цветного LCD-дисплея, что само по себе уже достаточно редкая экзотика. Но вот цена за всё это предсказуемо не маленькая и составляет чуть более 30 тысяч рублей в российской рознице. Что прямо говорит о том, что этот продукт далеко не для всех.
