Обзор материнской платы Gigabyte B760 Gaming X AX DDR4
Вы либо знаете, что это такое, либо предпочитаете покупать уже готовые ПК в магазине. Но, во втором варианте, те, кто эти ПК собирают, так или иначе пытаются сэкономить на всём, что напрямую не повышает характеристики производительности готовой сборки, а результатом такой экономии чаще всего является установка менее функциональной материнки и дешёвого блока питания. Впрочем, не стоит недооценивать роль качественной и функциональной материнской платы при сборке ПК, также, как и качественного питальника, ведь от них напрямую зависит стабильность работы системы и возможности по дальнейшему апгрейду ПК и разгону комплектующих.
Упаковка и комплектация
Материнская плата Gigabyte B760 Gaming X AX DDR4 имеет типоразмер ATX и поставляется в коробке с цветастым красивым изображением космодесантника будущего в киберброне. Ну, или просто антропоморфного робота — понять сложно.
Внутри нас ожидает сама плата в антистатическом пакете, а также пара стандартных кабелей SATA чёрного цвета, у одного из которых угловой коннектор, выносная Wi-Fi антенна в виде крыла, пара пакетиков с маленькими винтами для крепления SSD NVMe, которые легко теряются, пара небольших буклетов с какой-то не особо нужной информацией.
Внешний вид и основные особенности

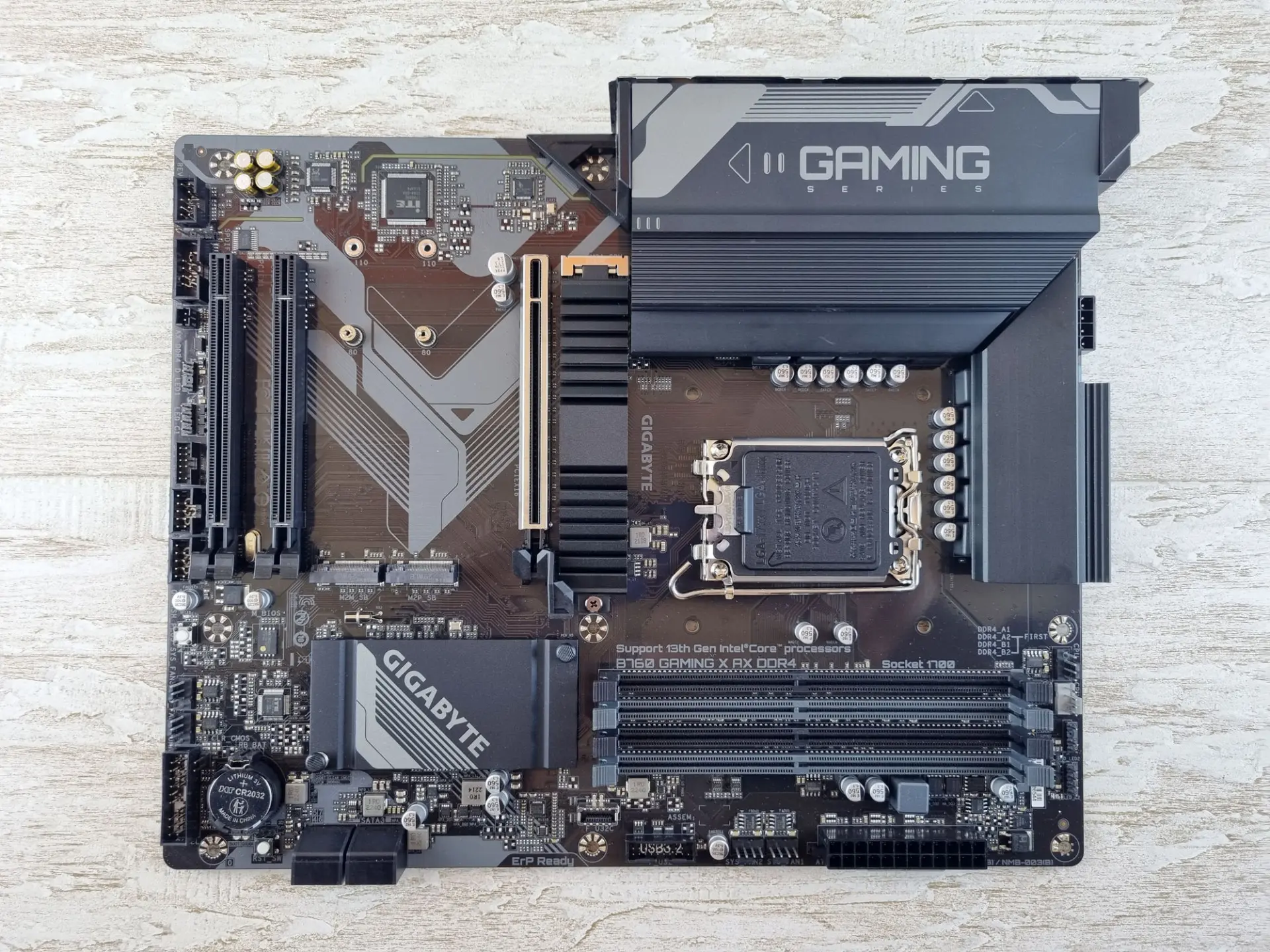

Итак, наша материнка — вот она, перед нами, во всей своей лаконичной красоте — оптимальный баланс в меру лаконичного, в меру брутально-геймерского дизайна. Тут нет ничего лишнего, например, собственной системы подсветки, зато выделяются массивные радиаторы подсистемы питания процессора, накрывающие собой и зону разъёмов задней панели. Всё это сделано очень монолитным и без отдельной жестяной заглушки, которую многие к тому же забывают установить в корпус перед установкой всего остального.
Материнская плата, как и следует из её названия, основана на новом интеловском чипсете Intel B760, который был выпущен буквально в начале этого года. Данный чипсет обеспечивает поддержку процессоров Intel на архитектуре Raptor Lake, это различные Intel Core самого последнего на данный момент времени, 13-го поколения, но также поддерживаются и более ранние интеловские процессоры 12-го поколения Alder Lake, также использующие разъём LGA 1700, имеющийся на данной материнской плате.
Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;) Нас уже 3197 человек!
При этом имеется достаточно мощная подсистема питания процессора, обеспечивающая стабильную работу. Система питания CPU подключается к соответствующей 12 В линии блока питания через два четырёхконтактных разъёма, а гибридный цифровой VRM (Voltage Regulator Module) построен по схеме 8+1+1 фаза, при том, в составе фаз питания процессорных ядер и встроенного GPU используются схемы DrMOS (Driver+MOSFET) на 60 А.
Gigabyte B760 Gaming X AX DDR4 поддерживает установку оперативной памяти стандарта DDR4, в то время, как есть модификация данной материнской платы без DDR4 в названии — там используется уже более новая память DDR5. Тут же можно установить до четырёх модулей памяти DDR4 с частотой до 5333 МГц объёмом до 32 Гб каждый, итого получив 128 Гб с поддержкой двухканального режима, чего и так хватит за глаза на несколько лет вперёд, даже если активно играть в новые игры. Не стоит упускать из виду и то, что данная материнская плата поддерживает PCI Express 4.0, включая слот для установки видеокарты и три слота M.2 под установку SSD NVMe накопителей.
При этом, слот для подключения видеокарты усилен дополнительным внешним металлическим корпусом, а расположенное над ним посадочное место для накопителя SSD NVMe снабжено радиатором и особым механизмом фиксации накопителя EZ-Plus. К этому моменту мы ещё вернёмся в следующем пункте, где будем говорить уже про опыт реальной сборки системы на основе данной матплаты. В теории наличие портов M.2 PCIe 4.0×4 обещает нам скорости чтения до 7000 Мб/с при использовании поддерживающих данный стандарт накопителей, против 3500 Мб/с для PCIe 3.0. И мы это даже проверим в следующем пункте, а пока пройдемся по оставшимся особенностям.
У материнской платы достаточно продвинутый встроенный функционал по части аудиосистемы и сетевых подключений. Так, имеется возможность подключить аудиосистемы вплоть до 7.1, за вывод звука отвечает чип от Realtek. Уже другой чип от всё того же Realtek отвечает за подключение к сети по Ethernet на скоростях до 2,5 Гбит/с. Помимо этого имеется встроенный Wi-Fi от AMD с выносной антенной, работающий на частотах 2,4/5/6 ГГц и Bluetooth 5.2, обеспечивающий передачу данных на скорости до 1,2 Гбит/с.
На материнской плате расположены процессорный разъём LGA 1700, слот для видеокарты PCIe 4.0×16, работающий от процессора и ещё пара слотов PCIe 3.0×16 в нижней части платы, работающих от чипсета, четыре слота под оперативную память стандарта DDR4 с поддержкой двухканального режима работы, три посадочных места M.2 под SSD NVMe форм-факторов 22110/2280 с поддержкой PCIe 4.0.
Разъёмы для подключения жестких дисков по SATA (поддерживается скорость передачи данных до 6 Гбит/с) выполнены в виде блока из четырёх коннекторов, расположенных на краю материнской платы и развёрнутых в сторону передней панели для удобства кабель менеджмента в новомодных корпусах с боковой стеклянной стенкой и скрытой проводкой кабелей.
А персонально для тех, кому очень хочется праздника посреди однообразия серых будней, тут предусмотрели по паре разъёмов для подключения светодиодных лент ARGB на 5 В и 12 В RGB, расположены они над слотами для модулей оперативной памяти. Каждый разъём для подключения вентиляторов поддерживает подключение помпы водяной системы охлаждения, для чего обеспечивается режим питания 12 В / 2 А (мощность составляет 24 Вт) с обеспечением защиты от перегрузки, всего таких разъёмов шесть штук.
На заднюю панель выходят разъёмы USB 3.2 Gen 2 (красного цвета), два USB 3.2 Gen 1 (синие), пять USB 2.0 (чёрные + один белый с надписью BIOS USB), пара гнезд для подключения Wi-Fi антенны, гнездо LAN RJ-45, по одному DisplayPort 1.2 и HDMI 2.0 и шесть аудиоразъёмов.
Тестовый стенд
Данный обзор можно назвать полноценным тестом, так как на базе данной материнской платы Gigabyte B760 Gaming X AX DDR4 я собрал полноценный тестовый ПК. Ну, как полноценный — в виде основных компонентов системы и подключенного блока питания, и всё это без монтажа в корпусе просто было размещено на столе на специальных резиновых матах. Вообще, этот стенд понадобился мне в первую очередь для тестирования SSD NVMe с интерфейсом PCIe 4, благо данная материнка как раз данный стандарт поддерживает, ну и заодно её саму в деле посмотреть удалось, а не только изучить спецификации и покрутить прямоугольный кусок текстолита в руках.
Я установил на материнскую плату процессор Intel Core i5-12600K с монстроузных размеров кулером be quiet! Dark Rock Pro 4 (монтаж которого, к слову — далеко не сахар), предварительно установив 16 Гб оперативной памяти стандарта DDR4 в виде пары модулей Goodram Iridium PRO (IRDM PRO IRP-3600D4V64L17S/16GDC) по 8 Гб в двухканальном режиме, после сборки и запуска системы активировав в BIOS настройку XMP профиля DDR4-3600 17-19-19-39-58 — 1,35 В.
Дискретной видеокарты в сборке не было, систему Windows 10 Pro актуальной версии установил на KingSpec M.2 NVMe SSD XF2280 PCIe Gen 4 x 4, все основные характеристики которого отображены в его названии. И запитал всё это от блока питания Zalman ZM700-GV на 700 Вт, благо, блок хоть и достаточно старый, но мощный и имеет необходимые колодки 4+4 пина для питания системы процессора.
Какой опыт я извлек из процесса более-менее полновесной сборки на данной материнке? Огромных размеров кулер, способный обеспечить оптимальный тепловой режим процессорам с TDP 250 Вт, нависал прямо над всей сборкой планок оперативной памяти, и тут скорее заслуга проектировщиков кулера и не слишком высоких модулей памяти без всяких дизайнерских изысков на радиаторах, что всё это как-то компактно соседствовало, но не мешало друг другу.
Интересней дела обстоят с нашим SSD NVMe, который я установил в самый верхний разъём. Тут есть несколько примечательных моментов. Данный SSD имеет стандартную длину 80 мм, при том, что верхний разъём M.2, как и нижние, номинально поддерживает длины 80/110 мм, но по факту как раз заточен под установку 80 мм SSD NVMe, который фиксируется специальным фиксатором с защелкой и подпружиненным поворотным механизмом, который производитель назвал EZ-Plus. При этом сверху на SSD ставится радиатор, носящий гордое наименование Thermal Guard, с одной стороны задвигаясь небольшим “язычком” в паз на модифицированном разъёме M.2, а с другой стороны прижимаясь стандартным винтиком к стойке как раз на длине 110 мм. При этом с чипами SSD он контактирует посредством липкой терморезинки на нижней поверхности. Так вот, упомянутый фиксатор EZ-Plus для SSD, судя по всему, легко ломается — на нашем тестовом образце уже был сколот небольшой кусочек пластика и фиксатор не выполнял свою функцию, в итоге SSD пришлось просто прижимать за счёт установки радиатора.
Но и тут есть пара моментов — устанавливать радиатор на место и снимать его не совсем удобно из-за мешающейся увеличенной “педальки” фиксации видеокарты на расположенном слишком близко слоте PCIe для видеокарты, а также при фиксации радиатора винтом возникает, во всяком случае, в нашем случае, возник достаточно ощутимый изгиб SSD NVMe.
Что до комплектной антенны Wi-Fi, отдалённо напоминающей спинной плавник акулы или крыло от “Боинга”, я сначала сетовал на её неустойчивость на столе — она достаточно легкая, с небольшим по площади основанием, легко падает, если задеть идущий к ней провод. На самом деле в основании этой антенны стоит достаточно мощный магнит, благодаря которому её можно устанавливать на металлические панели корпуса ПК хоть сверху, хоть сбоку, и она будет надежно фиксироваться на нём.
Первым делом при включении системы я изучил местную версию UEFI BIOS. Всё я конечно перечислять не буду, но остановлюсь на более интересных моментах, приложив “скриншоты”, снятые, как может заметить внимательный читатель, в весенний солнечный день на обычный фотоаппарат. В целом, тут всё стандартно, так что не буду особо останавливаться на каждом пункте, отмечу лишь некоторые особенности.
Например, тут есть возможность весьма гибко настраивать работу вентиляторов, строя график по семи точкам, при том, выбирая, будет ли прирост скорости вращения нарастать линейно на отрезке между заданным диапазоном температур, или переключение будет происходить резко по достижении определённой заданной температуры. График будет выглядеть, соответственно, в виде наклонных прямых или “лесенки”.
Также тут есть весьма полезная функция Q-Flash Plus, позволяющая производить обновление BIOS материнской платы буквально нажатием одной расположенной на ней кнопки, даже не устанавливая процессор и оперативную память! Файл с прошивкой BIOS записывается на чистую USB-флешку, переименовывается в gigabyte.bin, далее данная флешка вставляется в упомянутый выше разъём BIOS USB с “язычком” белого цвета, на запитанной от блока питания материнской плате нажимается соответствующая кнопочка и всё готово! Возможно, в ряде случаев это спасёт от похода в сервис-центр с прошивкой соответствующей микросхемы на программаторе отдельно от материнской платы, когда компьютер не захочет запускаться в принципе. В общем, лишним такой функционал явно не будет.
После установки Windows 10 система сама подтянула фирменную утилиту Gigabyte Control Center, через которую можно установить и обновлять драйвера, а также управлять некоторым функционалом продуктов Gigabyte. Я, правда, по старинке скачал все дрова с официального сайта и поставил в ручном режиме, что также не воспрещается (заодно и дистрибутивы на всякий случай иметь под рукой).
Далее протестировал скорость работы нашего системного SSD NVMe, в роли которого, я напомню, выступил KingSpec M.2 NVMe SSD XF2280 PCIe Gen 4 x 4. Для данной модели производителем заявлена максимальная скорость последовательного чтения в 4800 Мб/с и 4500 Мб/с на запись при подключении по PCIe 4.0 по результатам тестов в Crystal Disk Mark 7.0.0 по усреднённому результату пяти тестовых проходов с размером файла в 1 Гб. Мне удалось в том же тесте получить результаты, аналогичные эталонным, чуть ниже на чтение и чуть выше на запись, в пределах статистической прогрешности. На тестовом файле размером 128 Мб и вовсе удалось получить скорость записи в районе 4665 Мб/с при 4795 на чтение. Отмечу также, что в моём случае данный SSD NVMe при этом ещё и использовался как системный диск.
Вердикт
Gigabyte B760 Gaming X AX DDR4 при цене около 14 000 рублей в российской рознице предлагает неплохие возможности по сборке ПК на базе процессоров Intel Core новейшего 13-го поколения или предыдущего 12-го поколения с LGA 1700, используя при этом сверхбыстрые SSD NVMe накопители PCIe 4.0 в количестве до трёх штук и максимально распространённую оперативную память стандарта DDR4, которой можно установить до 128 Гб четырьмя работающими в двухканальном режиме модулями. А для тех, кто считает, что уже пришла пора переходить на более новый стандарт оперативной памяти DDR5, существует версия данной материнской платы под DDR5. Также стоит иметь ввиду продвинутую встроенную аудиосистему и богатые возможности организации скоростного проводного и беспроводного сетевого подключения без установки дополнительного оборудования.
