GamerStorm PS1000P Platinum SFX – небольшой, но высокопроизводительный блок питания для сборки игровых ПК в компактных корпусах. Блок питания форм-фактора SFX способен выдать до 1000 Вт суммарной мощности и имеет полностью модульную схему подключения кабелей, в том числе – выделенную 600 Вт линию с коннектором 12V-2x6 для топовых моделей видеокарт линейки GeForce RTX.
В материале:
- Упаковка и комплектация
- Дизайн блока питания
- Возможности подключения компонентов системы
- Основные характеристики блока питания
- Тестирование блока питания
- Спецификации
- Подведём итоги
Плюсы
- Огромная мощность 1000 Вт в крошечном форм-факторе SFX;
- Полная поддержка стандартов ATX 3.1 и PCIe 5.1;
- Честная линия 12V-2×6 мощностью до 600 Вт для флагманских видеокарт;
- Сертификация Cybenetics Platinum (высокая реальная энергоэффективность);
- Способность выдерживать кратковременные скачки мощности до 235% по всем линиям;
- Отличный комплект поставки с рамкой-адаптером на ATX и тестером запуска;
- Увеличенная гарантия до 7 лет.
Минусы
- Полное отсутствие физического тумблера включения/выключения на корпусе;
- Разъёмы модульных кабелей слегка выступают за пределы корпуса, что критично в сверхплотных сборках;
- Странное решение маркетологов не указывать мощность 1000 Вт на лицевой стороне коробки.
Упаковка и комплектация

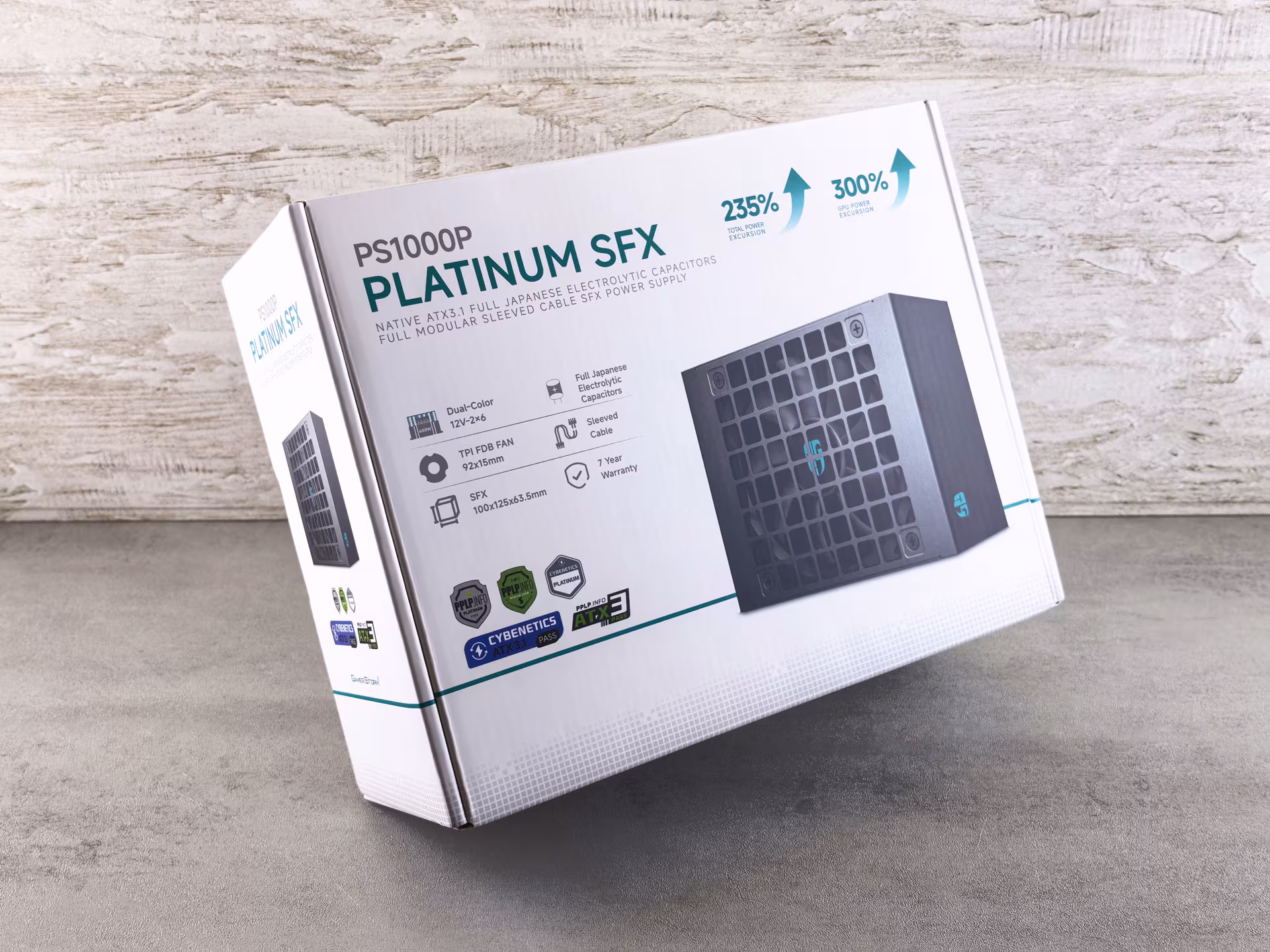

Блок питания GamerStorm PS1000P Platinum SFX поставляется в коробке белого цвета, на которой есть его изображение, а также приведены подробные характеристики и графики зависимости энергоэффективности и скорости вращения вентилятора от фактической нагрузки. Лично мне только не понятно, почему на самом видном месте нет указания о мощности в 1000 Вт – всё же это ключевая особенность данного блока питания. Тем более, с учётом компактного форм-фактора SFX.

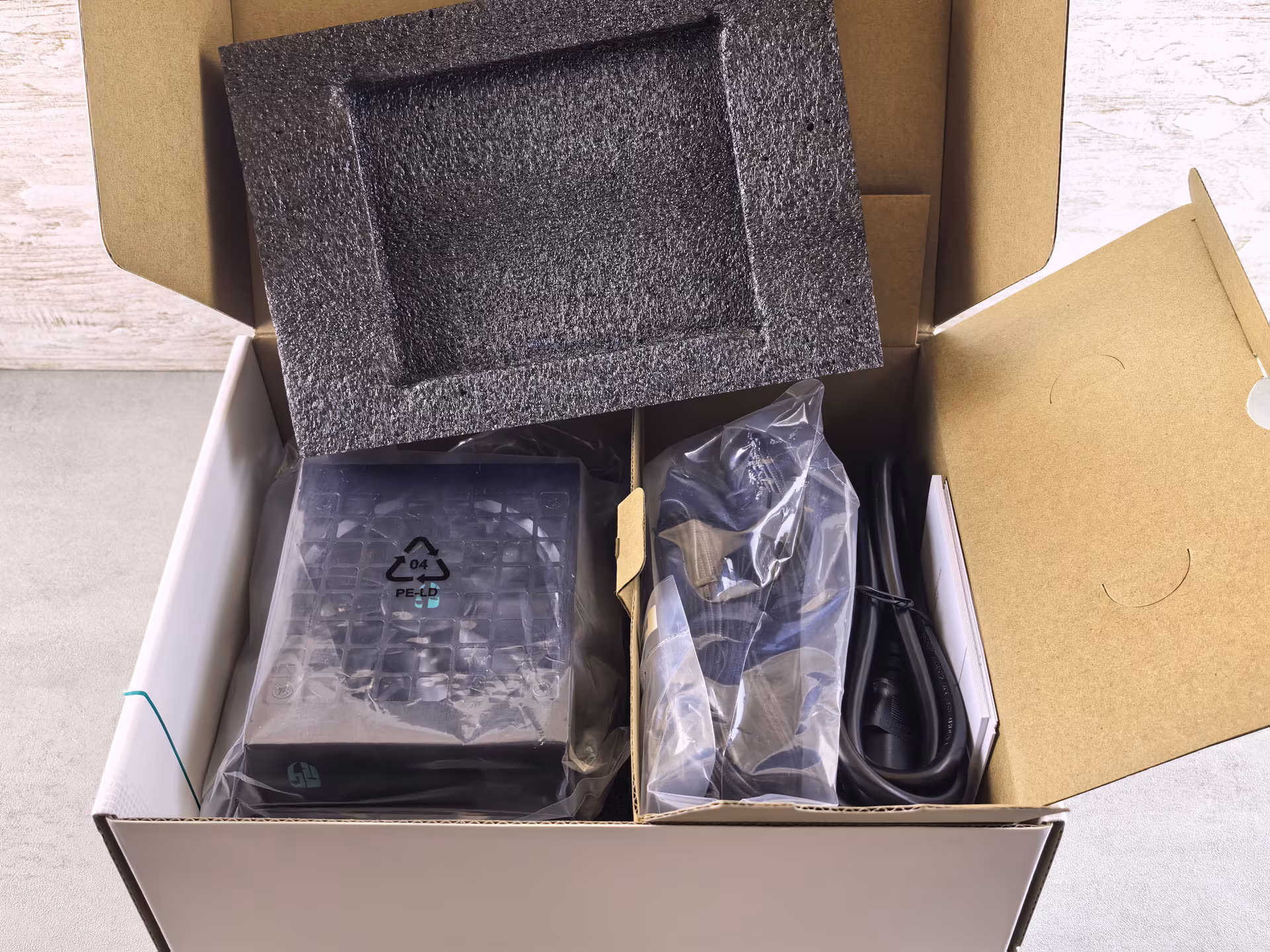

Внутри коробки блок питания зафиксирован мягкими вставками, защищающими от случайных падений и ударов.

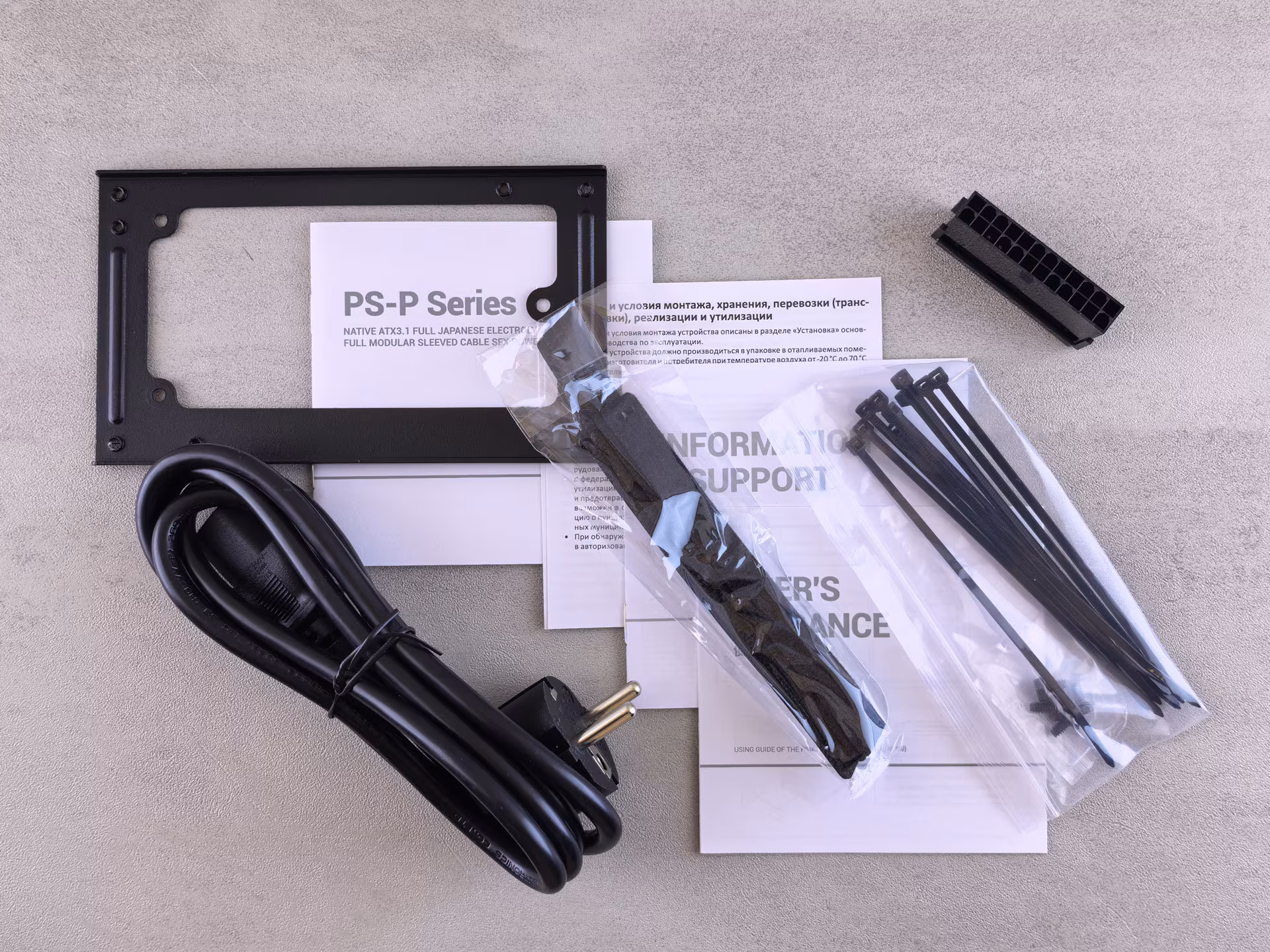

В комплект поставки входит набор модульно подключаемых кабелей питания компонентов системы, стандартный кабель для подключения ПК к розетке, рамка-адаптер для установки SFX блока питания в обычный корпус на место полноразмерного блока питания стандарта ATX, четыре стандартных винта для фиксации блока питания, два набора монтажных стяжек, обычных пластиковых и матерчатых с липучкой, а также специальная колодка, при присоединении которой к кабелю питания материнской платы можно запустить блок питания в тестовых целях отдельно от остального оборудования.
Дизайн блока питания

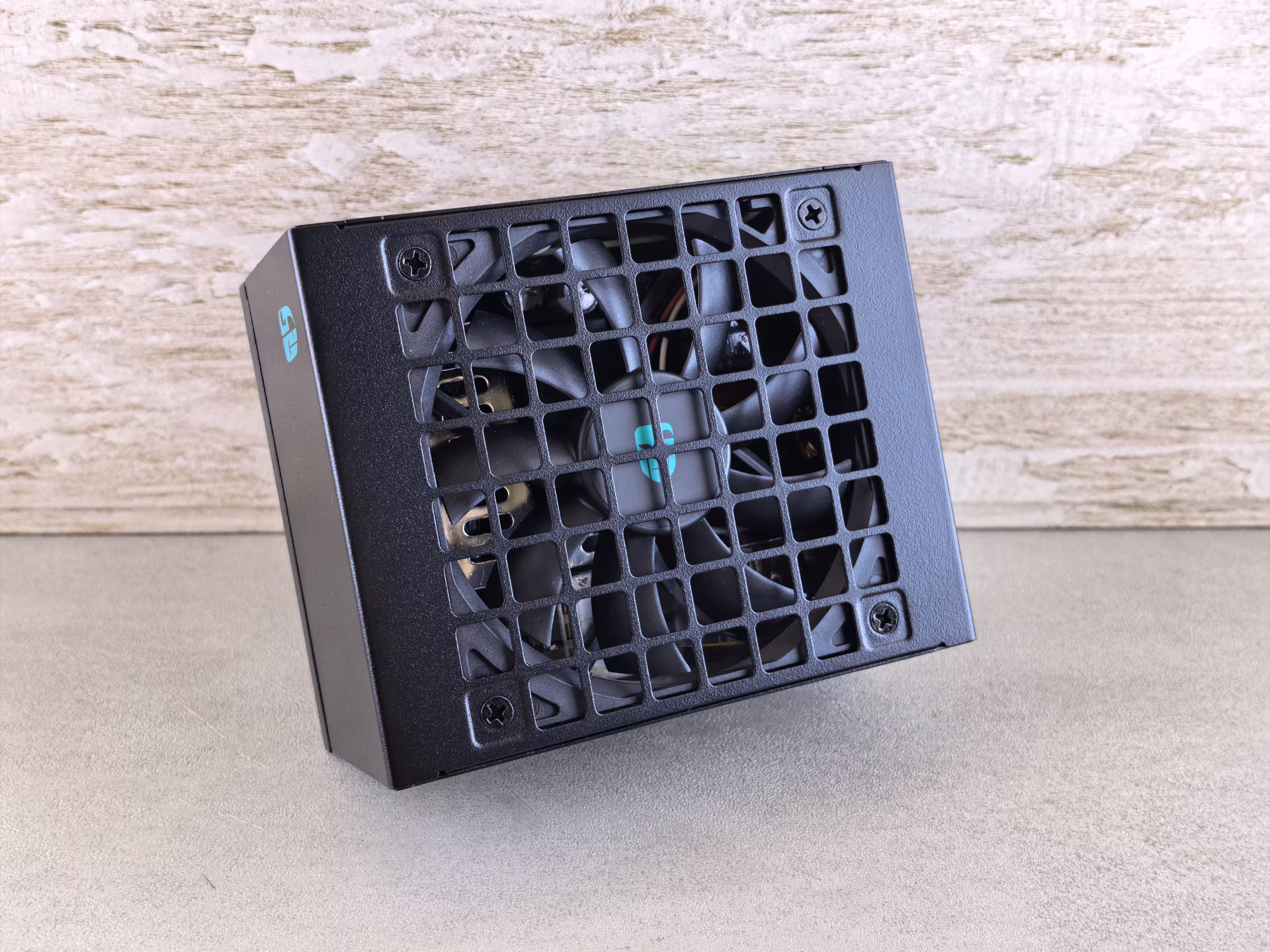

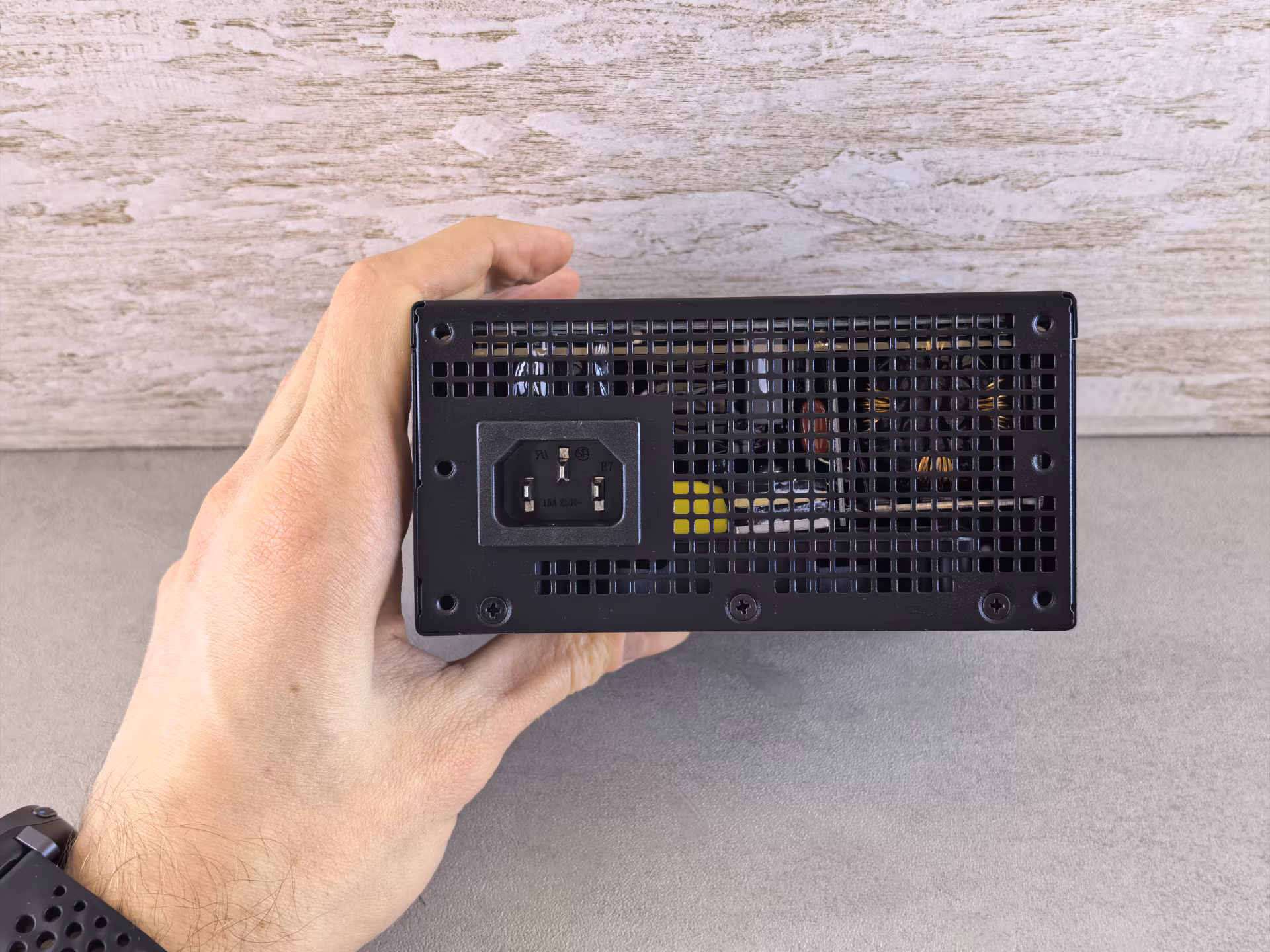

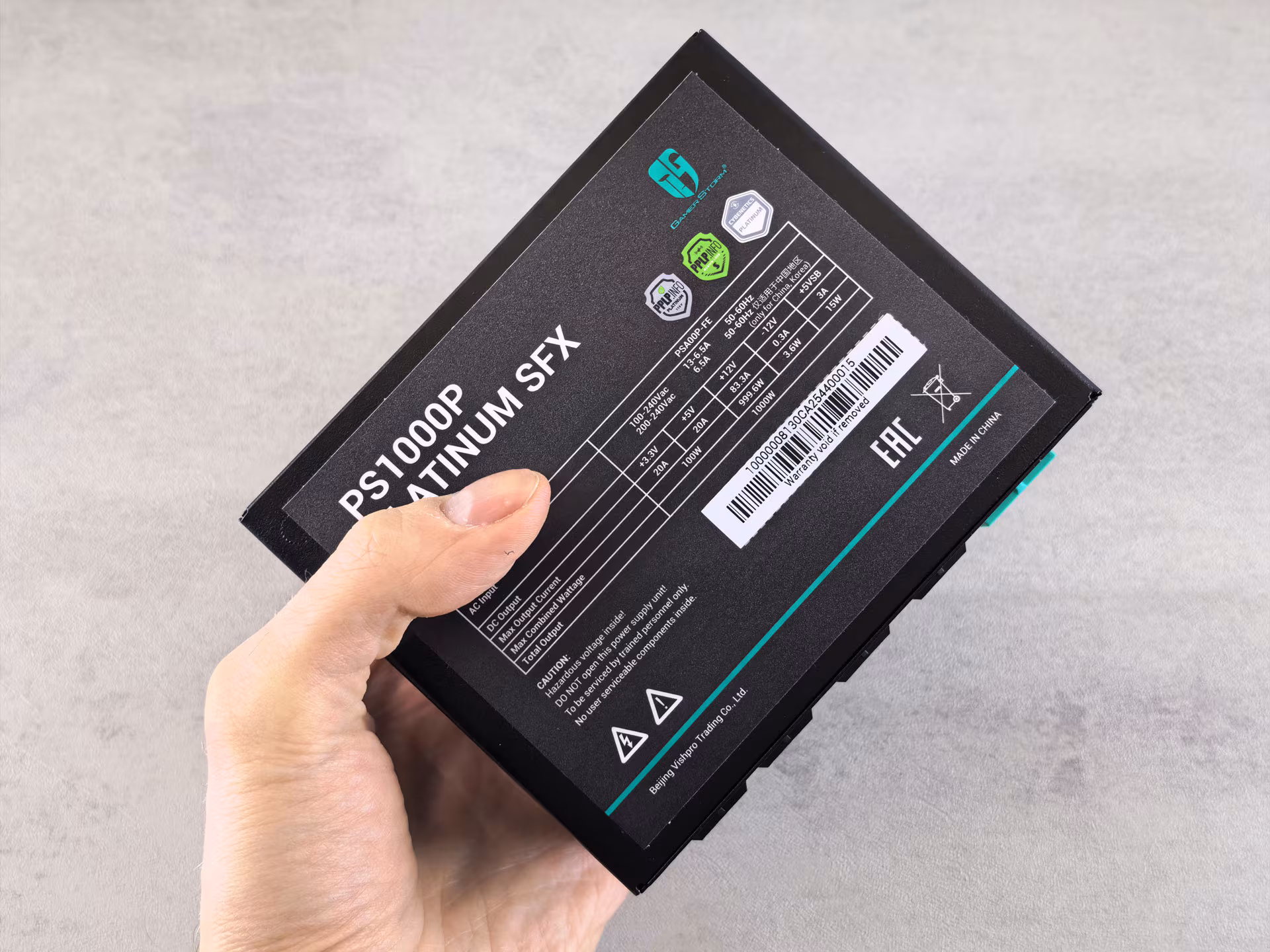

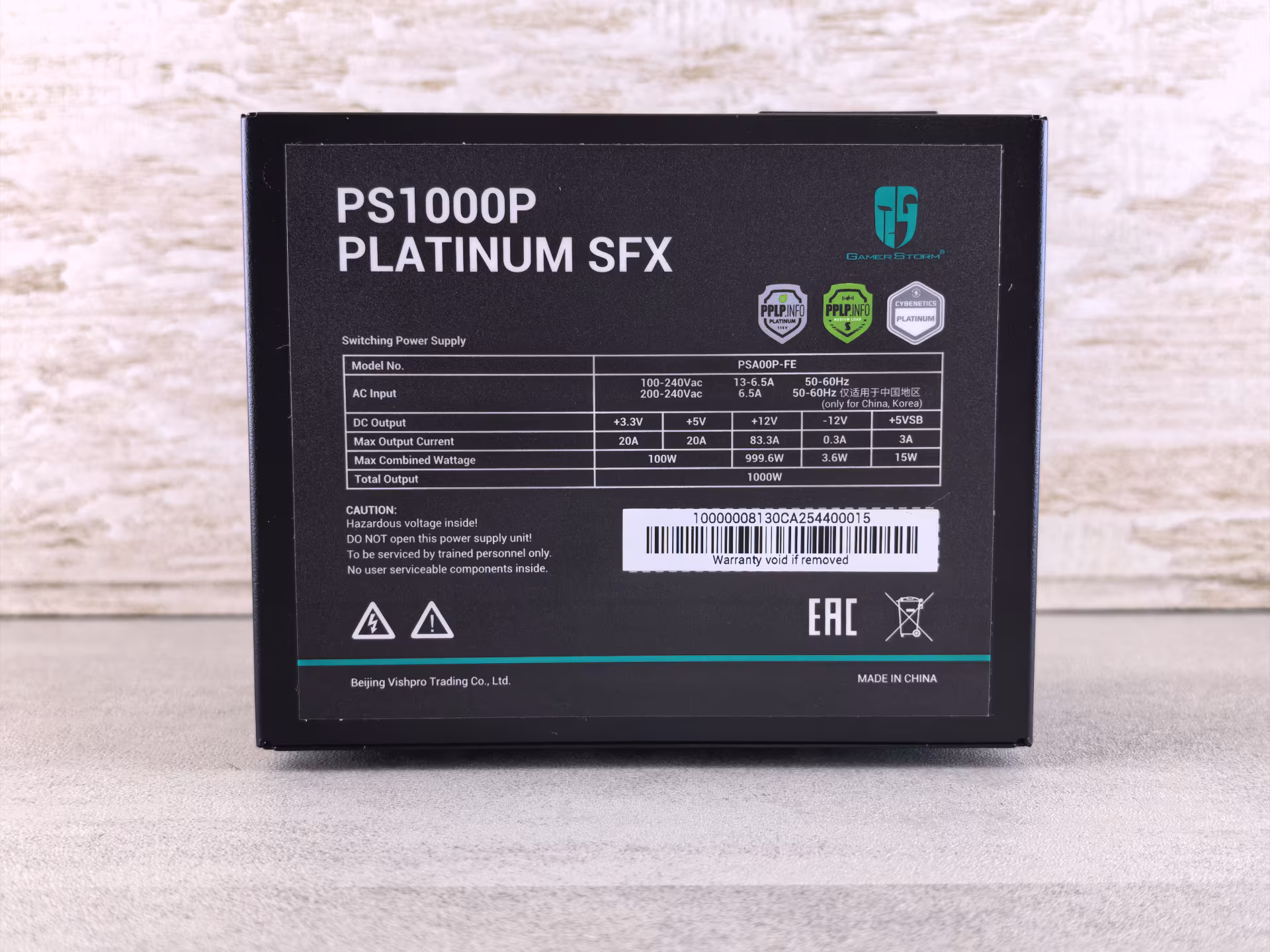

Выполненный в компактном форм-факторе SFX, блок питания GamerStorm PS1000P Platinum SFX имеет размеры 100x125x63,5 мм по длине, ширине и высоте соответственно. На нижней стороне за решёткой в виде выштампованных квадратных отверстий расположен вентилятор типоразмера 92 мм x 92 мм с гидродинамическим подшипником (FDB). По поводу схожести дизайна этого и других блоков питания GamerStorm с блоками питания от DeepCool уже не раз говорил и в очередной раз напомню, что GamerStorm является дочерним брендом DeepCool, чем и объясняется такая схожесть, включая характерную решетку вентилятора и некоторые отдельные элементы бирюзового цвета, выделяющиеся на контрасте с чёрной матовой поверхностью блока питания. В данном случае – это пластиковая колодка разъёма 12V-2×6 цвета морской волны, тогда как все остальные разъёмы – чёрные.

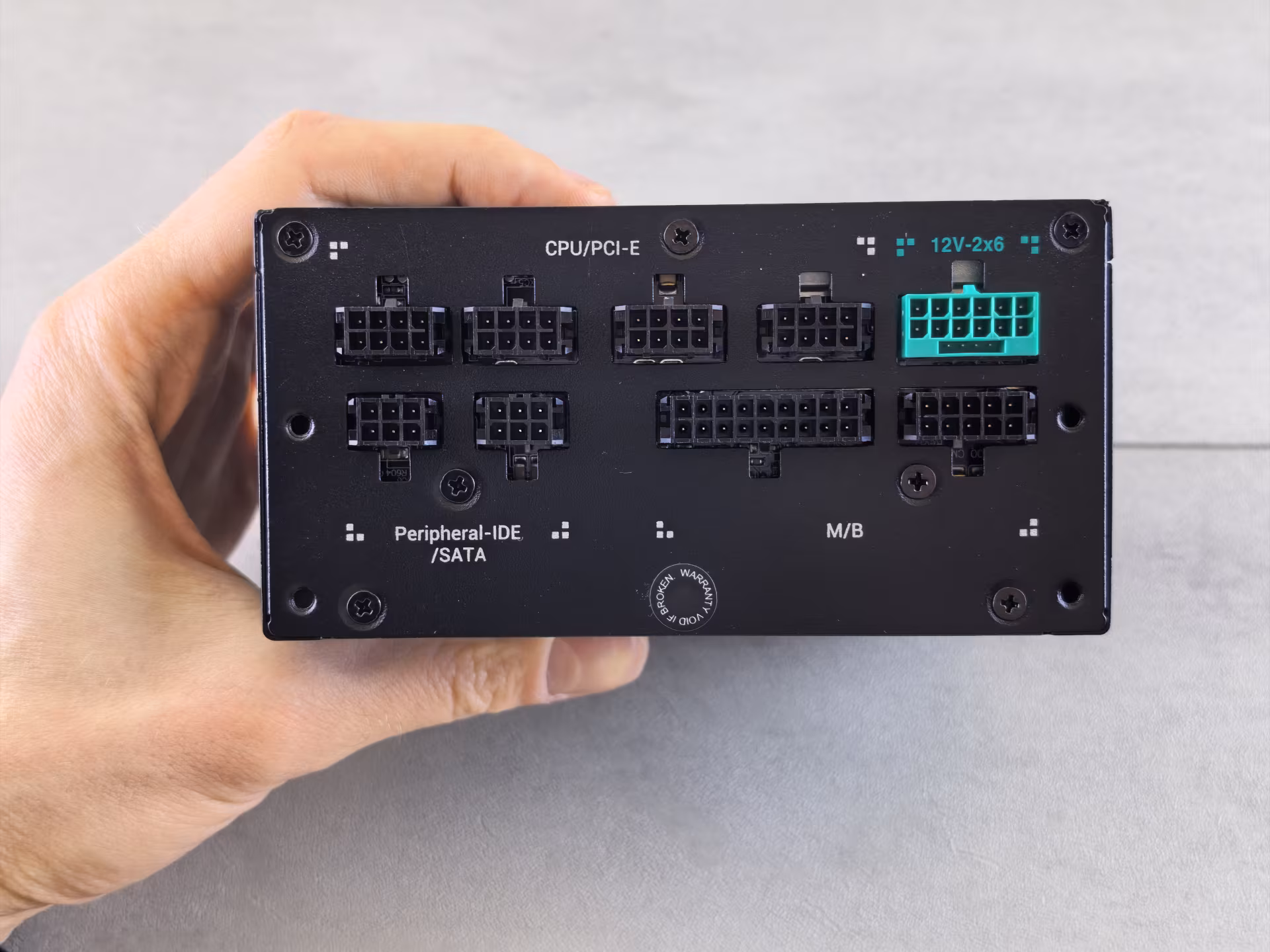

Напомню, что блок питания GamerStorm PS1000P Platinum SFX имеет полностью модульную схему подключения кабелей питания компонентов системы. Разъёмы для подключения кабелей сделаны достаточно миниатюрными, но сами колодки разъёмов слегка выступают из панели корпуса блока питания. Разъёмы расположены в два ряда, в верхнем ряду идут четыре разъёма для подключения кабелей питания процессора и видеокарт (CPU/PCI-E), а также 12V-2×6 бирюзового цвета, который используется для подключения кабеля 600-ваттной линии питания для топовых моделей видеокарт GeForce RTX. Он же является слегка доведённым до ума разъёмом 12VHPWR, который был откровенно неудачно спроектирован изначально. В нижнем ряду располагаются два разъёма для подключения кабелей питания накопителей (IDE/SATA) и ещё два разъёма, к которым подключается кабель питания материнской платы (промаркированы как M/B). У блока питания отсутствует тумблер включения/выключения.
Возможности подключения компонентов системы
В комплект поставки GamerStorm PS1000P Platinum SFX входят следующие модульно подключаемые кабели:

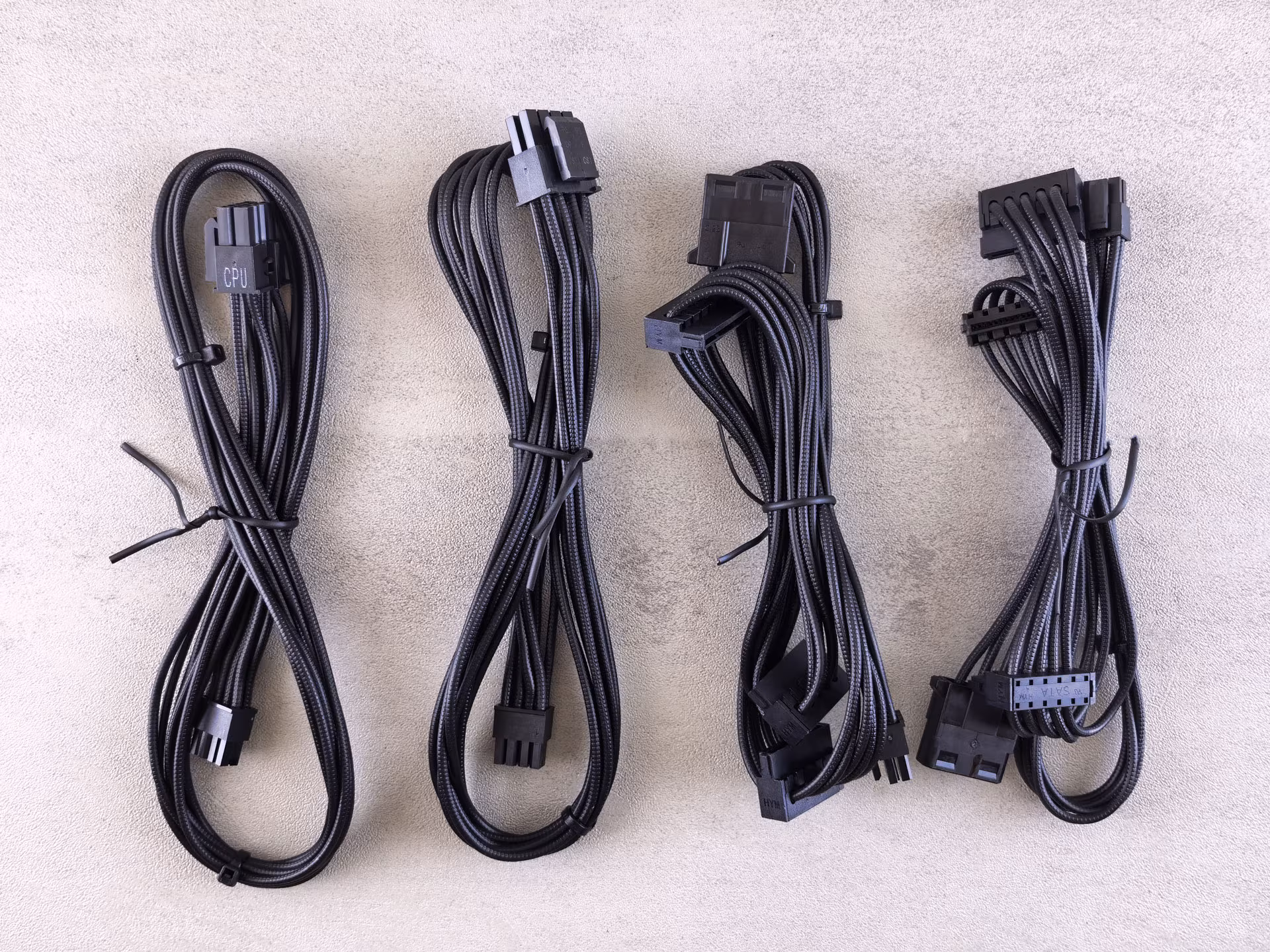

- Кабель питания материнской платы с комбинированным 24 (20+4) контактным коннектором. Длина кабеля составляет 350 мм;
- Два кабеля линии питания процессора с комбинированными 8 (4+4) контактными коннекторами. Длина кабелей составляет 500 мм;
- Кабель питания видеокарт PCI-E с комбинированным 8 (6+2) контактным коннектором. Длина кабеля составляет 450 мм;
- Кабель питания видеокарт PCI-E с двумя расположенными последовательно комбинированными 8 (6+2) контактными коннекторами. Длина составляет 450 мм от блока питания до первого коннектора и 120 мм от первого до второго;
- Два кабеля питания накопителей, каждый с тремя расположенными последовательно коннекторами SATA и одним Molex на конце. Дина кабелей составляет 300 мм от блока питания до первого коннектора и по 120 мм между соседними коннекторами;

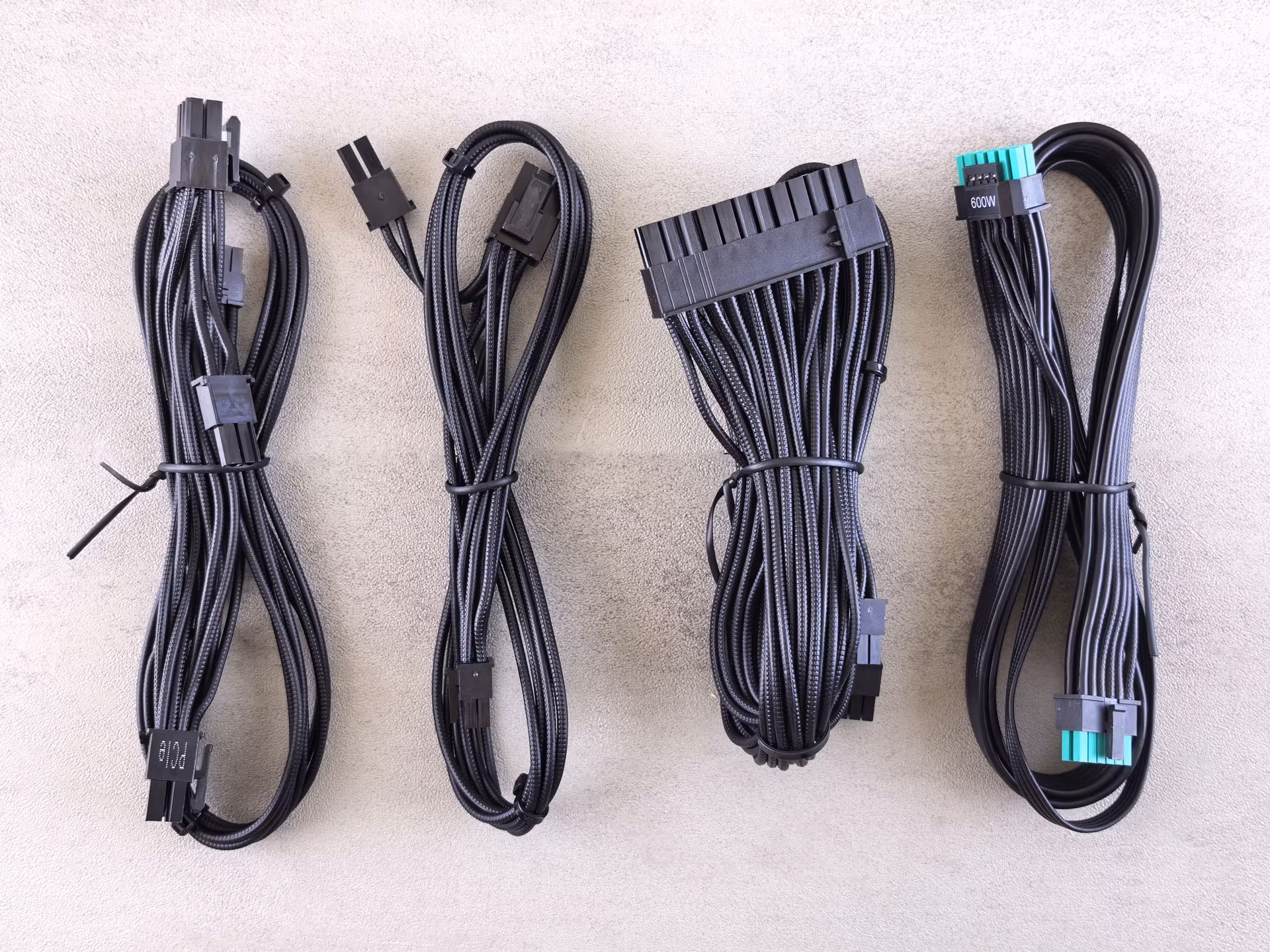

- Кабель выделенной линии питания для топовых моделей видеокарт GeForce RTX с коннекторами 12V-2×6 / 12VHPWR с максимальной передаваемой мощностью 600 Вт. Длина кабеля составляет 450 мм, коннекторы выполнены из пластика чёрного и бирюзового цвета и имеют маркировку 600 W.
Все кабели выполнены в виде скрепленных стяжками пучков проводов чёрного цвета с декоративным тиснением.
Таким образом, блок питания GamerStorm PS1000P Platinum SFX даёт более чем широкие возможности по обеспечению питания различных компонентов системы, в то же время, полностью модульная конструкция позволяет экономить место внутри компактных корпусов, не подключая лишние кабели. Длины некоторых кабелей также были адаптированы под компактные сборки. Например, длина кабеля питания материнской платы тут составляет всего 350 мм вместо 500 мм … 600 мм у блоков питания стандарта ATX, предназначенных для установки в полноразмерные корпуса. При этом компактный блок питания позволяет запитать топовые модели видеокарт линейки GeForce RTX, использующие коннекторы типа 12VHPWR и 12V-2×6, соответствующая 12 В линия позволяет передавать мощность до 600 Вт.
Основные характеристики блока питания
Блок питания GamerStorm PS1000P Platinum SFX соответствует стандартам PCIe 5.1, SFX 4.1 и ATX 3.1, а также получил сертификат энергоэффективности Cybenetics Platinum. Блок питания работает от сетей переменного тока с напряжением от 100 В до 240 В. В таблице ниже представлены параметры, выдаваемые по разным линиям:
| Номинальное напряжение по линии | +3,3 В | +5 В | +12 В | -12 В | +5 В SB |
|---|---|---|---|---|---|
| Максимальная сила тока по линии | 20 А | 20 А | 83,3 А | 0,3 А | 3,0 А |
| Максимальная мощность по линиям | 100 Вт | 999,6 Вт | 3,6 Вт | 15 Вт | |
| Максимальная суммарная мощность 1000 Вт | |||||
Блок питания GamerStorm PS1000P Platinum SFX построен по схеме с полумостовым преобразователем постоянного тока (Half Bridge SRC LLC + DC-DC) и активной коррекцией коэффициента мощности (Active PFC). Заявленная производителем эффективность составляет не менее 92% при 50% нагрузке. «Время удержания» (hold up time) при кратковременных перебоях напряжения в сети составляет не менее 16 мс при потреблении на уровне 80% от максимальной мощности. По заявлению производителя, блок питания GamerStorm PS1000P Platinum SFX способен в течение 0,1 мс выдавать до 235% от номинальной суммарной мощности по всем линиям и до 300% от номинальной мощности по 12 В линии 12V-2×6, при этом превосходя формальные требования стандарта ATX 3.1, предписывающие возможность кратковременной выдачи до 200% от номинальной суммарной мощности.
В блоке питания GamerStorm PS1000P Platinum SFX были реализованы схемы защиты от перегрузки по суммарной мощности по всем каналам (OPP), от подачи повышенного напряжения (OVP), от короткого замыкания (SCP), от перегрева (OTP), от перегрузки по току (OCP), от понижения напряжения в сети (UVP), от всплесков и бросков напряжения (SIP), а также защита при работе без нагрузки (NLO). Заявленное время наработки на отказ (MTBF) составляет 100 000 часов, производитель даёт гарантию на блок питания сроком в 7 лет.
Тестирование блока питания
При помощи специального прибора-тестера для блоков питания, совместимых со стандартом ATX, измерим напряжения на основных линиях при работе без нагрузки. Результаты приведены в таблице ниже:
| Линия, номинальное значение напряжения | Фактические значения напряжений |
|---|---|
| -12 V | 11,9 В |
| +12 V1 | 12,2 В … 12,3 В |
| +12 V2 | 12,3 В |
| +5 V | 5,1 В |
| 5 V SB | 5,0 В |
| +3,3 V | 3,3 В |

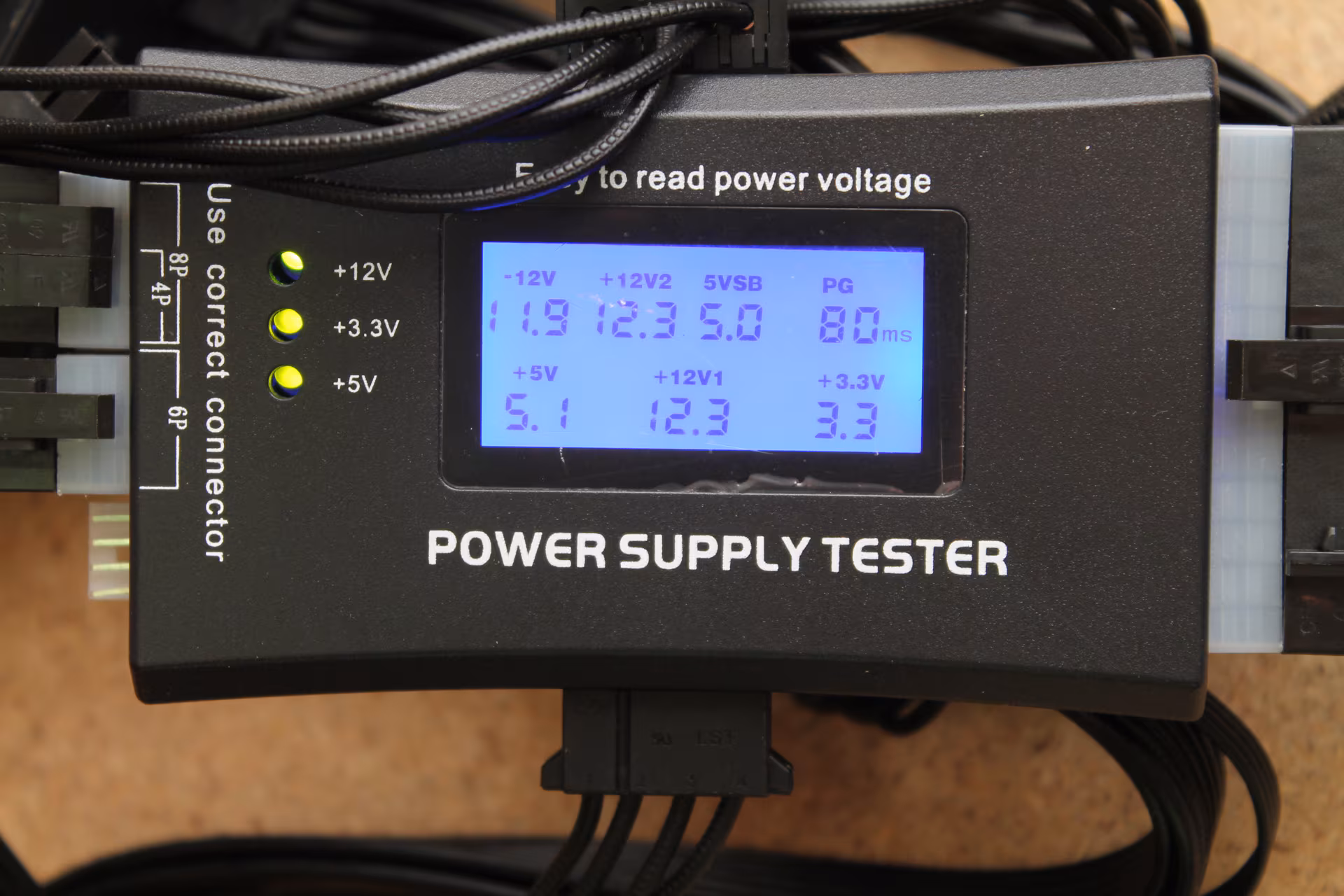

Замеренное тестером время получения сигнала «Power Good» составляет 80 мс.

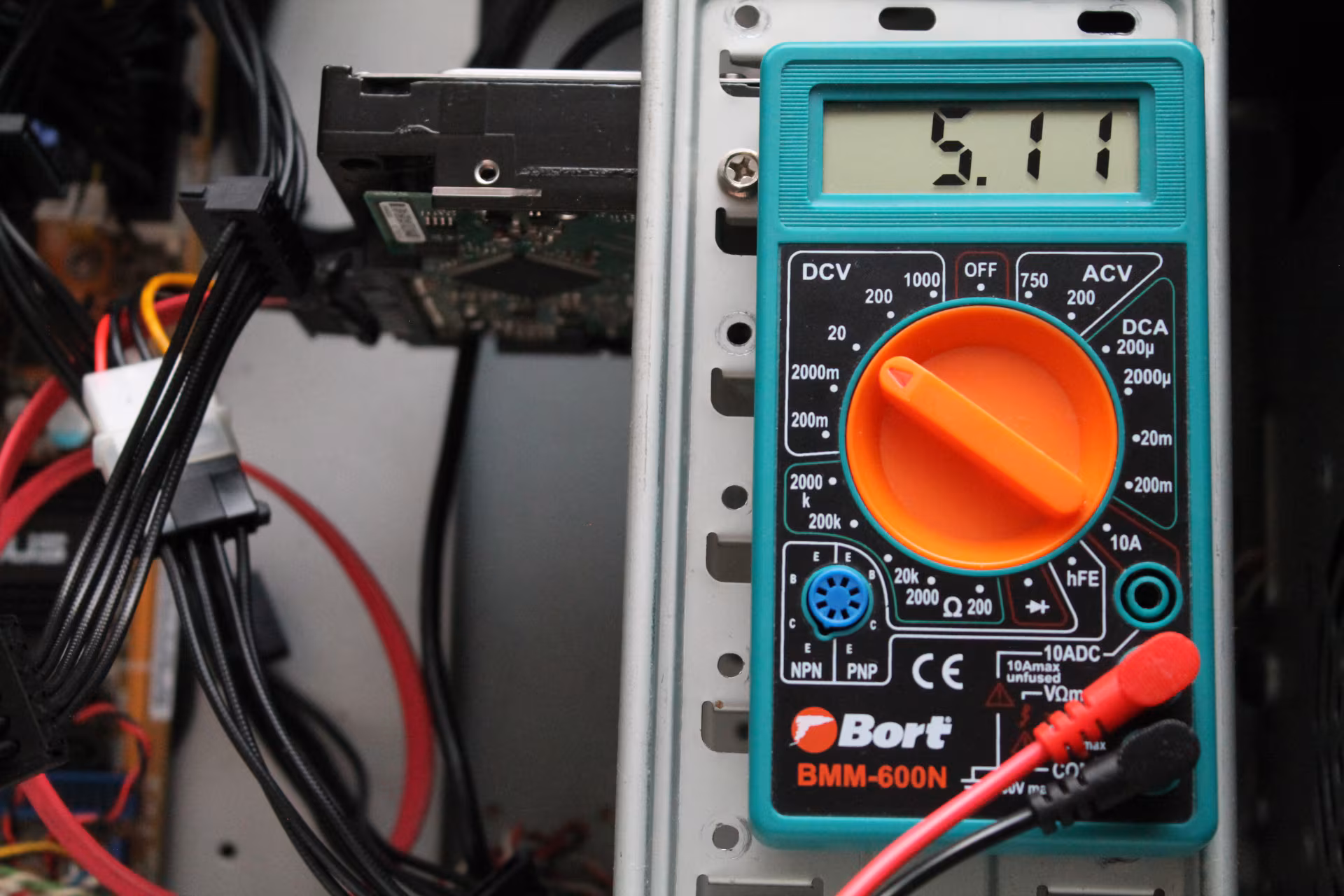

Напряжение на линии 12V-2×6 в режиме работы блока питания без нагрузки мы измеряли при помощи стандартного мультиметра, получив значения 12,28 В … 12,29 В.

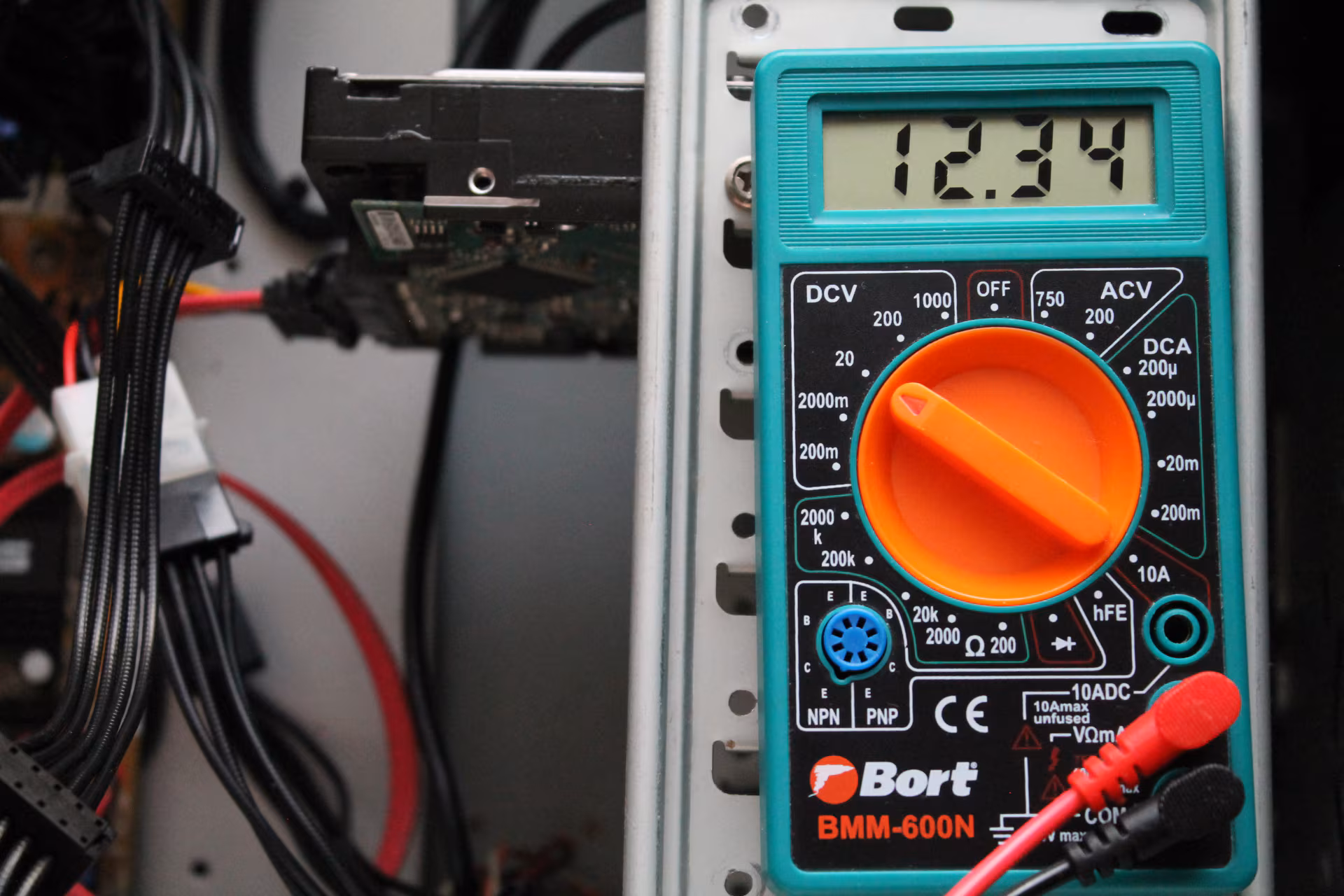

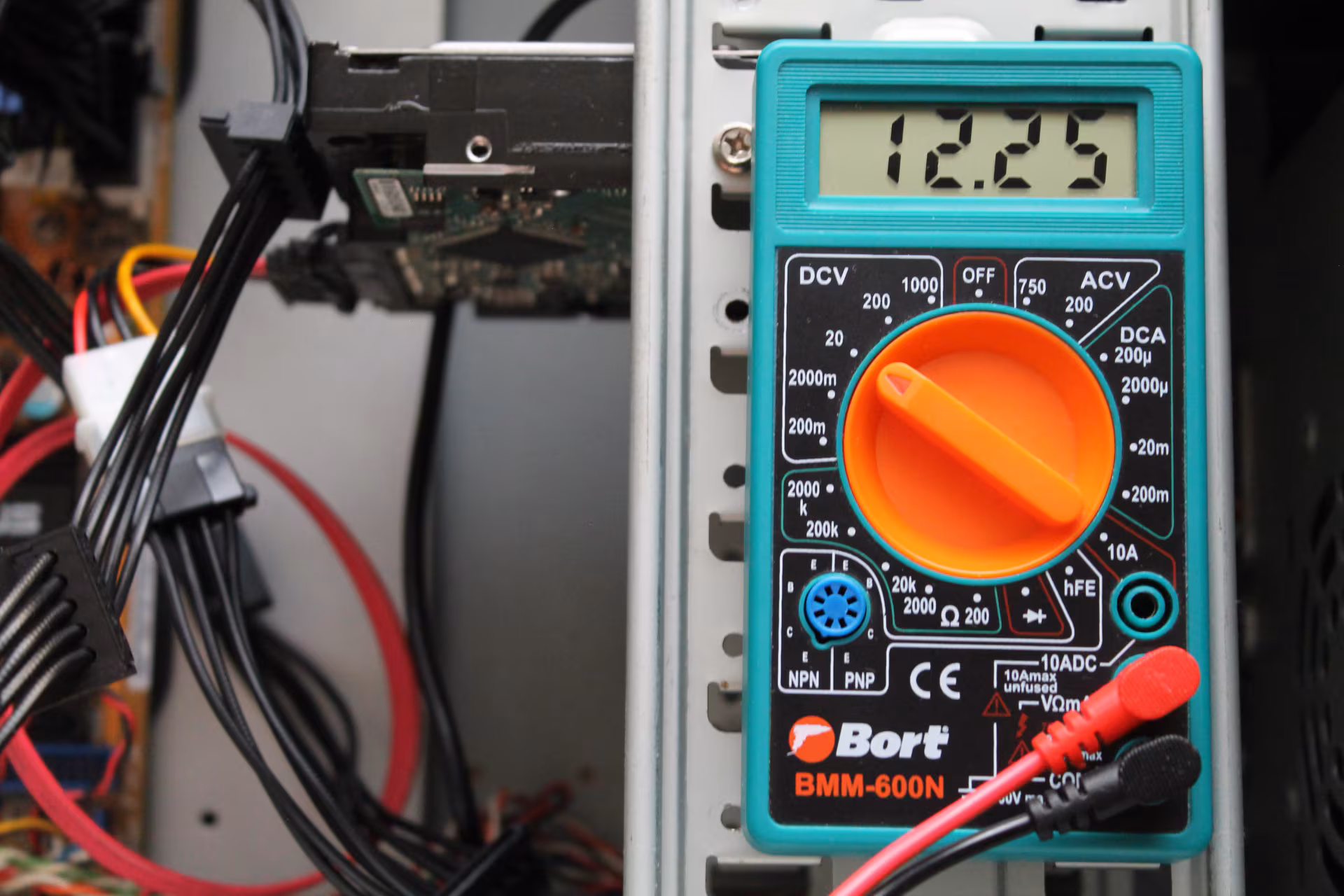

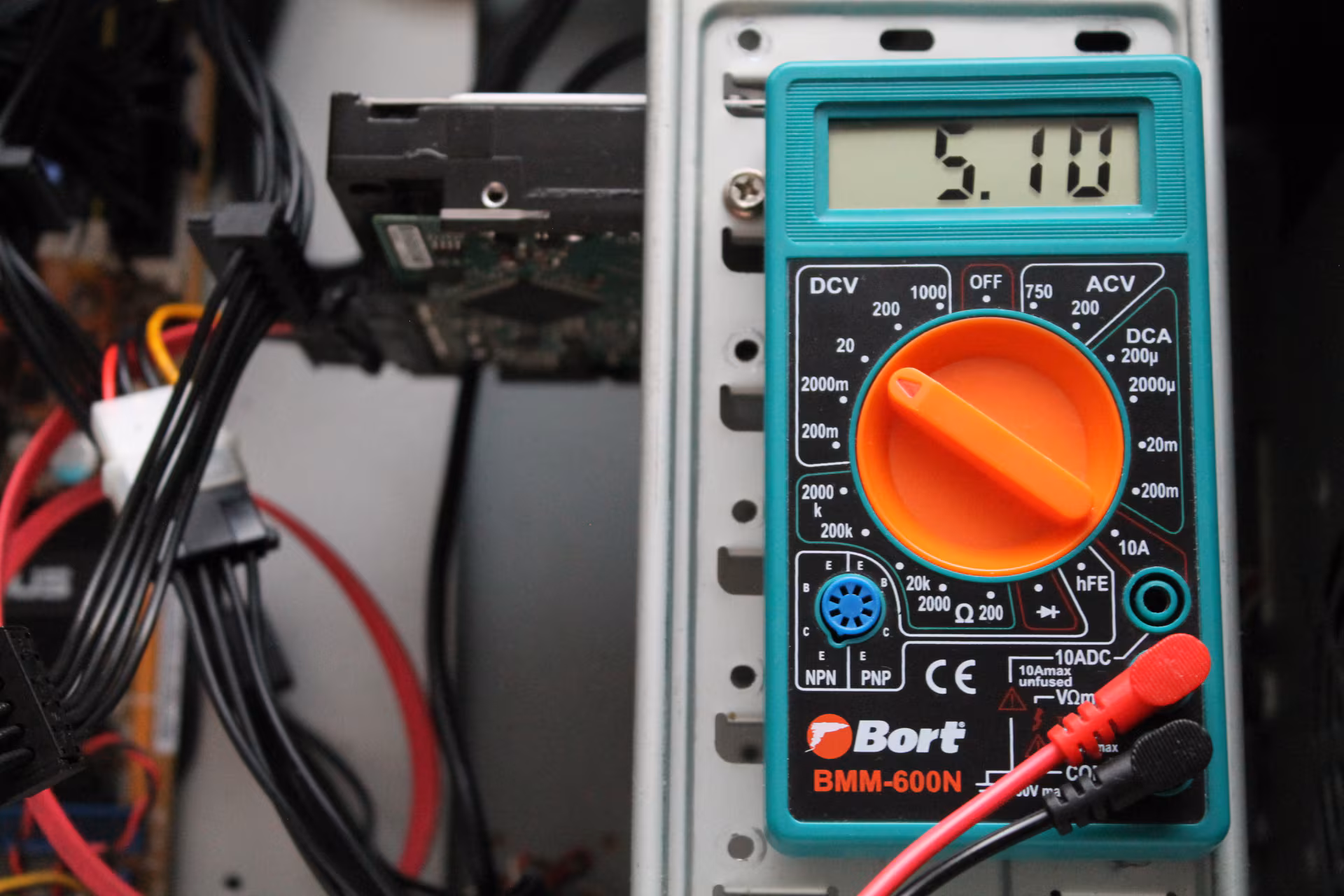

Теперь установим GamerStorm PS1000P Platinum SFX в реальную тестовую сборку и будем измерять напряжения на основных линиях 5 В и 12 В при работе ПК в режиме низкой и высокой нагрузки. Низкая нагрузка подразумевает работу ПК без выполнения на нём каких-либо ресурсоёмких задач, тогда как высокая нагрузка на систему будет искусственно создаваться путём запуска стресс-теста в AIDA64, при этом соответствующие замеры будут производиться спустя 30 минут работы стресс-теста без его остановки. Результаты измерений представлены в таблице ниже:
| Линия | SATA/Molex (5 В) | SATA/Molex (12 В) | CPU (12 В) | PCI-E (12 В) | 12V-2x6 (12 В) |
|---|---|---|---|---|---|
| Низкая нагрузка | 5,11 В … 5,12 В | 12,32 В | 12,30 В … 12,32 В | 12,26 В … 12,32 В | 12,32 В … 12,33 В |
| Высокая нагрузка | 5,10 В … 5,11 В | 12,32 В … 12,33 В | 12,32 В … 12,33 В | 12,33 В | 12,33 В … 12,34 В |
Согласно графикам и данным статистики в AIDA64, значения напряжений по линиям +3 В, +5 В и +12 В за время работы стресс-теста оставались стабильными, без значительных колебаний. Значения напряжений согласно программной диагностике представлены в таблице ниже:
| Линия | Наименьшее значение напряжения | Наибольшее значение напряжения | Среднее значение напряжения за время теста |
|---|---|---|---|
| +3 В | 3,280 В | 3,296 В | 3,292 В |
| +5 В | 5,018 В | 5,120 В | 5,075 В |
| +12 В | 12,302 В | 12,514 В | 12,409 В |
Спецификации
| Характеристика | Значение |
|---|---|
| Модель | PS1000P |
| Модельный номер | PSA00P-FE |
| Общая выходная мощность | 1000 Вт |
| Тип (форм-фактор) | SFX12V V4.1 и ATX12V V3.1 |
| Размер устройства (Ш×Д×В) | 125×100×63,5 мм |
| Сертификация эффективности | Cybenetics Platinum / PPLP 115V Platinum |
| Размер вентилятора (Ш×Д×В) | 92×92×15 мм |
| Подшипник вентилятора | FDB (гидродинамический подшипник) |
| Топология | Активная коррекция коэффициента мощности + полумостовая SRC LLC + DC/DC |
| Конденсаторы | Полностью японские электролитические конденсаторы |
| Сигнал Power Good (PG) | 100–150 мс |
| Время удержания (Hold-up time) | ≥16 мс (при нагрузке 80 %) |
| КПД (эффективность) | ≥92 % при типичной нагрузке (50 % загрузки) |
| Защиты | OPP, OVP, SCP, OTP, OCP, UVP, SIP, NLO |
| Рабочая температура | 0…40 °C |
| Соответствие нормативам | TUV-RH, CCC, CE, RCM, EAC |
| Соответствие ErP | ErP 2014 |
| Экологические стандарты | 中国RoHS, WEEE, Triman, EAC 037 RoHS |
| Наработка на отказ (MTBF) | 100 000 часов |
| Гарантия | 7 лет |
Подведём итоги
Блок питания GamerStorm PS1000P Platinum SFX мощностью 1000 Вт идеально подходит для сборки производительного игрового ПК в компактном корпусе благодаря максимальной мощности в один киловатт и широким возможностям подключения различных компонентов системы, включая топовые модели видеокарт линейки GeForce RTX, получающие питание через разъём 12V-2×6. При этом полностью модульная схема подключения питающих кабелей даёт возможность экономить свободное пространство внутри компактных корпусов.
