Обзор блока питания 1stPlayer NGDP 3.0. PLATINUM 1000W

Возможно, некоторых постоянных читателей сейчас и далее по тексту будет преследовать постоянное чувство дежавю. Неудивительно, ведь относительно недавно мы уже делали обзор на блок питания данной модели, только мощностью в 1300 Вт, сегодня же у нас его версия ровно на киловатт.

«Киловаттник» также имеет сертификацию энергоэффективности 80 PLUS Platinum, официально соответствует спецификации ATX 3.0, в том числе имея линию питания 12VHPWR, «по паспорту» способную передавать мощность до 600 Вт и использующуюся в видеокартах Nvidia RTX 4080 и RTX 4090. К слову, с этой самой 12VHPWR у нас произошёл весьма инцидент во время тестирования, о котором расскажу далее по тексту.

• Упаковка и комплектация
• Внешний вид и особенности монтажа
• Технические характеристики
• Тестирование
• Вердикт

Упаковка и комплектация

Упакован блок питания 1stPlayer NGDP 3.0 PLATINUM 1000W дорого-богато, а по-другому и не скажешь! Поставляется в весьма невзрачной коробке из обычного картона, внутри которой находится уже «парадная» коробка, вся такая нарядная и блестящая. У неё даже скошен один из нижних углов — и для чего, как вы думаете? Чтобы можно было поставить потом пустую коробку красиво на полку или шкаф!

Внутри этой коробки на самом верху находится небольшая коробочка серебристого цвета с разными буклетами, включая инструкции по подключению, ниже находится ещё одна коробка чёрного цвета с кабелями, монтажными стяжками и винтами, а уже под ней располагается сам блок питания, сверху и снизу зафиксированный мягкими проставками.

Блок питания имеет полностью модульную конструкцию подключения кабелей, с ним поставляется кабель для подключения материнской платы 20+4 pin, два кабеля линии питания CPU 4+4 pin, один 12VHPWR (600W), четыре кабеля для питания видеокарт PCIe 6+2 pin, три кабеля питания SATA с четырьмя коннекторами на каждом и один с четырьмя Molex. Также в комплекте идёт стандартный кабель для подключения к сети 220 В, электромонтажные пластиковые и матерчатые стяжки на липучке, четыре стандартных винта для монтажа блока питания в корпус ПК, а также специальная колодка, при подключении которой к кабелю питания материнской платы ATX 20+4 pin можно запустить блок питания без подключения его к реальной системе, если это требуется для какого-либо теста.

Отдельно хочется похвалить людей, ответственных за комплектные инструкции по монтажу, в которых всё достаточно подробно описано, и отдельные элементы на иллюстрациях выделены разными цветами для наглядности.

Внешний вид и особенности монтажа

Блок питания 1stPlayer NGDP 3.0 PLATINUM 1000W имеет стандартные для блоков питания ATX размеры 140×150×86 мм, есть версии чёрного и белого цвета.

Вентилятор диаметром 120 мм с гидродинамическим подшипником (FDB) находится за решеткой в виде треугольных фигур, визуально складывающихся в шестигранники, выштампованной и формованной для придания жесткости непосредственно в корпусной панели.

Боковые стенки также имеют формованные вогнутые элементы, служащие скорее дизайнерским, чем практическим целям.

На задней панели рядом с клавишей выключения есть красная кнопка, в нажатом состоянии отключающая функцию «умного» контроля вращения вентилятора, когда последний включается только при достижении внутри блока питания температуры в 60 °C.

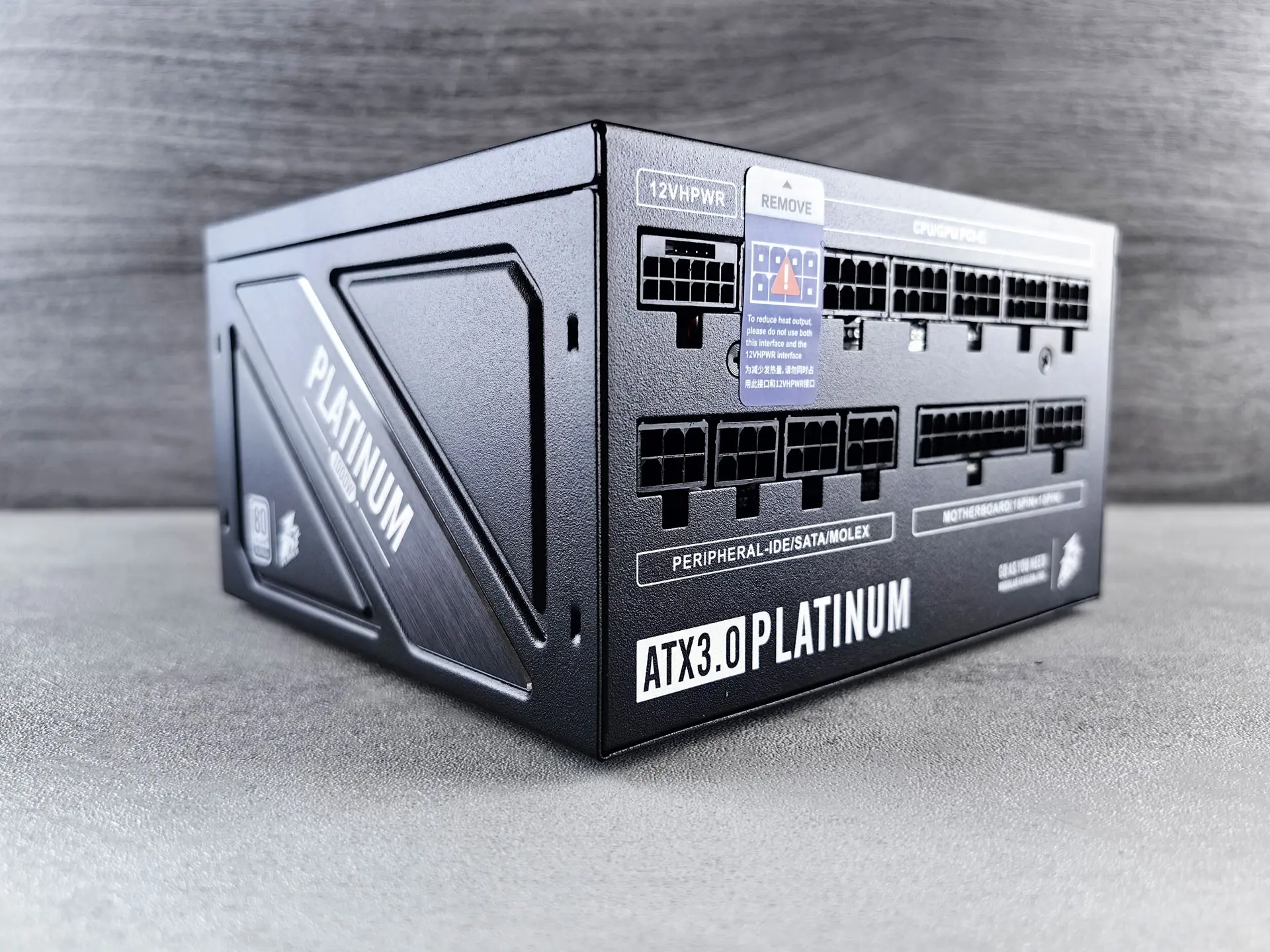

Разъёмы для подключения кабелей питания компонентов системы расположены в два ряда, в верхнем ряду крайний слева — разъём для подключения кабеля питания 12VHPWR, за ним в ряд расположены шесть одинаковых разъёмов для подключения кабелей линий питания процессора CPU и видеокарт GPU/PCIe. При том, что на ближнем к разъёму 12VHPWR разъёме питания CPU/GPU есть наклейка, на которой написано о том, что его не рекомендуется использовать одновременно с 12VHPWR во избежание перегрева. В нижнем ряду расположены четыре разъёма для подключения кабелей питания накопителей SATA/Molex и разъёмы для кабеля питания материнской платы.



• Тест-драйв системы жидкостного охлаждения 1stPlayer Mothra MT360 на примере AMD Ryzen 7 5800X
• Тест-драйв блока питания 1stPlayer SFX 7.5 Platinum 80 PLUS

Кабели выполнены в виде стянутых пластиковыми стяжками пучков проводов чёрного цвета, имеющих декоративное тиснение под тканевую оплётку. При монтаже их достаточно удобно прокладывать, в отличие от кабелей, выполненных в виде плоских шлейфов либо более плотных пучков из проводов, собранных воедино при помощи сетчатой оплетки. Расположение коннекторов питания SATA в одной плоскости с входящими в них проводами, а не перпендикулярно им, делает удобным подключение тех же SSD с интерфейсом SATA на современных корпусах, где они располагаются на вертикальной стенке за материнской платой. В целом у тестируемого блока питания отличные возможности в плане подключения компонентов системы и достаточно удобная эргономика в плане монтажа и прокладки кабелей, если бы не обидная накладка с разъёмом 12VHPWR, о которой уже писал в самом начале обзора, и подробнее я об этом расскажу очень скоро.

Технические характеристики

1stPlayer NGDP 3.0 PLATINUM 1000W на выходе имеет электрические характеристики, представленные в таблице ниже.

Линия	+3,3 В	+5 В	+12 В	-12 В	+5 В SB
Сила тока	20 А	20 А	83 А	0,3 А	3,0 А
Максимальная мощность по линиям			120 Вт	996 Вт
Максимальная суммарная мощность	1000 Вт

Блок питания 1stPlayer NGDP 3.0 PLATINUM 1000W прошел сертификацию по стандарту энергоэффективности 80 PLUS Platinum (должен обеспечивать коэффициент мощности 0,94 при нагрузке 50% от максимальной) и соответствует стандарту ATX 3.0, что гарантирует обеспечение электропитания устройств PCI-E 5.0, подключенных посредством кабеля питания 12VHPWR, по которому передаётся мощность до 600 Вт. Также соответствующий данному стандарту блок питания должен справляться со скачками потребляемой мощности в два раза на протяжении 0,01 с и в три раза выше номинала за 0,0001 с.

Такие новости мы постоянно публикуем в Telegram. Подписывайтесь на канал, чтобы ничего не пропустить ;) Нас уже 3197 человек!

1stPlayer NGDP 3.0. PLATINUM 1000W выполнен по схеме, включающей в себя резонансный преобразователь и преобразователь постоянного тока (LLC+DC-DC), при этом были предусмотрены меры защиты от понижения напряжения в сети (UVP), подачи повышенного напряжения (OVP), перегрузки по суммарной мощности по всем каналам (OPP), короткого замыкания (SCP), перегрева (OTP) и защита от ударов молнии.

Производителем заявлено время наработки на отказ (MTBF) в 100 000 часов, также на блок питания распространяется гарантийный срок в 10 лет по программе 1st VIP+ с возможностью компенсации ущерба для других компонентов системы из-за неисправности блока питания.

Тестирование

Приступаем непосредственно к тестированию блока питания 1stPlayer NGDP 3.0 PLATINUM 1000W, для начала измерим напряжения по линиям при помощи специального тестера для блоков питания ATX, получая данные с кабелей питания материнской платы, CPU, PCI-E, SATA и Molex.

Линия	Фактические значения
-12 V	11,9 В
+12 V1	12,1 В
+12 V2	12,1 В
+5 V	5,0 В
5 VSB	5,0 В
+3,3 V	3,3 В

Затем я запустил блок питания путём присоединения специальной комплектной колодки к разъёму питания материнской платы и замерил напряжения стандартным мультиметром.

Линия	Molex/SATA (5В)	Molex/SATA (12В)	CPU/GPU (12В)	12VHPWR (12В)
Фактическое значение напряжения	4,48 В … 5,02 В	11,96 В … 12,12 В	12,11 В … 12,14 В	12,11 В … 12,14 В

Далее я хотел поместить наш блок питания внутрь тестового системного блока для последующих тестов, но тут обнаружил неприятную вещь, а именно — погнутые сигнальные контакты внутри разъёма 12 VHPWR в блоке питания. Оказывается, эти четыре дополнительных контакта в верхней части разъёма очень легко гнутся банально при втыкании штекера комплектного кабеля 12 VHPWR, что, конечно же, не нормально. В первую очередь в этом виноват сам штекер со стороны кабеля, так как там практически нет фасок у отверстий под сигнальные контакты, по которым они заходили бы как по направляющим, вместо этого они упирались в корпус штекера рядом с отверстием и гнулись, оставив соответствующие следы на пластиковом корпусе штекера. Это при том, что разъём 12 VHPWR изначально имеет далеко не самую удачную конструкцию, благодаря чему иногда плавится при передаче по нему большой мощности, с расчётом на которую он, собственно, и создавался изначально. Конструкция в принципе не самая лучшая хотя бы по тому, что её работоспособность сильно зависит от точности исполнения и материалов, тут же благодаря такому неудачному кабелю есть риск ещё и контакты разъёма со стороны видеокарты погнуть. Будем надеяться, что производитель обратит внимание на проблему и примет меры.

А тем временем блок питания уже в нашей тестовой сборке, и мы будем замерять при помощи мультиметра параметры напряжения на контактах по линиям CPU/GPU и SATA/Molex во время работы при минимальной загрузке системы и во время стресс-теста процессора и памяти в AIDA 64 (замеры производились через 15 минут после начала стресс-теста). Результаты представлены в таблице ниже.

Линия	Molex/SATA (5В)	Molex/SATA (12В)	CPU/GPU (12В)
Низкая нагрузка	5,03 В … 5,04 В	12,12 В … 12,13 В	11,91 В … 12,15 В
Стресс-тест в AIDA 64	4,98 В … 5,04 В	11,86 В … 12,14 В	12,14 В … 12,16 В

Вердикт

Блок питания 1stPlayer NGDP 3.0 PLATINUM 1000W мощностью в один киловатт — этакий «мастхэв» для тех, кто планирует сборку достаточно производительной и «прожорливой» системы с большим количеством компонентов и перспективами её апгрейда, при этом не хочет платить за явно избыточную мощность более старшей модели на 1300 Вт целых двадцать тысяч рублей, при том, что младшая модель на киловатт и так обойдётся около шестнадцати тысяч в российской рознице, что совсем немало.

Из плюсов ещё можно отметить то, что блок питания официально соответствует спецификации ATX 3.0 и получил сертификат 80 PLUS Platinum, имеет достаточно удобную эргономику кабель-менеджмента и широкие возможности подключения компонентов системы, но вот печально известный 600-ваттный разъём 12VHPWR для питания топовых видеокарт линейки RTX преподнёс очередной неприятный сюрприз в силу своей изначально неудачной конструкции, слишком сильно зависящей от конкретного исполнения контактных групп.
