Источник бесперебойного питания с аккумулятором: тестируем SVEN RT-500

Компания SVEN разработала новое решение — RT-500, к которому можно подключать аккумулятор — 7-9 или на все 100 ампер-часов. Без аккумулятора устройство функционирует как стабилизатор напряжения и фильтр.

Большинство типовых источников бесперебойного питания работают на свинцово-кислотных батареях, срок службы которых — не более двух-трех лет. После этого их нужно менять. Некоторые пользователи этого не делают, и ИБП превращается в обыкновенный сетевой фильтр. Компания SVEN разработала новое решение — RT-500, к которому можно подключать аккумулятор — 7-9 или на все 100 ампер-часов. Без аккумулятора устройство функционирует как стабилизатор напряжения и фильтр. Что представляет из себя конструкция SVEN RT-500, и как он работает? Давайте разбираться.

Особенности конструкции

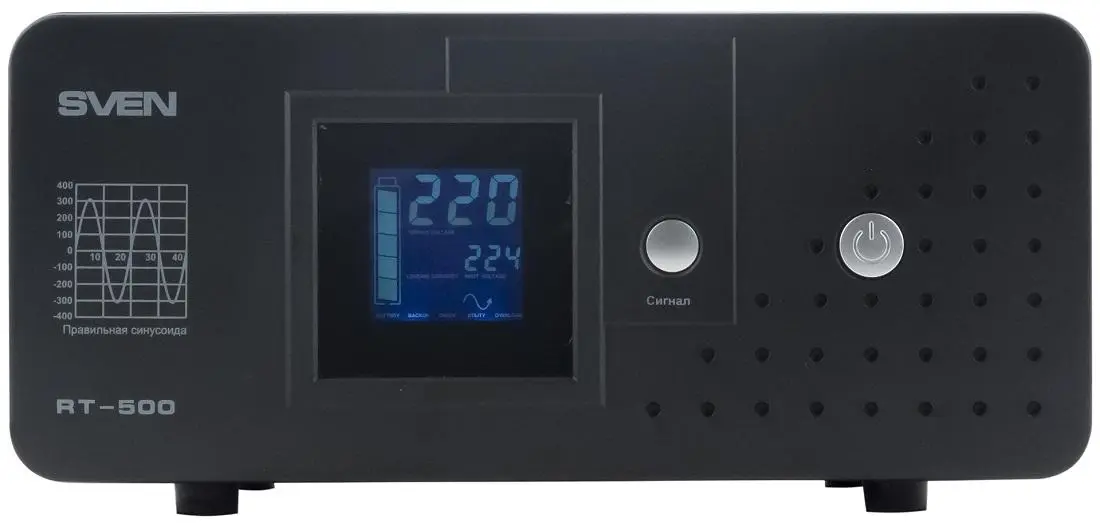

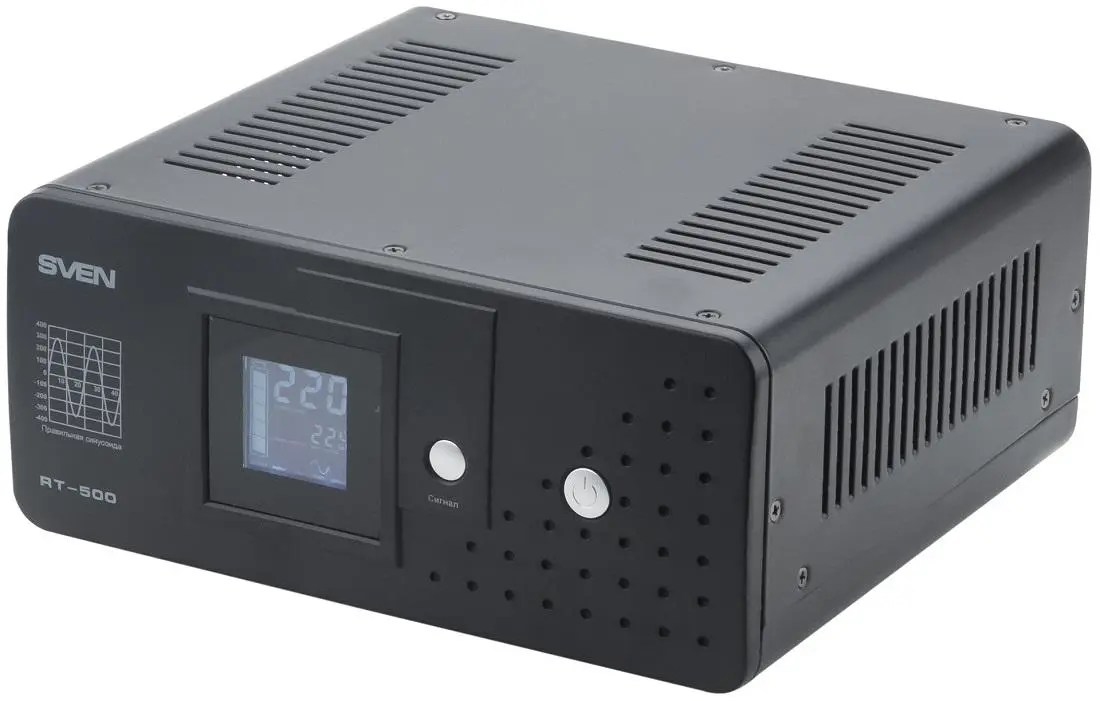

Важный момент — корпус ИБП выполнен из металла. С точки зрения пожарной безопасности, это самое правильное решение. Вдобавок к этому RT-500 может похвастаться эффективной системой охлаждения. Вентилятор, который расположен на тыльной панели источника бесперебойного питания, выводит нагретый воздух через специальные отверстия в корпусе. Все это свидетельствует о том, что перед нами надежное устройство. На передней панели находятся две кнопки включения/отключения звука и компактный дисплей. На нем отображаются данные о работе RT-500: показатели входного и выходного напряжения, уровень заряда аккумулятора, нагрузка и режим работы. Самыми точными являются значения напряжения, остальная информация дает пользователю общее понятие о работе системы. Единственная входная розетка расположена на задней стенке. Если нужно подключить к источнику бесперебойного питания несколько устройств, придется воспользоваться разветвителем. Подходящий вариант можно найти в каталоге компании SVEN. В ИБП предусмотрен переключатель, с помощью которого устанавливается зарядный ток: малый (3-5 А), средний (5-9 А) и высокий (9-13 А). Подключая к ИБП аккумулятор, следует учитывать технические параметры, которые позволят подзаряжать его в оптимальном режиме. Это, в свою очередь, продлит срок службы батареи. К внутренним компонентам RT-500 претензий не возникло. На двух платах установлены микросхемы для управления и контроля. Отдельным блоком выделены силовые компоненты с надежными радиаторами, активным охлаждением и датчиками нагрева. Судя по техническим характеристикам, массивный трансформатор формирует правильное синусоидальное напряжение.

В работе

Ориентируясь на данные осциллографа, мы определили, что при работе от аккумулятора ИБП действительно выдает чистое синусоидальное выходное напряжение. При включении RT-500 срабатывает функция мягкого пуска — выходное напряжение постепенно нарастает. Благодаря этому источник бесперебойного питания подойдет для любых устройств с высокой чувствительностью к питающему напряжению. К ним относятся насосы, компрессоры, трансформаторы. Система автоматического регулирования напряжения справляется со своей задачей на «пять с плюсом». В трансформаторе предусмотрено несколько отводов, которые коммутирует реле. В результате выходная амплитуда находится в диапазоне 200-235 В при входных значениях 140-260 В. Если считать 220 В базисным напряжением, разброс получается совсем небольшим — всего ±10%. Выходная мощность равна 300 Вт. Время автономной работы напрямую зависит от возможностей аккумулятора и потребления энергии. Например, если подключить к ИБП типовую свинцово-кислотную батарею (9 ампер-часов), то при отдаче 250 В заряда хватит всего на 4 минуты. Подключаем усиленный аккумулятор на 100 ампер-часов, и вуаля — источник работает на протяжении 40 минут. Если установить два таких аккумулятора параллельно, время автономной работы увеличится в 20 раз.

Выводы

SVEN RT-500 — универсальный источник бесперебойного питания, который подойдет как для защиты персонального компьютера, так и автономных систем отопления и мониторинга. Устройство выдает чистую синусоиду, система автоматического регулирования напряжения гарантирует показательные значения начиная с 140 В на входе. Комбинируя аккумуляторы различного типа, можно увеличить время автономной работы в несколько раз.
