Обзор блока питания GamerStorm PQ1200G GOLD: 1200 Вт, стандарт ATX 3.1 и 10 лет гарантии
В этот раз мы рассмотрим и протестируем блок питания GamerStorm PQ1200G GOLD на 1200 Вт от дочернего бренда известной компании DeepCool. Данный блок питания предлагает высокую мощность и соответствие современным стандартам ATX 3.1 и PCIe 5.1 при полностью модульной конструкции подключения кабелей, компактных размерах и лаконичном дизайне. И всё это – за весьма приятную по меркам подобных решений цену.
В материале:
- Упаковка и комплектация
- Дизайн блока питания
- Возможности подключения компонентов системы
- Основные характеристики блока питания
- Тестирование блока питания
- Конкуренция
- Подробные спецификации
- Подведём итоги
Упаковка и комплектация

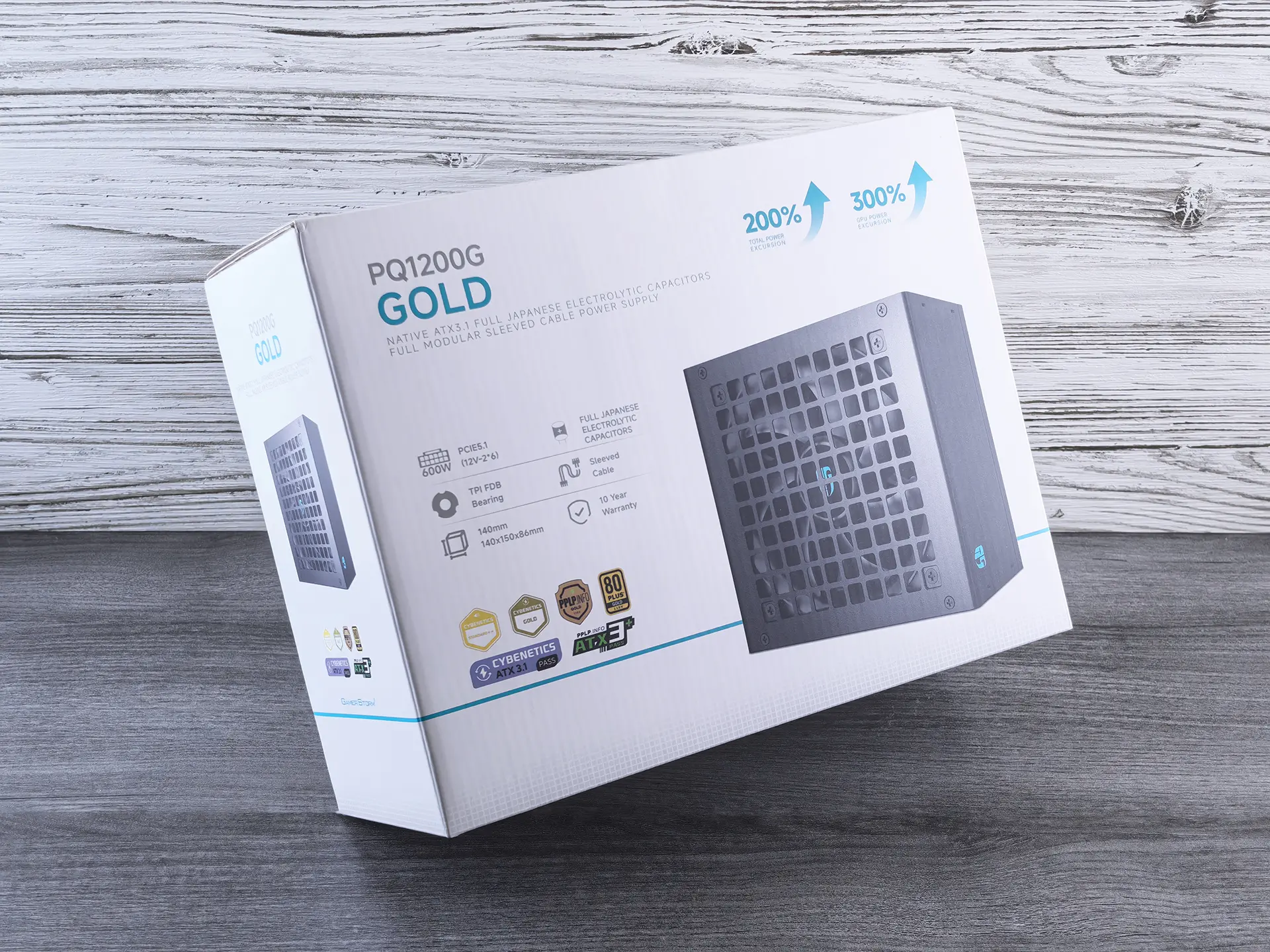

Коробка белого цвета с изображенным на ней блоком питания GamerStorm PQ1200G GOLD достаточно увесистая для своих размеров. Само по себе это, пусть и весьма косвенно, намекает на то, что внутри находится качественный блок питания. Помимо изображений блока питания, на коробке также указаны некоторые его особенности, на задней стороне приведены подробные технические характеристики, о которых поговорим чуть позже, а также графики зависимости энергоэффективности и скорости вращения вентилятора блока питания в зависимости от фактической нагрузки.

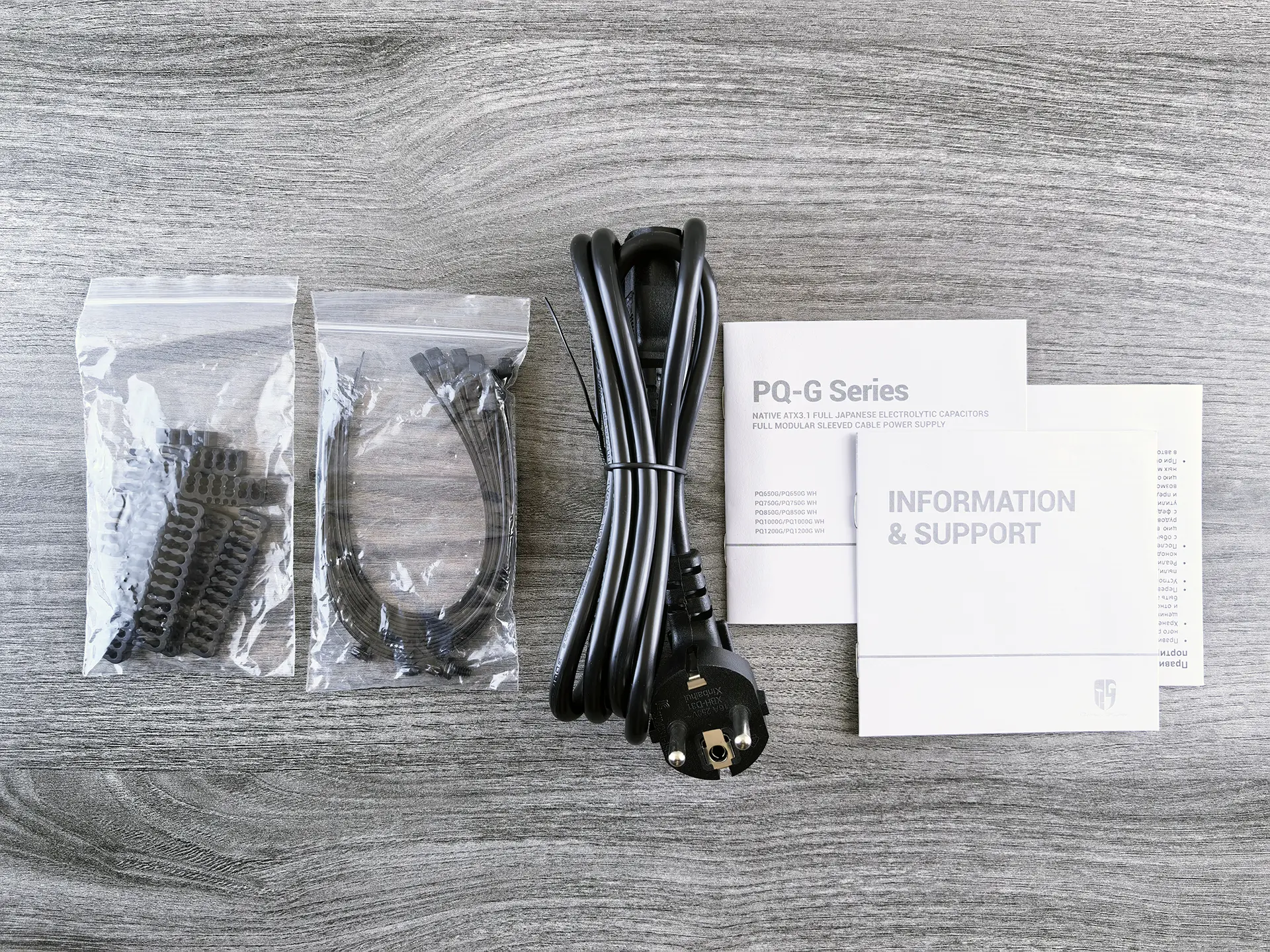

Внутри коробки находится сам блок питания, зафиксированный с двух сторон вставками из мягкого материала, набор модульно подключаемых кабелей для питания компонентов системы, стандартный кабель питания от сети 220 В длиной 1,4 м, пакетик с десятью стандартными пластиковыми стяжками, набор из нескольких специальных пластиковых фиксаторов-гребёнок для аккуратной укладки кабелей в корпусе (сами кабели выполнены в виде пучков из проводов), четыре стандартных винта для установки блока питания в корпусе ПК и несколько небольших буклетов, включая краткую инструкцию.
Дизайн блока питания
Блок питания GamerStorm PQ1200G GOLD относительно компактный при длине корпуса всего 140 мм, но при этом достаточно увесистый. Все кабели подключаются по модульной схеме. Корпус блока питания покрыт чёрной матовой краской и имеет лаконичный внешний вид, практически без каких-либо особенностей, разве что боковые рёбра выполнены скруглёнными, что не совсем обычно.

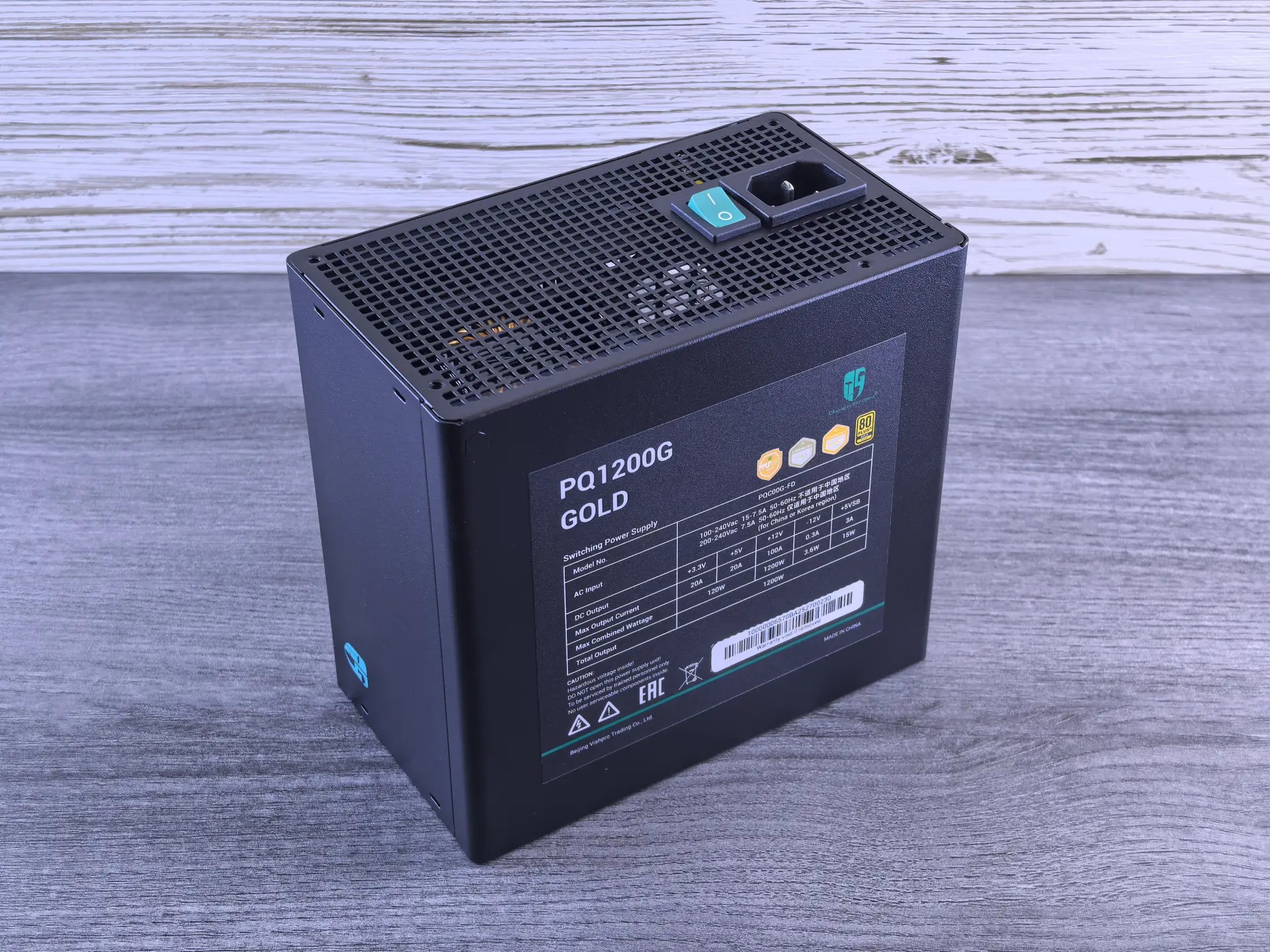

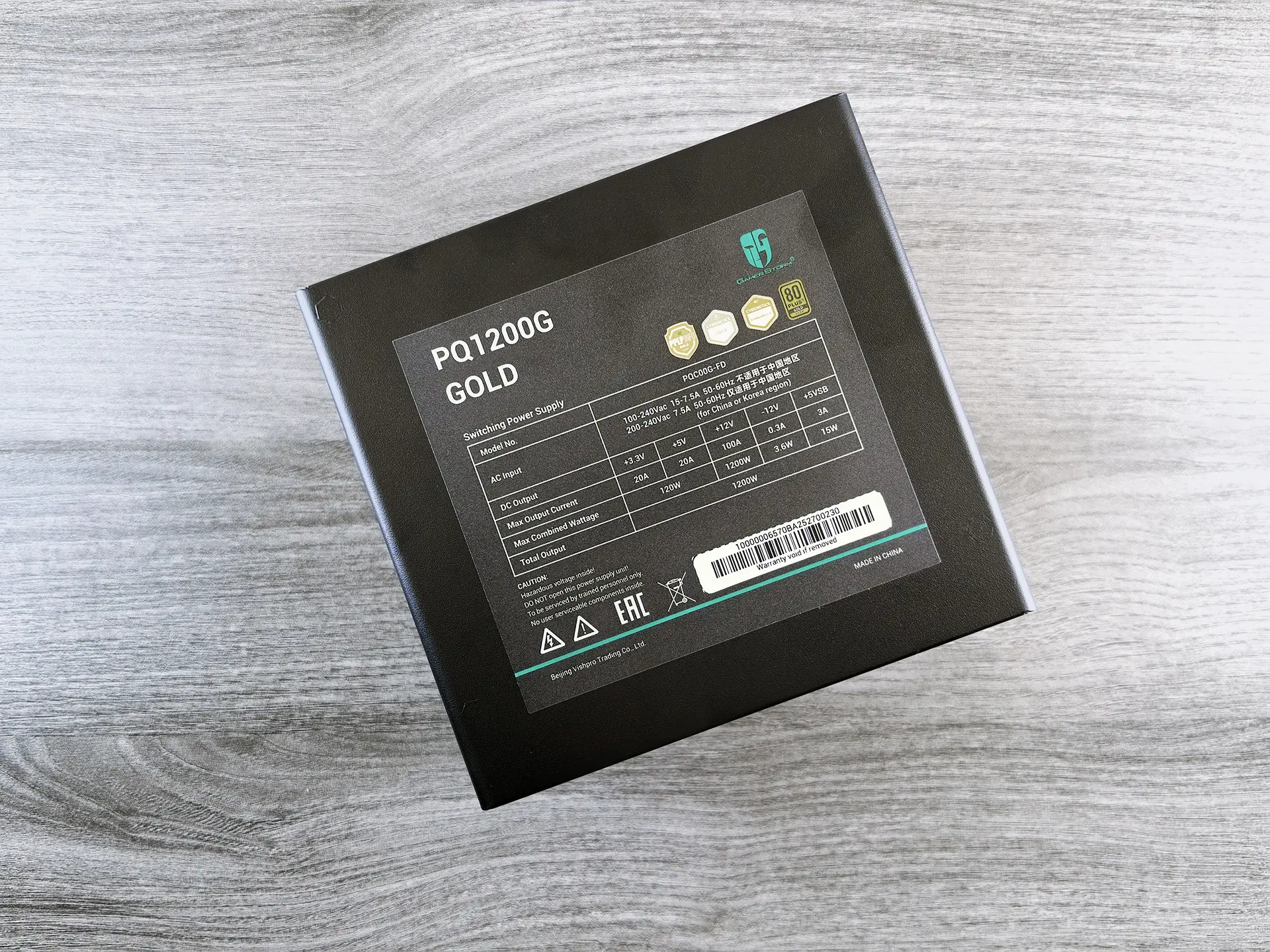

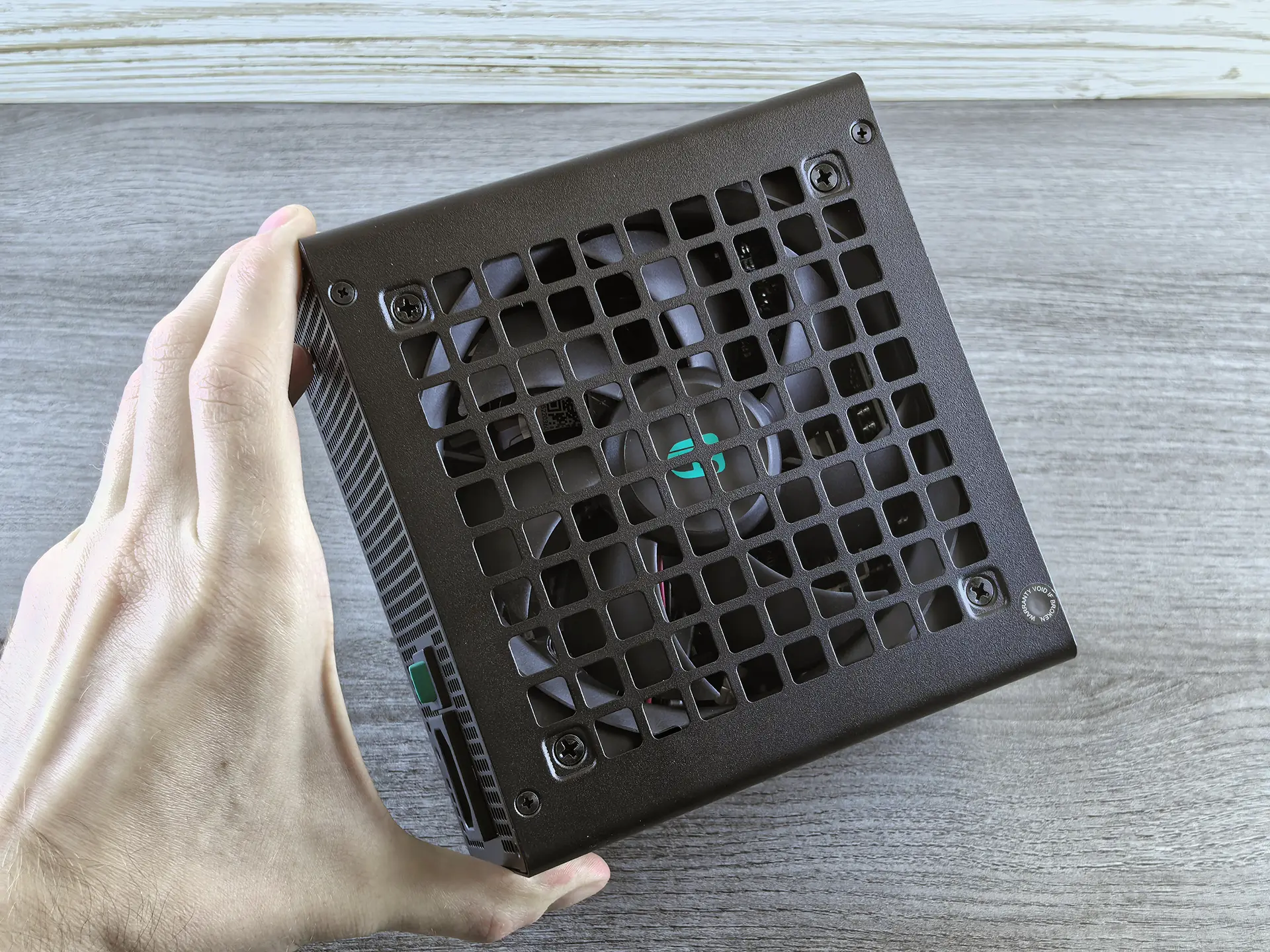

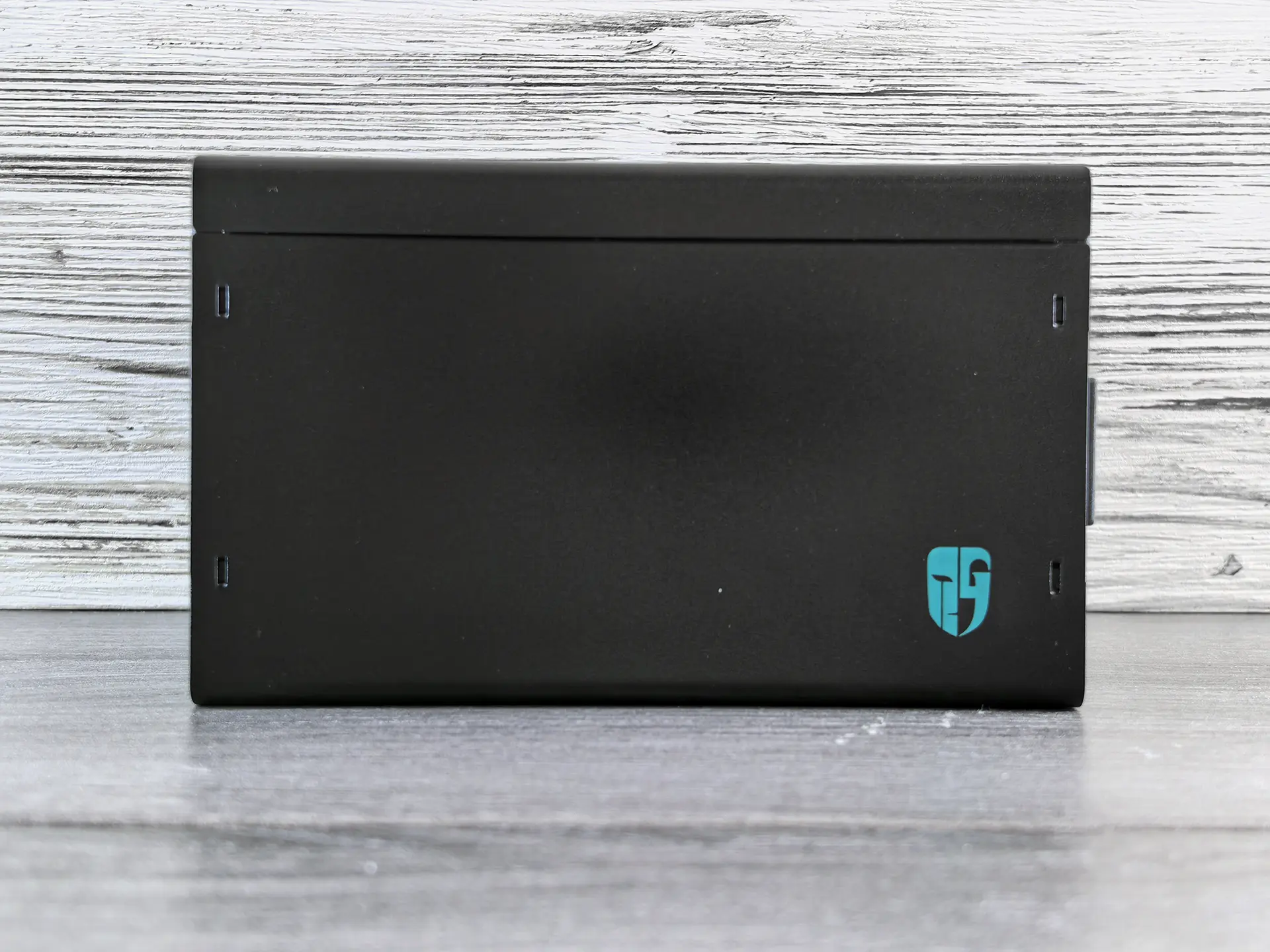

На верхней поверхности есть наклейка с указанием модели PQ1200G и электрическими характеристиками блока питания. За решёткой в виде квадратных отверстий, выштампованных в нижней панели блока питания, расположился 120 мм вентилятор с гидродинамическим (FDB) подшипником и крыльчаткой из семи лопастей.

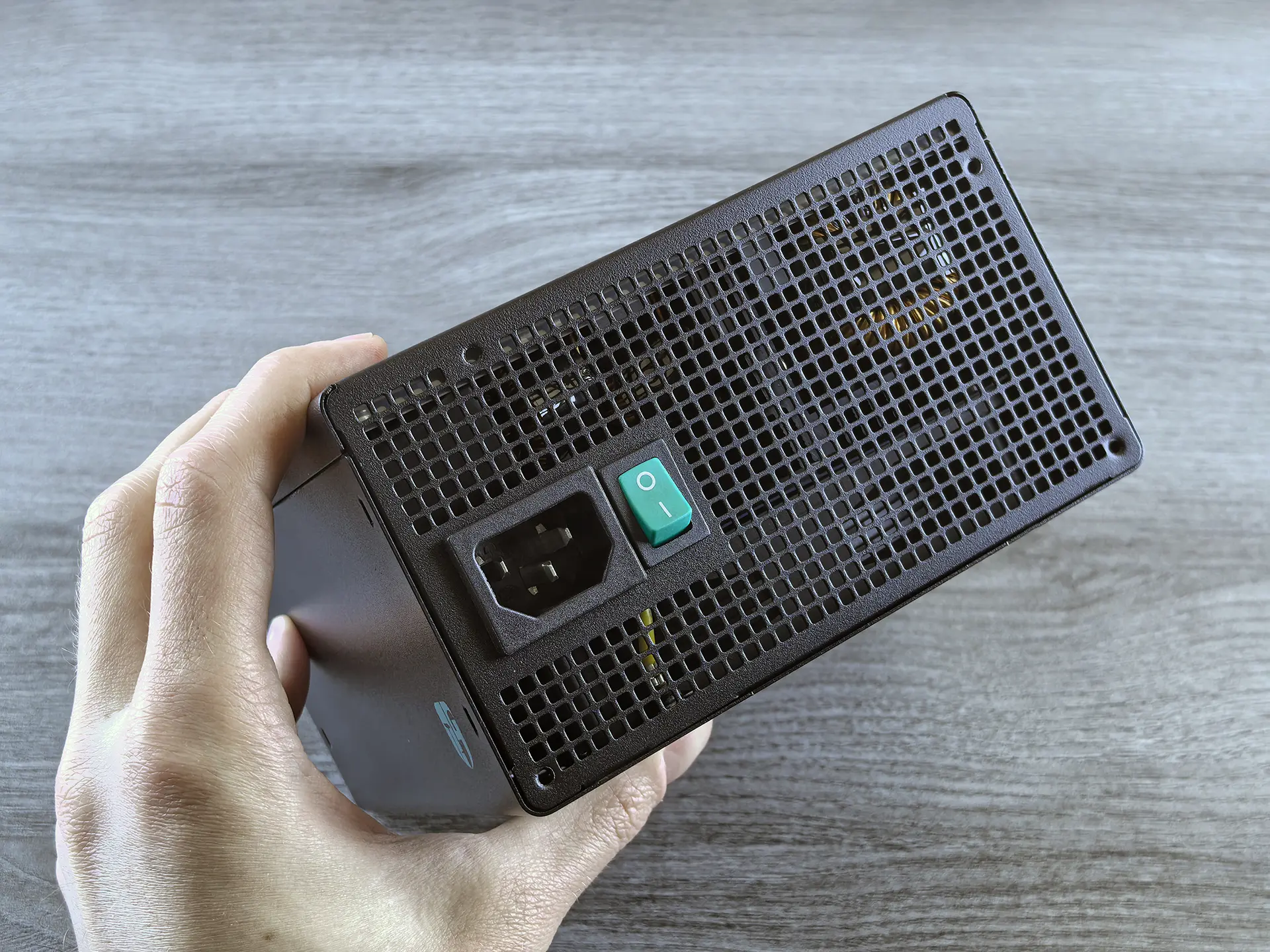

На задней панели, выполненной в виде решетки из мелких квадратных отверстий, располагается стандартная кнопка выключения блока питания, но тут она цвета морской волны. И это – не просто так: вместе с решётками в виде квадратиков разного размера это является характерным элементом дизайна блоков питания от DeepCool, при том, что GamerStorm является их дочерним брендом, унаследовавшим узнаваемый фирменный стиль.

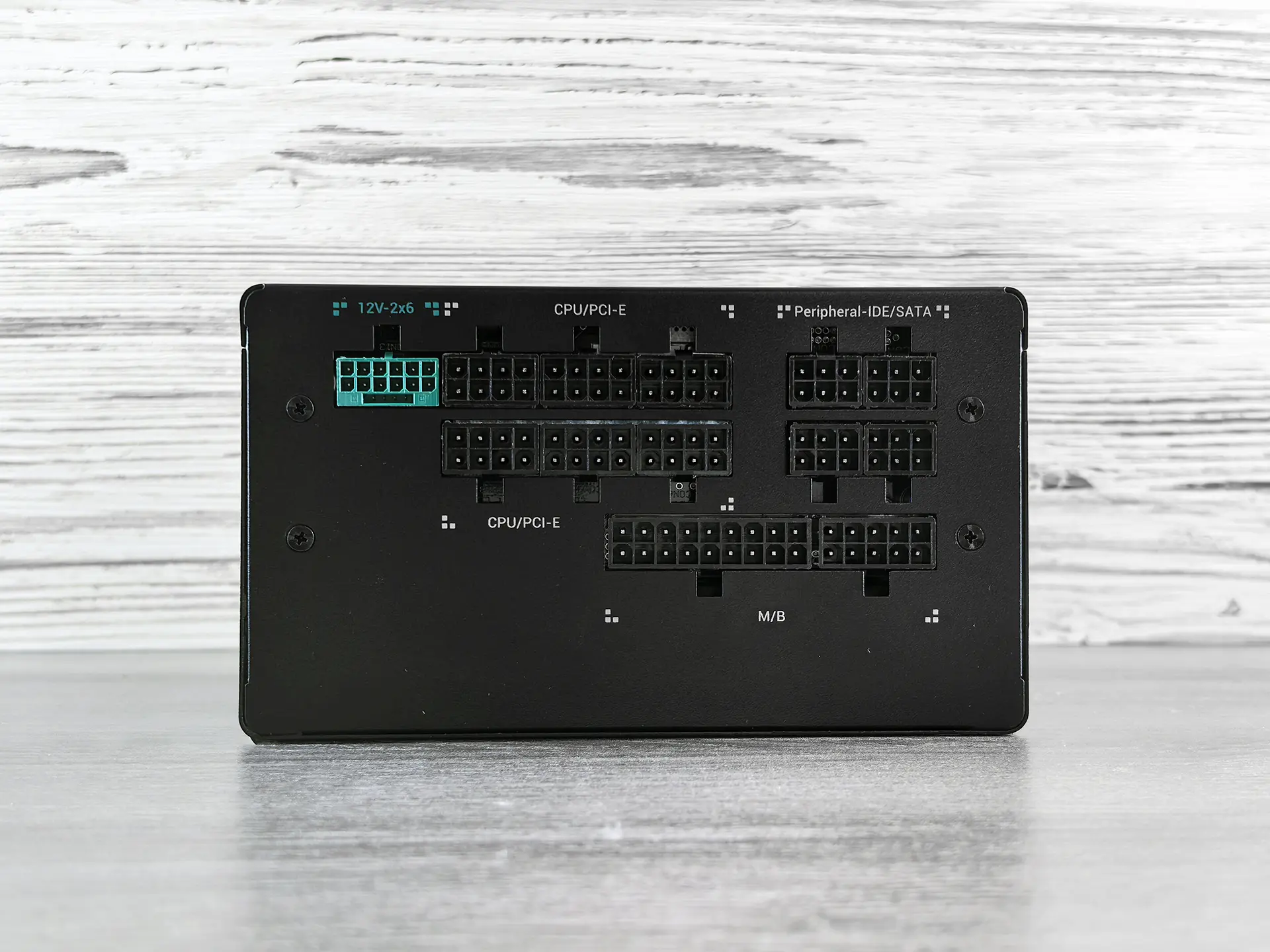

На передней панели блока питания находятся разъёмы для подключения кабелей питания компонентов системы: разъём 12V-2×6 (слегка доработанная версия 12VHPWR, также выполнен в характерном для продукции DeepCool цвете морской волны) для подключения кабеля 600-ваттной линии питания топовых моделей видеокарт линейки GeForce RTX, группа из шести разъёмов для подключения кабелей питания процессора и видеокарт (CPU/PCI-E), группа из четырёх разъёмов для подключения кабелей питания накопителей (IDE/SATA), ниже расположены ещё два разъёма для подключения кабеля питания материнской платы (M/B).

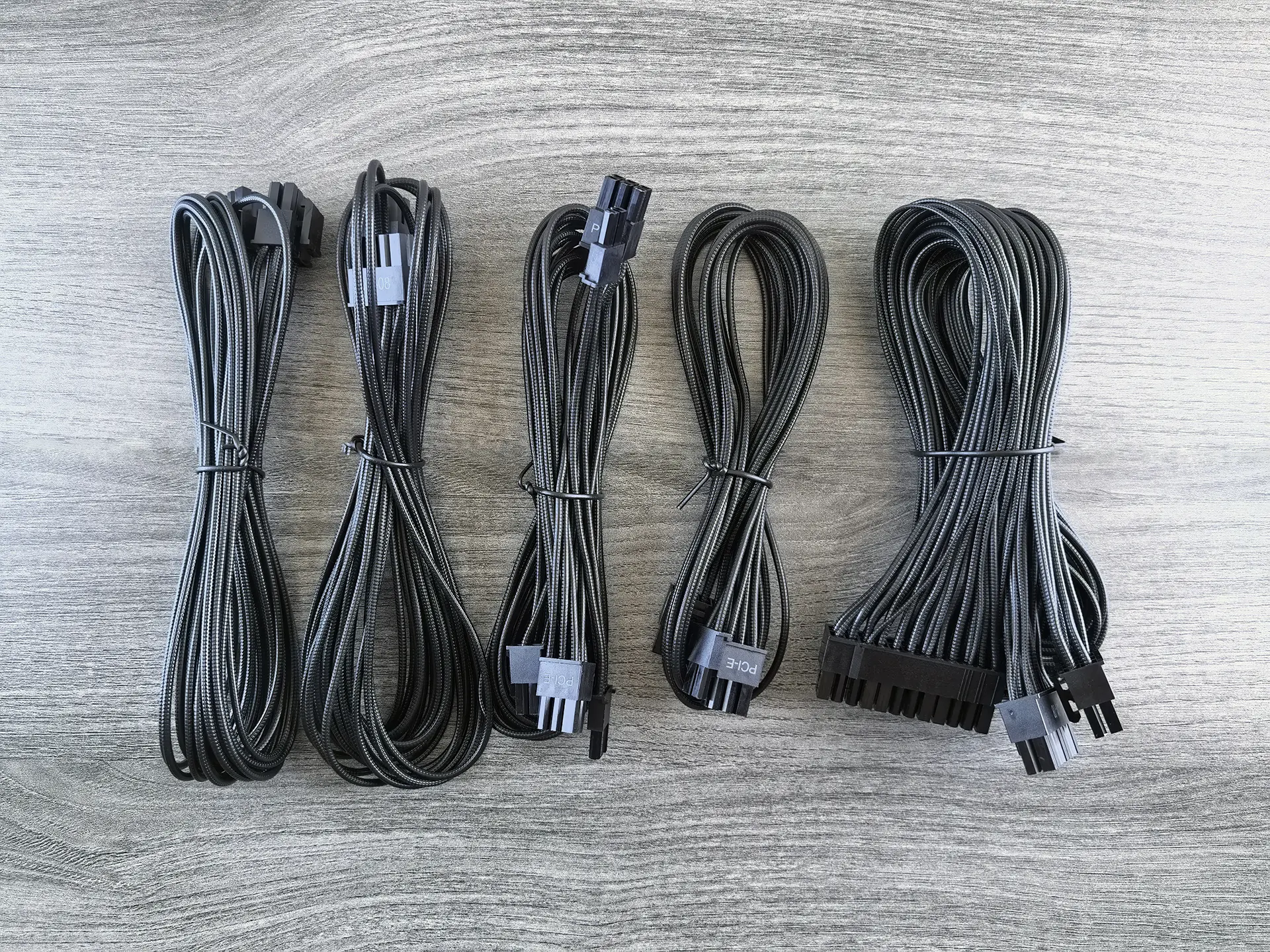

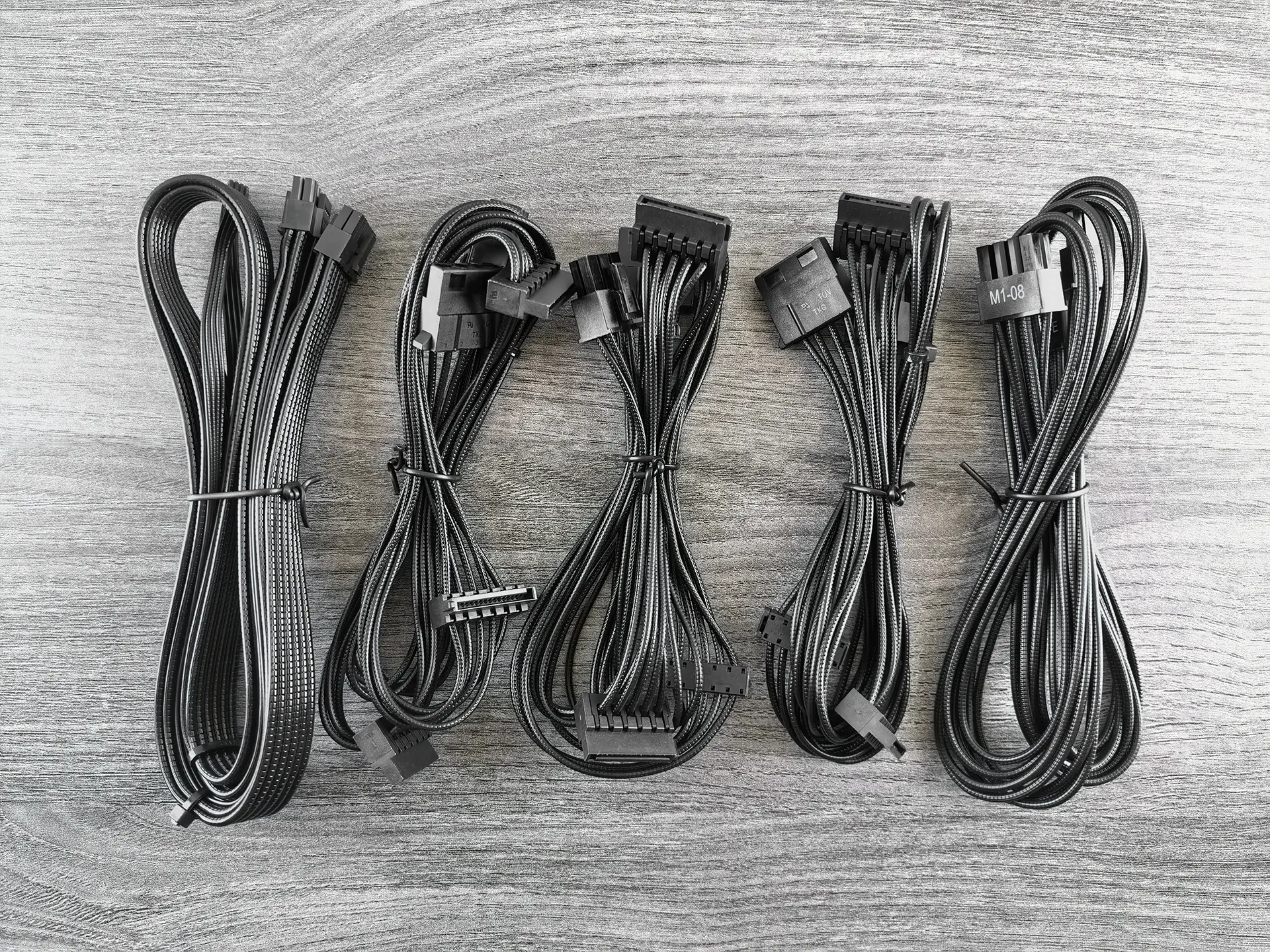

Идущие в комплекте с блоком питания кабели для подключения компонентов системы выполнены в виде стянутых пучков из проводов чёрного цвета с декоративным тиснением. Исключение составляет разве что кабель выделенной линии 600 Вт для производительных видеокарт от NVIDIA, отдельные провода 12 В линий в нём соединены в два шлейфа.
Возможности подключения компонентов системы
Перечислим все модульно подключаемые кабели, которые входят в комплект поставки блока питания GamerStorm PQ1200G GOLD:
- Кабель питания материнской платы с комбинированным 24 (20+4) контактным коннектором. Длина кабеля составляет 600 мм;
- Два кабеля линии питания процессора с 8 (4+4) контактными коннекторами. Длина кабелей 700 мм;
- Два кабеля питания PCI-E видеокарт, на каждом из которых по одному комбинированному коннектору с 8 (6+2) контактами. Длина кабелей составляет 600 мм;
- Кабель питания PCI-E видеокарт с двумя расположенными последовательно комбинированными коннекторами с 8 (6+2) контактами. Длина кабеля составляет 600 мм до первого коннектора и 120 мм от первого до второго;
- Кабель выделенной линии 600 Вт для питания топовых видеокарт линейки GeForce RTX от NVIDIA, совместимый с разъёмами 12V-2×6/12VHPWR. Длина кабеля составляет 650 мм;
- Три кабеля питания накопителей и прочих компонентов системы, использующих разъёмы SATA и Molex. На каждом кабеле последовательно расположены три коннектора питания SATA (под прямым углом к кабелю) и один Molex на конце. Длина кабеля составляет 450 мм до первого коннектора SATA и по 120 мм между соседними коннекторами.
Основные характеристики блока питания
GamerStorm PQ1200G GOLD соответствует новейшим стандартам ATX 3.1 и PCIe 5.1, имеет сертификаты энергоэффективности 80 PLUS Gold и Cybenetics Gold. Блок питания работает от сетей переменного тока с напряжением от 100 В до 240 В, на выходе выдавая по линиям ток с параметрами, представленные в таблице ниже:
| Напряжение по линии | +3,3 В | +5 В | +12 В | -12 В | +5 В SB |
|---|---|---|---|---|---|
| Максимальная сила тока по линии | 20 А | 20 А | 100 А | 0,3 А | 3,0 А |
| Максимальная мощность по линиям | 120 Вт | 1200 Вт | 3,6 Вт | 15 Вт | |
| Максимальная мощность | 1200 Вт | ||||
Блок питания GamerStorm PQ1200G GOLD имеет активную коррекцию коэффициента мощности и построен по схеме Active PFC + Half Bridge SRC LLC + DC-DC. Реализованы схемы защиты от перегрузки по суммарной мощности (OPP), от подачи повышенного напряжения (OVP), от короткого замыкания (SCP), от перегрева (OTP), от перегрузки по току (OCP), от понижения напряжения в сети (UVP), от всплесков и бросков напряжения (SIP) и защита при работе блока питания без нагрузки (NLO).
В конструкции блока питания используются только высококачественные конденсаторы японского производства. Производителем заявлены эффективность на уровне не менее 90% при 50% нагрузке и «время удерживания» (hold up time) при краткосрочных перебоях напряжения в сети не менее 16 мс при 100% нагрузке. Заявленное время наработки на отказ (MTBF) составляет 100 000 часов, на блок питания распространяется гарантия сроком в 10 лет.
Тестирование блока питания

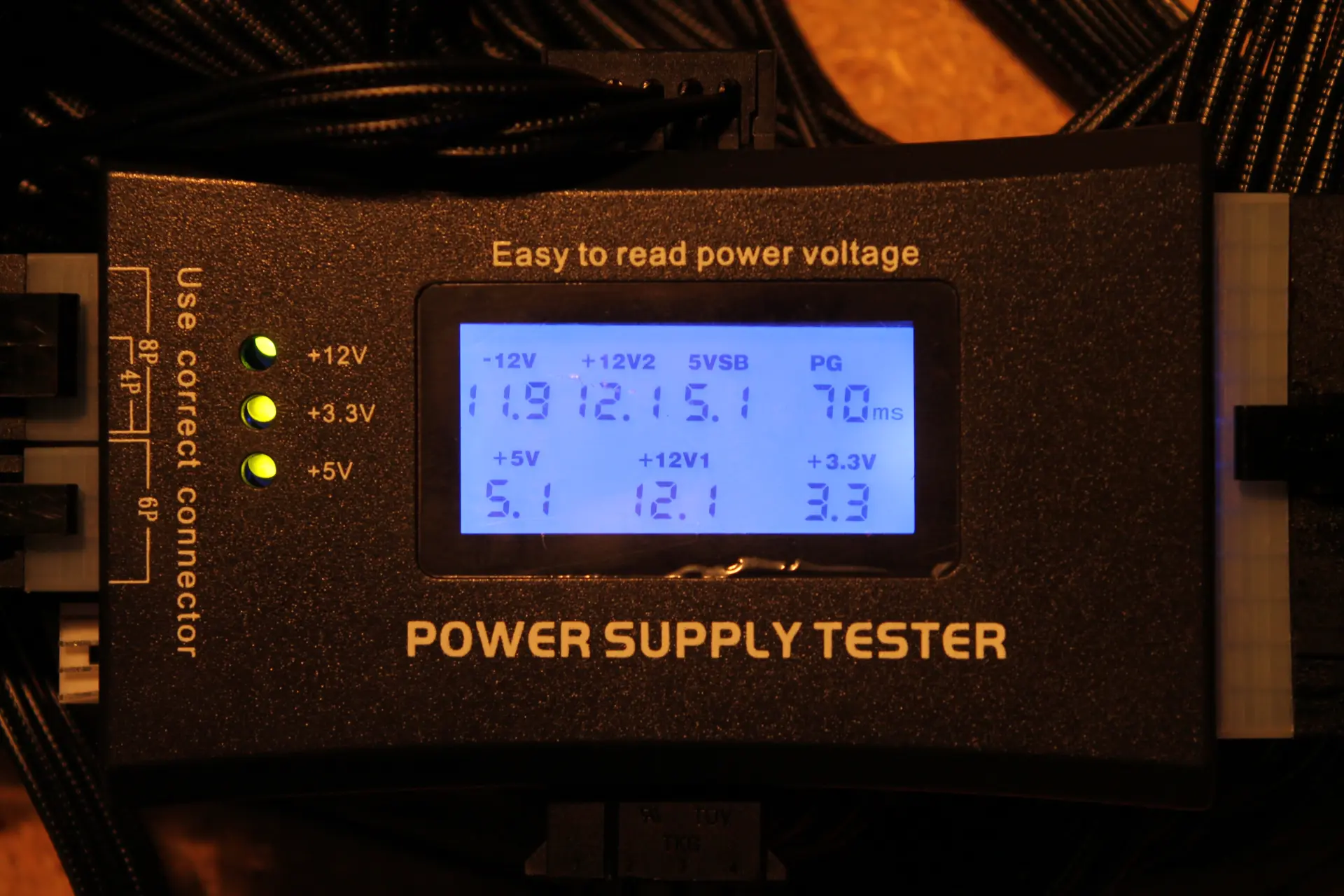

Для начала подключим блок питания GamerStorm PQ1200G GOLD к специальному тестеру, который измерит напряжения на основных линиях при работе без нагрузки, а также измерит время получения сигнала Power Good.
| Линия, номинальное значение напряжения | Фактическое значение напряжения |
|---|---|
| -12 V | 11,9 В |
| +12 V1 | 12,1 В |
| +12 V2 | 12,1 В |
| +5 V | 5,1 В |
| 5 V SB | 5,1 В |
| +3,3 V | 3,3 В |
Так как тестер не поддерживает измерение напряжения на выделенной 12 В линии 12VHPWR/12V-2×6, измерим напряжение при помощи стандартного мультиметра, получив значения 12,14 В … 12,15 В. Время получения сигнала «Power Good», согласно показаниям тестера, составляет 70 мс, что лучше заявленного производителем времени в 100 мс … 150 мс.

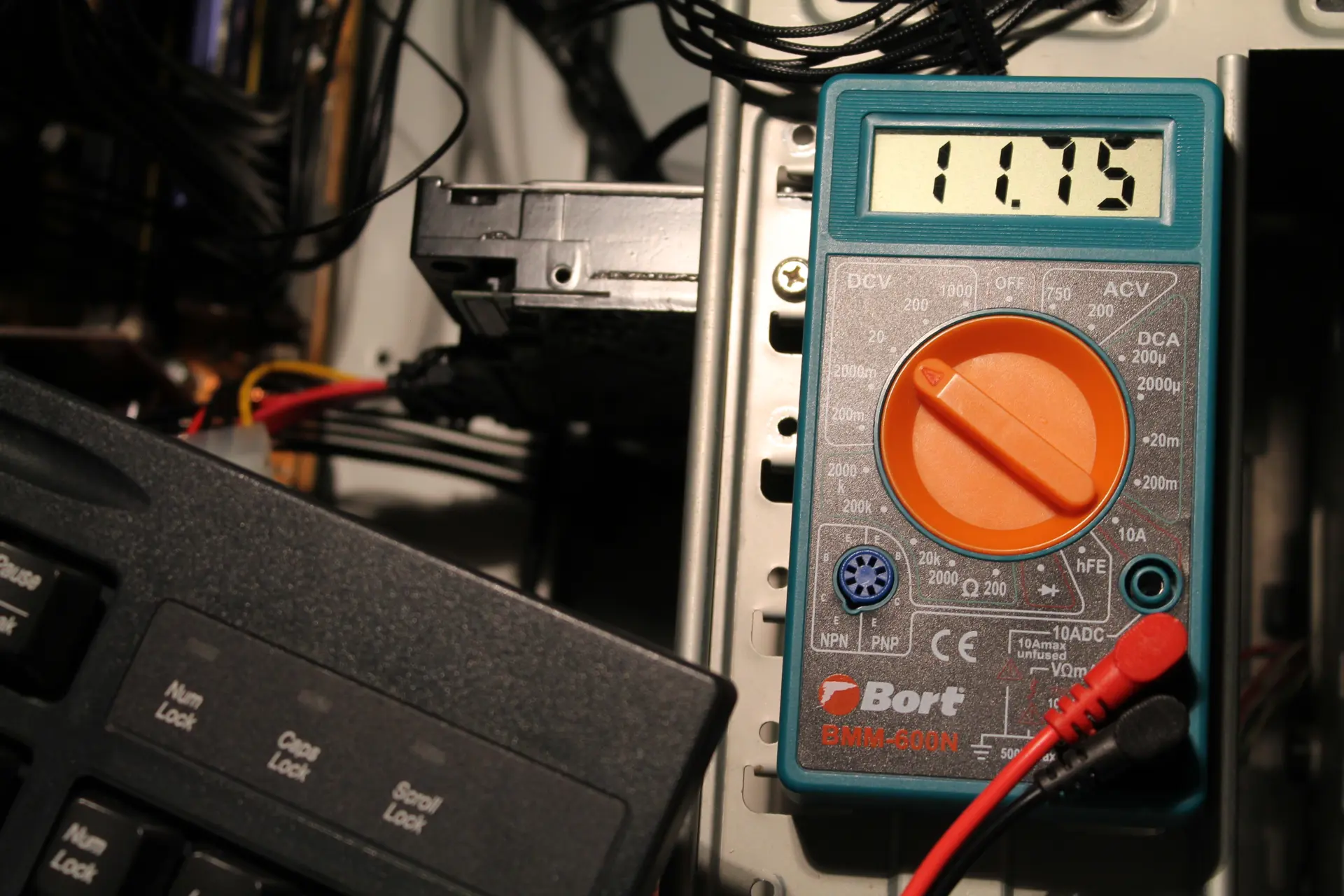

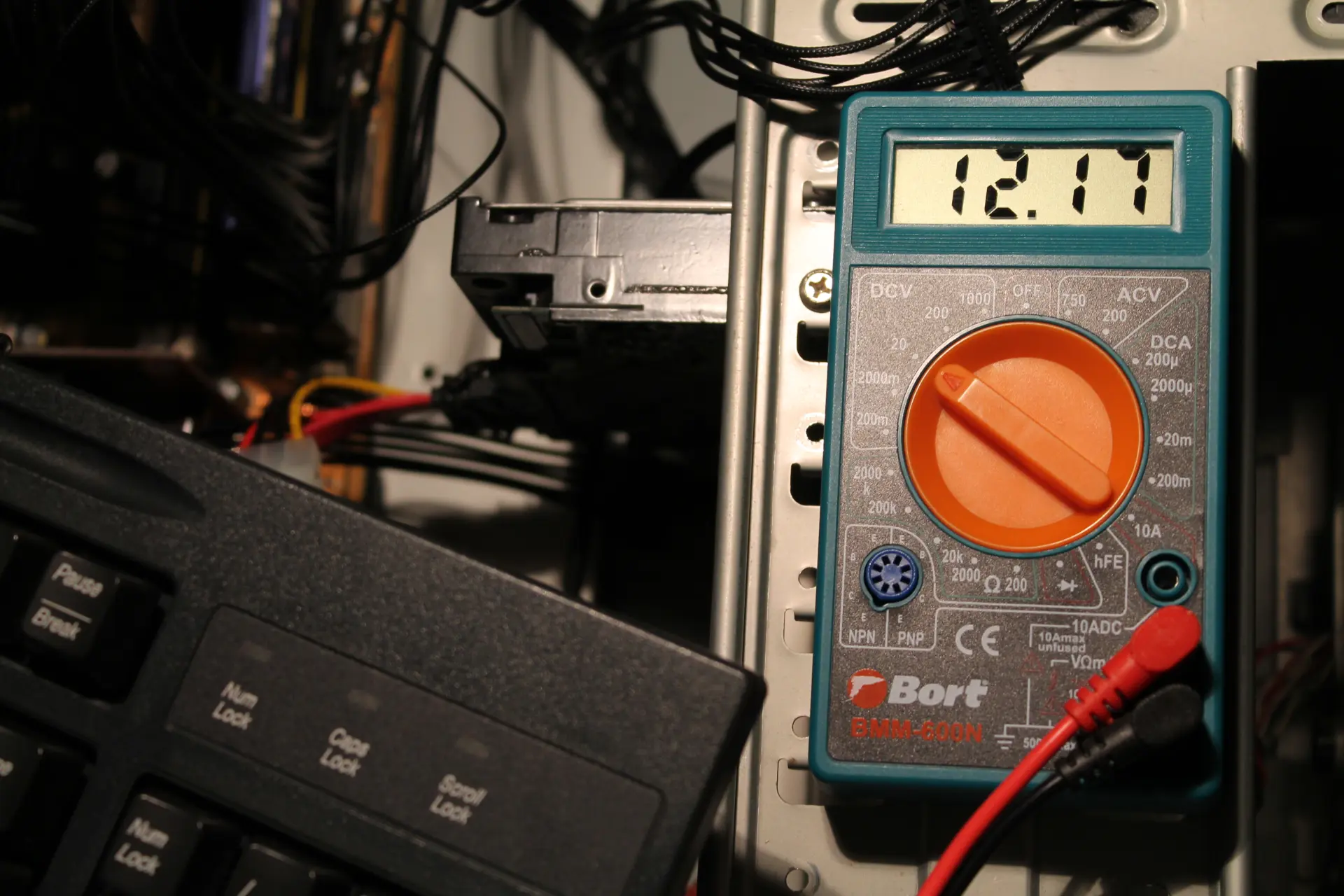

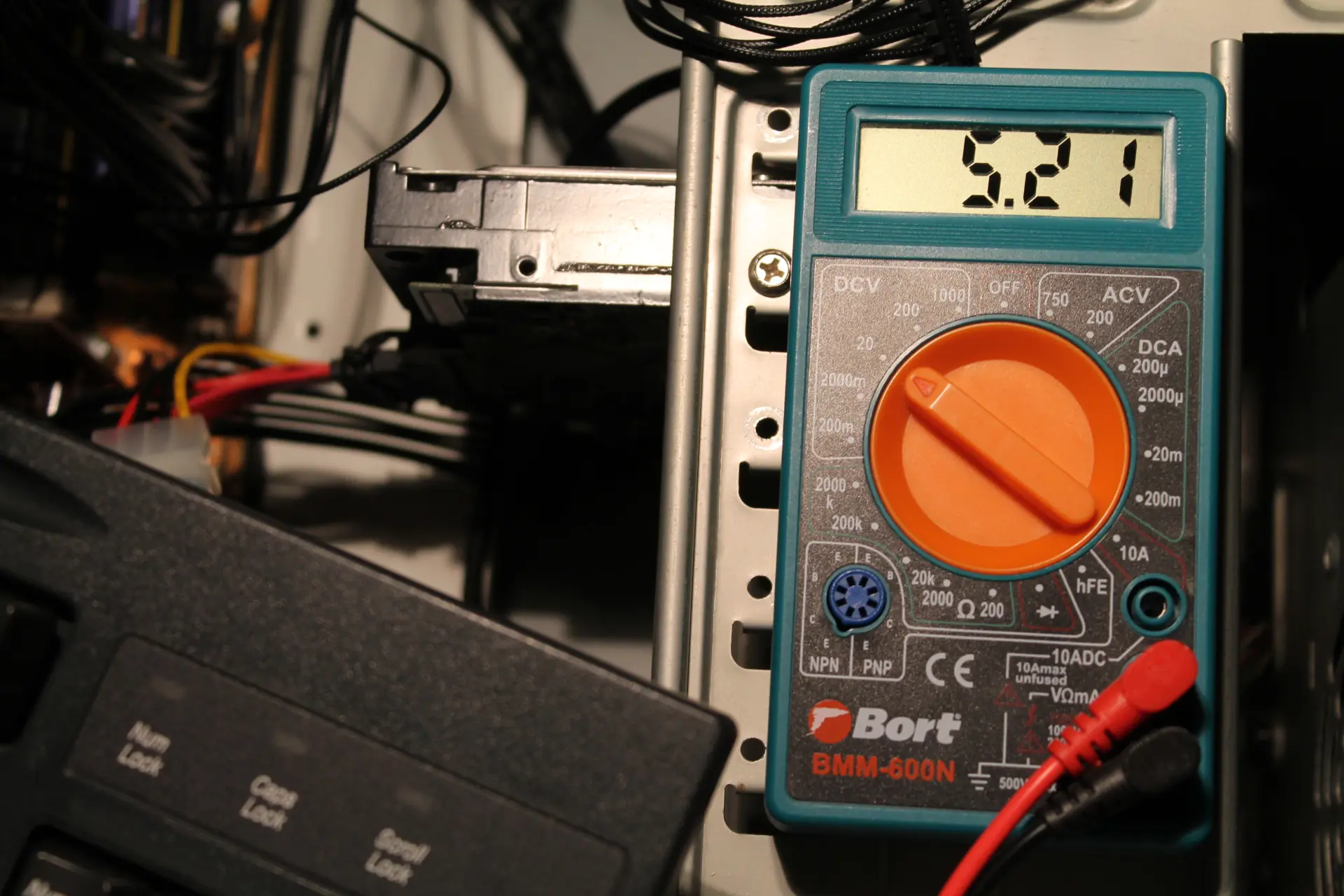

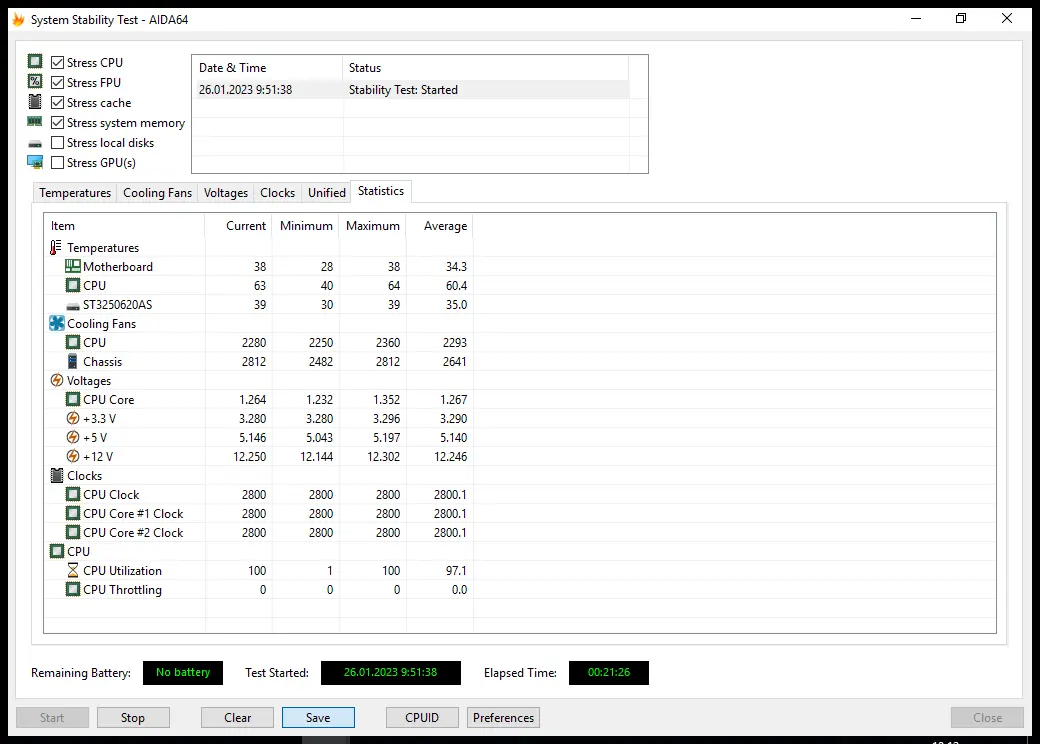

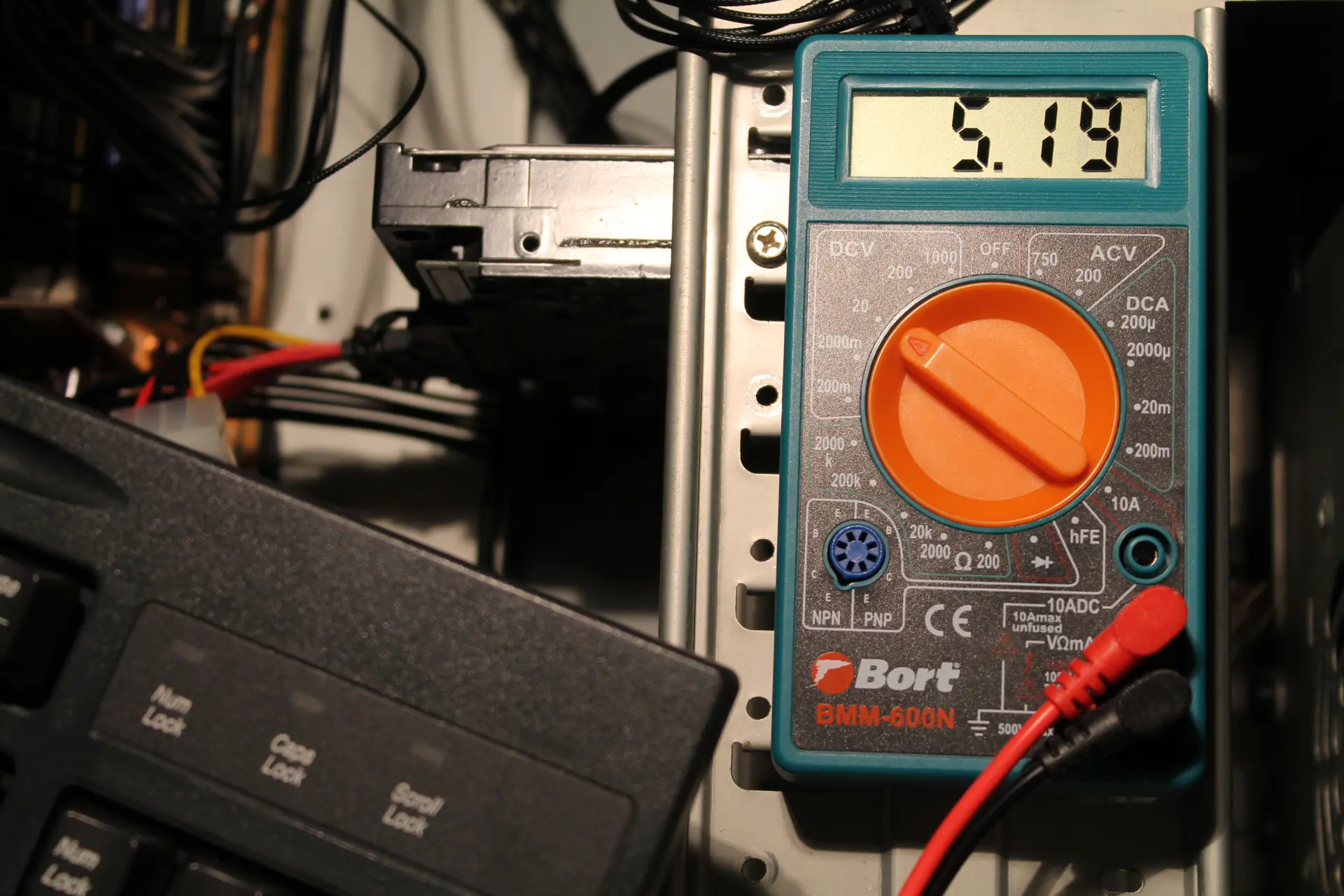

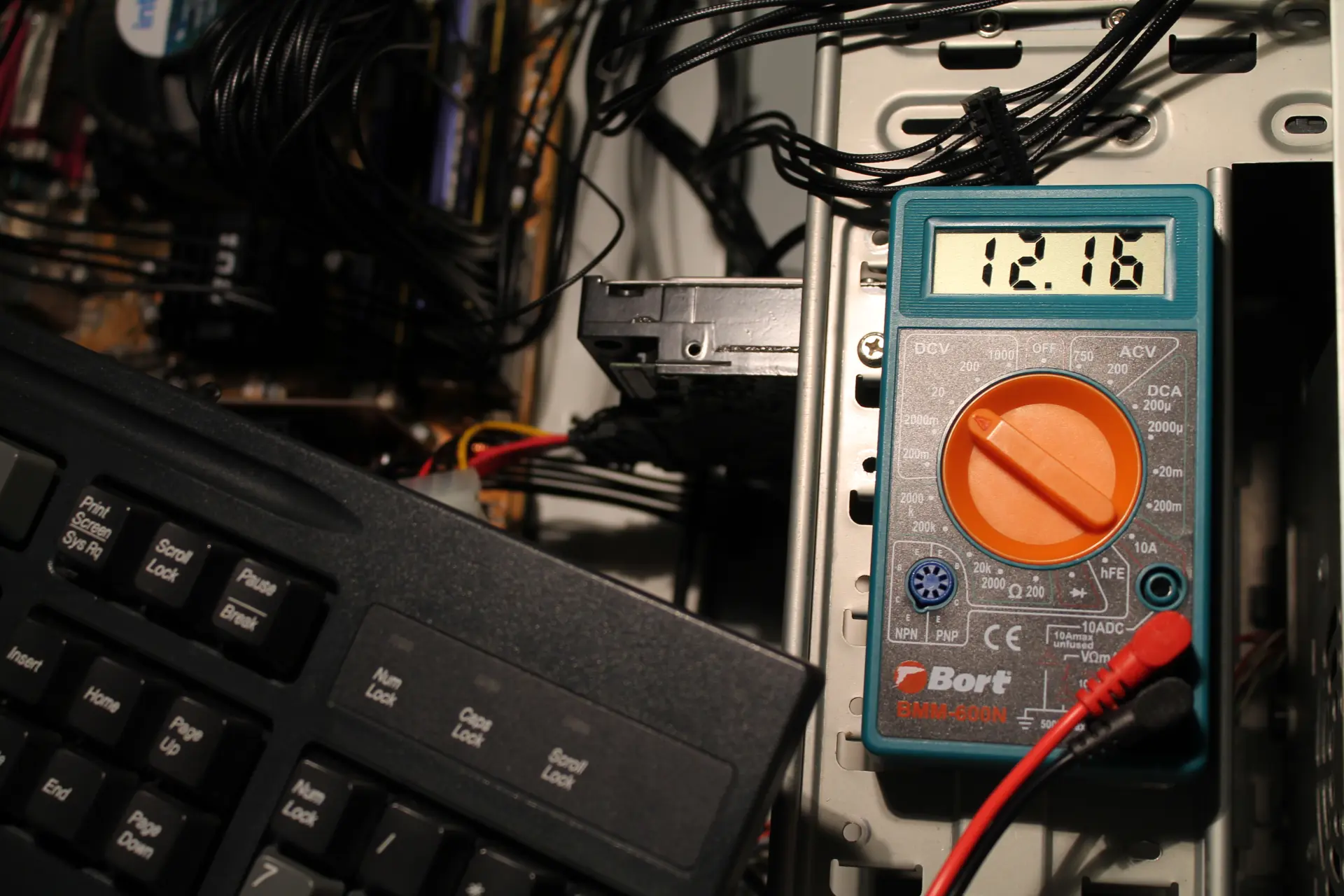

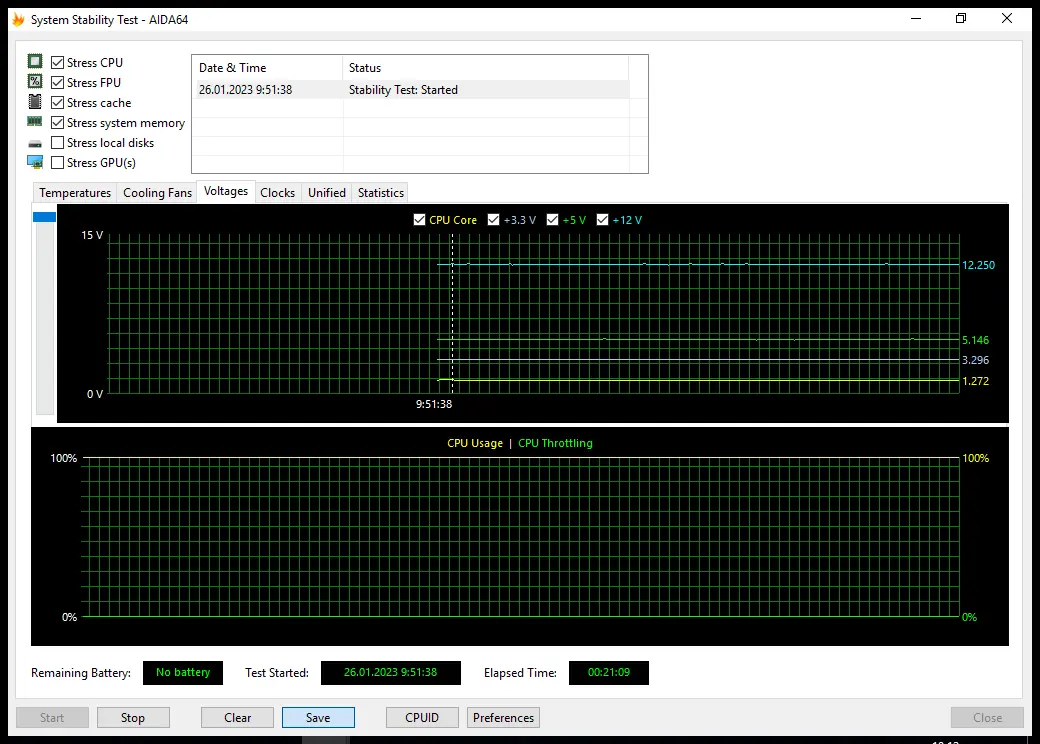

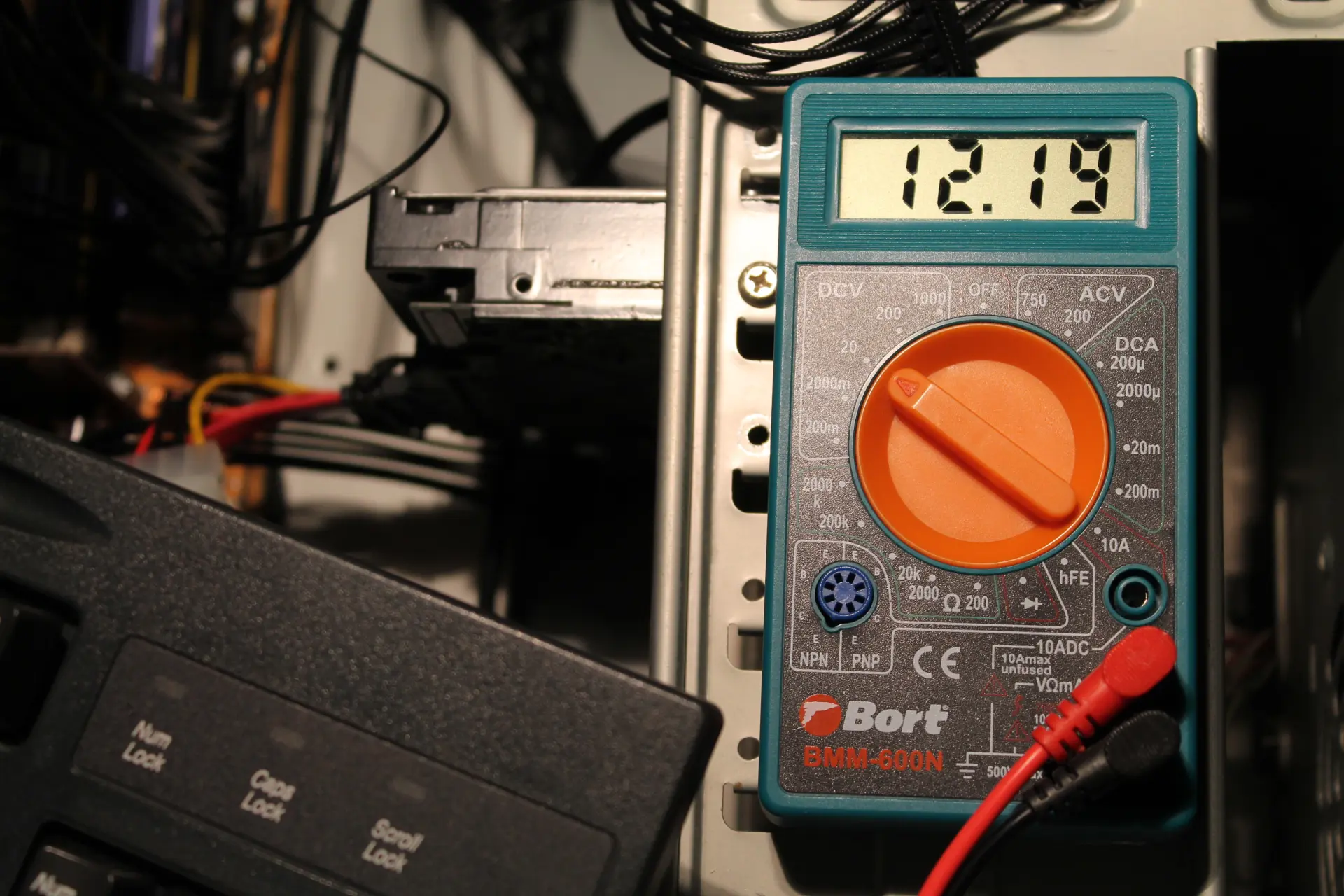

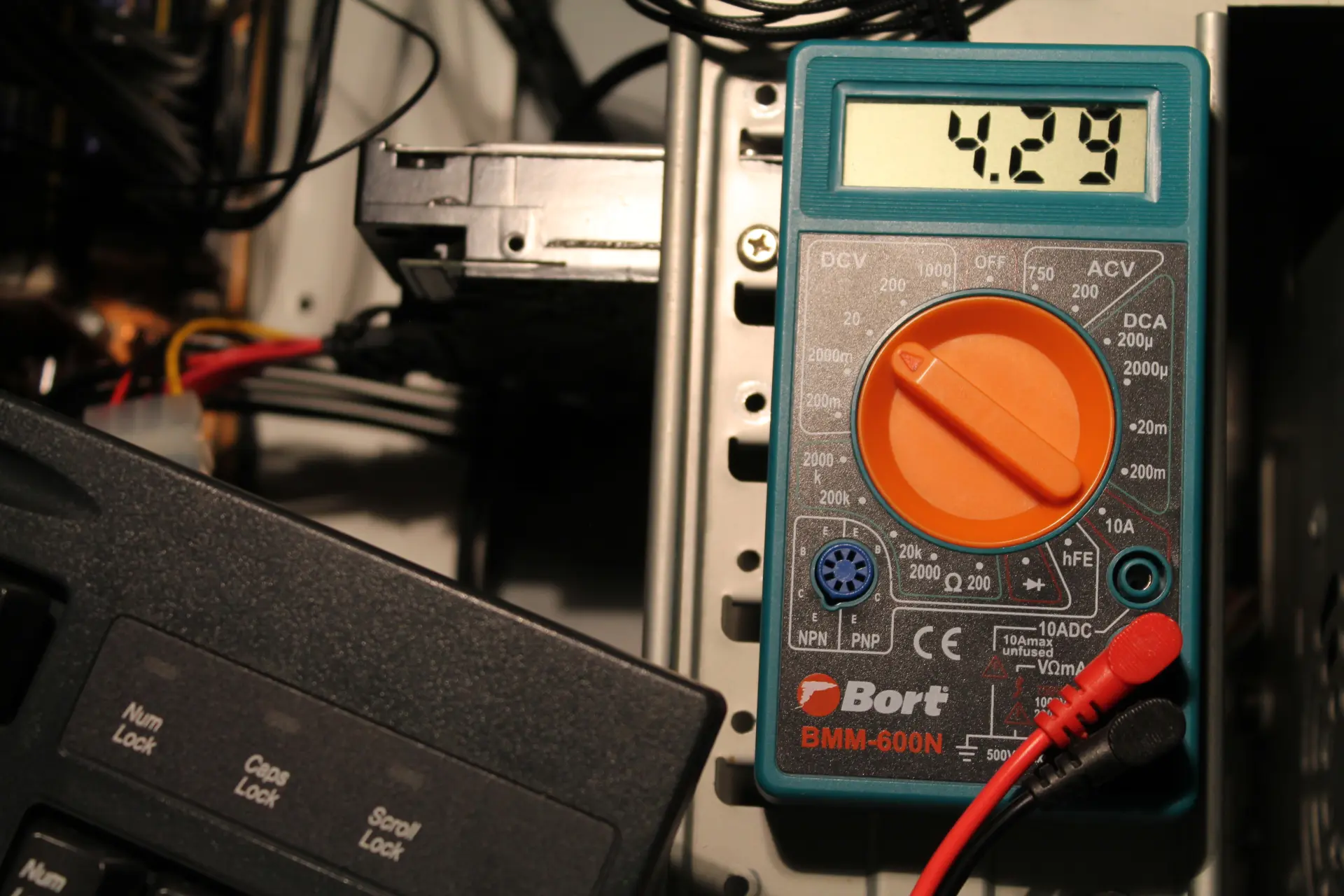

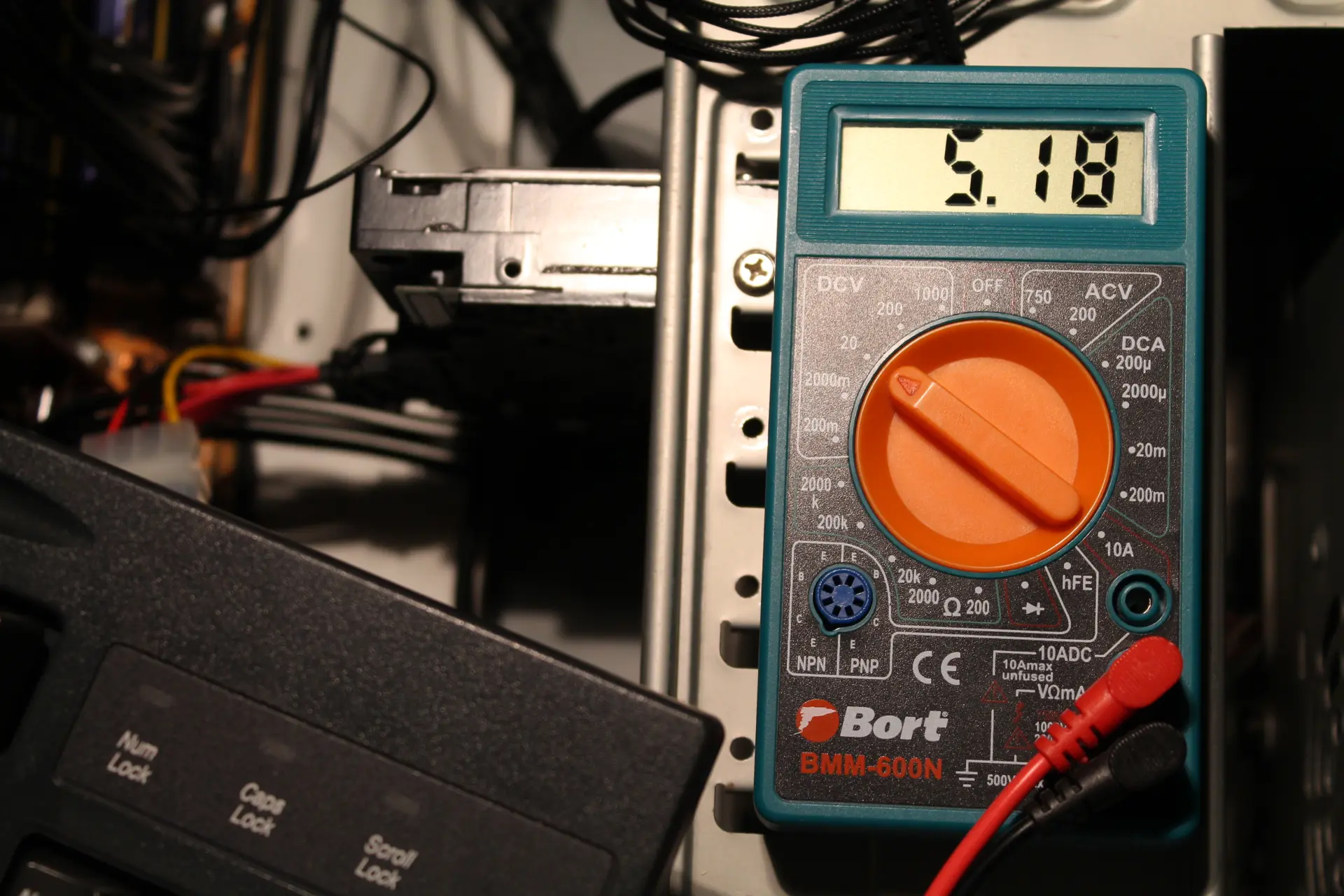

Поместив блок питания уже в реальный тестовый ПК, мы будем при помощи мультиметра измерять напряжения на основных линиях при низкой нагрузке на систему после запуска Windows 10 и повышенной, при работе стресс-теста AIDA 64. Результаты замеров представлены в таблице ниже:
| Линия | SATA/Molex (5 В) | SATA/Molex (12 В) | CPU (12 В) | PCI-E (12 В) | 12V-2x6 (12 В) |
|---|---|---|---|---|---|
| Низкая нагрузка | 5,18 В … 5,19 В | 12,16 В … 12,17 В | 12,17 В | 12,17 В | 12,17 В |
| Высокая нагрузка | 4,50 В … 5,20 В | 12,19 В | 12,18 В … 12,19 В | 12,18 В … 12,19 В | 12,18 В … 12,19 В |
Высокая нагрузка
Низкая нагрузка
Конкуренция
На рынке блоков питания мощностью 1200 Вт с сертификатом 80 PLUS Gold и поддержкой ATX 3.0/3.1 существует серьезная конкуренция.
Вот несколько ключевых конкурентов в данном сегменте:
- Corsair RM1200x SHIFT. Он часто стоит дороже, но предлагает инновационную конструкцию с боковым расположением разъемов, что упрощает кабель-менеджмент в совместимых корпусах. Бренд Corsair имеет устоявшуюся репутацию на рынке БП, что для многих является решающим фактором.
- Seasonic FOCUS GX-1200 ATX 3.0. Seasonic является OEM-производителем для многих других брендов и считается эталоном качества. Модели этой серии известны своей надежностью, высококачественной компонентной базой и стабильными характеристиками. Гарантия также часто составляет 10—12 лет.
- be quiet! Pure Power 12 M 1200W. Этот бренд делает основной упор на тишину работы. Вентиляторы be quiet! считаются одними из самых тихих на рынке. Для пользователей, собирающих бесшумную систему, этот фактор может быть важнее небольшой разницы в цене.
- MSI MPG A1200G PCIE5. MSI активно развивает направление комплектующих, и их блоки питания предлагают конкурентные характеристики. Часто они привлекают покупателей дизайном, который сочетается с другими компонентами MSI, и агрессивной ценовой политикой.
Выбор GamerStorm PQ1200G GOLD на фоне этих моделей будет оправдан, если его цена на момент покупки будет значительно ниже, а пользователь не гонится за специфическими особенностями вроде боковых коннекторов или абсолютной бесшумности.
Подробные спецификации
| Модель | PQ1200G |
| Номер модели | PQC00G-FD |
| Общая мощность | 1200 Вт |
| Стандарт | ATX12V V3.1 |
| Размер (Ш x Д x В) | 150 × 140 × 86 мм |
| Сертификат эффективности | 80 Plus Gold / Cybenetics Gold / PPLP Gold |
| Размер вентилятора | 120 × 120 × 25 мм |
| Подшипник вентилятора | FDB (гидродинамический подшипник) |
| Топология | Active PFC + Half Bridge SRC LLC + DC/DC |
| Конденсаторы | Полностью японские электролитические конденсаторы |
| Сигнал Power Good | 100-150 мс |
| Время удержания | ≥ 16 мс при полной нагрузке |
| Эффективность | ≥ 90% при типичной нагрузке (50-80%) |
| Защита | OPP, OVP, SCP, OTP, OCP, UVP, SIP, NLO |
| Рабочая температура | 0-40°C |
| Время наработки на отказ | 100 000 часов |
| Входное напряжение AC | 100-240 В |
| Входной ток AC | 15-7.5 А |
| Частота входного тока | 50-60 Гц |
| Выход +3.3В (макс.) | 20 А / 120 Вт |
| Выход +5В (макс.) | 20 А / 120 Вт |
| Выход +12В (макс.) | 100 А / 1200 Вт |
| Выход -12В (макс.) | 0.3 А / 3.6 Вт |
| Выход +5VSB (макс.) | 3 А / 15 Вт |
| Разъем 24-pin (20+4) | 1 шт. |
| Разъем 8-pin EPS | 2 шт. |
| Разъем 6+2-pin PCIe | 3 шт. |
| Разъем 12V-2x6 | 1 шт. |
| Разъем SATA | 9 шт. |
| Разъем 4-pin Peripheral | 3 шт. |
| Разъем FDD | 1 шт. |
| Гарантия | 10 лет |
Подведём итоги
Блок питания GamerStorm PQ1200G GOLD подойдет для сборки как весьма «серьёзного» игрового ПК, так и для небольшого домашнего сервера. Благо, тут есть и 1200 Вт мощности, и соответствие современным стандартам ATX 3.1 и PCIe 5.1, и все необходимые для подобных сборок кабели и разъёмы, включая выделенную линию на 600 Вт для топовых моделей видеокарт линейки GeForce RTX, получающих питание через разъёмы 12V-2×6/12VHPWR, а также возможность запитать до девяти накопителей с интерфейсом SATA. При этом блок питания имеет весьма компактные размеры по меркам модульных блоков питания мощностью больше киловатта, а его цену (с учётом мощности и модульности) можно считать весьма демократичной, на момент написания материала она составляет около 12 000 рублей. И пусть вас не пугает малознакомый производитель – по сути GamerStorm просто является дочерним брендом весьма известной компании DeepCool, тут даже дизайн оставили узнаваемый. Кстати, для любителей сборок в белом цвете существует версия данного блока питания белого цвета.
Плюсы
- Высокая мощность 1200 Вт, достаточная для самых производительных систем;
- Полное соответствие современным стандартам ATX 3.1 и PCIe 5.1;
- Наличие "родного" кабеля 12V-2x6 на 600 Вт для топовых видеокарт;
- Полностью модульная конструкция, упрощающая сборку и кабель-менеджмент;
- Компактный корпус длиной всего 140 мм, совместимый с большинством корпусов;
- Использование качественной элементной базы (японские конденсаторы);
- Длительный срок гарантии от производителя — 10 лет;
- Конкурентоспособная цена в сегменте 1200-ваттных блоков питания.
Минусы
- Бренд GamerStorm менее известен, чем DeepCool, что может вызывать сомнения;
- Кабели выполнены в виде стандартных пучков, а не плоские или в индивидуальной оплетке, что может усложнять укладку;
- Вентилятор размером 120 мм может быть шумнее под высокой нагрузкой, чем модели со 135/140 мм вентиляторами у конкурентов;
- Комбинированные кабели с разъемами SATA и Molex на одной линии не всегда удобны;
- Отсутствие гибридного (полупассивного) режима работы вентилятора, который есть у многих конкурентов.
