Тест-драйв блока питания Gamer Storm PF700X

Сегодня мы рассмотрим бюджетный, но достаточно мощный блок питания Gamer Storm PF700X на 700 Вт от игрового суббренда компании DeepCool.

Блок питания имеет компактные габариты, несъёмные кабели и приятный лаконичный дизайн, он хорошо подойдет для сборок недорогих игровых ПК с учётом доступной цены, составляющей менее 5000 рублей на момент написания этого обзора.

В материале:

• Упаковка и комплектация
• Дизайн блока питания
• Возможности подключения компонентов системы
• Основные характеристики блока питания
• Тестирование блока питания
• Спецификации
• Вердикт

Упаковка и комплектация

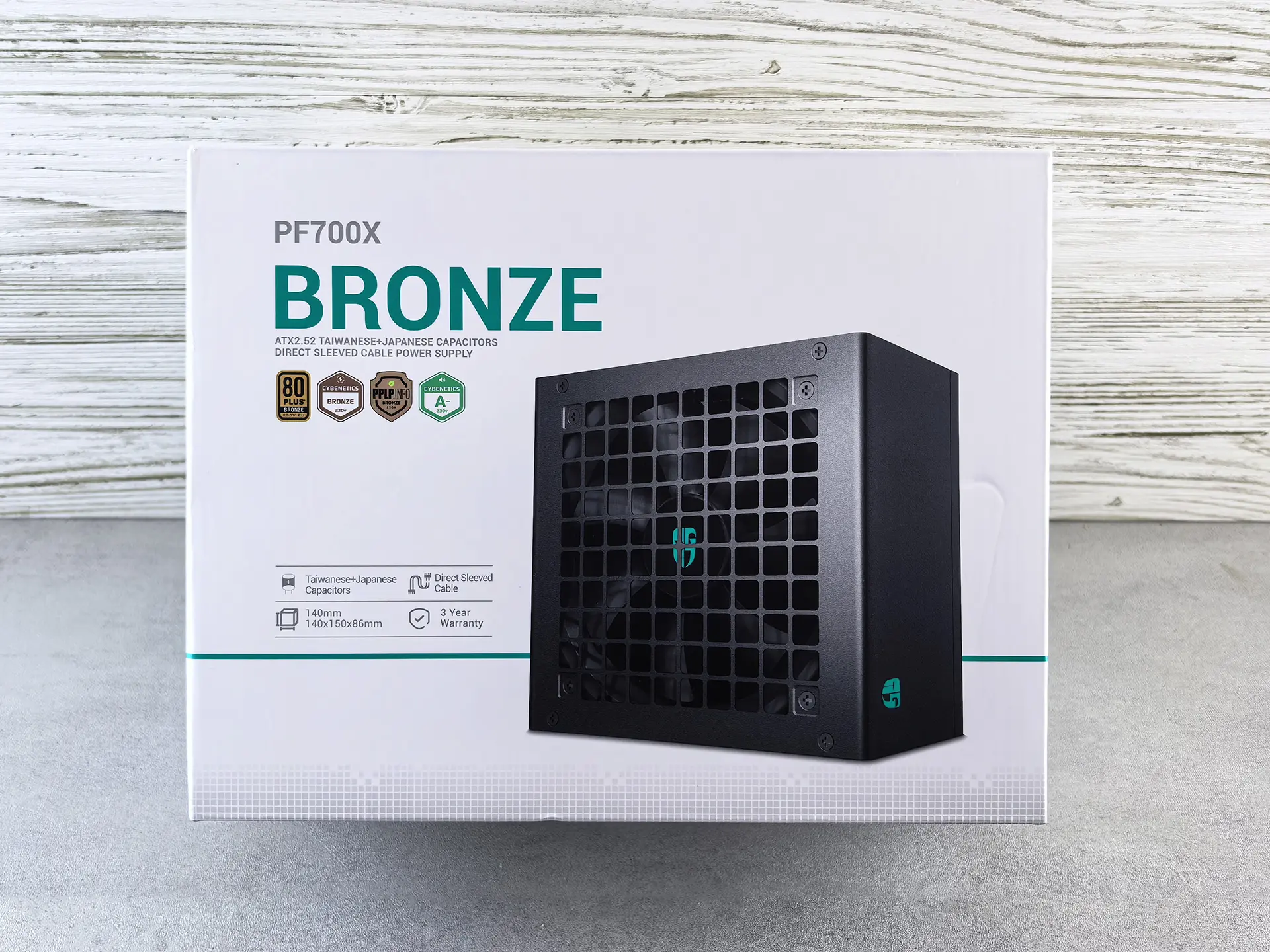

Блок питания Gamer Storm PF700X поставляется в достаточно простой коробке белого цвета, на которой есть его изображение и приведены основные характеристики.

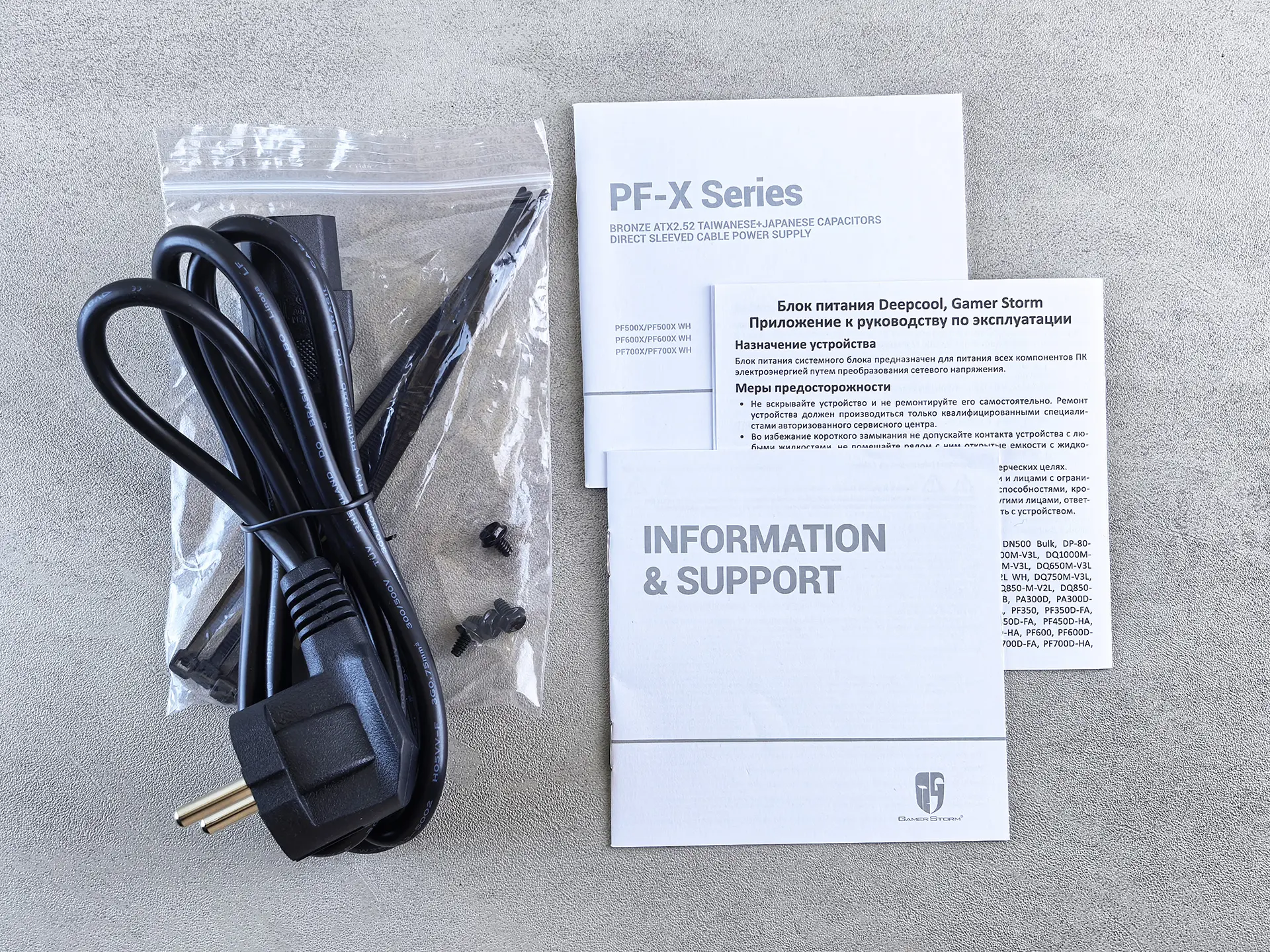

Корпус блока питания внутри коробки дополнительно зафиксирован мягкими вставками, сбоку уложены выходящие из него кабели, стандартный кабель для подключения ПК к розетке и пакетик с набором пластиковых монтажных стяжек и четырьмя винтами для установки блока питания в корпус ПК.

Дизайн блока питания

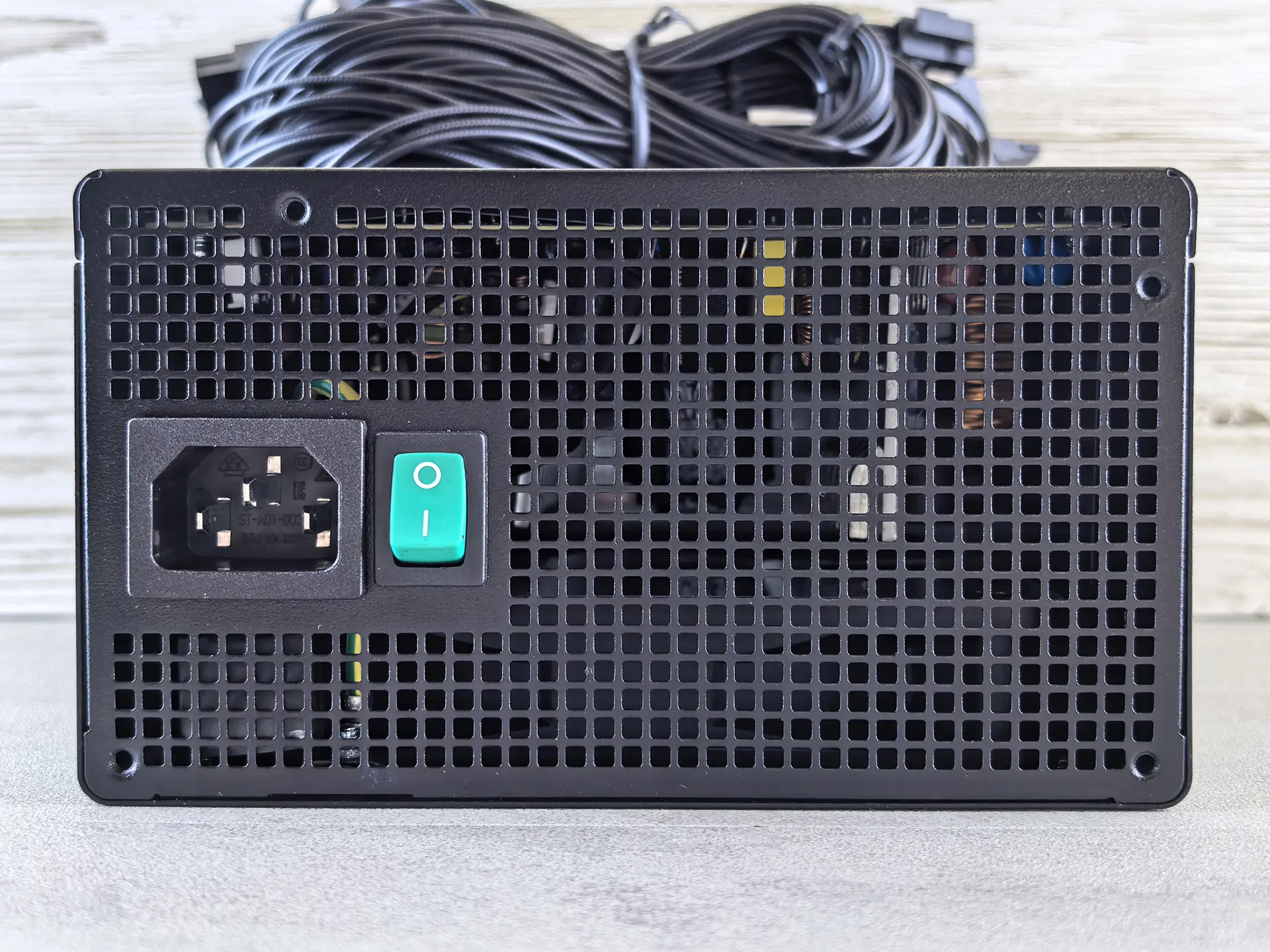

Когда мне прислали на обзор данный блок питания, я ещё не знал, что Gamer Storm – это новый дочерний суббренд уже хорошо мне знакомой DeepCool. Но в глаза сразу бросилось схожее оформление упаковки и самого блока питания: кнопка включения фирменного бирюзового цвета, выштампованные в корпусных панелях решетки в виде квадратных отверстий, что также характерно для продукции DeepCool.

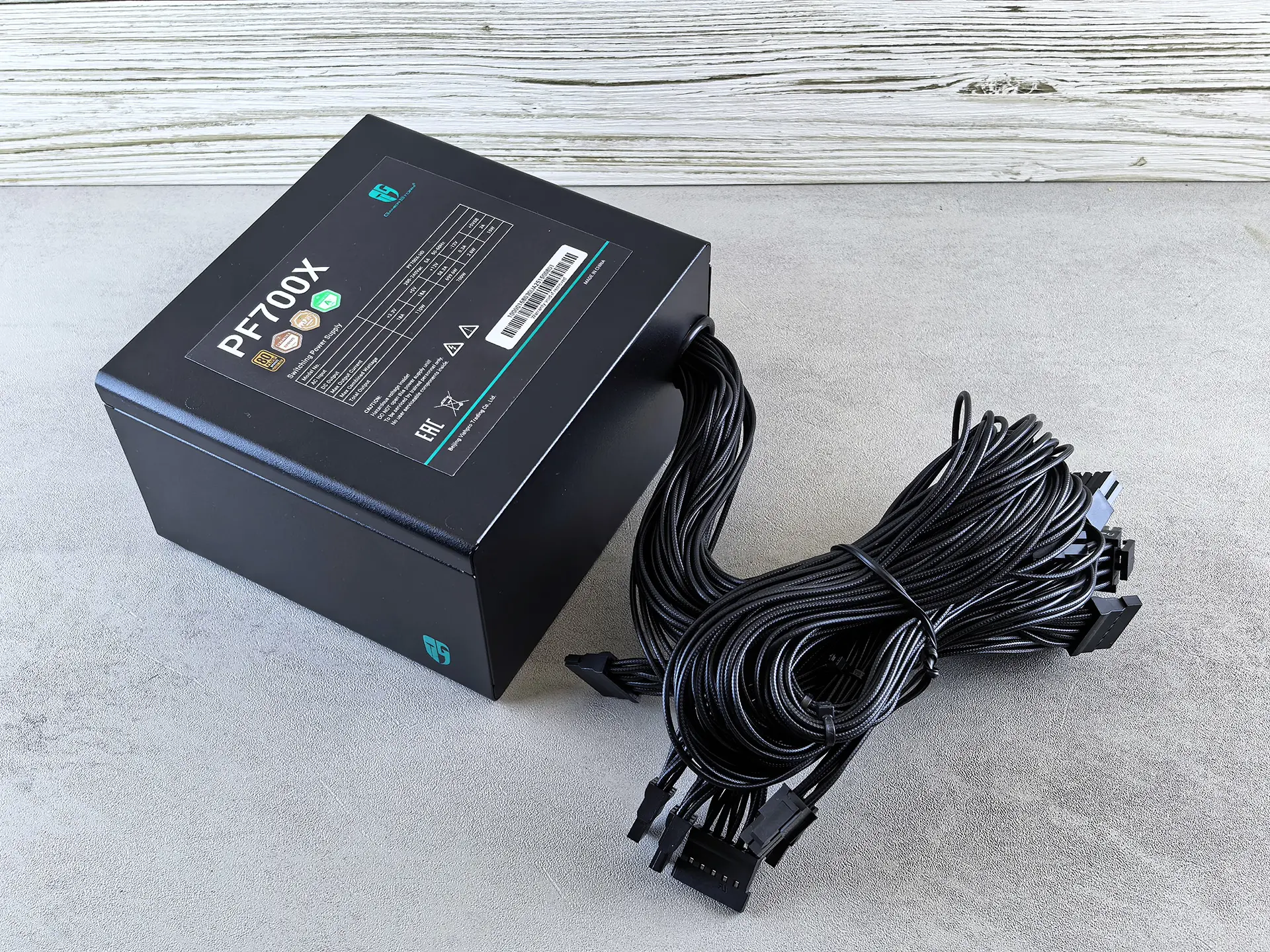

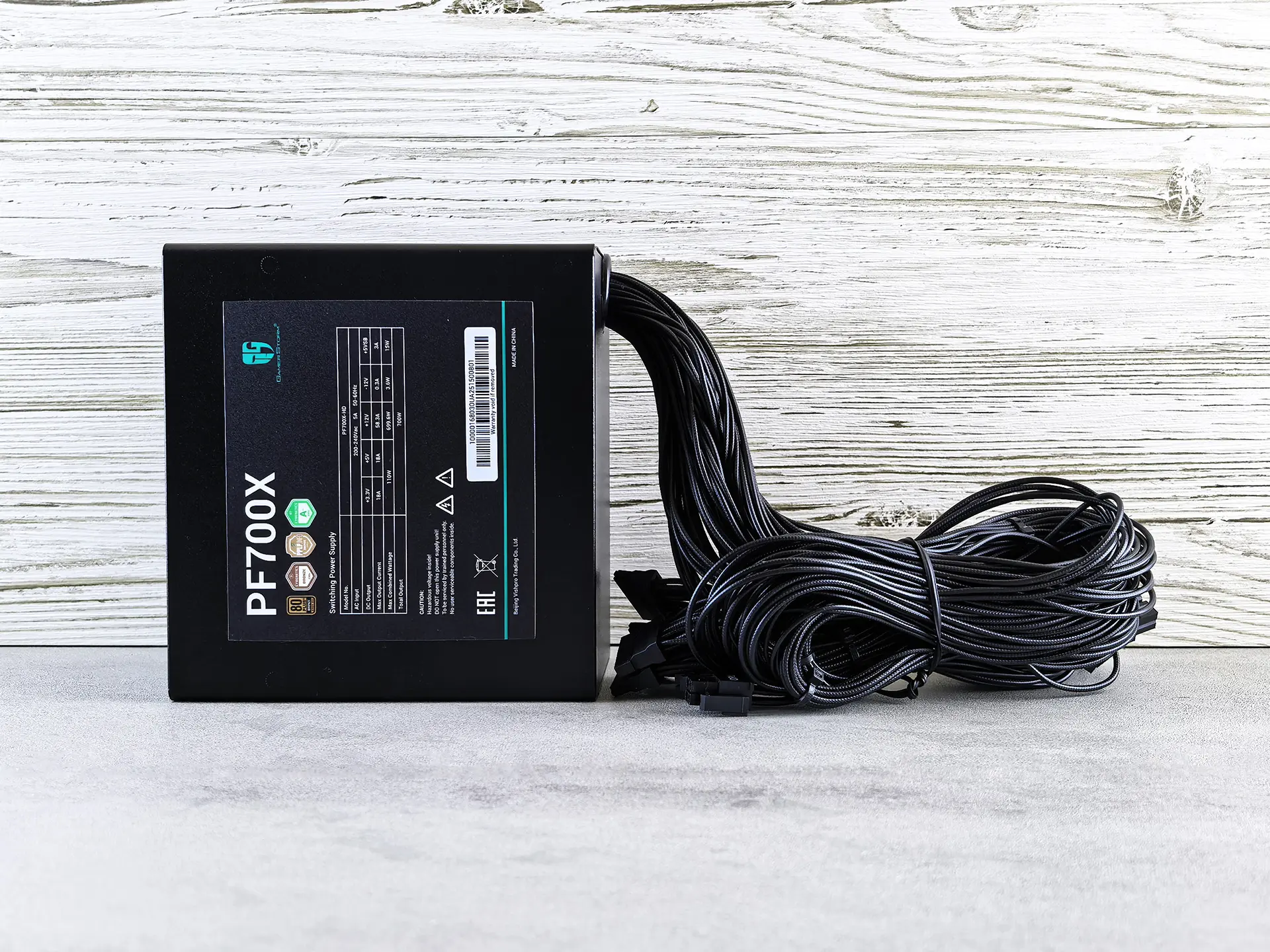

Блок питания Gamer Storm PF700X имеет классическую компоновку с несъёмными кабелями питания компонентов системы, выполненными в виде пучков проводов чёрного цвета.

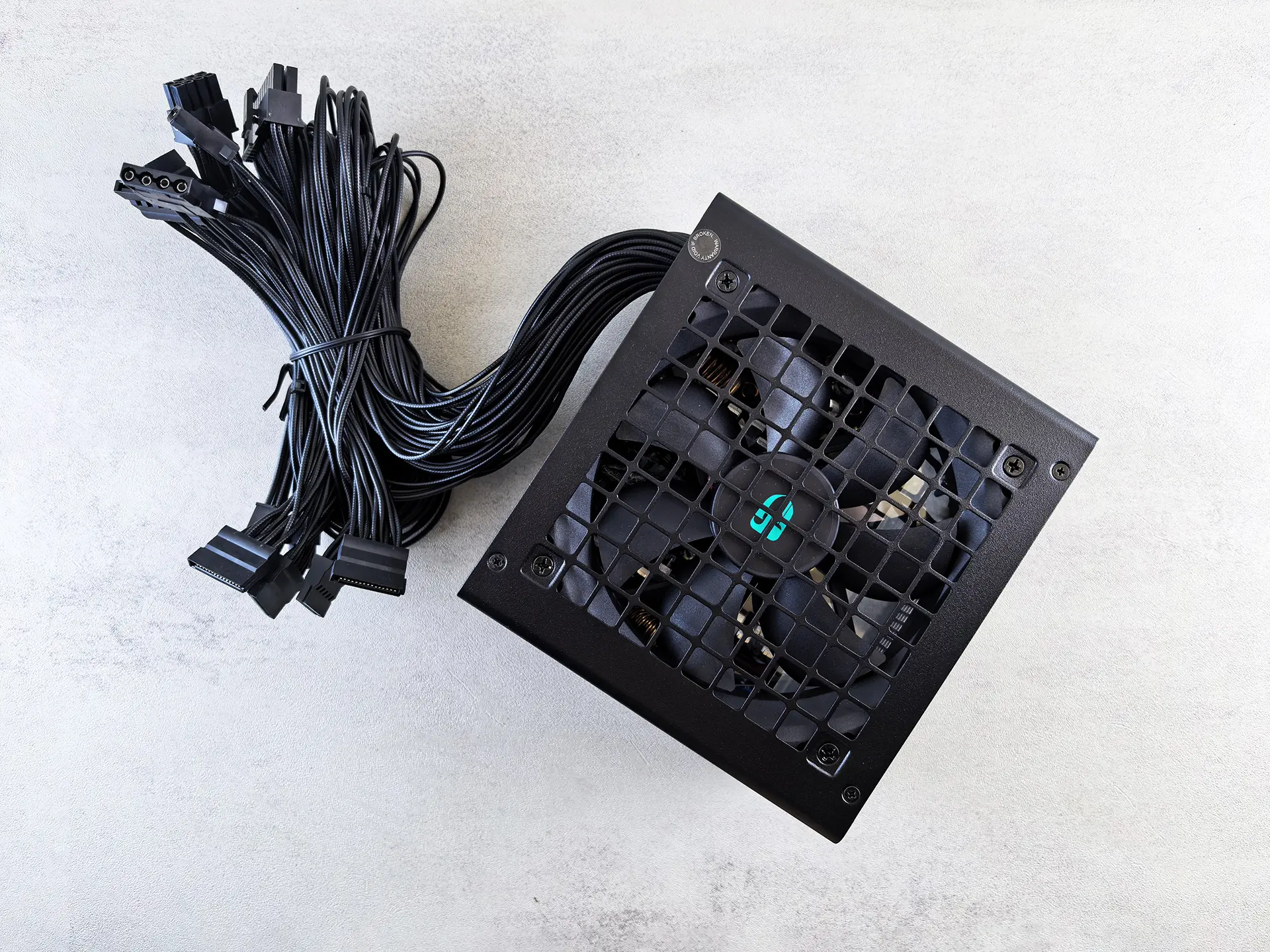

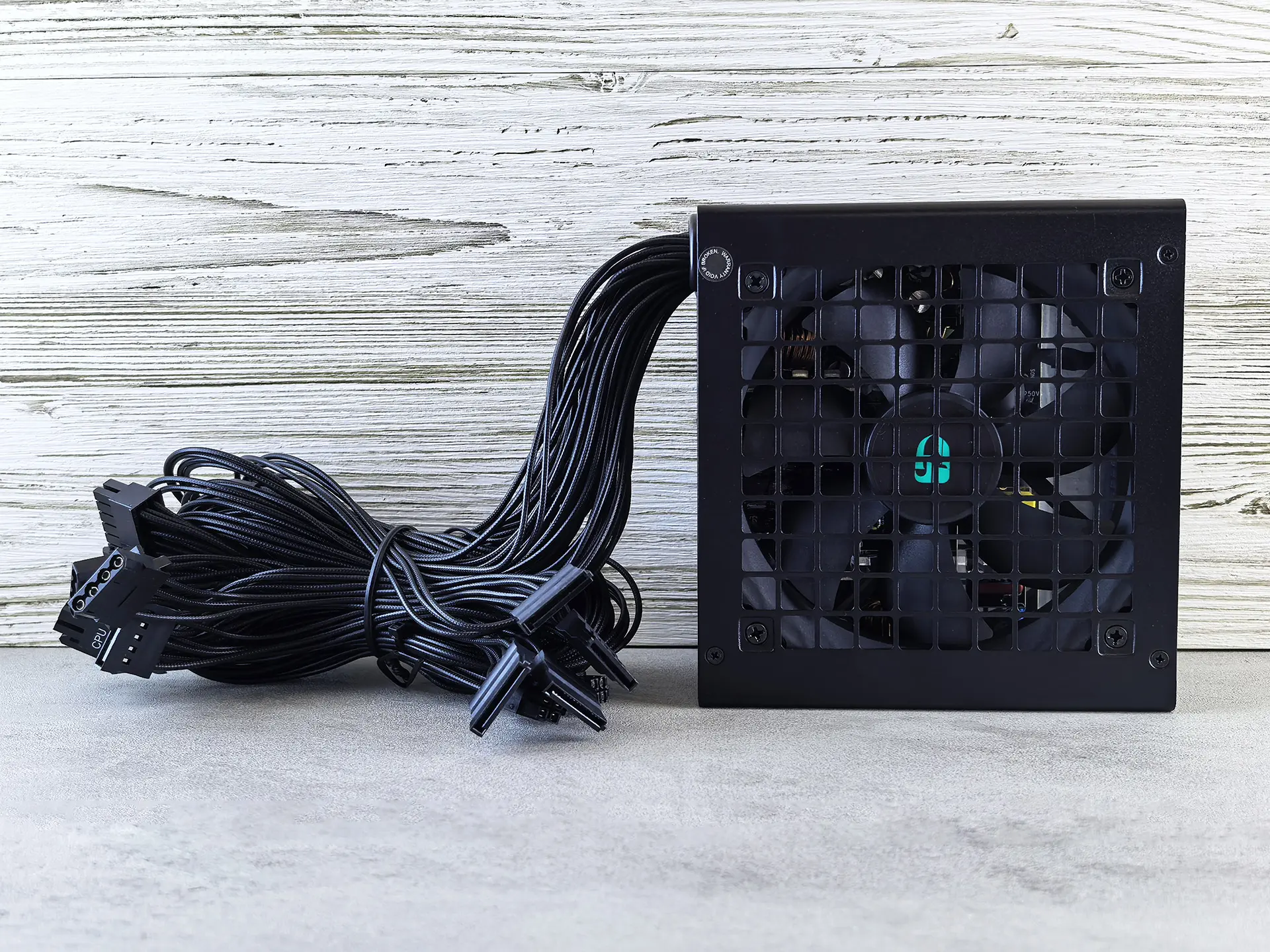

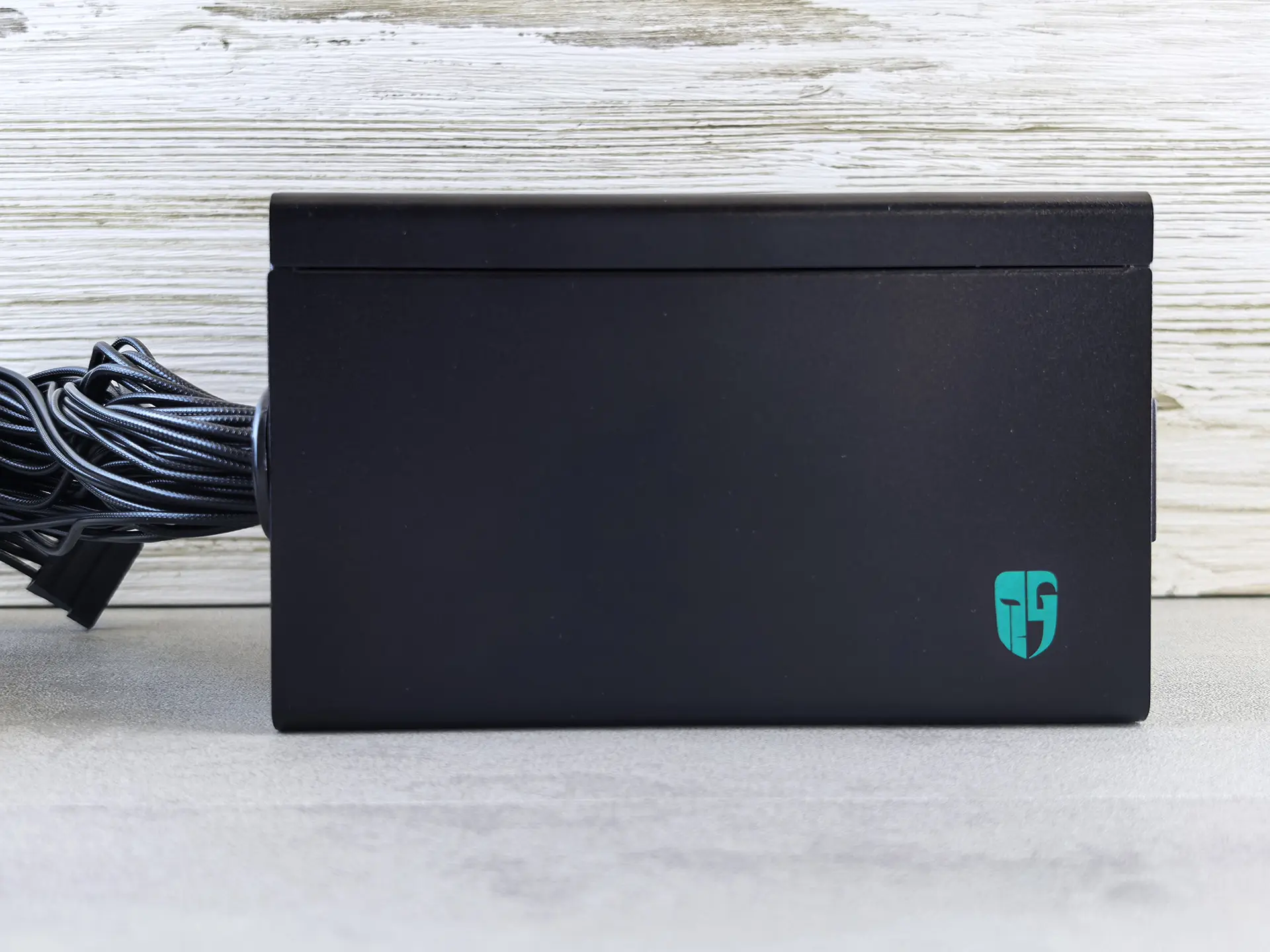

Корпус блока питания покрыт чёрной матовой краской, выглядит лаконично и не имеет лишних «украшений», что скорее плюс, чем минус. Блок питания достаточно компактный, всего 140 мм в длину. Боковые грани корпуса скруглены, решётка вентилятора в нижней части выполнена в виде достаточно крупных квадратных отверстий. Вентилятор типоразмера 120 мм имеет крыльчатку с 7 лопастями.

Возможности подключения компонентов системы

Перечислим кабели, выходящие из блока питания Gamer Storm PF700X:

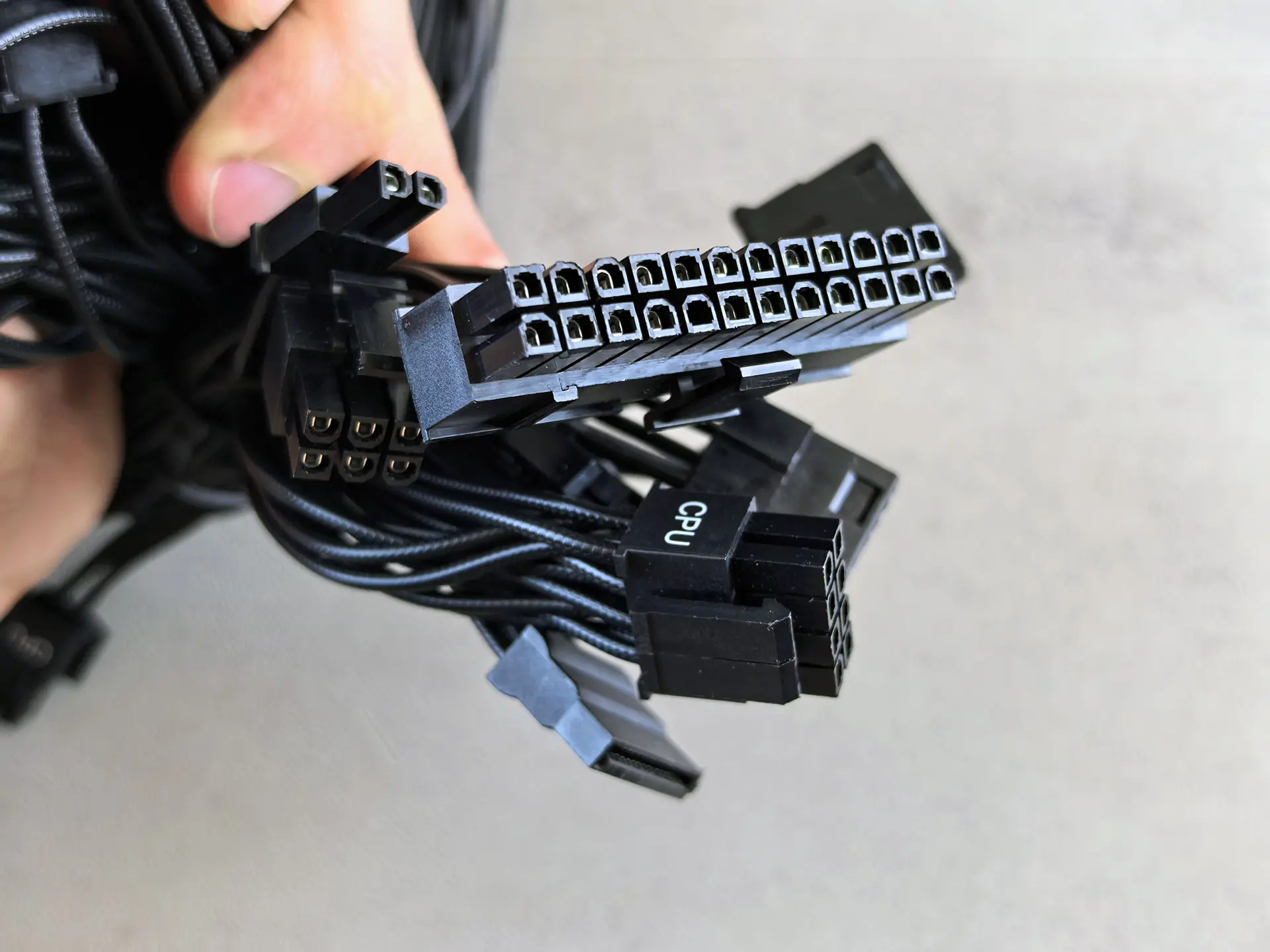

• Кабель питания материнской платы с комбинированным 24 (20+4) контактным коннектором. Длина кабеля 550 мм;
• Кабель питания процессора с двумя расположенными последовательно комбинированными 8 (4+4) контактными коннекторами. Длина кабеля 620 мм до первого коннектора и 150 мм от первого до второго;
• Два кабеля питания видеокарт PCIe, на каждом из которых по одному комбинированному коннектору с 8 (6+2) контактами. Длина кабелей составляет 550 мм;
• Два кабеля питания накопителей с тремя расположенными последовательно коннекторами SATA и одним Molex на конце. Дина кабеля составляет 450 мм от блока питания до первого коннектора и по 150 мм между соседними коннекторами.

Основные характеристики блока питания

Блок питания Gamer Storm PF700X соответствует стандарту ATX 2.52, а также получил сертификаты энергоэффективности 80 PLUS Bronze и Cybenetics Bronze. Блок питания работает от сетей переменного тока с напряжением от 200 В до 240 В, на выходе выдавая параметры, представленные в таблице ниже:

Блок питания Gamer Storm PF700X построен по схеме с активным корректором коэффициента мощности (Active PFC) и преобразователем постоянного тока (DC-to-DC). Эффективность при 50% загрузке составляет не менее 88%. «Время удержания» (hold up time) при краткосрочных перебоях с напряжением в сети составляет не менее 16 мс при выдаваемой блоком питания мощности на уровне 75% от максимальной.

В блоке питания реализованы схемы защиты от перегрузки по суммарной мощности по всем каналам (OPP), от перегрева (OTP), от подачи повышенного напряжения (OVP), от короткого замыкания (SCP), от всплесков и бросков напряжения (SIP), от понижения напряжения в сети (UVP), от перегрузки по току (OCP) и защита при работе блока питания без нагрузки (NLO).

Заявленное производителем время наработки на отказ (MTBF) составляет 40 000 часов, гарантийный срок – 3 года.

Знаете ли вы что?
Сертификация 80 PLUS Bronze означает, что КПД блока питания не опускается ниже **82%** при 50% нагрузке. То есть из каждых 100 Вт из розетки минимум 18 Вт уходит в тепло — вот почему дешёвые БП так греются.

Тестирование блока питания

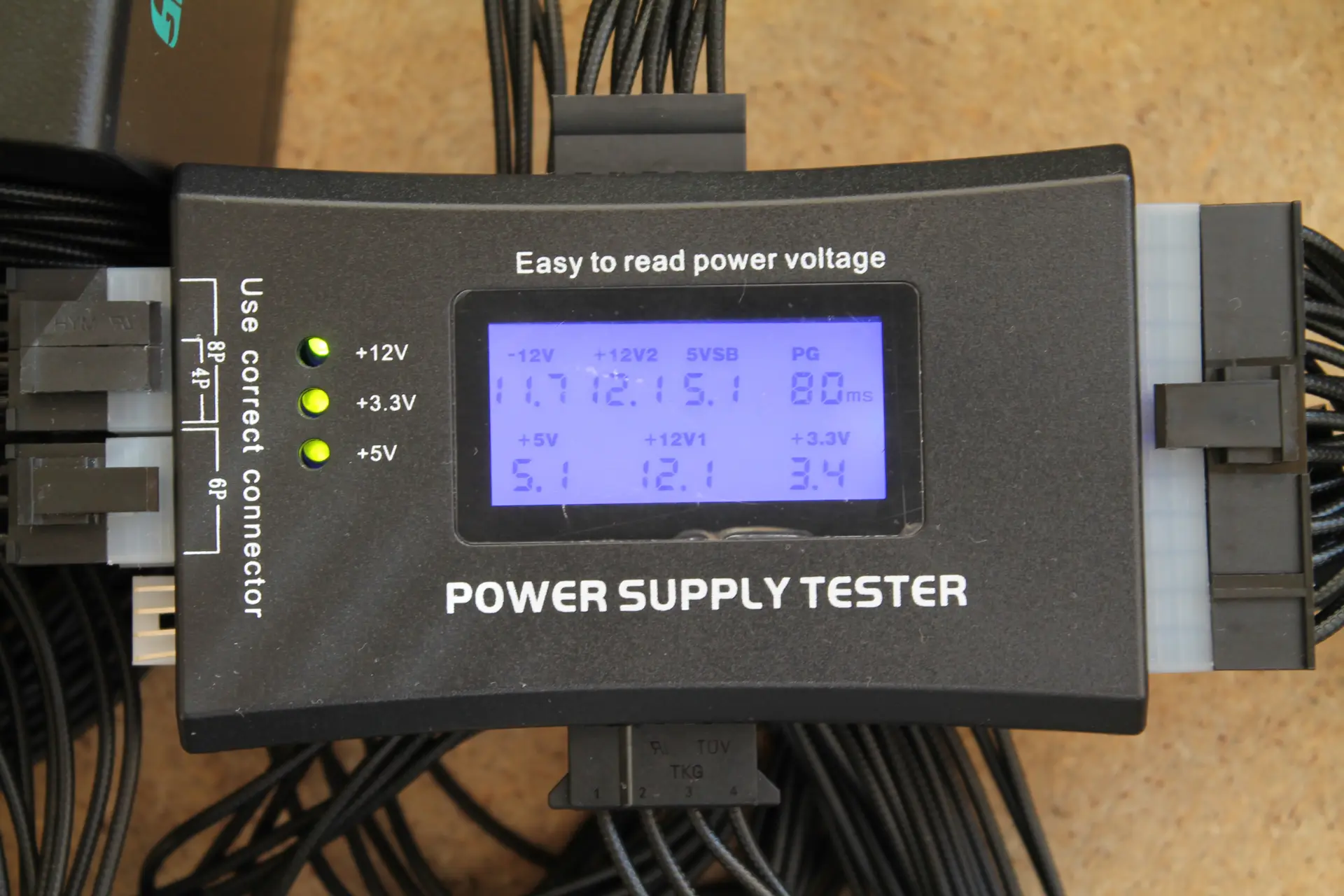

Напряжения на основных линиях блока питания при работе без нагрузки нам покажет специальный тестер, он же измерит время получения сигнала Power Good.

Результаты в таблице ниже:

Время получения сигнала «Power Good» составляет 80 мс, при том, что производитель заявил 100 мс … 150 мс.

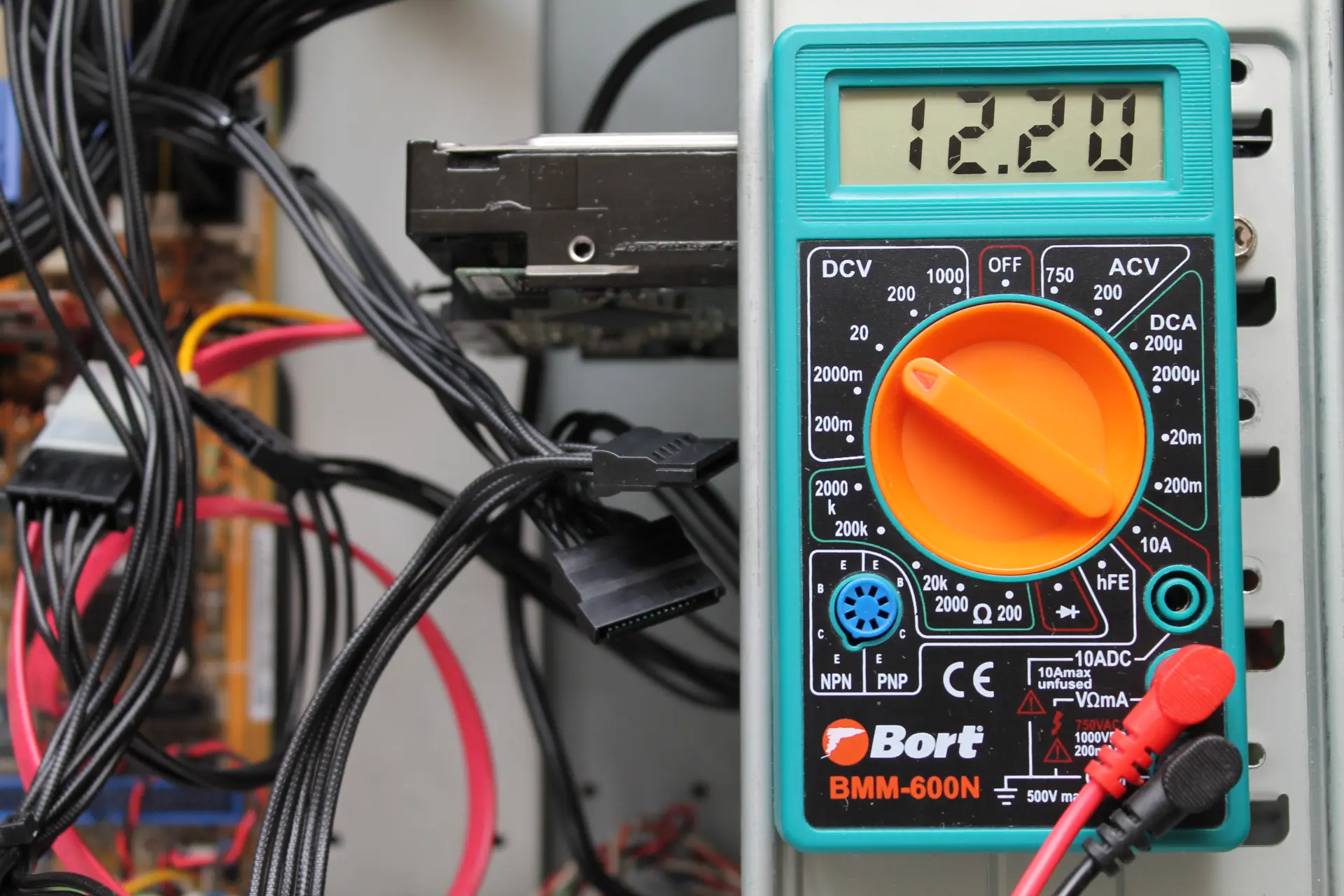

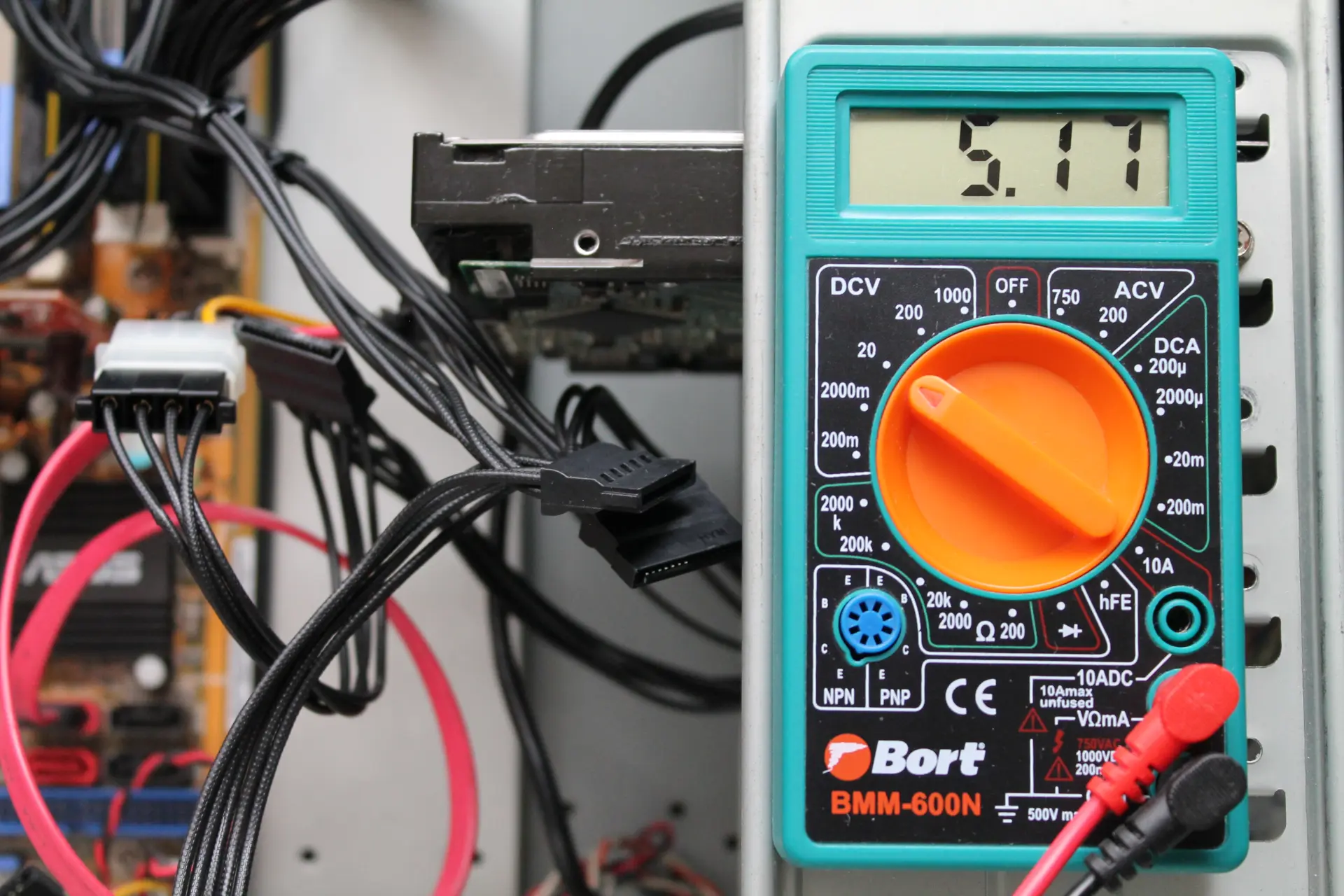

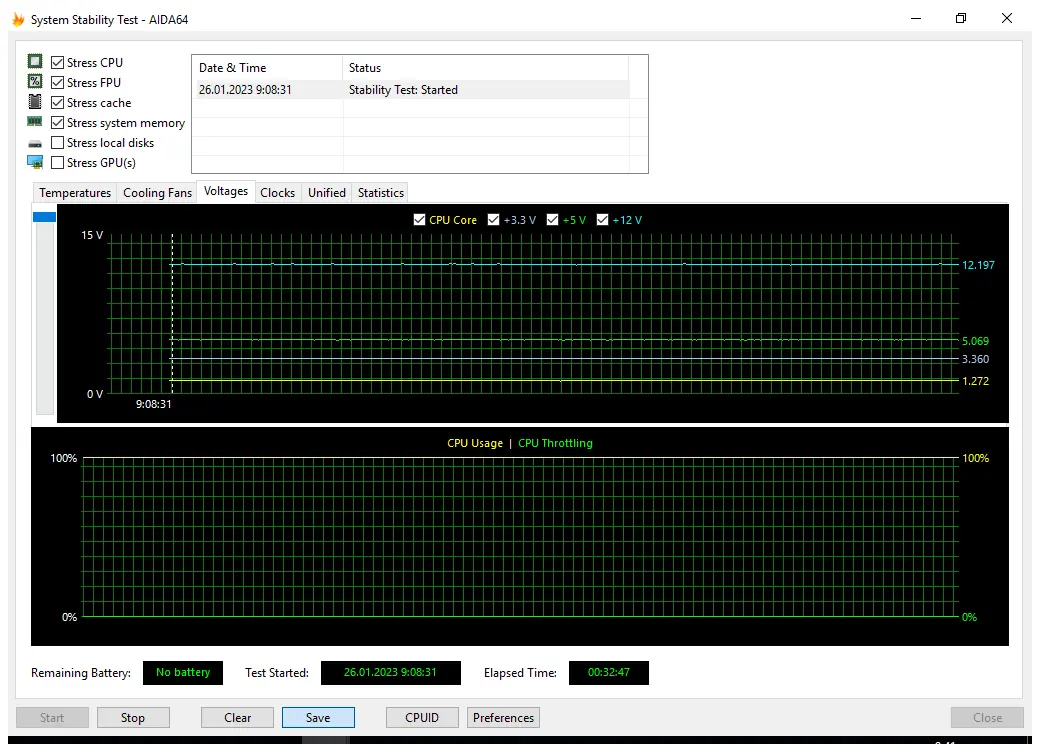

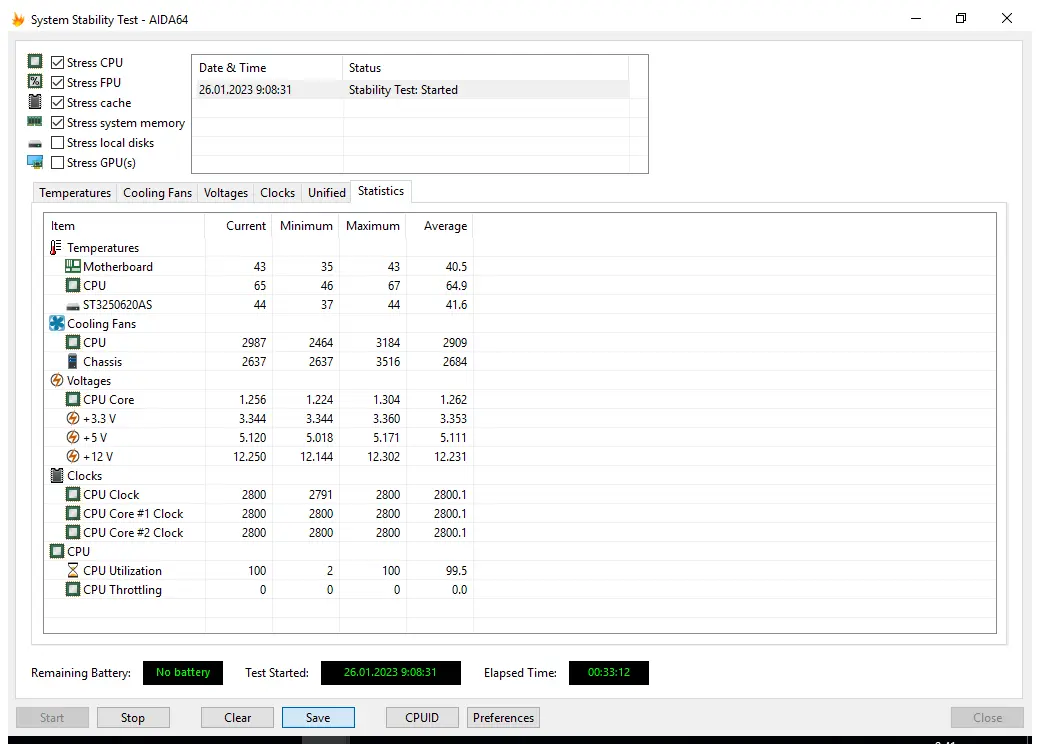

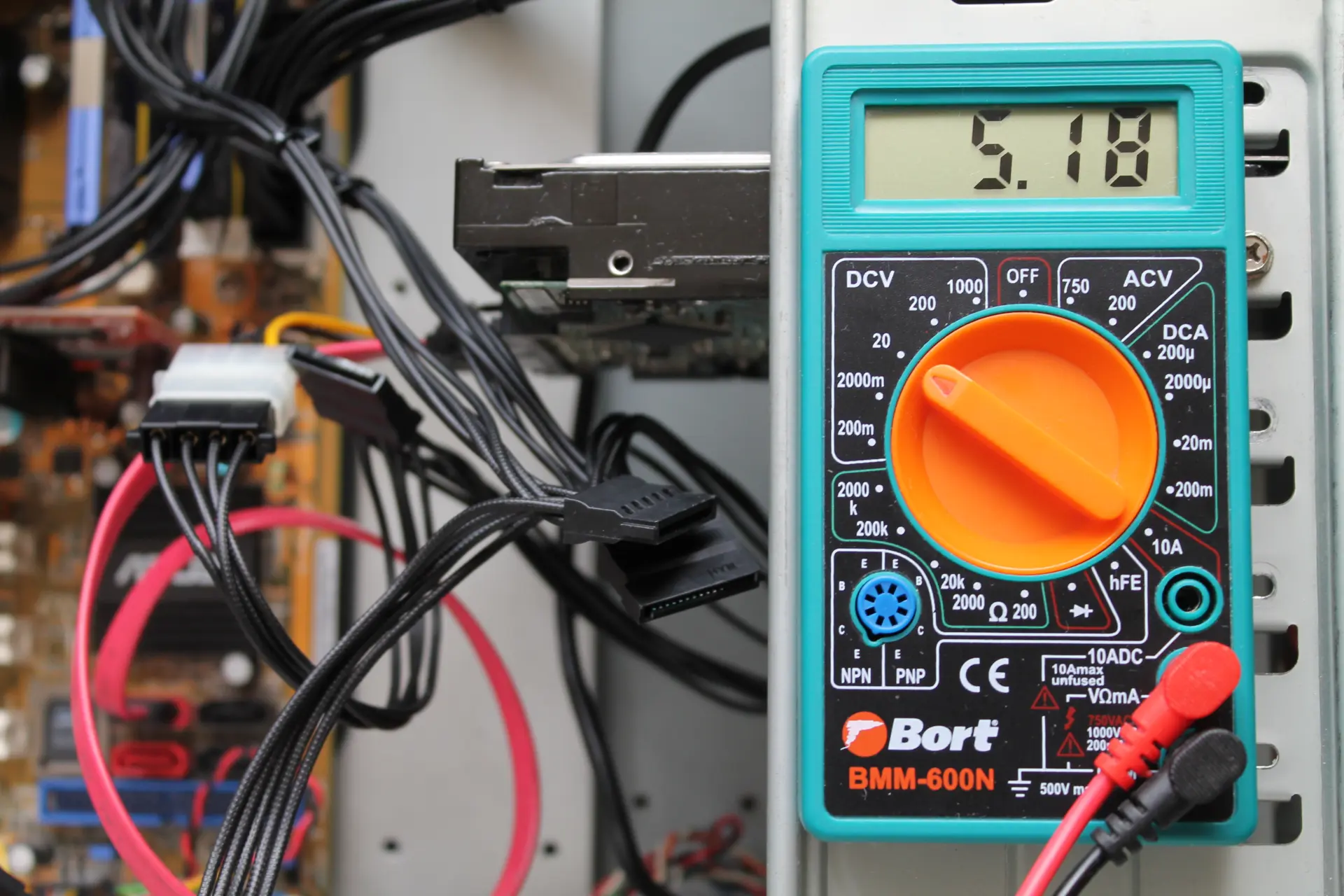

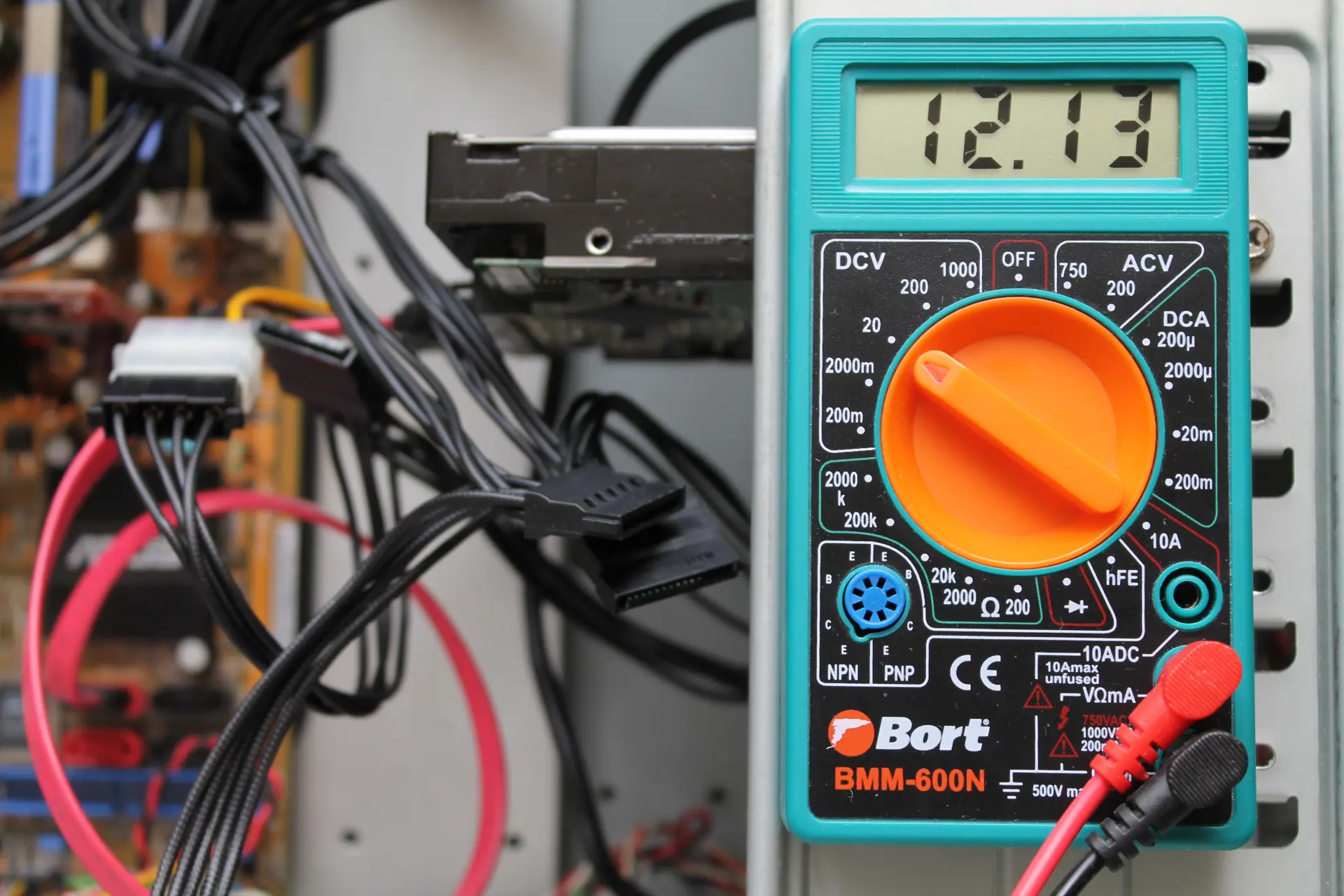

Тестирование блока питания в составе реальной сборки будет проходить в двух режимах – режиме низкой нагрузки при включении ПК без запуска каких-либо программ и игр и при повышенной нагрузке при запуске стресс-теста в AIDA64 спустя 20 минут его работы. Результаты замеров напряжений по основным линиям питания представлены в таблице ниже:

Спецификации

Вердикт

Блок питания Gamer Storm PF700X хорошо подойдет для сборки игровых ПК бюджетного и среднего уровня. Достаточная мощность в 700 Вт при весьма вкусной «цене» в районе 5000 рублей. Однако стоит иметь в виду и вполне определенные ограничения, которые не позволят использовать данный блок питания в системах с производительными моделями видеокарт, использующими более двух коннекторов питания 8 (6+2) pin PCIe и, уж тем более, имеющих печально известные коннекторы 12VHPWR/12V-2×6 под выделенную линию 600 Вт, которой у данного блока питания нет. В остальном же стоит отметить удачный минималистичный дизайн при весьма компактных размерах блока питания и то, что это фактически продукция хорошо зарекомендовавшей себя компании DeepCool, просто выпущенная под другим суббрендом.
