Обзор компьютерного корпуса Valkyrie VK03-Lite

Сегодня мы будем смотреть и изучать достаточно необычный корпус для сборки ПК под названием Valkyrie VK03-Lite. Бренд пока ещё не слишком известен в России, но предлагает не самые банальные продукты, чем и вызывает интерес. Разбираемся!

Если же говорить о корпусе, то его главная особенность сразу бросается в глаза – это прозрачные боковая и передняя панели из закалённого стекла. Подобный дизайн корпуса-«аквариума» внёс свои коррективы и в его внутреннюю компоновку. Все эти нюансы мы подробно разберём в данном обзоре.

В материале:

• Упаковка и комплектация
• Технические характеристики корпуса
• Внешний вид корпуса
• Крепление корпусных панелей
• Внутреннее устройство корпуса и особенности сборки системы
• Особенности кабель-менеджмента
• Качество изготовления корпуса
• Итоги

Упаковка и комплектация

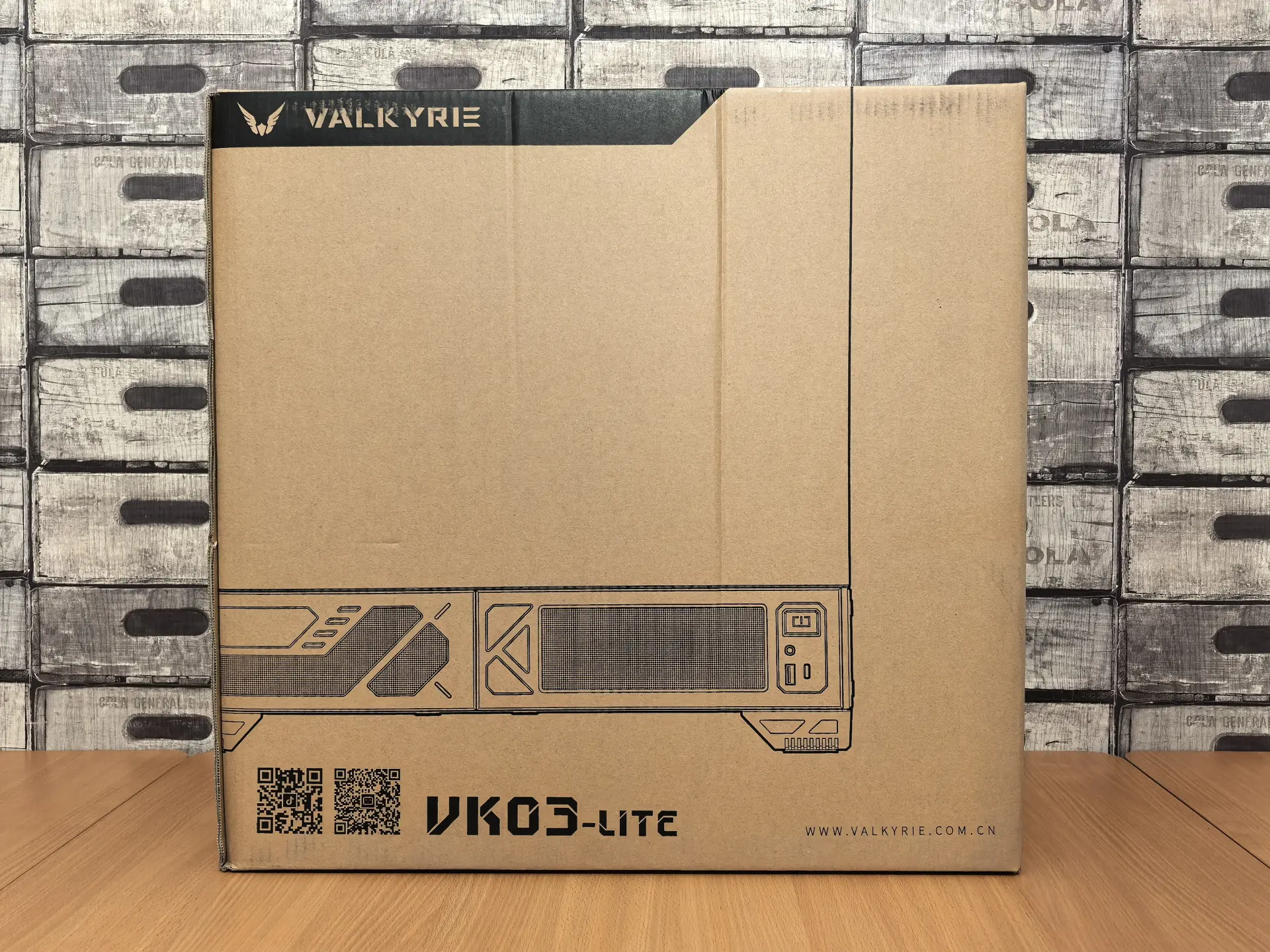

Корпус Valkyrie VK03-Lite поставляется в картонной коробке, на одной из больших боковых сторон которой изображен логотип бренда Valkyrie, а на другой – схематическое изображение корпуса сбоку, с акцентом на панель с кнопкой включения ПК и USB разъёмами, которая находится в нижней части корпуса и может располагаться спереди или сбоку. На одной из малых боковых сторон перечислены характеристики корпуса, но соответствующие параметры обозначены китайскими иероглифами.

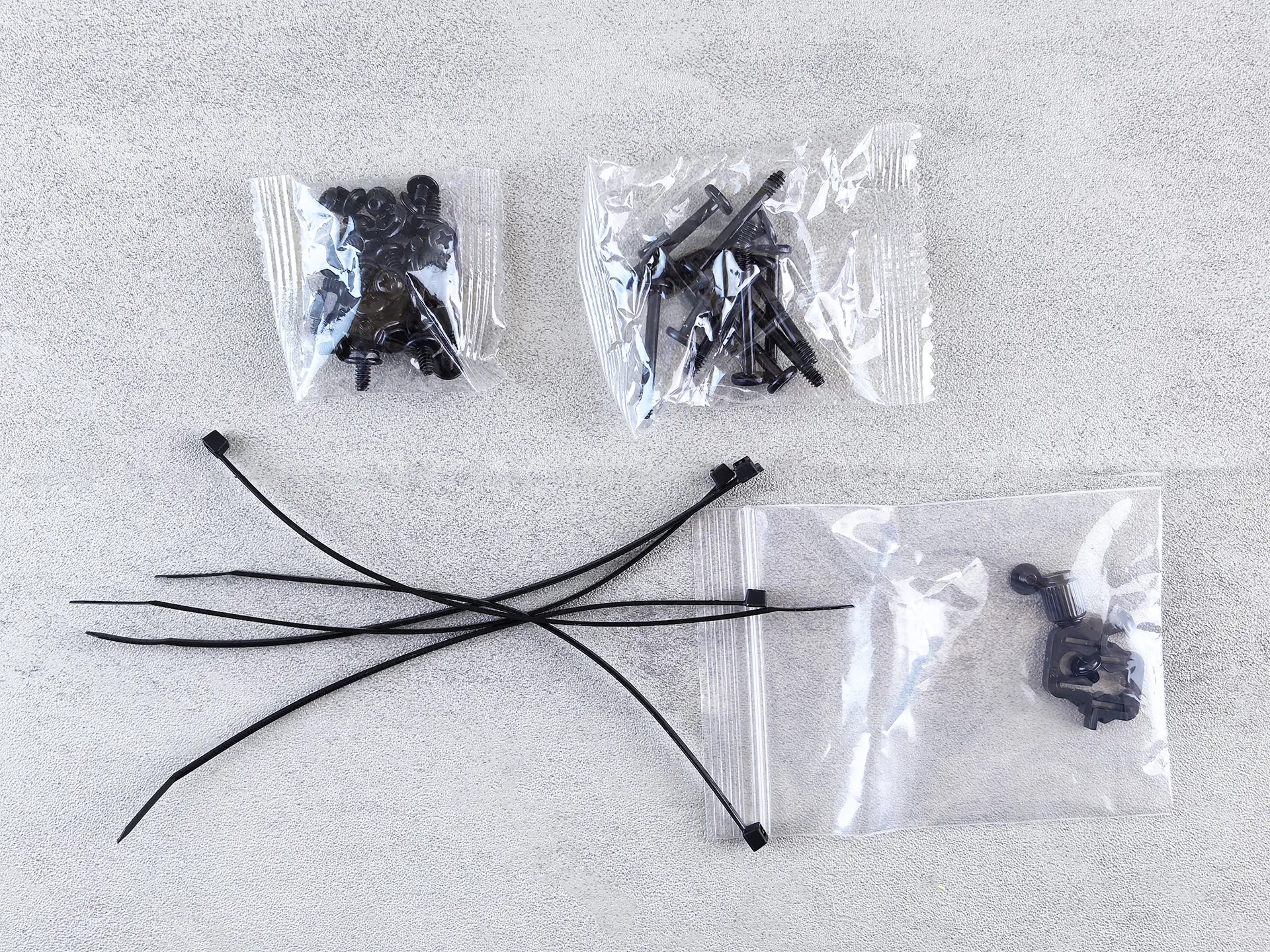

Корпус надежно зафиксирован внутри коробки с двух сторон вставками из картона и мягкого вспененного материала. Внутри корпуса находится коробочка с комплектом всех необходимых крепежных винтов для сборки системы и несколькими пластиковыми стяжками для кабелей.

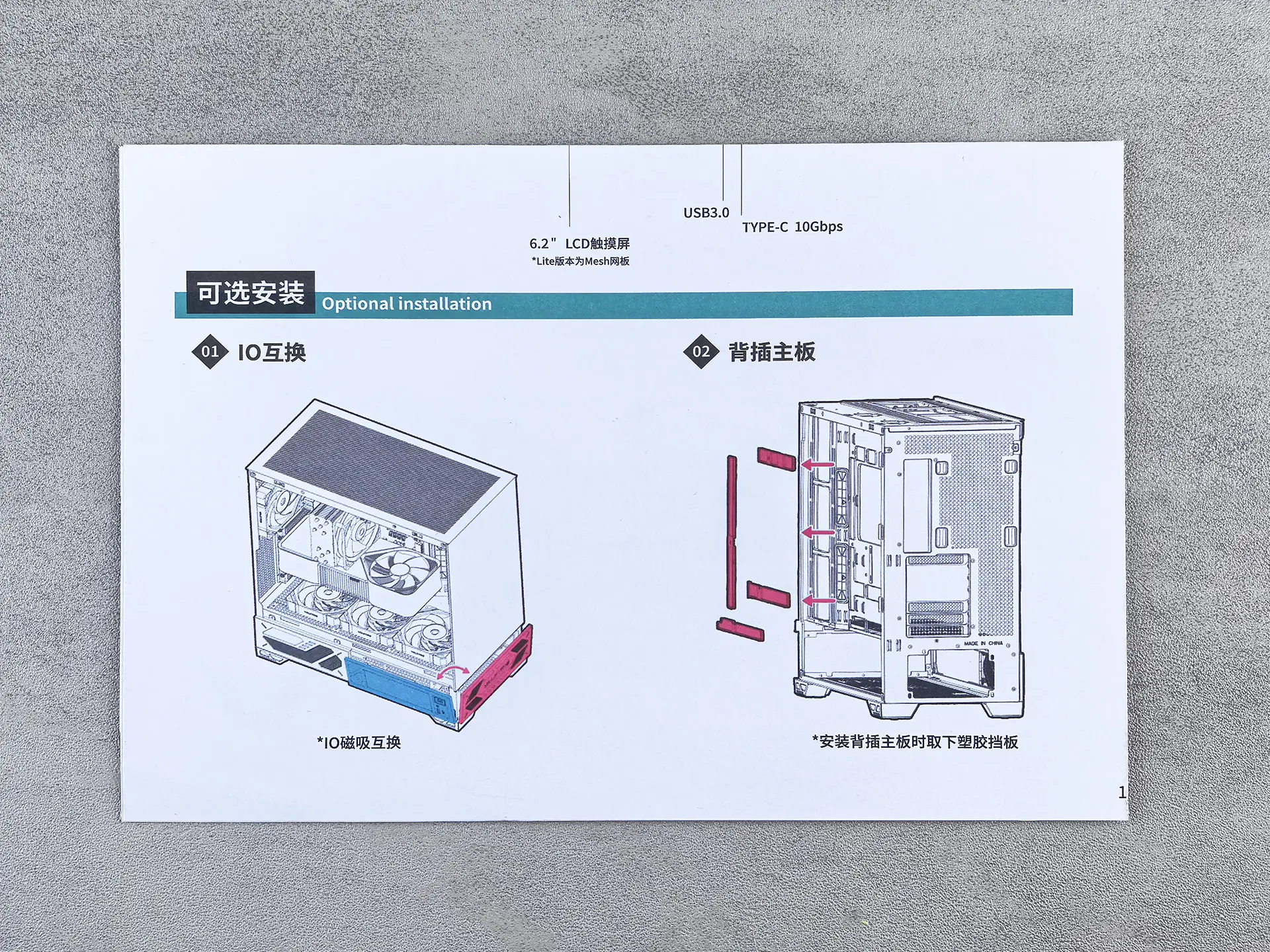

Отдельно стоит отметить пару запасных пластиковых деталей, в которые входят штырьки, на которых держатся боковые, передняя и верхняя панели, а также специальный адаптер для установки и демонтажа стоек материнской платы в виде небольшой шестигранной головки под обычную крестовую отвёртку. Помимо этого, в корпус вложена инструкция по сборке в виде листка с цветными иллюстрациями, наглядно показывающими процесс снятия корпусных панелей и установки в корпус материнской платы, видеокарты, накопителей, вентиляторов, подключения кнопок и разъёмов от передней панели и т.д.

Технические характеристики корпуса

Перечислим основные технические характеристики корпуса Valkyrie VK03-Lite:

• Максимальная высота процессорного кулера: 180 мм;
• Максимальная длина видеокарты: 440 мм;
• Максимальная длина блока питания: 220 мм (фактически ограничена только расстоянием 270 мм до корзины для жёстких дисков, плюс необходимое место для кабелей);
• Поддержка материнских плат: ATX, M-ATX, ITX;
• Слоты под видеокарту и платы расширения: 7 горизонтальных слотов;
• Возможности установки жёстких дисков и SSD: до 2 штук 3,5” HDD и до 3 штук 2,5” SSD (одновременно поставить два HDD и три SSD не получится);
• Встроенные в корпус порты: один USB 3.0, один USB Type-C с пропускной способностью до 10 Гбит/с, один аудио разъём 3,5 мм HD Audio под наушники и гарнитуры размещаются на съёмной панели вместе с кнопкой включения ПК;
• Материал корпуса: холоднокатаная листовая сталь (SPCC) толщиной 0,7 мм, закалённое стекло толщиной 4 мм, пластик;
• Наличие фильтров от пыли: под дно корпуса снизу крепится гибкая сетка на магнитах;
• Размеры корпуса (ДxШxВ): 456 x 238 x 500 мм (размеры металлического короба без учёта ножек и выступающих сзади элементов составляют 450 x 238 x 480 мм соответственно).

Возможности установки вентиляторов в корпус:

• Под верхнюю панель – до 3х 120 мм или 140 мм;
• На внутреннюю вертикальную перегородку – до 3х 120 мм или 2х 140 мм;
• На заднюю панель – один 120 мм или 140 мм;
• На нижний отсек сверху – до 3х 120 мм или 140 мм.

Возможности установки радиаторов систем жидкостного охлаждения:

• На внутреннюю перегородку в передней части корпуса или под верхнюю панель можно установить радиатор СЖО длиной 280 мм или 360 мм.

Внешний вид корпуса

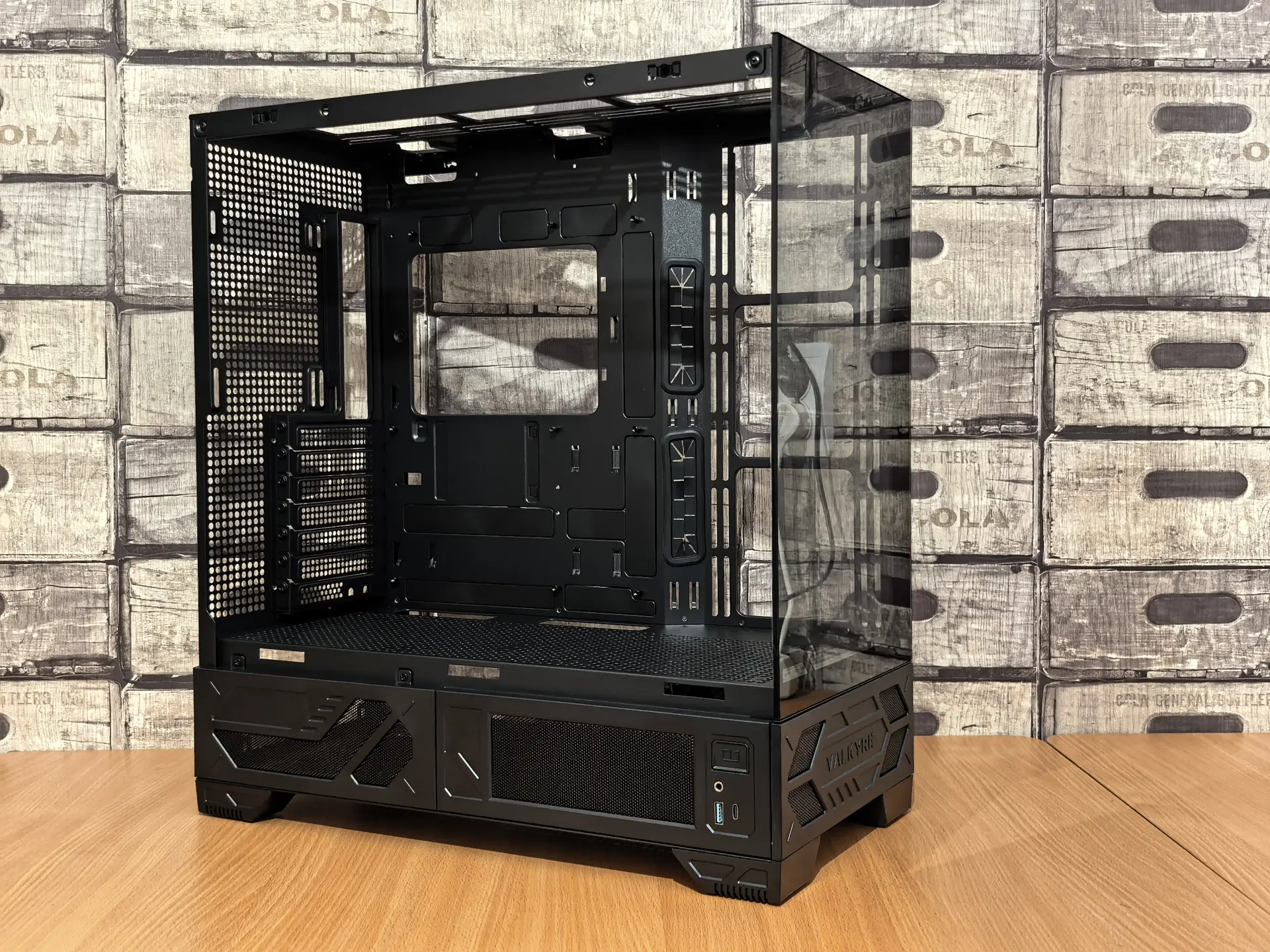

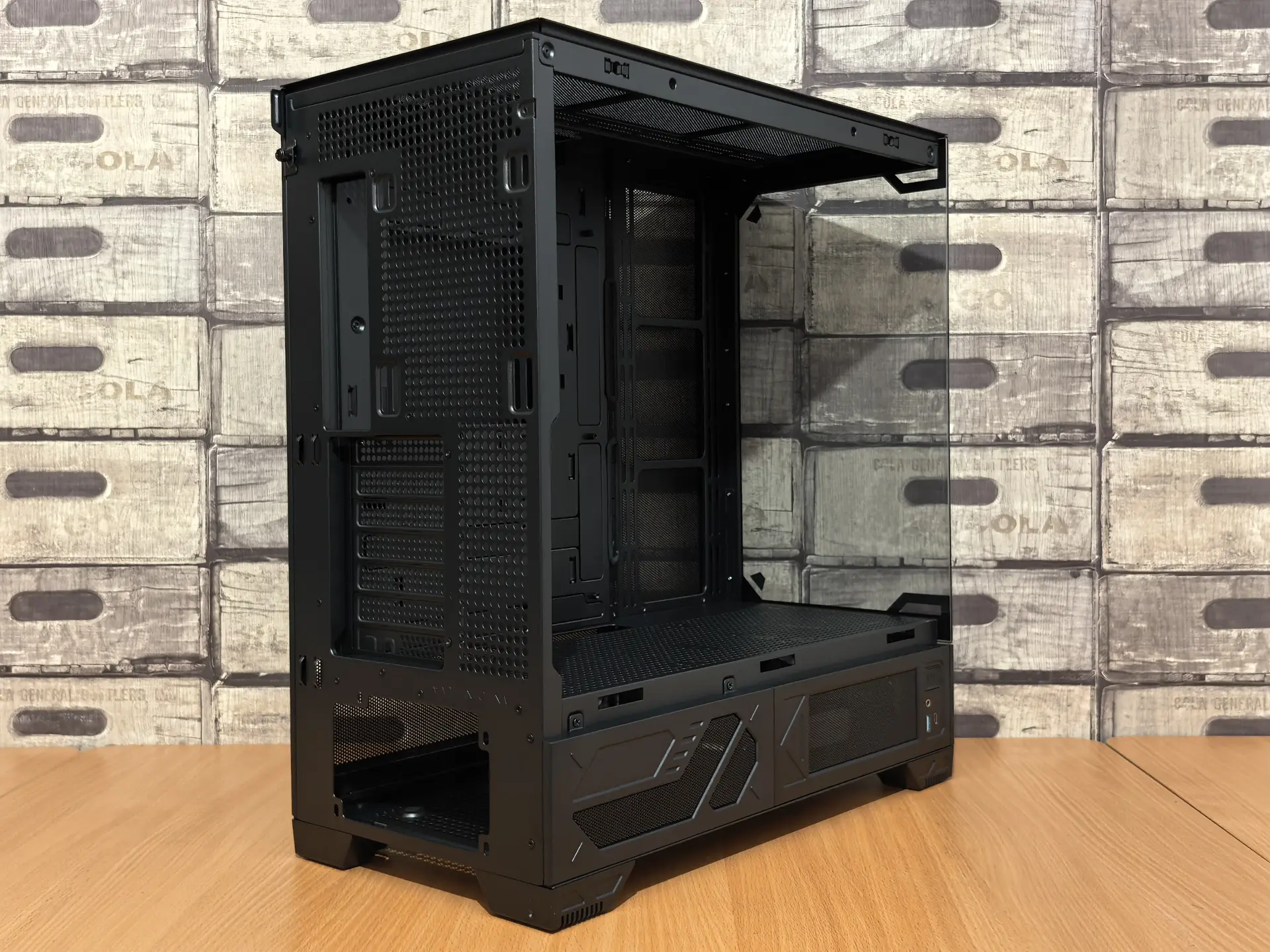

Как уже было сказано в начале статьи, Valkyrie VK03-Lite имеет достаточно интересный дизайн в виде аквариума с боковой и передней панелями из закалённого стекла, через которое можно с разных ракурсов рассматривать установленные внутри корпуса компоненты системы, вентиляторы с RGB подсветкой и системы жидкостного охлаждения. При этом корпус конструктивно и визуально разделён на два отсека – верхний и нижний. Стеклянные панели закрывают только верхний основной объём корпуса, в то время, как нижний отсек, где будет располагаться блок питания и стойка с жёсткими дисками, спереди и с левой стороны корпуса (если смотреть на корпус спереди) закрывается тремя съёмными пластиковыми панелями с вентиляционными решётками. На одной из этих панелей располагается кнопка включения ПК, разъёмы USB 3.0 и USB Type-C, а также 3,5 мм разъём под наушники или гарнитуру. Эта панель крепится за счёт магнитов, легко снимается и меняется местами с соседней, за счёт чего её можно установить как в передней части корпуса, так и слева (как показано на коробке с корпусом), тем самым расположив кнопку включения ПК и порты наиболее удобным для себя образом. Тут стоит отметить, что на данной панели нет кнопки перезагрузки и светодиодных индикаторов работы ПК.

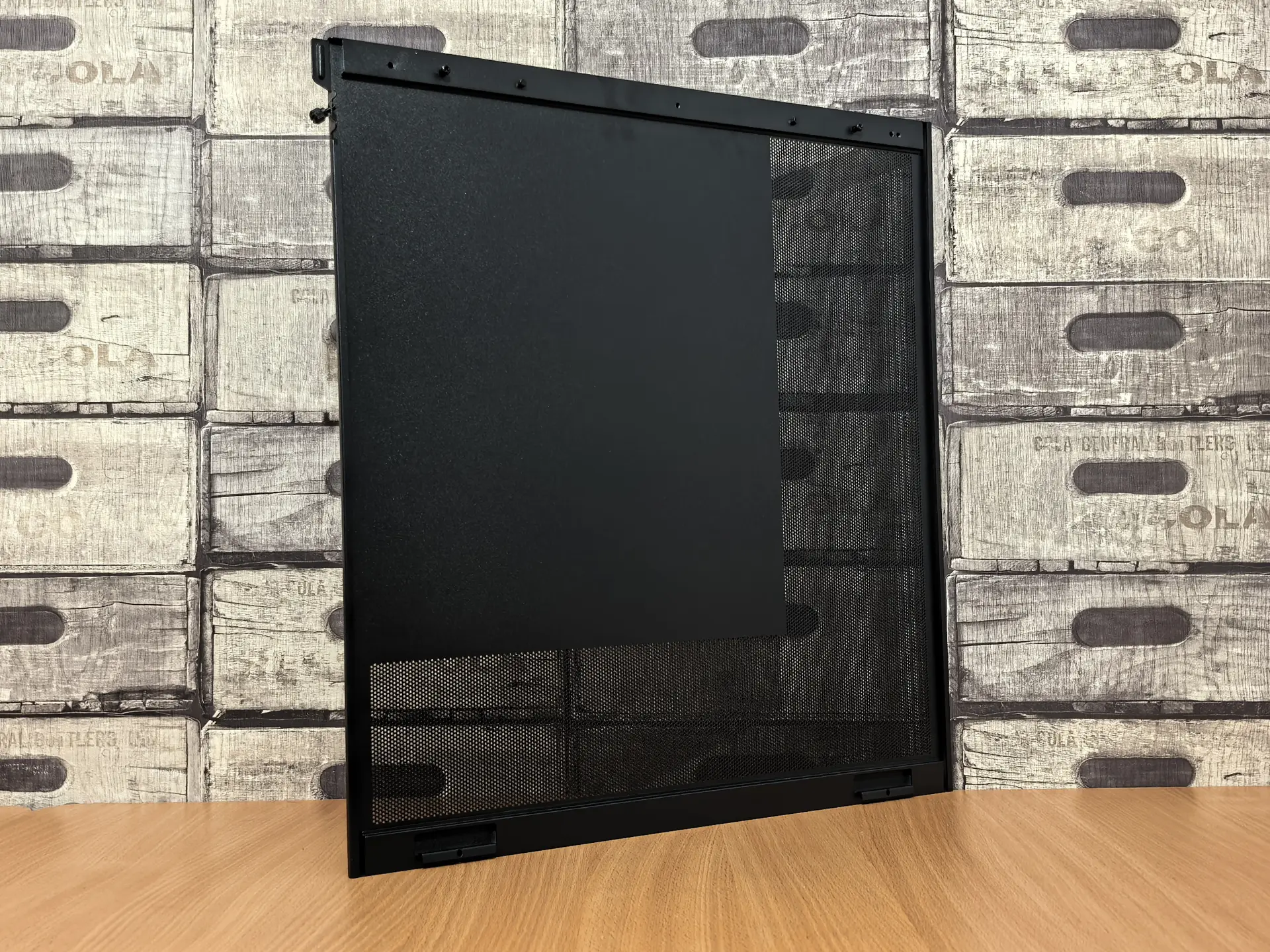

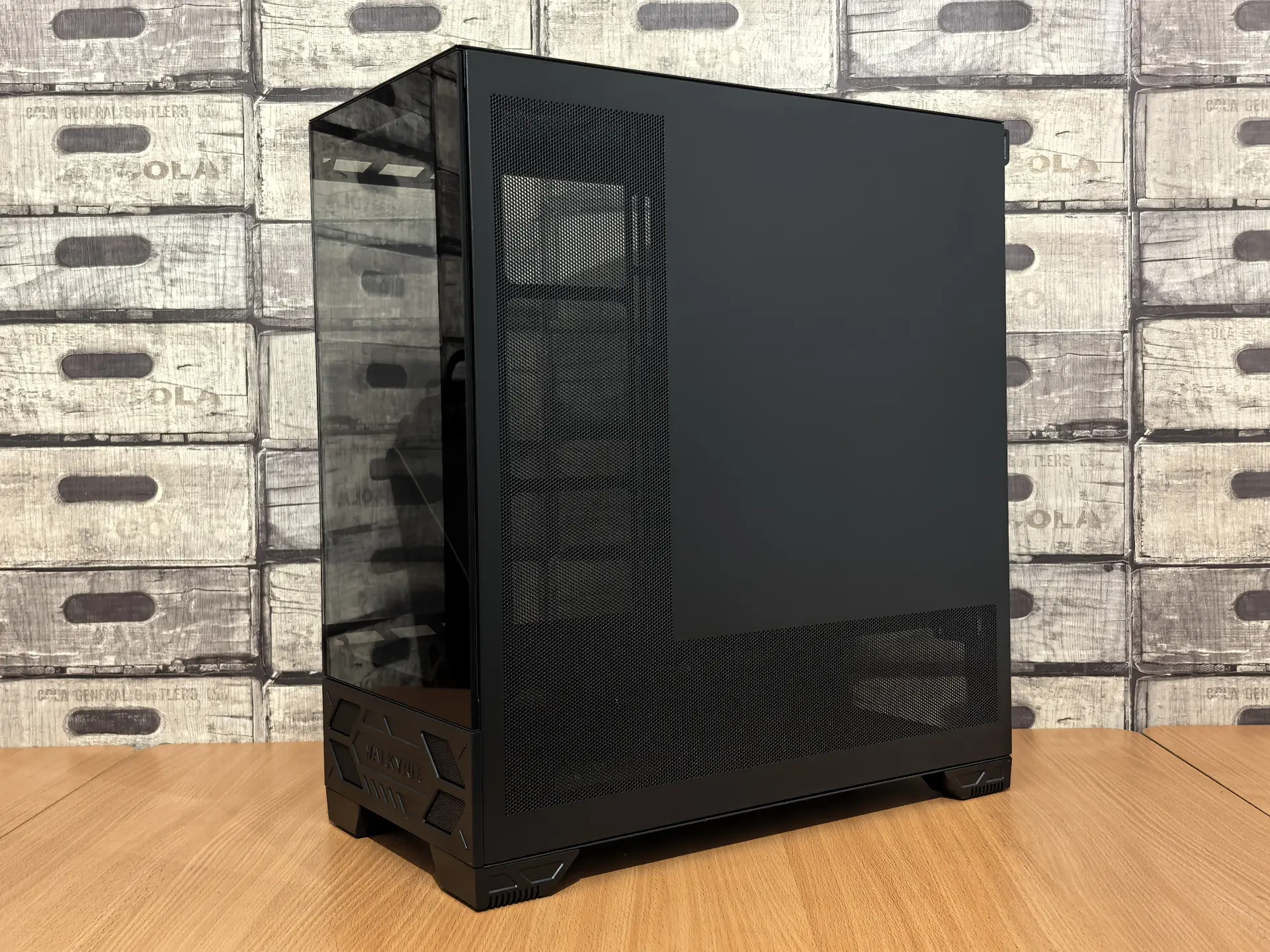

С правой стороны корпуса находится обычная панель из металлического листа во всю высоту корпуса, открывающая доступ к нижнему отсеку и пространству за внутренней перегородкой к которой крепится материнская плата. За этой же перегородкой будут располагаться все кабели, так, что их не будет видно в основном объёме корпуса через стеклянные панели. На металлической боковой панели имеется перфорация в виде буквы «L» для свободной циркуляции воздуха в районе нижнего отсека и в зоне расположения вентиляторов или радиатора СЖО, которые тут крепятся не за переднюю панель, как обычно, а располагаются в передней части вертикальной внутренней перегородки, справа от материнской платы. Такое решение, само собой, было продиктовано тем, что спереди находится сплошное стекло вместо сетчатой панели. Но к теме организации охлаждения компонентов системы в корпусе Valkyrie VK03-Lite мы ещё вернёмся, пока лишь в двух словах обозначим эту особенность.

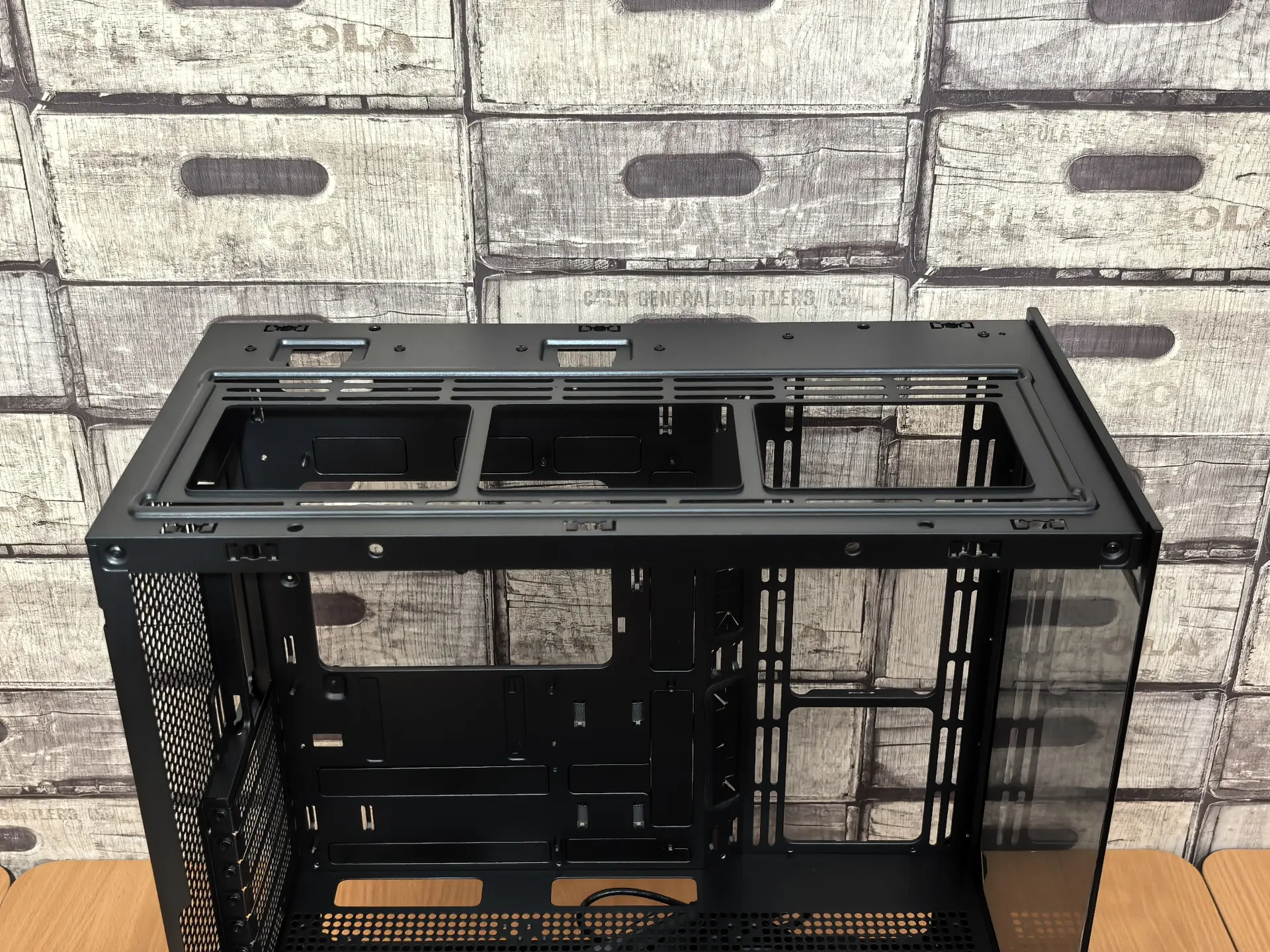

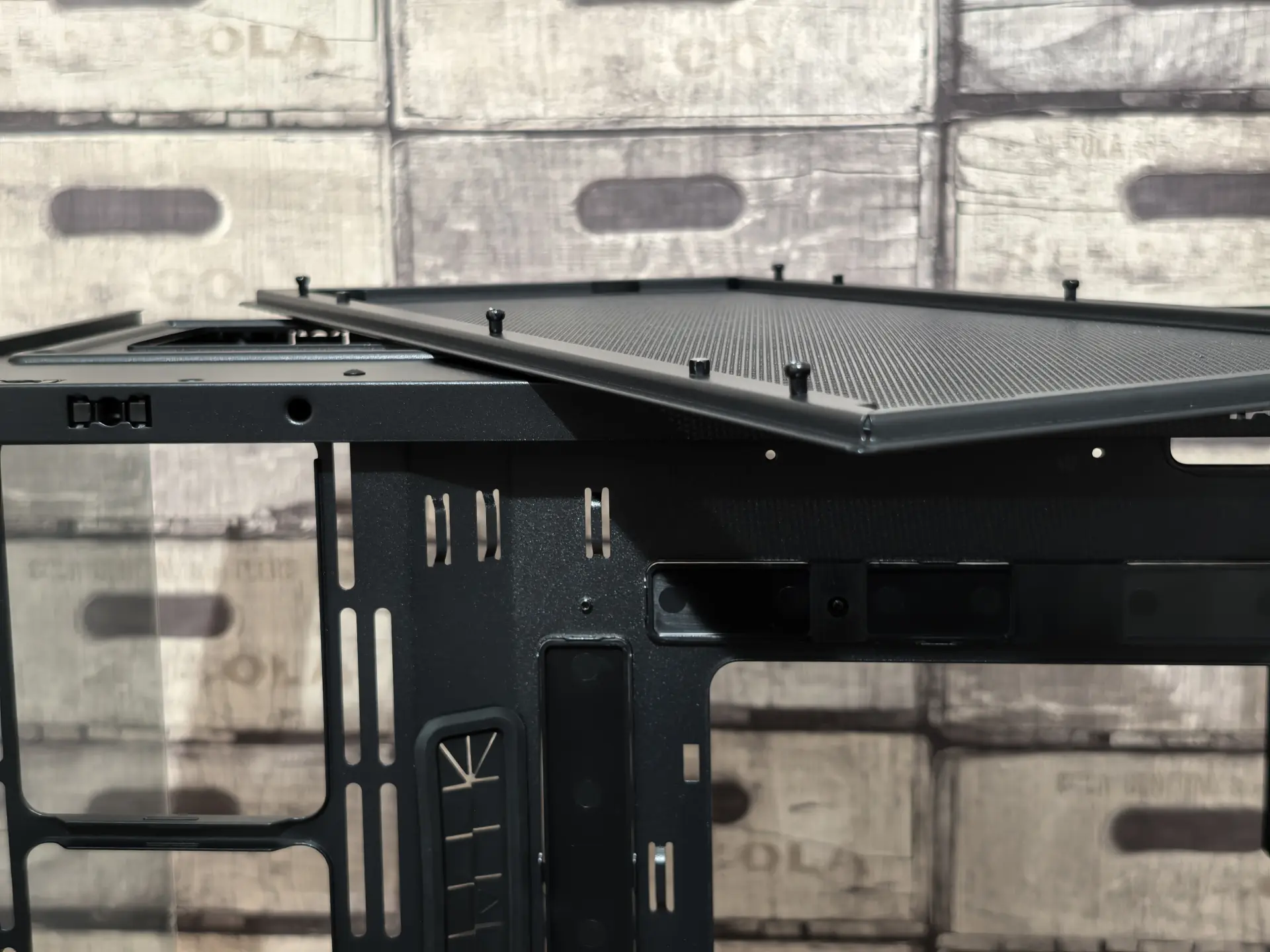

Под верхней панелью также имеется посадочное место для нескольких вентиляторов или радиатора СЖО, поэтому верхняя панель снимается, а большую часть её площади занимает решётка в виде мелкой перфорации.

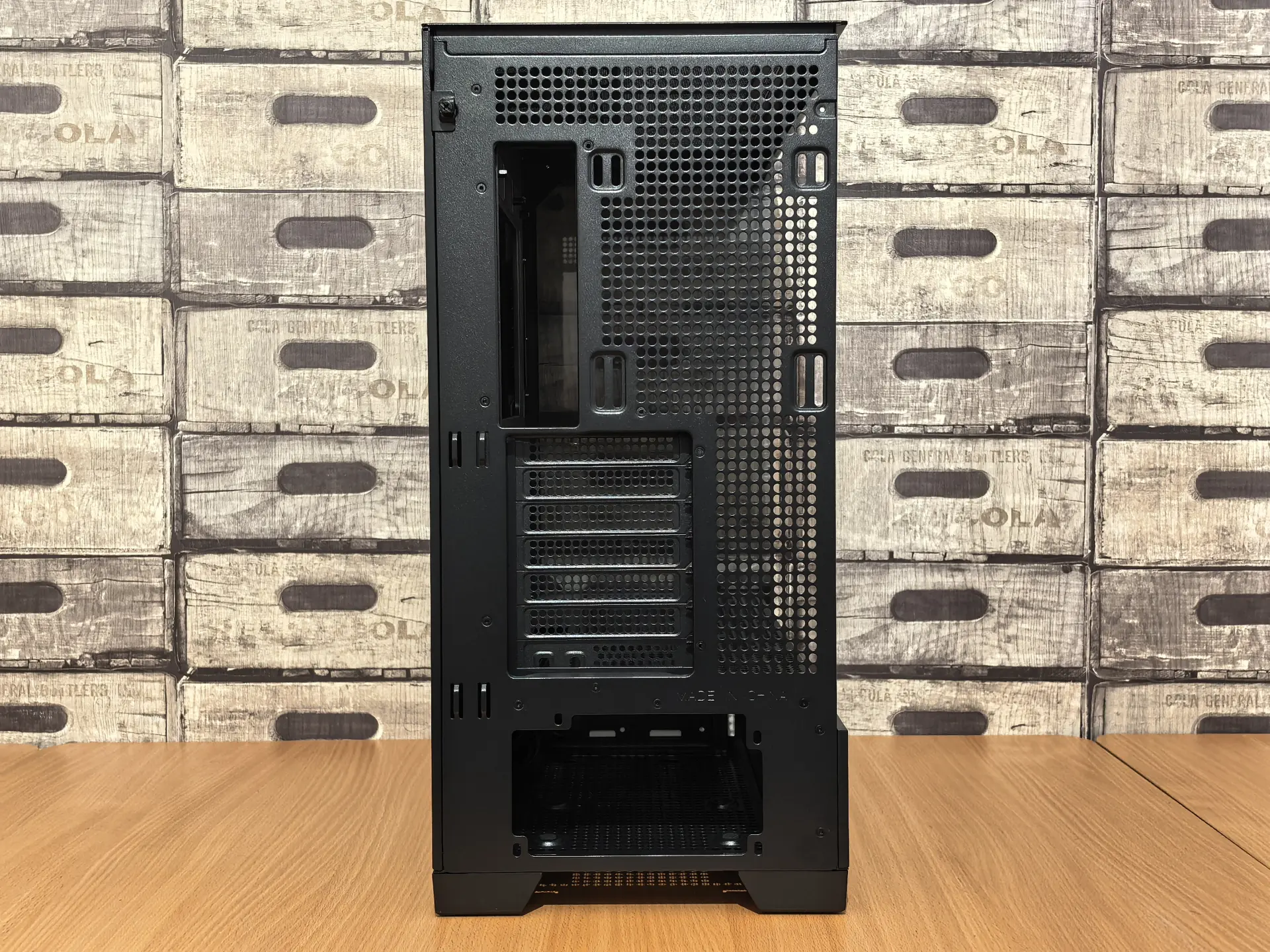

Практически вся задняя стенка корпуса вместе со снимающимися заглушками слотов, а также днище корпуса и горизонтальная перегородка между его верхним и нижним отсеком покрыта более крупными круглыми отверстиями. Всё это делает корпус достаточно «открытым» для свободной циркуляции воздуха.

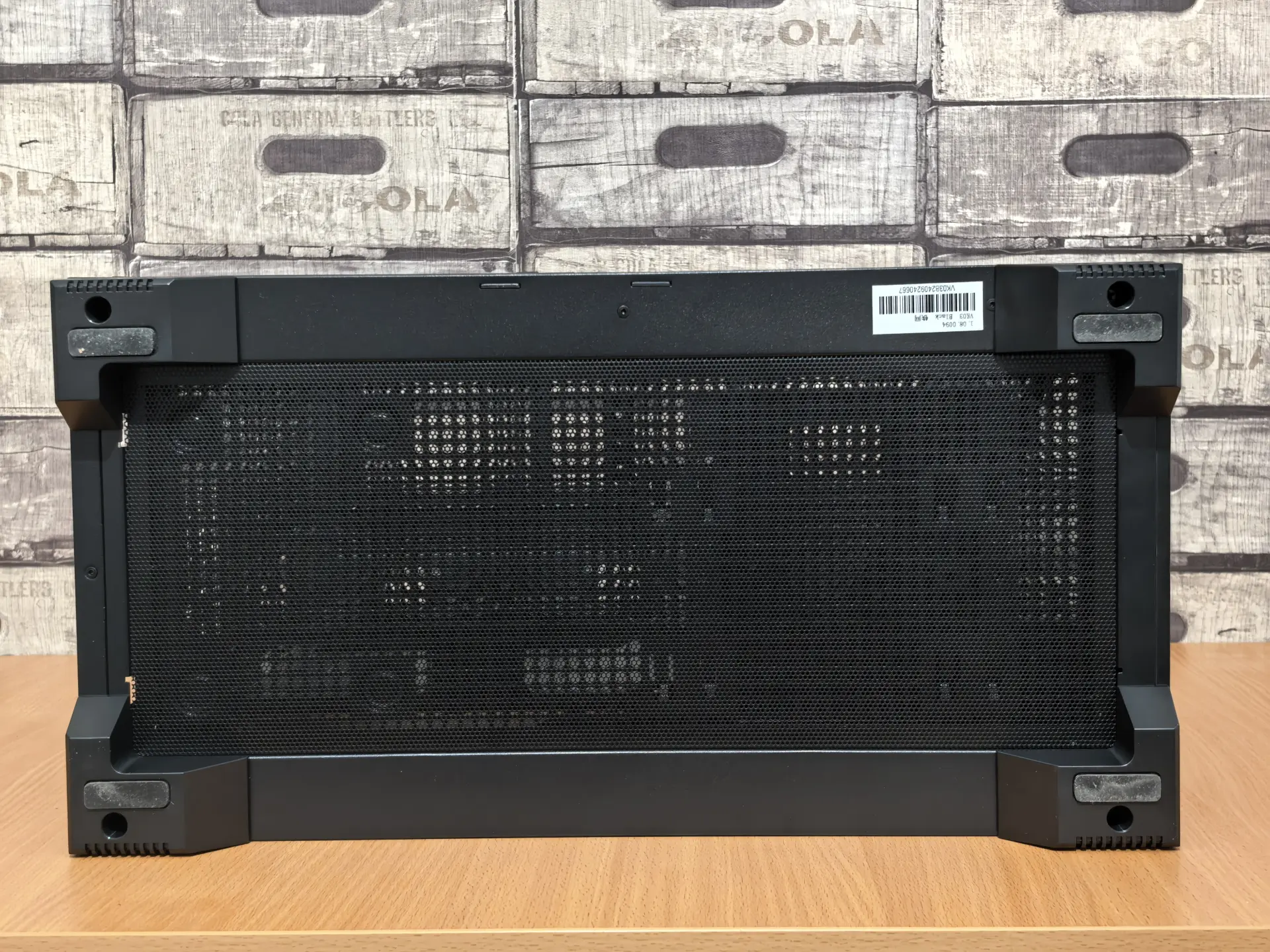

Под днище корпуса на магнитах крепится фильтр от пыли в виде гибкой перфорированной пластины. Корпус опирается на четыре пластиковые ножки высотой 25 мм, расположенные по углам. Отмечу, что собранный в данном корпусе ПК достаточно удобно поднимать и переносить с места на место, так как с передней стороны удобно брать его снизу между передних ножек, которые не дадут руке соскользнуть, а сзади можно также браться снизу между ножками, или подцеплять пальцами за имеющуюся выемку для панели разъёмов материнской платы, при том, что такая выемка есть далеко не на всех современных корпусах. В целом дизайн корпуса Valkyrie VK03-Lite можно было бы назвать весьма строгим и лаконичным, если бы не декоративные элементы в хай-тек стилистике на закрывающих нижний отсек пластиковых панелях и ножках.

Крепление корпусных панелей

Стеклянная боковая панель имеет металлические рамки с внутренней стороны и крепится за счёт входящих в пазы в корпусе элементов в нижней части и нескольких штырьков сверху, которые также входят в соответствующие отверстия в корпусе, при том, что пара крайних штырьков защёлкиваются в отверстиях, надёжно фиксируя боковую панель. Помимо этого, с задней стороны корпуса боковая панель фиксируется быстросъёмным винтом, рядом с которым есть специальный металлический выступ на панели, упрощающий задачу её снятия. Аналогичным образом фиксируется и металлическая боковая панель с другой стороны, в то время, как передняя стеклянная панель фиксируется только за счёт паза в нижней части и штырьков сверху, тем не менее, на своём месте она стоит весьма надёжно, а снимается с достаточным усилием. Верхняя панель корпуса крепится за счёт шести защёлкивающихся штырьков и также снимается, под ней находится место под установку вентиляторов и радиаторов СЖО непосредственно в верхней панели каркаса корпуса.

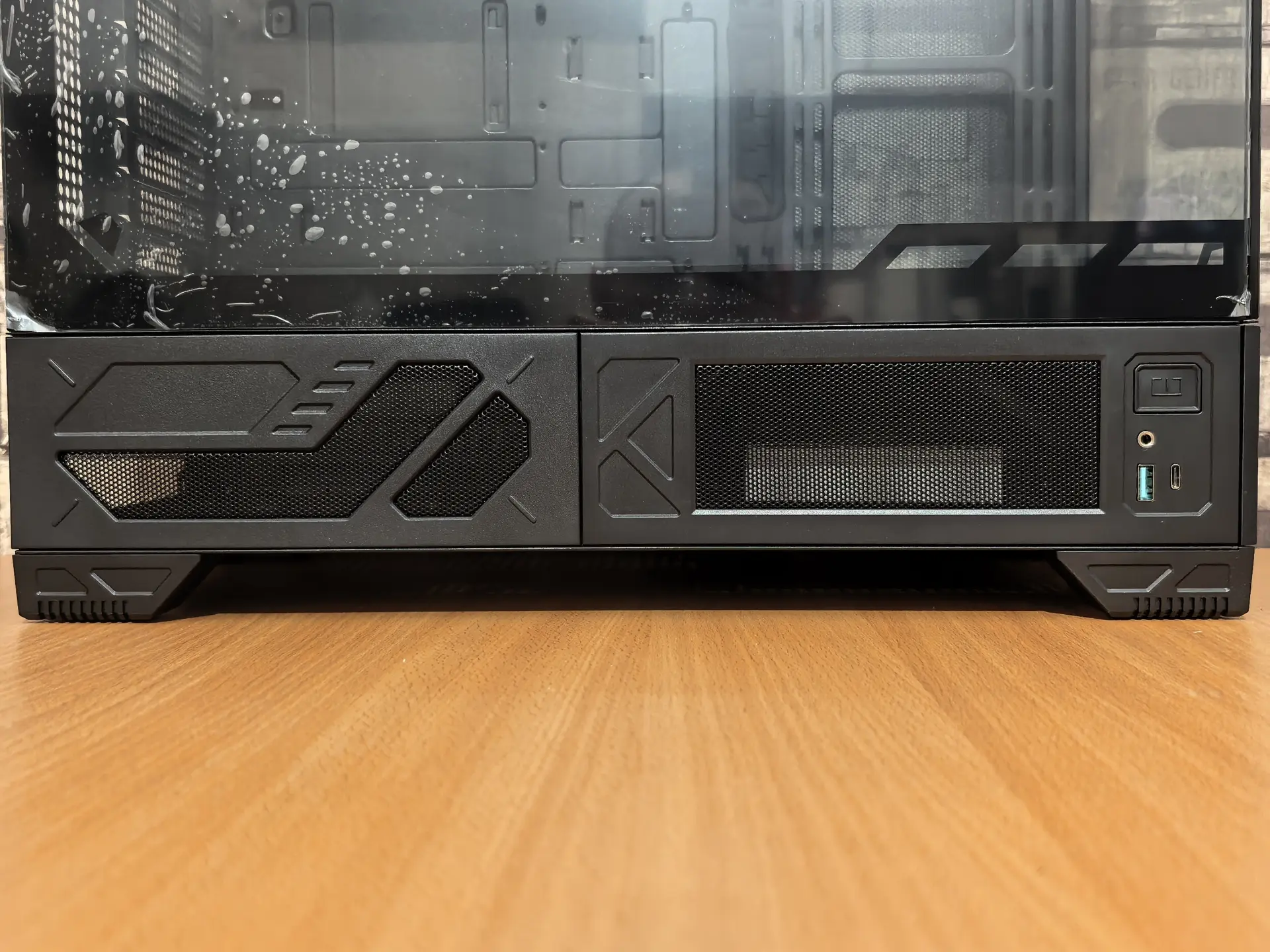

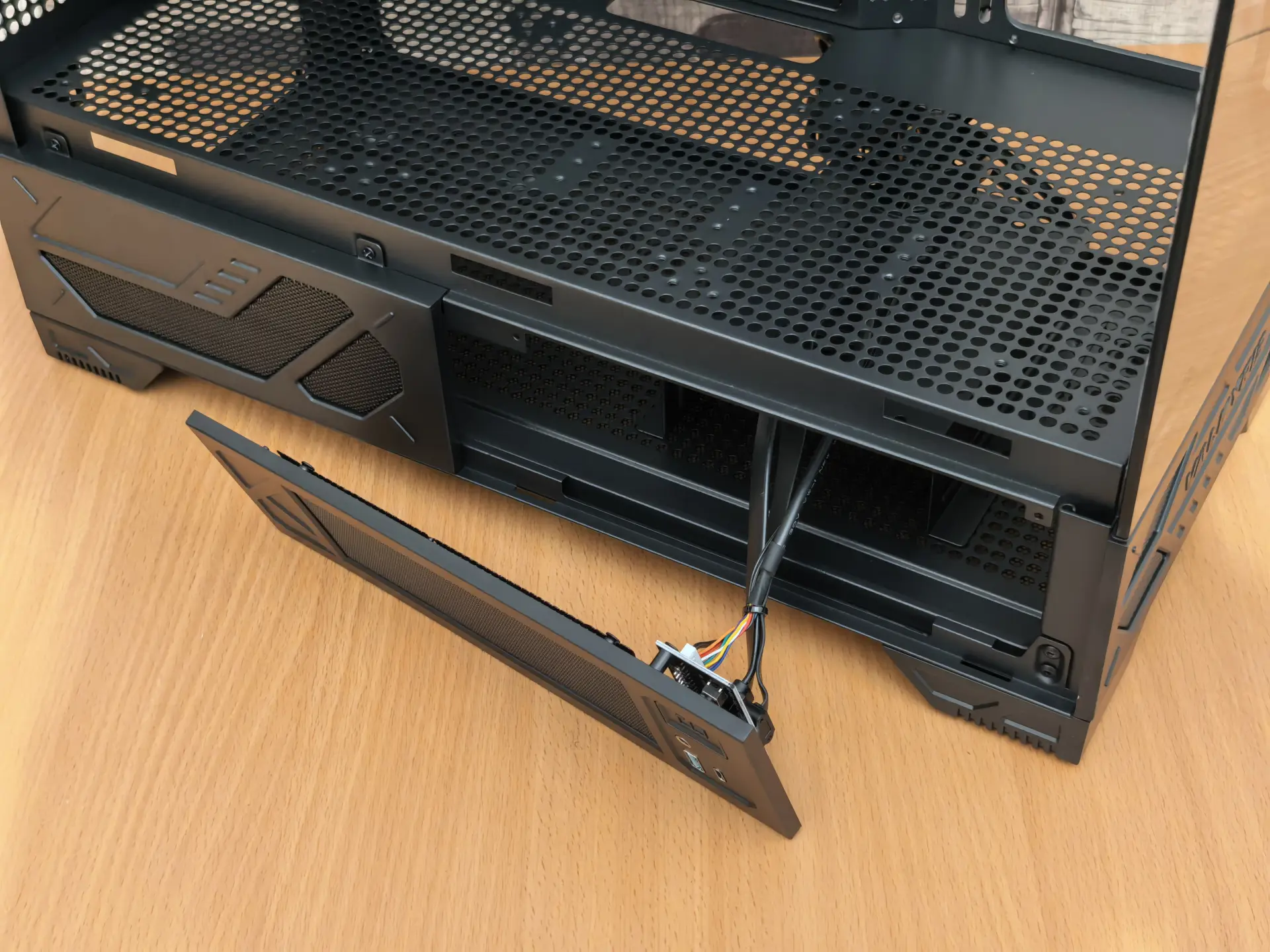

Закрывающие нижний отсек пластиковые панели также выполнены съёмными, передняя и соседняя с ней боковая крепятся на магнитах и за счёт пазов в нижней части, они легко меняются местами. Напомню, что на одной из них находится кнопка включения и корпусные разъёмы. Нижняя панель, расположенная ближе к задней части корпуса и закрывающая собой блок питания, тоже снимается, но вместо магнитов её удерживают два небольших винта сверху. Все корпусные панели снимаются достаточно легко, почти всегда без применения инструмента, в то же время, они надежно стоят на своих местах, ничего не люфтит и не отваливается само по себе, корпус достаточно «монолитный».

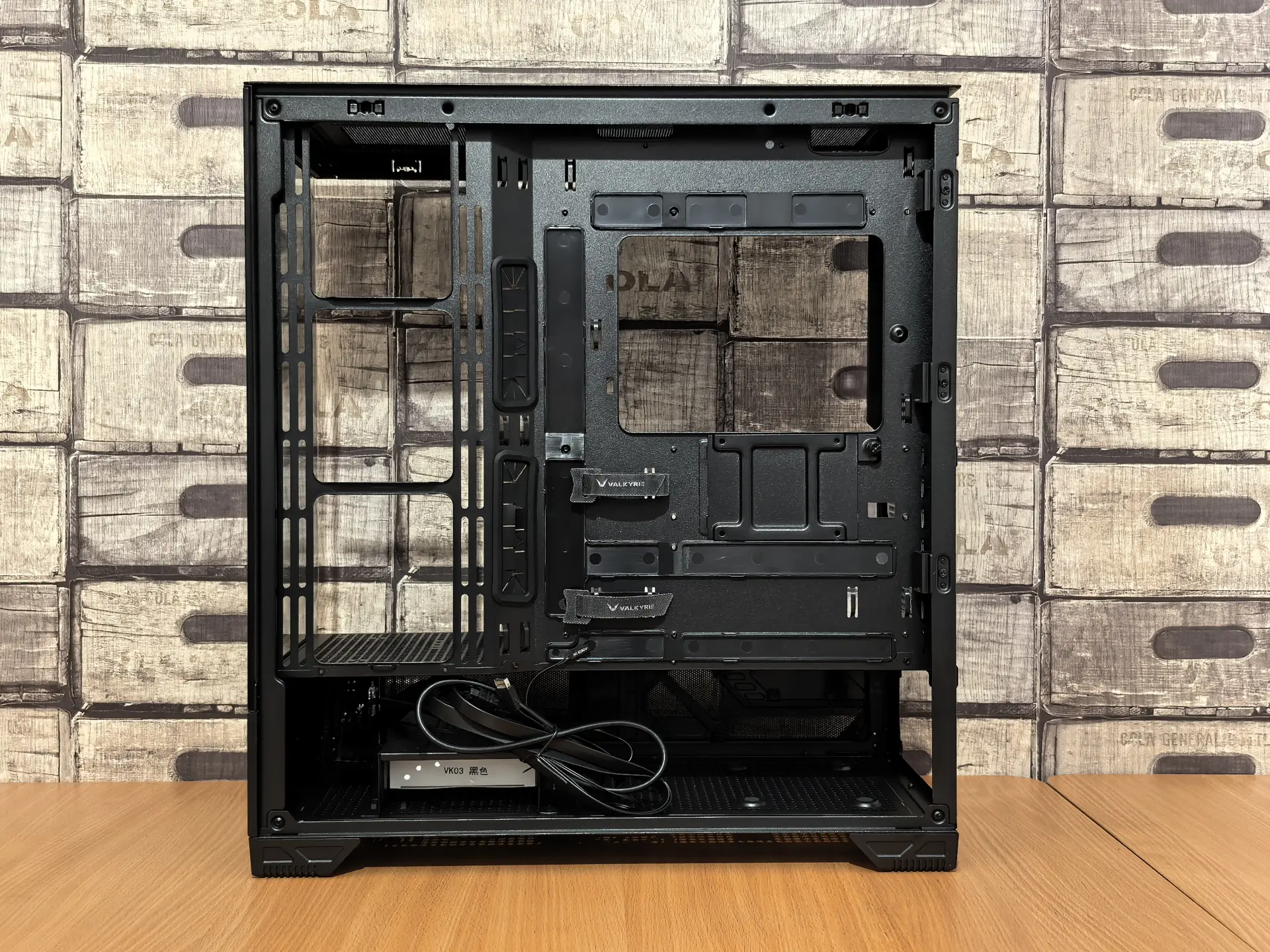

Внутреннее устройство корпуса и особенности сборки системы

И вот мы перешли непосредственно к особенностям сборки системы в корпусе Valkyrie VK03-Lite. В целом, ту нет каких-то особых нюансов, которые сильно отличали бы данный корпус от других современных корпусов с установкой блока питания в закрытом нижнем отсеке и скрытой прокладкой кабелей за перегородкой, на которую устанавливается материнская плата. Разве что блок вентиляторов, работающих на втягивание воздуха, тут переместился непосредственно в основной внутренний объём корпуса на вертикальную перегородку справа от материнской платы. Остальное вполне стандартно: поддержка материнских плат от полноразмерных ATX до компактных ITX, семь горизонтальных слотов под видеокарты и прочие платы расширения. Единственное, что в таком корпусе смотрелась бы уместно возможность так называемой «вертикальной» установки видеокарты, повернув её вентиляторами к боковой стеклянной стенке и подключив к материнской плате через специальный адаптер, но такой возможности тут нет. Не подумайте, что это сильно важно лично для меня, но наиболее вероятные потенциальные покупатели подобных корпусов-аквариумов и любители «вертикальной» установки видеокарт – это одна и та же аудитория. Зато по длине устанавливаемых в корпус видеокарт мы практически не имеем ограничений, кроме предельной длины в 440 мм, равной расстоянию от задней стенки корпуса до передней стеклянной панели. Не считая вопроса с весом такой длинной видеокарты, так как в корпусе не предусмотрено никаких штатных подпорок и кронштейнов на такой случай. Впрочем, этот вопрос можно решить своими силами, к тому же на нижней перегородке есть несколько отверстий с резьбой, на которые можно установить купленный отдельно или самодельный держатель.

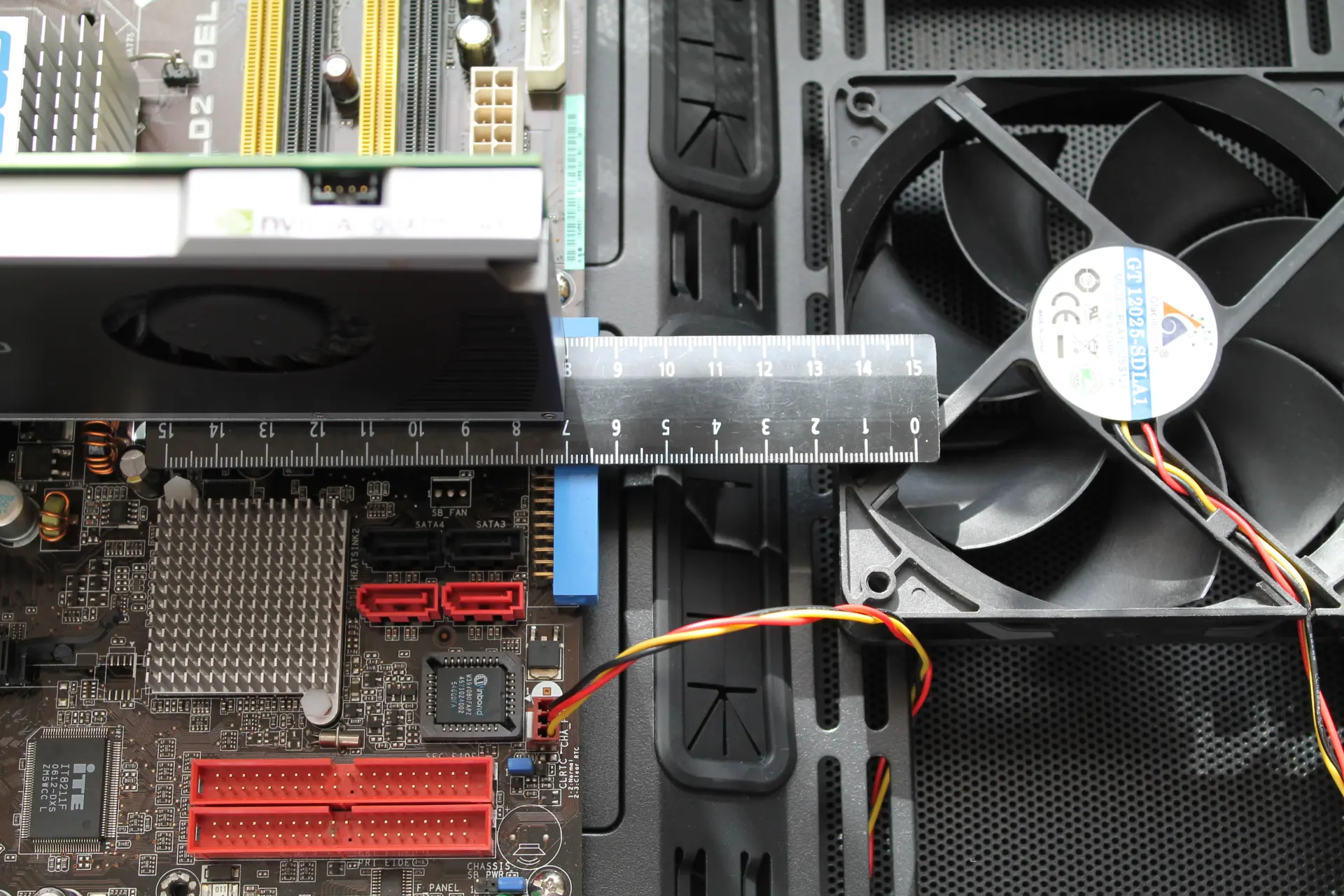

Также при установке длинной видеокарты стоит учитывать ещё и такой момент: справа от материнской платы располагается место под установку корпусных вентиляторов или радиатора СЖО. Соответственно, если длина видеокарты больше 285 мм, то она будет загораживать собой вентиляторы и не должна упереться в них при установке. Впрочем, такая проблема с обычными корпусными вентиляторами может возникнуть лишь с некоторой долей вероятности, так как место под их установку на передней части перегородки несколько «отодвинули» вглубь по сравнению с зоной установки материнской платы. На практике было установлено, что зазор между видеокартой и плоскостью, на которую крепятся вентиляторы, составляет около 30 мм, в то время, как ширина стандартных 120 мм и 140 мм вентиляторов составляет 25 мм. Соответственно, между установленными на перегородку в передней части корпуса вентиляторами и расположенной перед ними длинной видеокартой будет зазор около 5 мм.

Но вот в случае с радиатором СЖО с расположенными на нём вентиляторами ситуация уже более сложная. В таком случае придётся выбирать – либо длинная видеокарта, либо установка радиатора за боковую панель. Поэтому можно смонтировать радиатор СЖО под верхнюю панель. В нашем случае после установки материнской платы зазор между её верхним краем и верхней панелью с посадочными местами под вентиляторы и радиатор СЖО составил порядка 60 мм. Так что в таком варианте всё должно уместиться с большой долей вероятности.

Отдельно скажем пару слов про возможности установки вентиляторов и СЖО. Корпус Valkyrie VK03-Lite поставляется без вентиляторов, которые надо будет купить и поставить самостоятельно. Как уже писал выше, на внутренней перегородке в передней части корпуса есть место для монтажа одного или нескольких вентиляторов, работающих на втягивание воздуха. Они будут забирать воздух с передней части правой металлической боковой панели через вентиляционные отверстия в ней. Посадочное место в виде пазов позволяет установить до трёх вентиляторов типоразмера 120 мм или пару 140 мм, при том, что длина пазов под 120 мм вентиляторы составляет 350 мм, в то время, как под 140 мм – всего 300 мм. Под верхнюю панель можно установить до трёх 120 мм или 140 мм вентиляторов, при том, есть возможность поставить вентиляторы более экзотичного типоразмера 130 мм, для чего предусмотрен дополнительный паз. Длина пазов под вентиляторы 120 мм и 130 мм составляет 390 мм (что говорит о возможности впритык поставить три 130 мм вентилятора), а для 140 мм вентиляторов длина паза составляет 410 мм. Вместо вентиляторов на внутреннюю перегородку в передней части корпуса или под верхнюю панель можно установить радиаторы СЖО длиной до 360 мм.

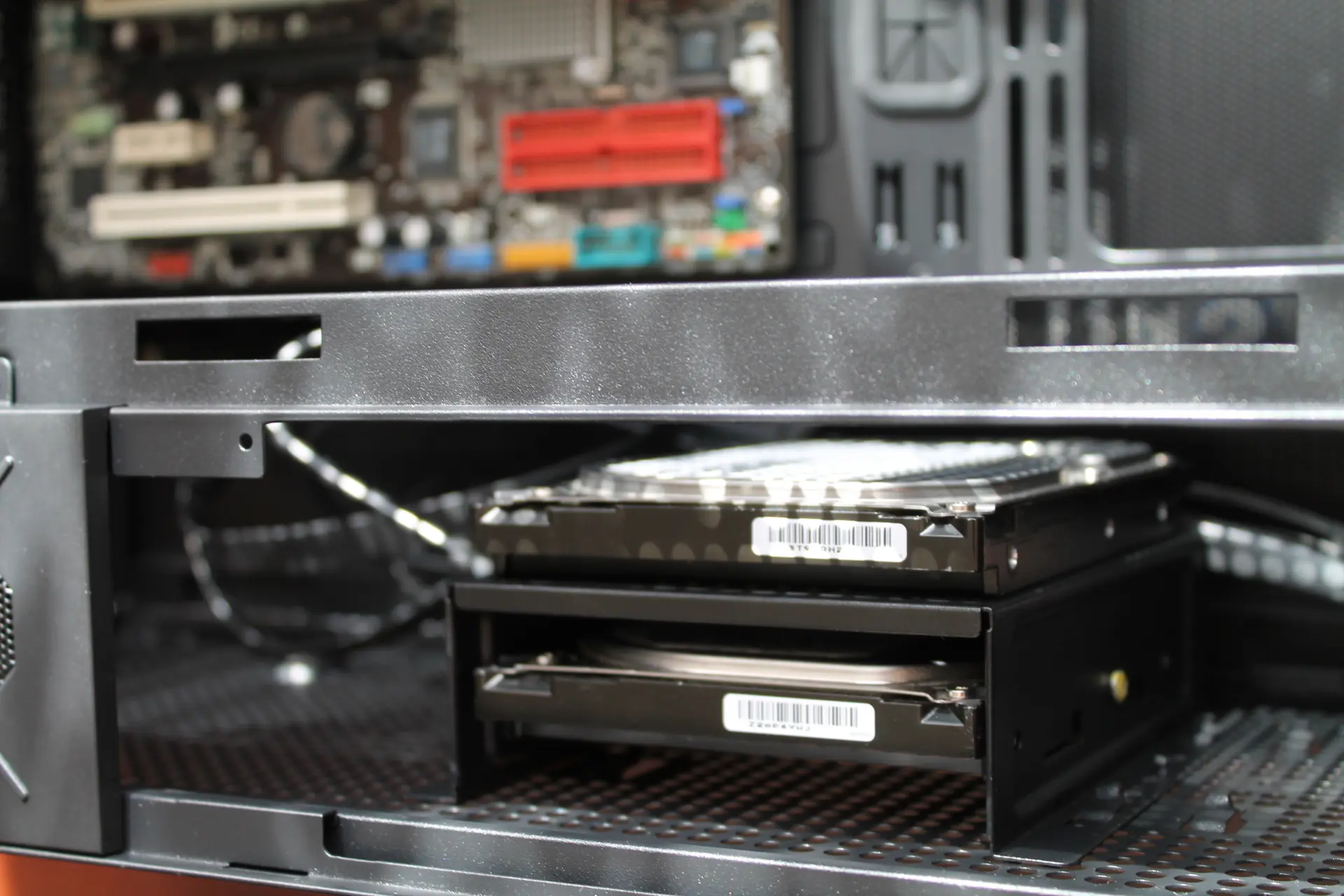

А теперь поговорим про установку различных накопителей в корпус Valkyrie VK03-Lite. Два классических полноразмерных 3,5” жёстких диска можно установить на съёмную корзину, располагающуюся в передней части нижнего отсека. Один из жёстких дисков монтируется внутри неё, а второй – сверху. Также сверху на корзину можно установить сразу два 2,5” SSD или ноутбучных жёстких диска. Для монтажа накопителей корзину придётся вынуть из корпуса, для чего корпус необходимо положить на бок, металлической панелью кверху, снять её, а также сеточку от пыли с нижней панели и со стороны нижней панели выкрутить два небольших винта, удерживающих корзину в пазах на нижней панели корпуса. Ещё один 2,5” SSD крепится на съёмную рамку на внутренней перегородке с обратной стороны от материнской платы. Таким образом, в корпус Valkyrie VK03-Lite одновременно можно установить два классических полноразмерных 3,5” жёстких диска в корзину в нижнем отсеке и один 2,5” SSD на рамку за материнской платой, либо один 3,5” жёсткий диск и ещё суммарно три накопителя формата 2,5”. И пусть Вас не вводит в заблуждение заявленная производителем возможность установки в данный корпус двух 3,5” HDD и трёх 2,5” SSD – сразу установить столько накопителей обоих типов не получится. Впрочем, для большинства пользователей будет вполне достаточно и пары полноразмерных «хардов» с одним SSD под систему.

Особенности кабель-менеджмента

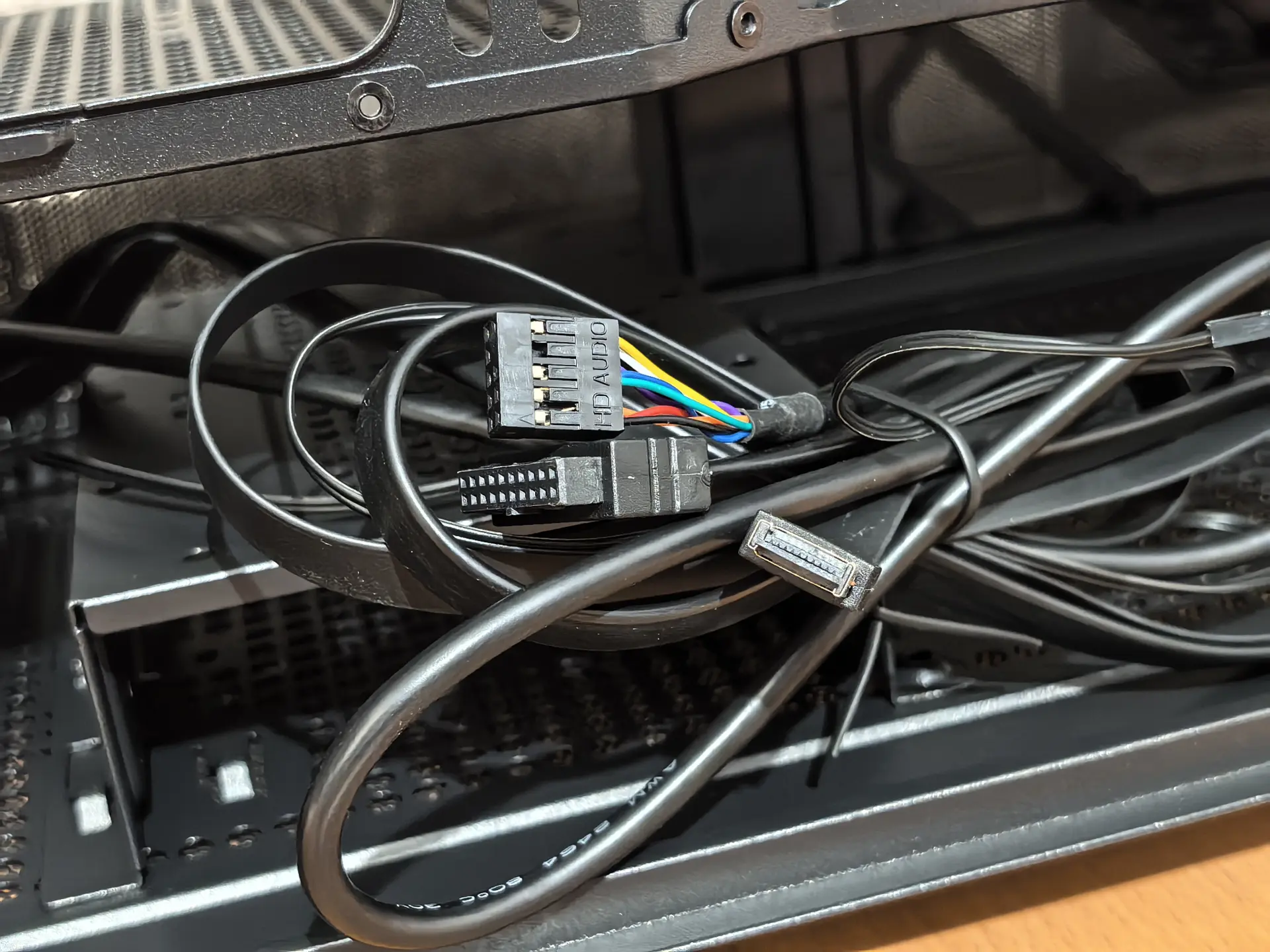

Мы плавно подошли к обсуждению особенностей прокладки кабелей в корпусе Valkyrie VK03-Lite. Кабели от расположенных в нижнем отсеке блока питания и жёстких дисков прокладываются за перегородкой, на которую устанавливается материнская плата, в то время, как подвести к «материнке» провода и шлейфы от кнопки включения и портов USB удобнее всего через пару окошек непосредственно в горизонтальной перегородке, отделяющей основной объём корпуса от нижнего отсека с блоком питания. От панели с кнопкой включения ПК и разъёмами идут плоские шлейфы с колодками для подключения к материнской плате USB портов, кабель HD Audio для подключения 3,5 мм аудиоразъёма, а также тонкий кабель с группой контактов Power SW от кнопки включения. Напомню, что тут нет кнопки перезагрузки системы и светодиодов – индикаторов активности.

Зазор между внутренней перегородкой и ближайшей металлической боковой панелью составляет порядка 30 мм, что позволяет проложить кабели достаточно свободно, а для их организации на обратной стороне перегородки имеется пара матерчатых стяжек на липучках. Также в перегородке имеется много окон для вывода кабелей в нужных местах, они расположены в три вертикальных и два горизонтальных ряда по периметру зоны размещения материнской платы. При этом, производитель корпуса позаботился о том, чтобы через эти многочисленные окна не было видно проложенных за перегородкой проводов, для чего передний вертикальный ряд из двух продолговатых окон имеет специальные резиновые манжеты, а остальные ряды окон закрыты снимающимися при необходимости пластиковыми заглушками. С обратной стороны перегородки непосредственно у задней панели корпуса имеются три фиксатора, через которые можно аккуратно провести от блока питания кабели питания линии процессора к соответствующему окну в верхней части перегородки. Тут проблема только в том, что длин кабелей линии питания CPU зачастую едва хватает на то, чтобы проложить их по кратчайшему маршруту от блока питания до окна сверху в перегородке и подключить к соответствующему разъёму на материнке.

Качество изготовления корпуса

Качество изготовления корпуса Valkyrie VK03-Lite и отдельных его элементов находится на достаточно высоком уровне. Несмотря на всю лёгкость конструкции с каркасом, имеющим всего две вертикальные стенки (задняя панель корпуса и внутренняя перегородка, на которую устанавливается материнская плата), металлические детали, будь то элементы каркаса, боковая панель, корзина для жёстких дисков и т.д. достаточно жесткие и не прогибаются при сборке. Отчасти это достигается грамотно организованными рёбрами жёсткости, отчасти – применением листовой стали толщиной 0,7 мм при том, что во многих современных корпусах используют сталь толщиной 0,6 мм и даже 0,5 мм. Металлические элементы хорошо обработаны, не имеют острых краёв, с качественным покрытием. Боковые панели снимаются и устанавливаются легко, при этом крепятся достаточно надежно, не дребезжат и не отваливаются. Корпус в целом ощущается весьма качественным и монолитным.

Итоги

Если прям совсем коротко, то у меня остались сугубо положительные впечатления от работы с корпусом Valkyrie VK03-Lite. Дизайн интересный, достаточно лаконичный, с ненавязчивыми элементами в стиле хай-тек. Качество изготовления хорошее – металлические части не гнутся, металл не слишком тонкий, всё сделано аккуратно, панели легко снимаются и ставятся на место, при этом ничего не болтается и не отваливается. Собирать систему в данном корпусе просто и приятно, не возникает каких-то лишних сложностей с монтажом компонентов, установкой вентиляторов, прокладкой кабелей и т.п.

Однако стоит чётко понимать, что место ПК, собранному в этом корпусе – исключительно на столе, но никак не под ним, не в нише и т.д. Так как в противном случае теряется весь смысл в подобном решении, основная задача которого – дать максимально хороший обзор на компоненты системы внутри корпуса. К тому же, в плане эргономики есть ещё такой важный момент, как расположение кнопки включения ПК и USB разъёмов в самом низу корпуса (спереди или сбоку), что делает единственно удобным вариантом установку системного блока на стол. Цена корпуса Valkyrie VK03-Lite в российских розничных сетях составляет от 7200 до 8600 рублей на момент написания данного материала.

Источник: Droidnews.ru.
