GamerStorm PS850G Gold SFX – блок питания компактного форм-фактора SFX мощностью 850 Вт с полностью модульной схемой подключения кабелей, включая выделенную линию 12V-2x6 для топовых видеокарт от NVIDIA. Подобный блок питания хорошо подойдет для сборки компактных, но производительных ПК, в том числе – игровых.
В материале:
- Упаковка и комплектация
- Дизайн блока питания
- Возможности подключения компонентов системы
- Основные характеристики блока питания
- Тестирование блока питания
- Борьба в сверхлёгком весе
- Спецификации
- Подведём итоги
Плюсы
- Ультимативная компактность стандарта SFX при мощности 850 Вт;
- Высочайшая реальная эффективность, соответствующая Cybenetics Platinum;
- Полная совместимость со стандартами ATX 3.1 и PCIe 5.1;
- Наличие современного безопасного разъёма 12V-2×6;
- Богатый комплект поставки с рамкой-переходником на ATX-формат и тестовой колодкой запуска;
- Идеальная стабильность напряжений под высокой комбинированной нагрузкой;
- Очень тихая работа 92-мм вентилятора на малых и средних нагрузках.
Минусы
- Кабель 12V-2×6 аппаратно ограничен мощностью 450 Вт вместо стандартных 600 Вт;
- Полное отсутствие физической кнопки включения/выключения на корпусе;
- Короткие кабели могут усложнить сборку, если использовать блок в классическом ATX-корпусе.
Упаковка и комплектация
Блок питания GamerStorm PS850G Gold SFX поставляется в коробке белого цвета, на нижней стороне которой приведены его подробные характеристики и графики зависимости энергоэффективности от выдаваемой мощности, а также скорости вращения вентилятора от нагрузки на блок питания.

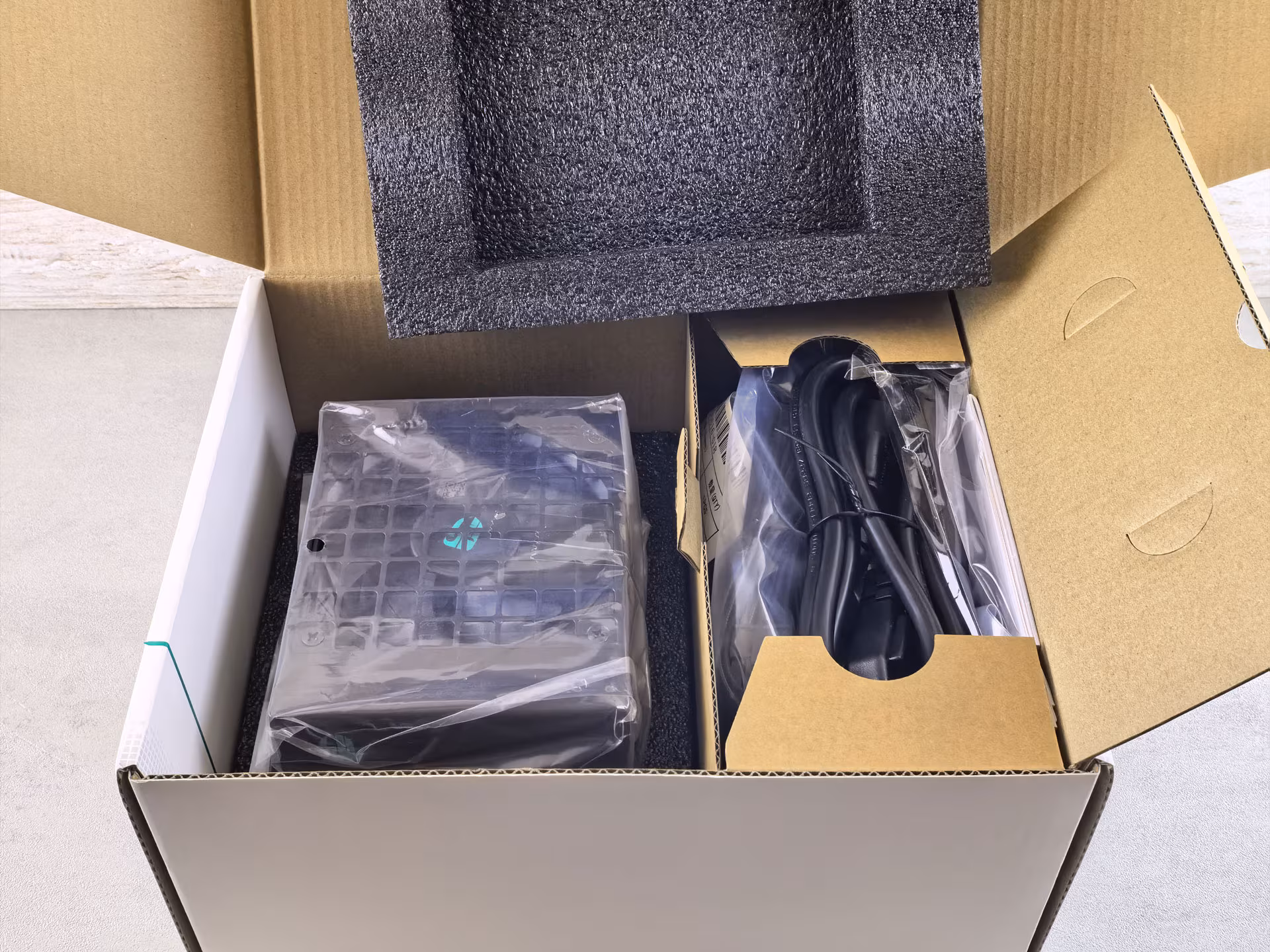

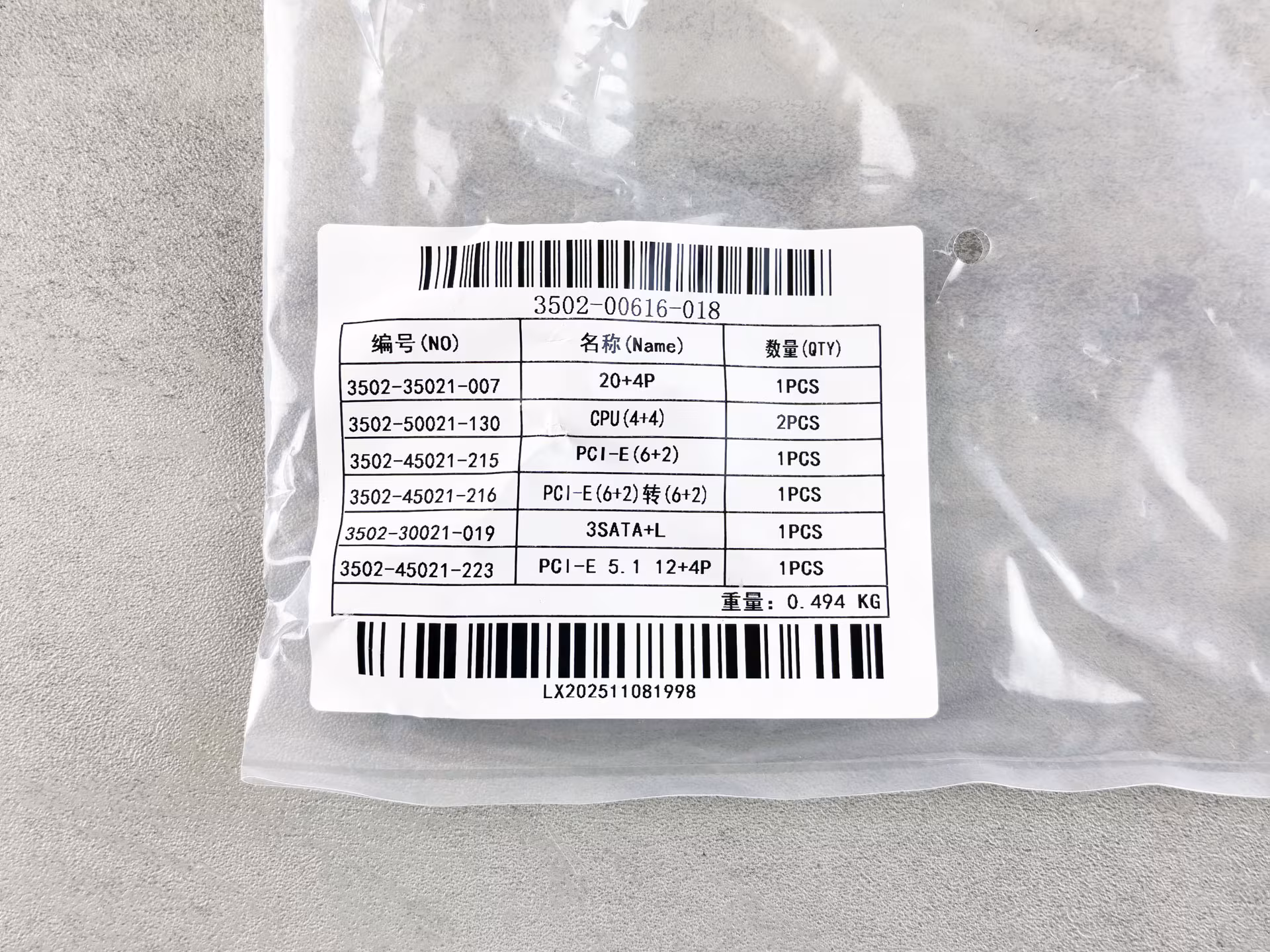

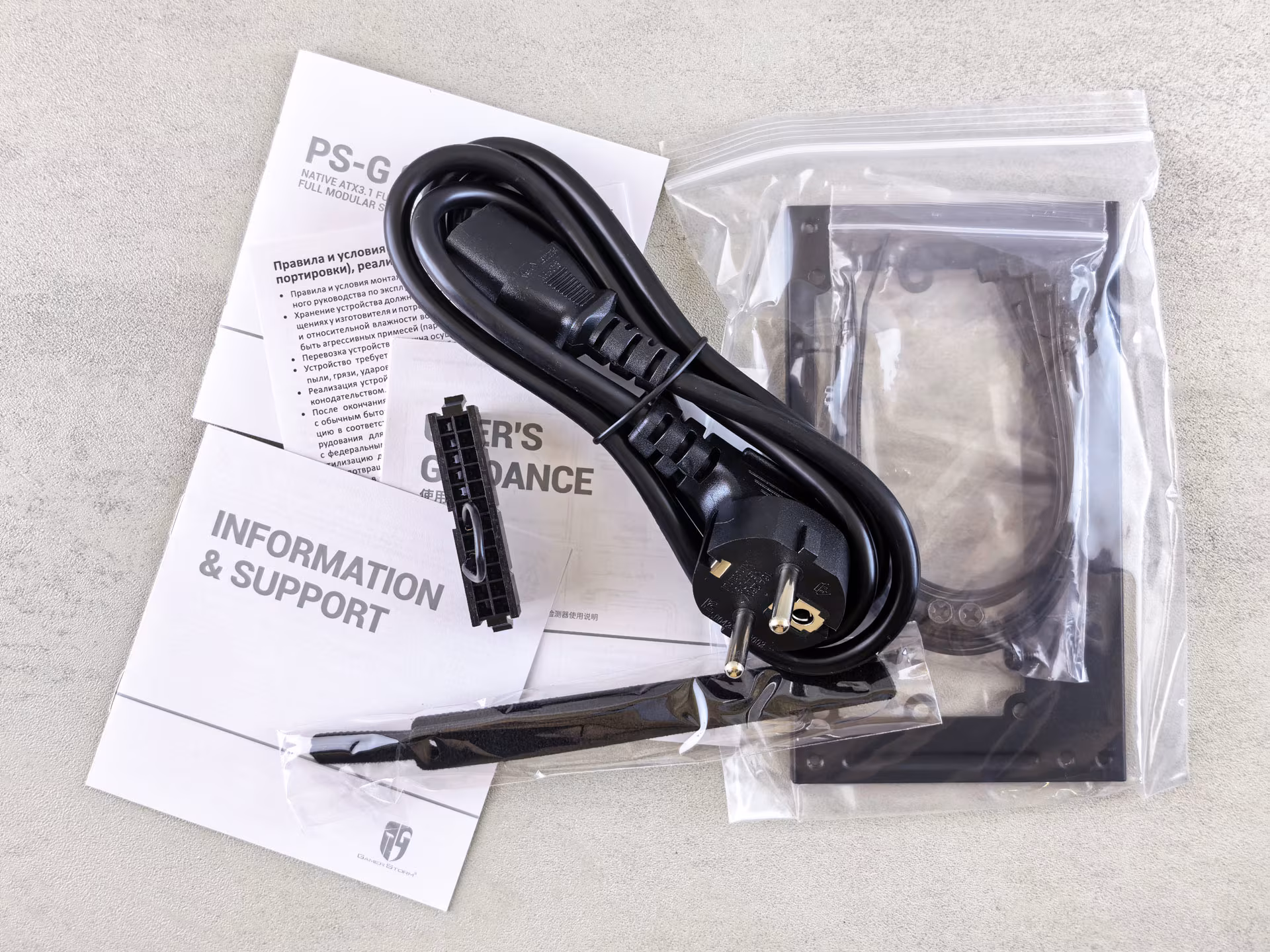

Внутри коробки блок питания зафиксирован мягкими вставками, рядом в отдельной картонной коробочке лежит набор модульно подключаемых кабелей, стандартный кабель для подключения ПК к розетке, наборы обычных пластиковых и матерчатых монтажных стяжек на липучке, четыре винта для фиксации блока питания в корпусе ПК, рамка-адаптер для установки блока питания форм-фактора SFX в стандартные корпуса под полноразмерные блоки питания ATX, а также специальная колодка, при подключении к кабелю питания материнской платы позволяющая запускать блок питания отдельно от остального оборудования в тестовых целях.
Дизайн блока питания

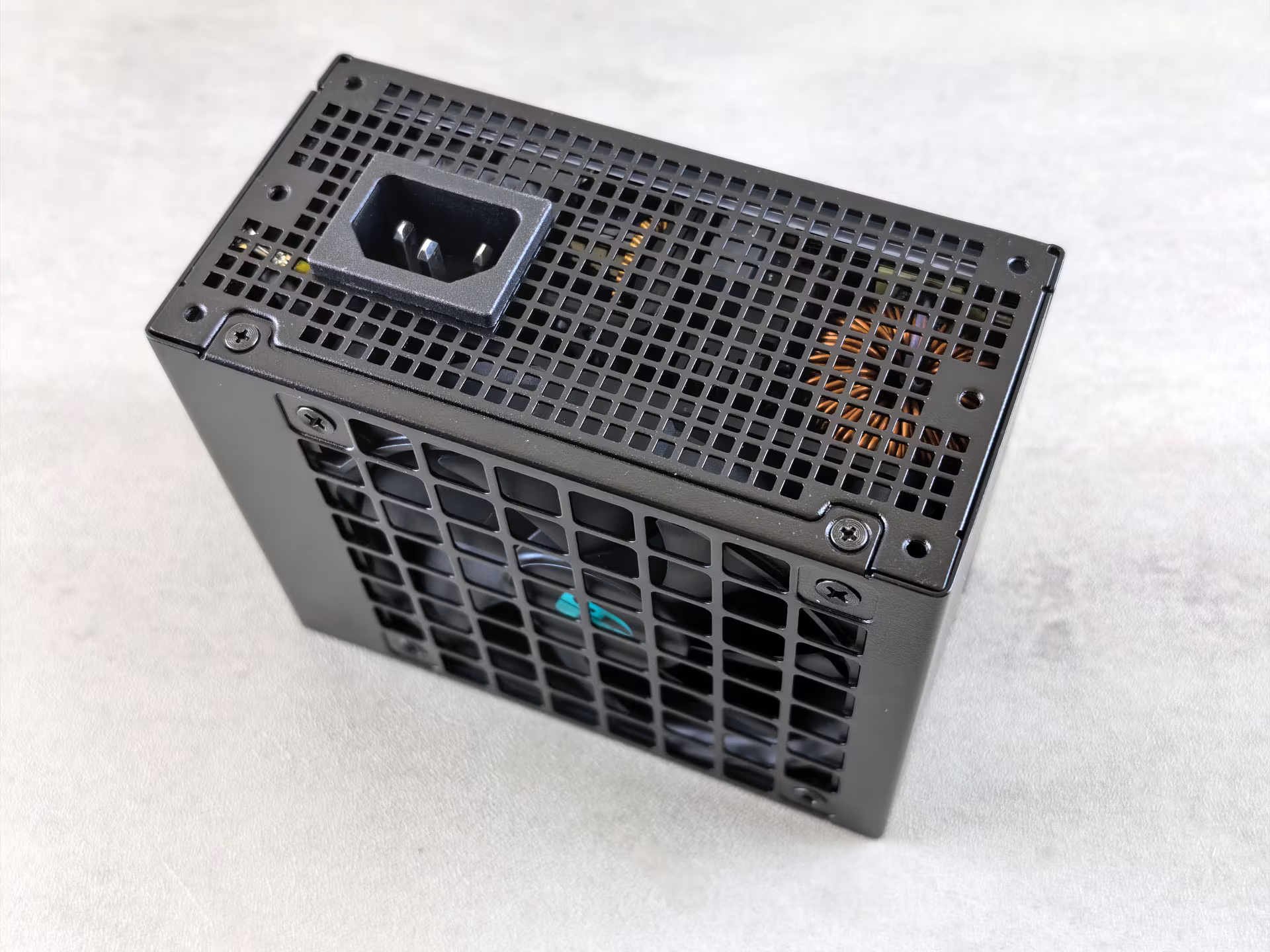

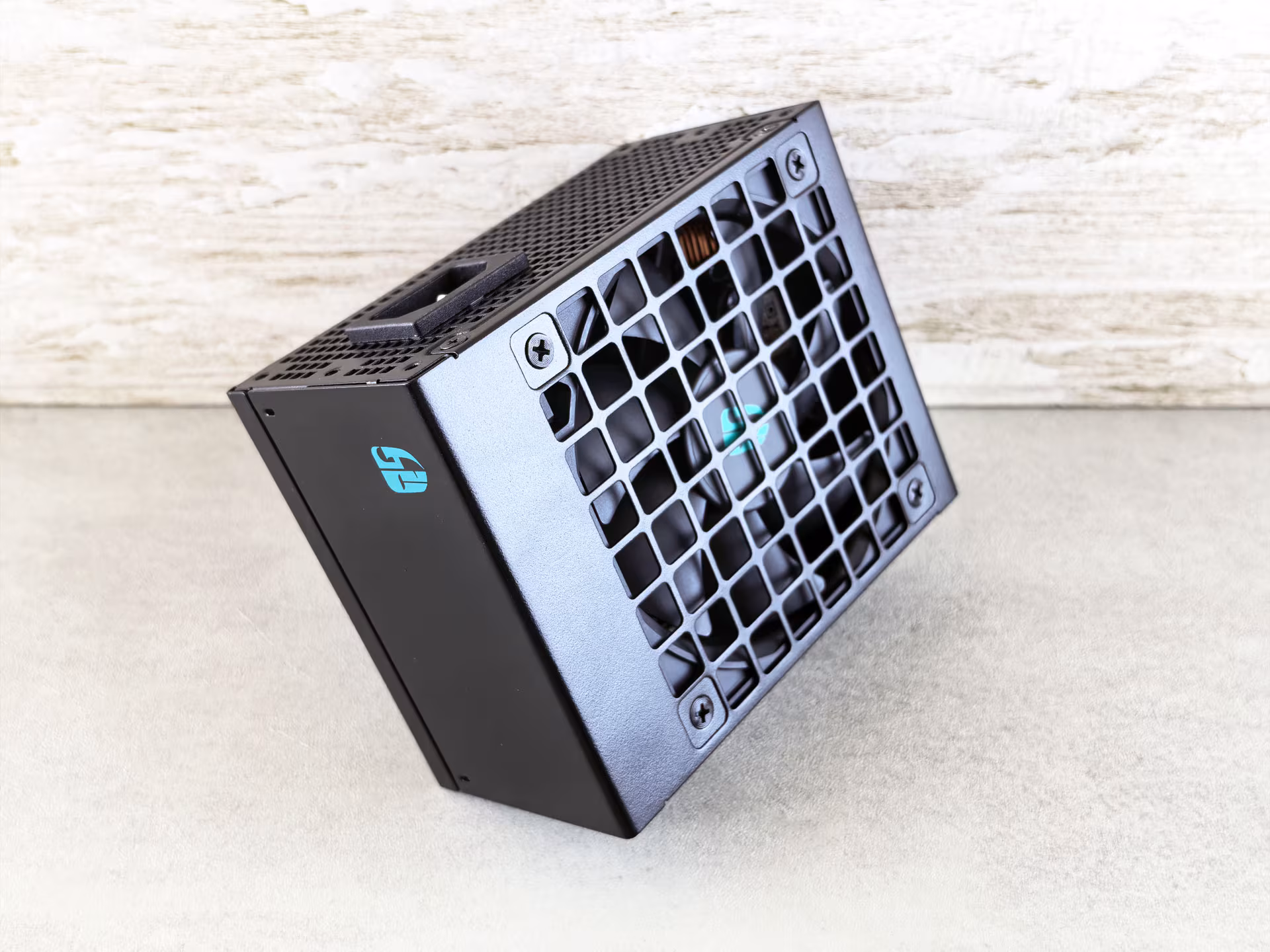

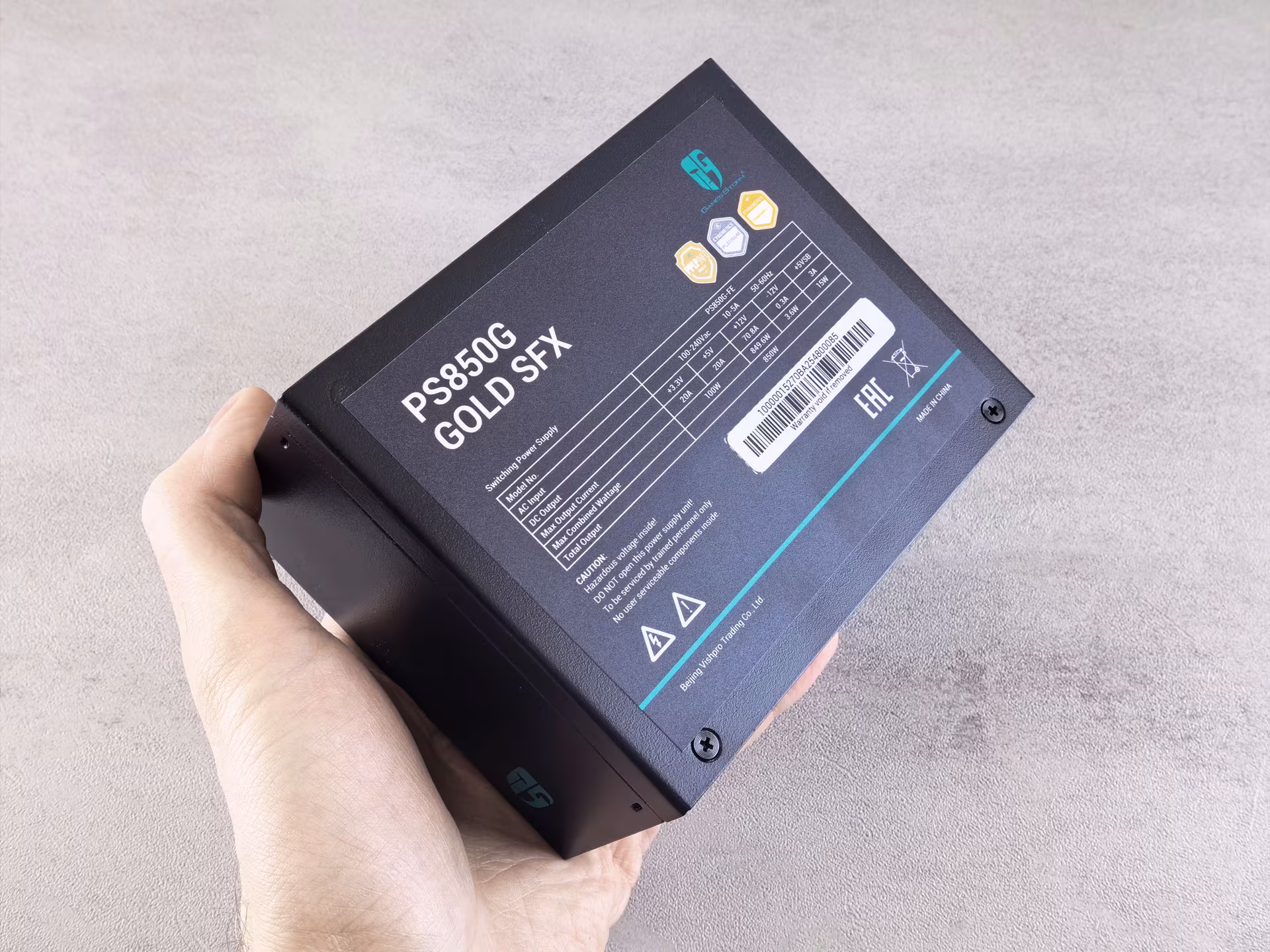

Блок питания GamerStorm PS850G Gold SFX выполнен в компактном форм-факторе SFX и имеет размеры 100x125x63,5 мм по длине, ширине и высоте соответственно. Корпус в чёрном цвете выглядит приятно, дизайн благородно минималистичен. Самые наблюдательные обратят внимание на некоторые детали, включая решетку вентилятора в виде квадратных отверстий, выштампованных непосредственно в листовой детали корпуса, а также характерный бирюзовый цвет разъёма для подключения кабеля 12V-2×6 – всё это явно напоминает дизайнерские решения блоков питания от DeepCool. Но тут на самом деле нет ничего удивительного, ведь GamerStorm является дочерним брендом DeepCool. В блоке питания установлен вентилятор типоразмера 92 мм x 92 мм с гидродинамическим подшипником (FDB). Также стоит отметить отсутствие тумблера включения/выключения на блоке питания.

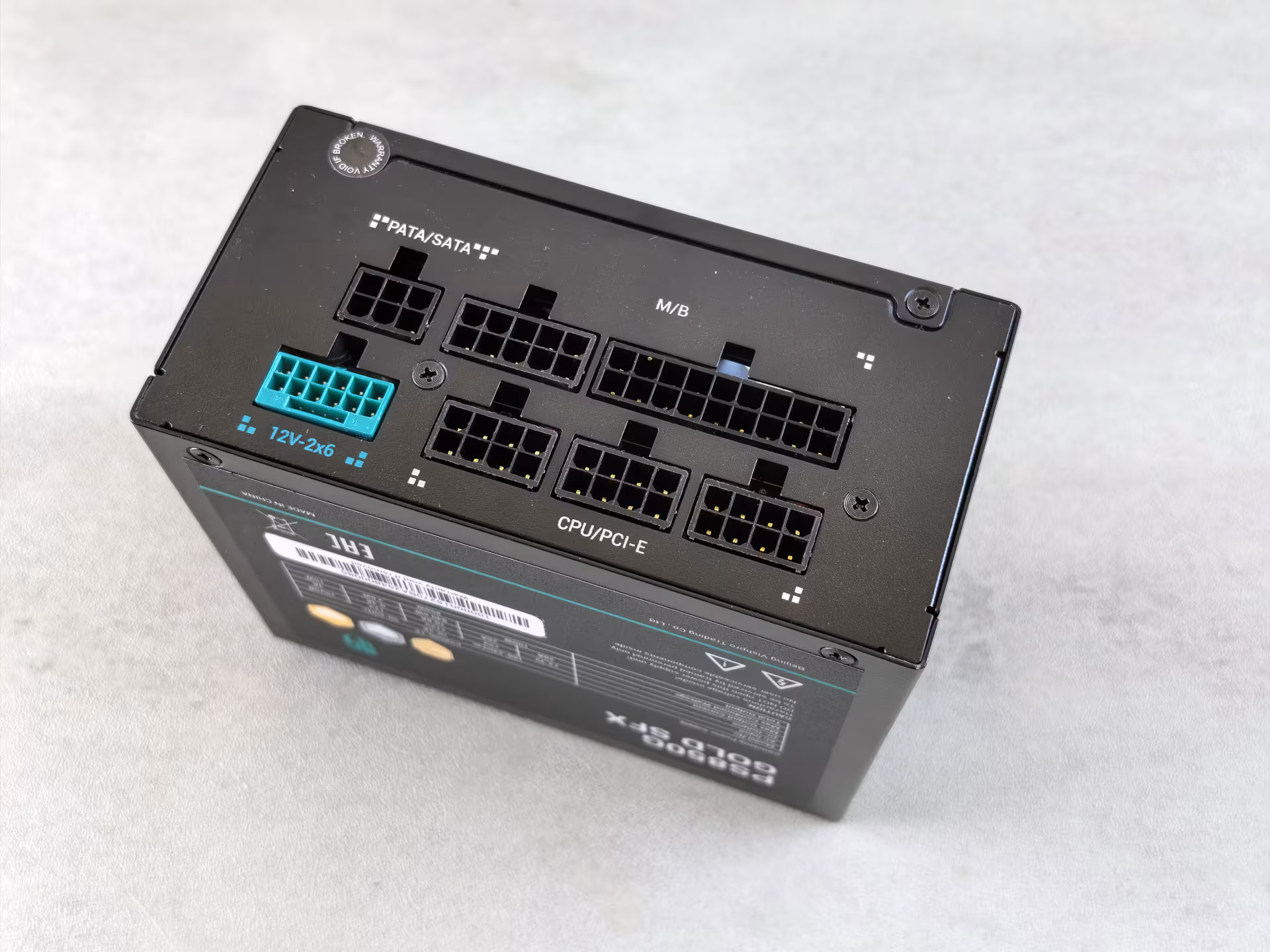

GamerStorm PS850G Gold SFX имеет полностью модульную схему подключения кабелей питания. Коннекторы для подключения кабелей питания компонентов системы расположены в два ряда, тут есть один коннектор для подключения кабеля линии питания накопителей (PATA/SATA), два разъёма для подключения кабеля питания материнской платы, в нижнем ряду идёт стандартная колодка 12V-2×6 (улучшенная версия 12VHPWR), выделяющаяся тем, что она выполнена из пластика бирюзового цвета, а также три колодки для подключения кабелей линий питания процессора и видеокарт (CPU/PCI-E). Сами кабели питания компонентов системы выполнены в виде скрепленных стяжками пучков проводов чёрного цвета с декоративным тиснением на оплётке.
Возможности подключения компонентов системы

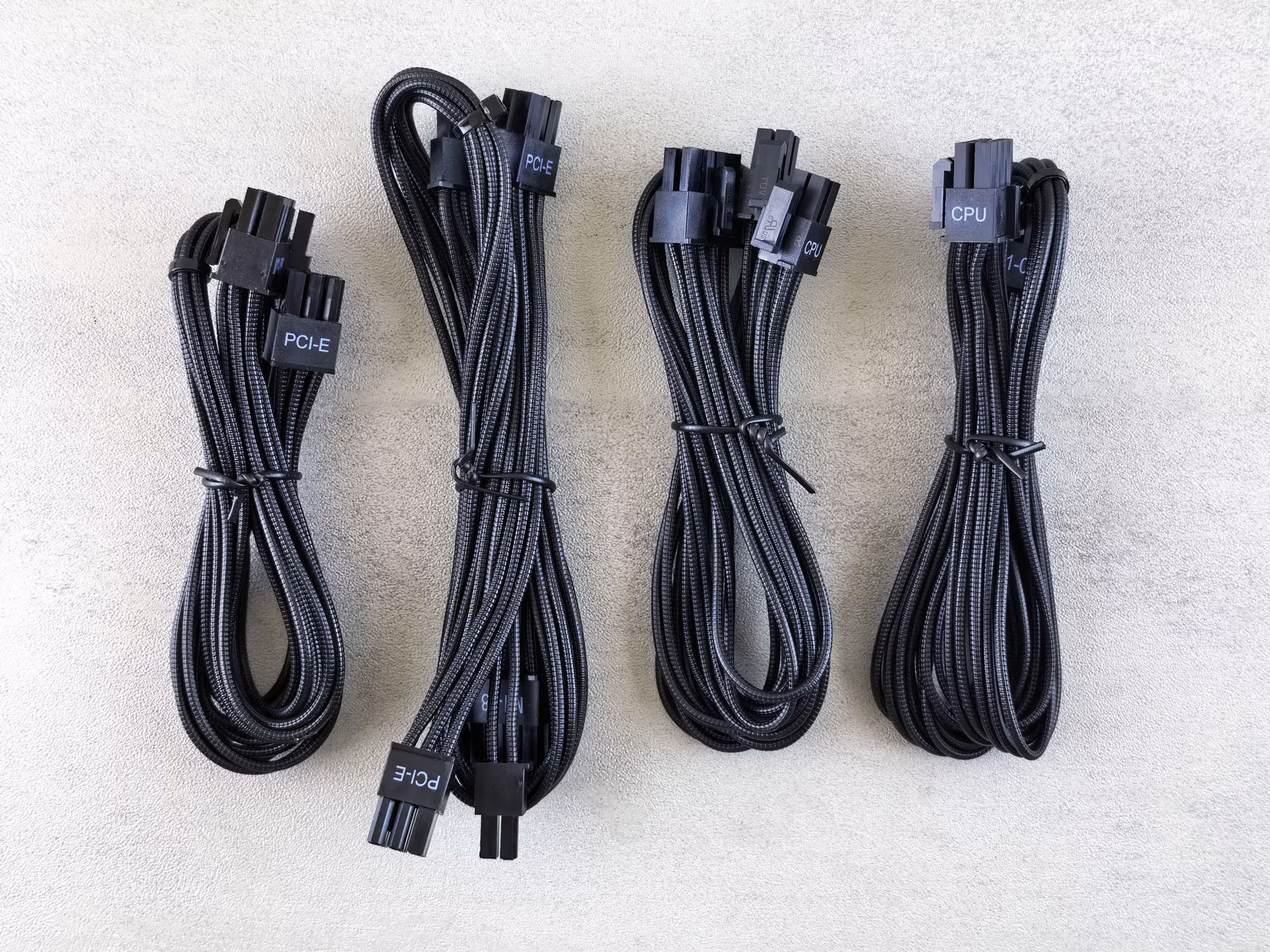

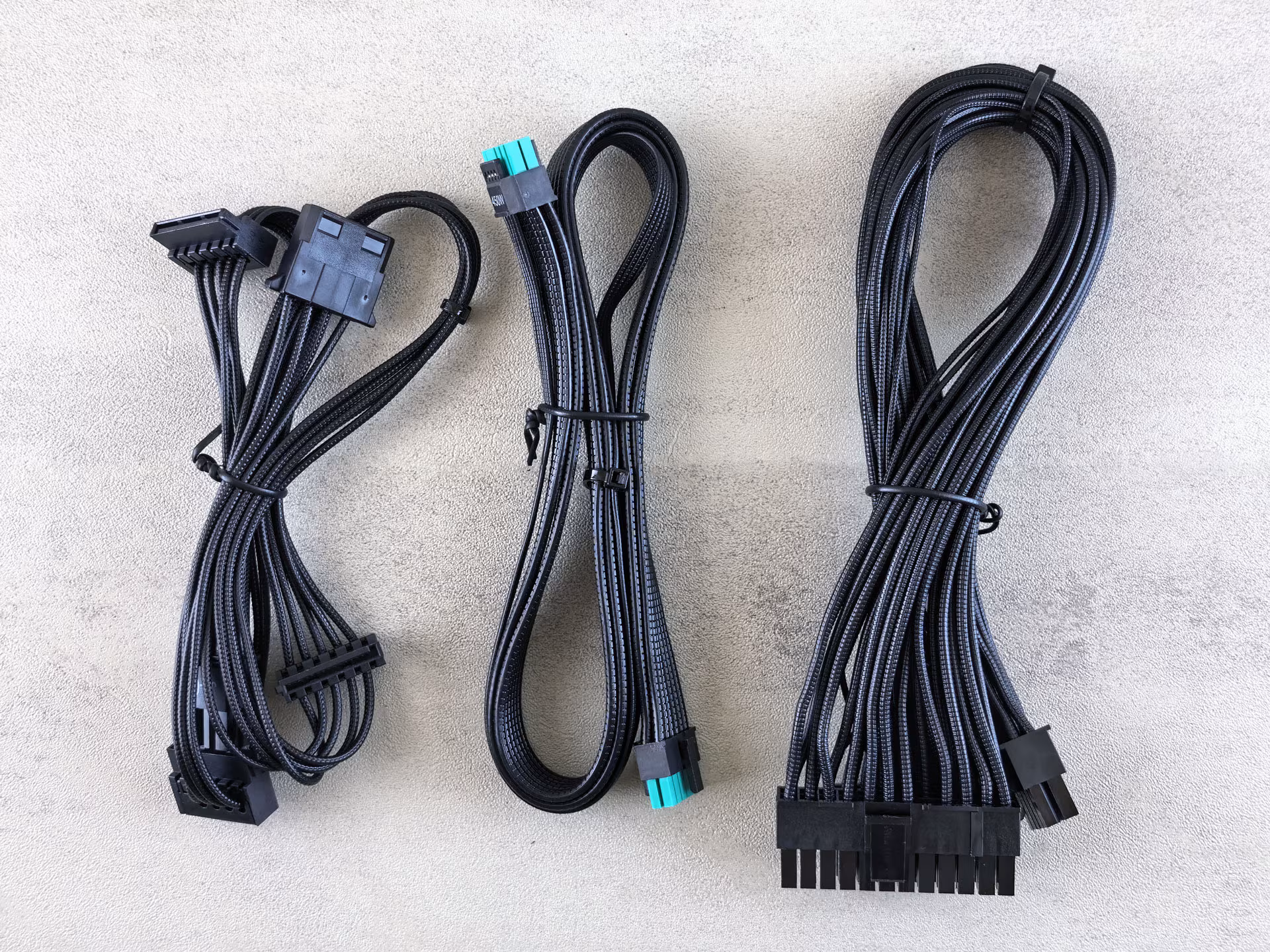

Перечислим кабели питания компонентов системы, входящие в комплект поставки блока питания GamerStorm PS850G Gold SFX:
- Кабель питания материнской платы с комбинированным 24 (20+4) контактным коннектором. Длина кабеля составляет 350 мм;
- Два кабеля линии питания процессора с комбинированными 8 (4+4) контактными коннекторами. Длина кабелей составляет 500 мм;
- Кабель питания видеокарт PCI-E с комбинированным 8 (6+2) контактным коннектором. Длина кабеля составляет 450 мм;
- Кабель питания видеокарт PCI-E с двумя расположенными последовательно комбинированными 8 (6+2) контактными коннекторами. Длина кабеля 450 мм до первого коннектора и 120 мм от первого до второго;
- Кабель питания накопителей с тремя расположенными последовательно коннекторами SATA и одним Molex на конце. Дина кабеля составляет 300 мм до первого коннектора и по 120 мм между соседними коннекторами;

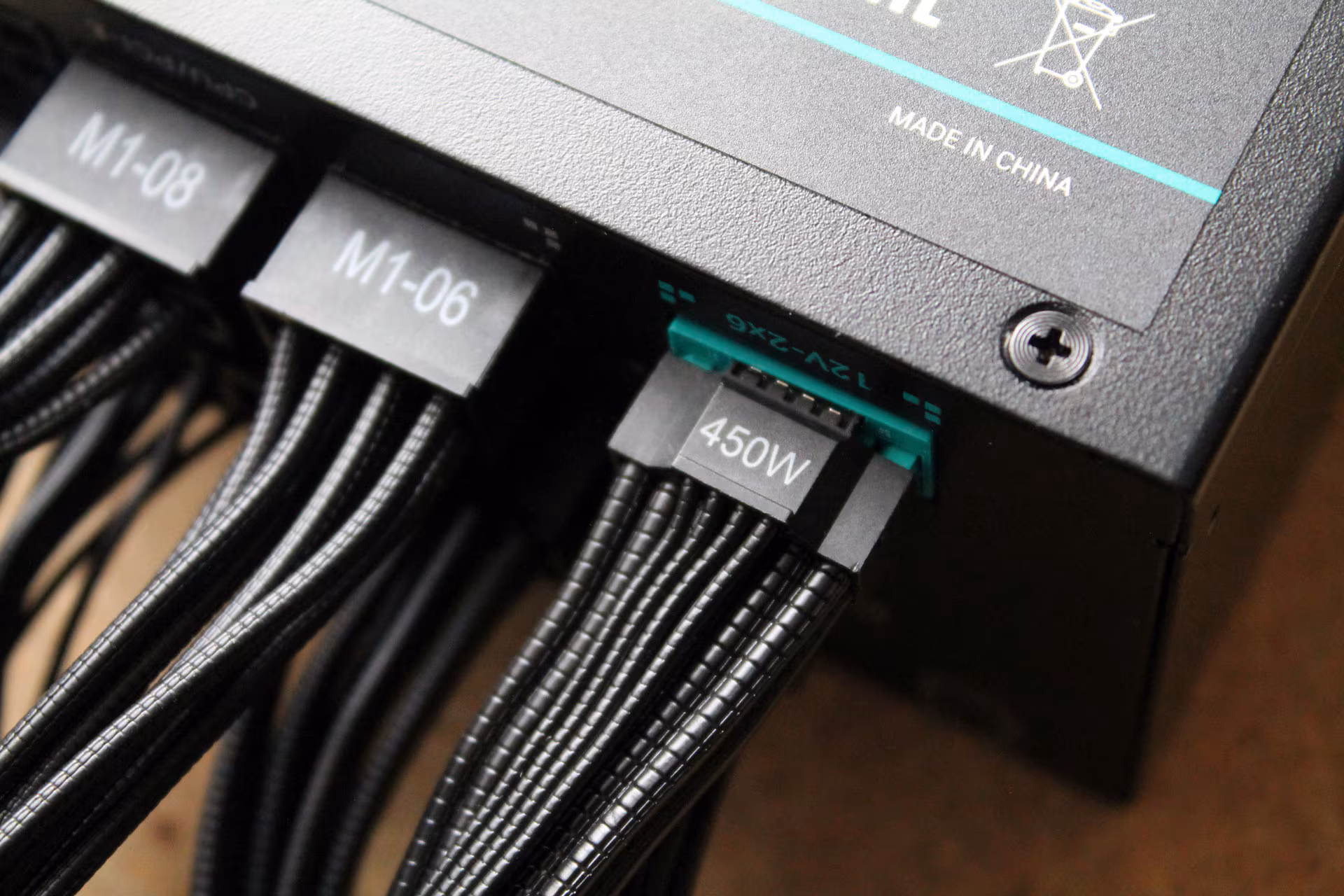

- Кабель выделенной линии питания для топовых моделей видеокарт от NVIDIA, использующих коннекторы 12V-2×6 / 12VHPWR. Длина кабеля составляет 450 мм, коннекторы со стороны кабеля выполнены из пластика чёрного и бирюзового цвета и имеют маркировку 450 W, что, судя по всему, говорит об ограничении максимально передаваемой по этой линии мощности в 450 Вт, тогда как номинально по этой линии может передаваться мощность до 600 Вт. При этом в технической документации данный момент отдельно не обозначается.
Подведём промежуточный итог. Блок питания GamerStorm PS850G Gold SFX делает весьма удобным монтаж и подключение компонентов системы в компактных корпусах в условиях дефицита свободного места, позволяя подключить только необходимые кабели и не подключать лишние. Длины кабелей также подобраны под реалии сборки системы в компактном корпусе. Например, длина кабеля питания материнской платы тут всего 350 мм вместо 500 мм … 600 мм у полноразмерных блоков питания стандарта ATX.
В остальном же набор кабелей и расположенных на них коннекторов также обусловлен реалиями компактных сборок. Например, вряд ли в таком мини-ПК будет необходимость подключения больше трёх накопителей с интерфейсом SATA. При этом блок питания GamerStorm PS850G Gold SFX позволяет запитать высокопроизводительные топовые модели видеокарт от NVIDIA, получающие питание через разъём 12V-2×6 / 12VHPWR, однако тут стоит обратить внимание на маркировку 450W на соответствующем кабеле – судя по всему, передаваемая по этому интерфейсу мощность ограничена 450 Вт, в то время, как данный стандарт подразумевает передачу мощности до 600 Вт. Так что не лишним будет дополнительно уточнить этот вопрос и свериться с реальным потреблением видеокарты на всякий случай.
Основные характеристики блока питания

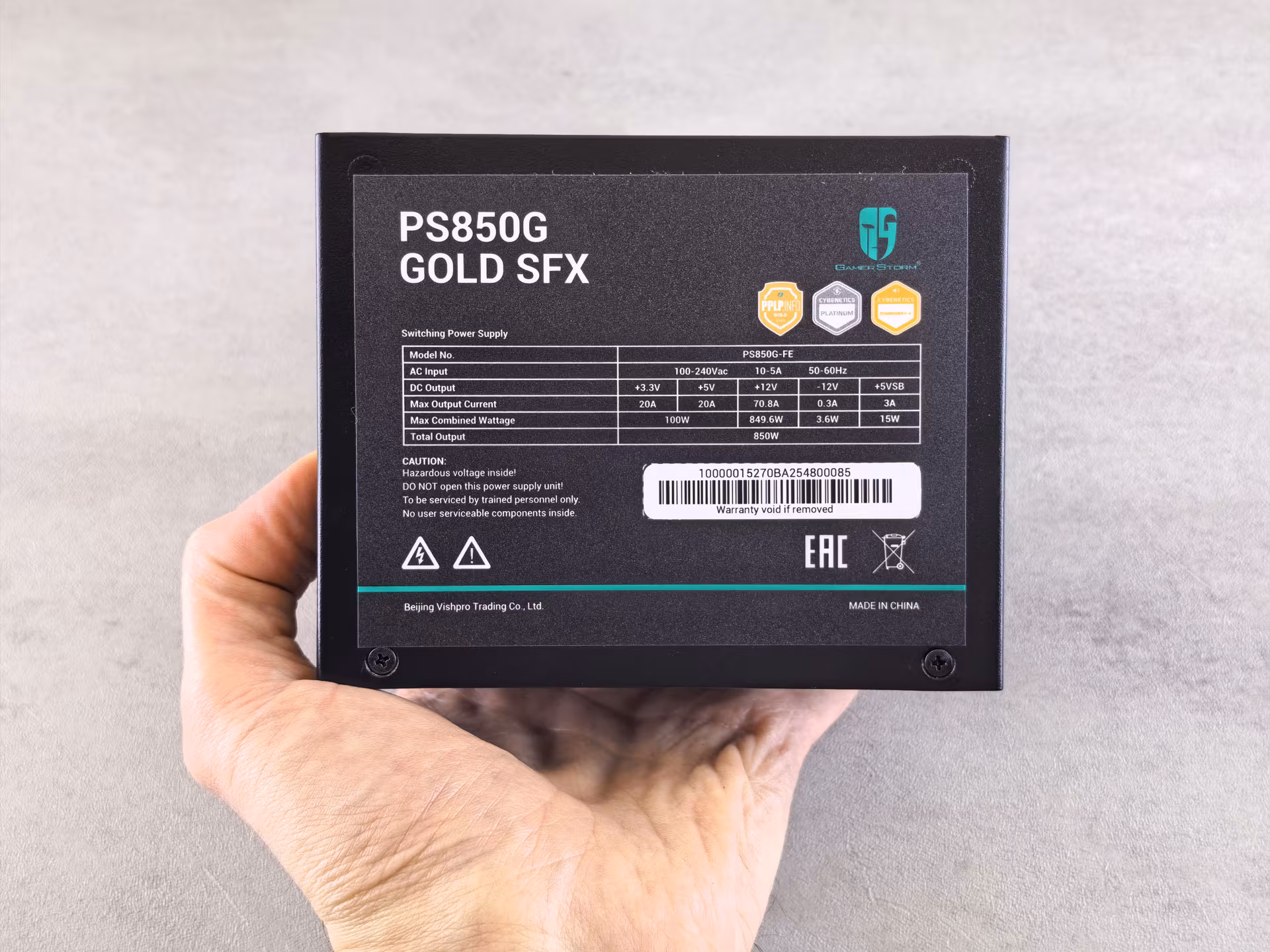

Блок питания GamerStorm PS850G Gold SFX соответствует стандартам SFX 4.1 и ATX 3.1, а также имеет сертификаты энергоэффективности Cybenetics Platinum и PPLP Gold. Блок питания работает от сетей переменного тока с напряжением от 100 В до 240 В, на выходе выдавая параметры, представленные в таблице ниже:
| Номинальное напряжение по линии | +3,3 В | +5 В | +12 В | -12 В | +5 В SB |
|---|---|---|---|---|---|
| Максимальная сила тока по линии | 20 А | 20 А | 70,8 А | 0,3 А | 3,0 А |
| Максимальная мощность по линиям | 100 Вт | 849,6 Вт | 3,6 Вт | 15 Вт | |
| Суммарная максимальная мощность 850 Вт | |||||
Блок питания GamerStorm PS850G Gold SFX построен по схеме с полумостовым преобразователем постоянного тока (Half Bridge SRC LLC + DC-DC) и активной коррекцией коэффициента мощности (Active PFC). Заявленная производителем эффективность при 50% нагрузке составляет не менее 90%.
«Время удержания» (hold up time) при кратковременных перебоях с напряжением в сети составляет не менее 16 мс при нагрузке на уровне 80% от максимальной мощности. В соответствии со спецификацией Intel ATX 3.1 блок питания способен в течение 0,1 мс выдавать суммарную мощность в 200% от максимального номинального значения и до 300% по линии 12V-2×6. В блоке питания были реализованы схемы защиты от перегрузки по суммарной мощности по всем каналам (OPP), от подачи повышенного напряжения (OVP), от короткого замыкания (SCP), от перегрева (OTP), от перегрузки по току (OCP), от понижения напряжения в сети (UVP), от всплесков и бросков напряжения (SIP), а также защита при работе без нагрузки (NLO).
Заявленное производителем время наработки на отказ (MTBF) составляет 100 000 часов, на блок питания распространяется гарантия в 5 лет.
Тестирование блока питания

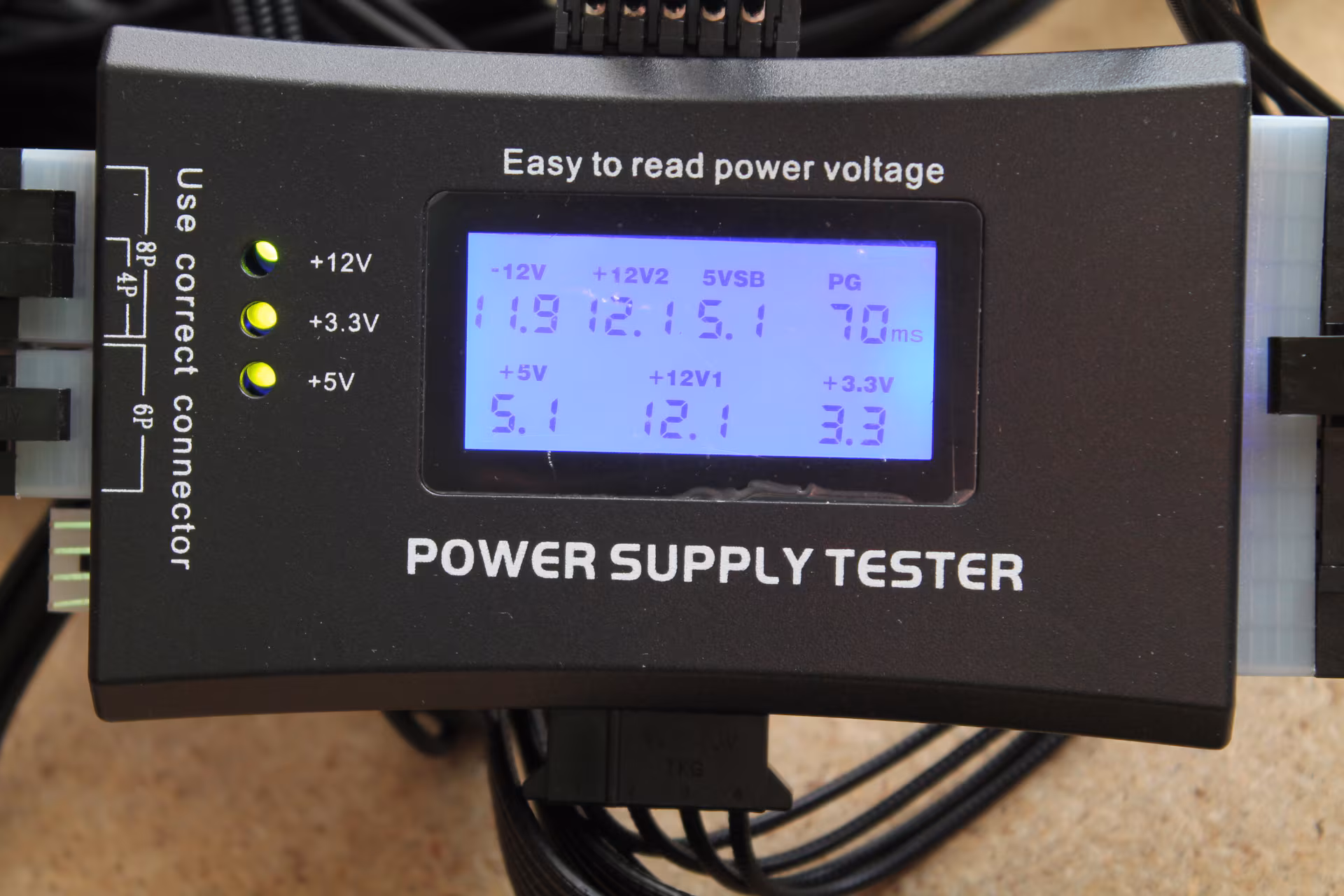

При помощи специального тестера измерим напряжения на основных линиях при работе блока питания без нагрузки. Результаты приведены в таблице ниже:
| Линия, номинальное значение напряжения | Фактические значения напряжений |
|---|---|
| -12 V | 11,9 В |
| +12 V1 | 12,1 В |
| +12 V2 | 12,1 В |
| +5 V | 5,1 В |
| 5 V SB | 5,1 В |
| +3,3 V | 3,3 В |
Замеренное тестером время получения сигнала «Power Good» составляет 70 мс.
Напряжение на линии 12V-2×6 в режиме работы блока питания без нагрузки мы измерили при помощи стандартного мультиметра, получив стабильное значение в 12,16 В с кратковременными колебаниями в диапазоне 12,14 В … 12,18 В.
Стоит отметить, что вентилятор блока питания во время работы при низкой нагрузке вращается реально медленно и бесшумно.

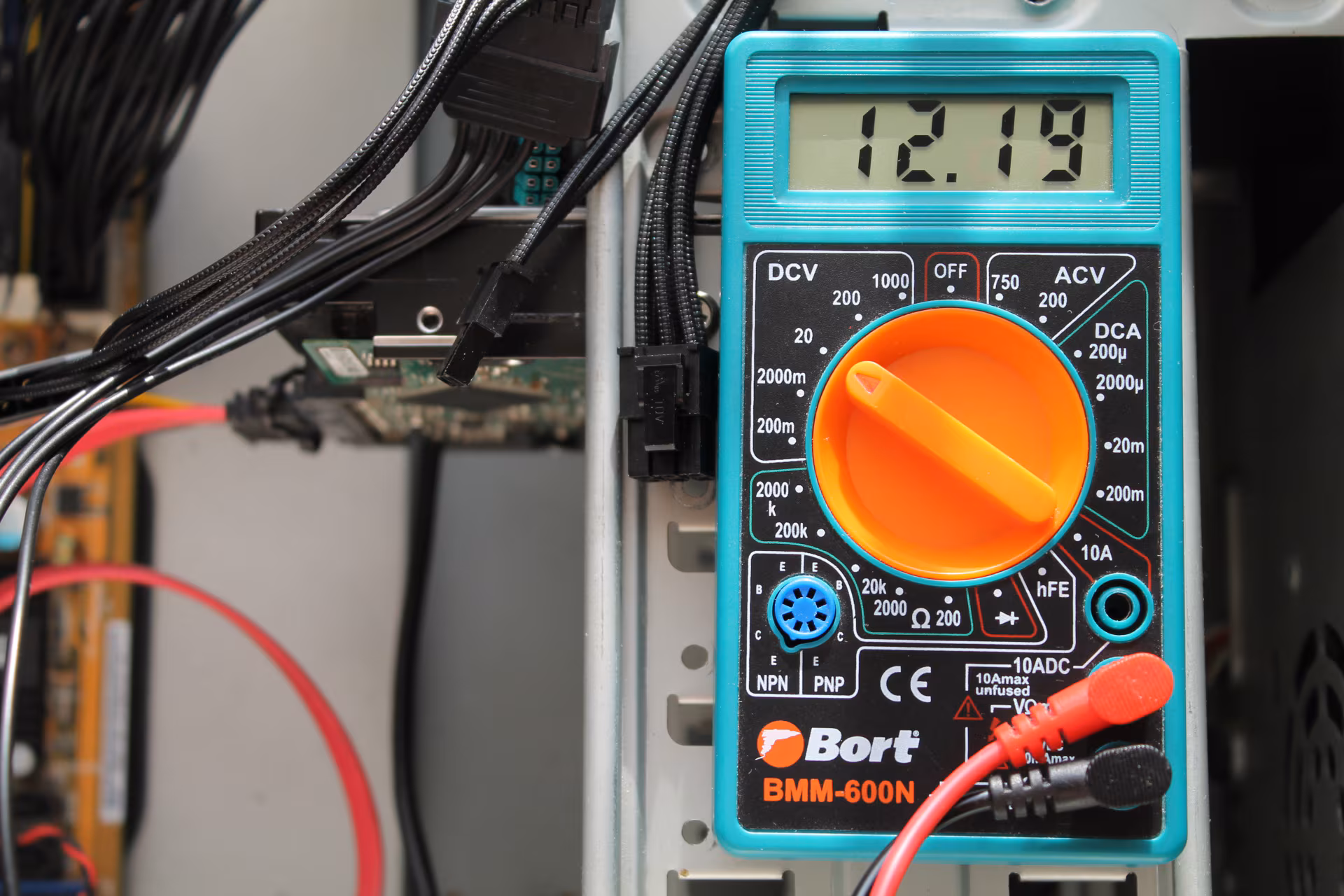

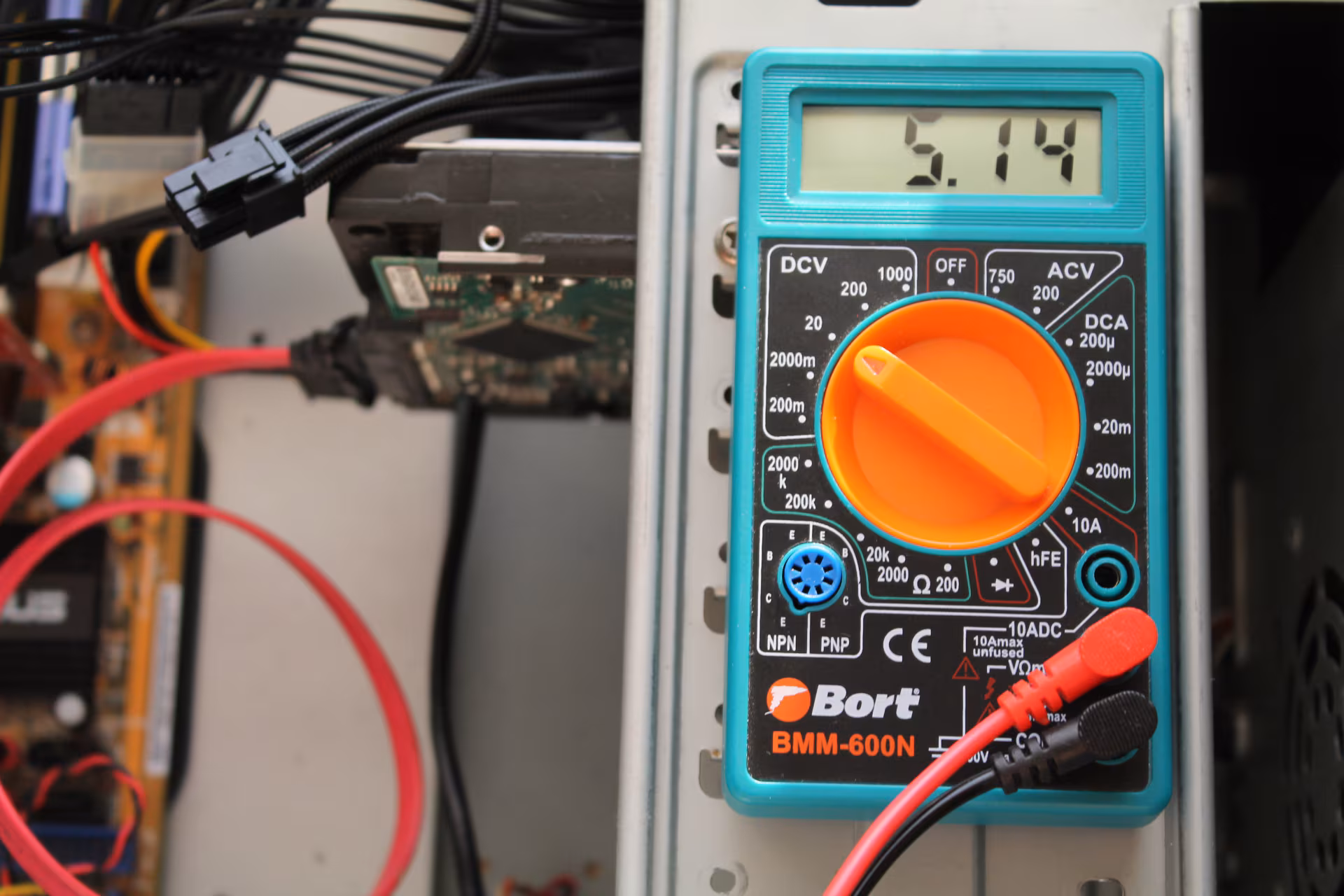

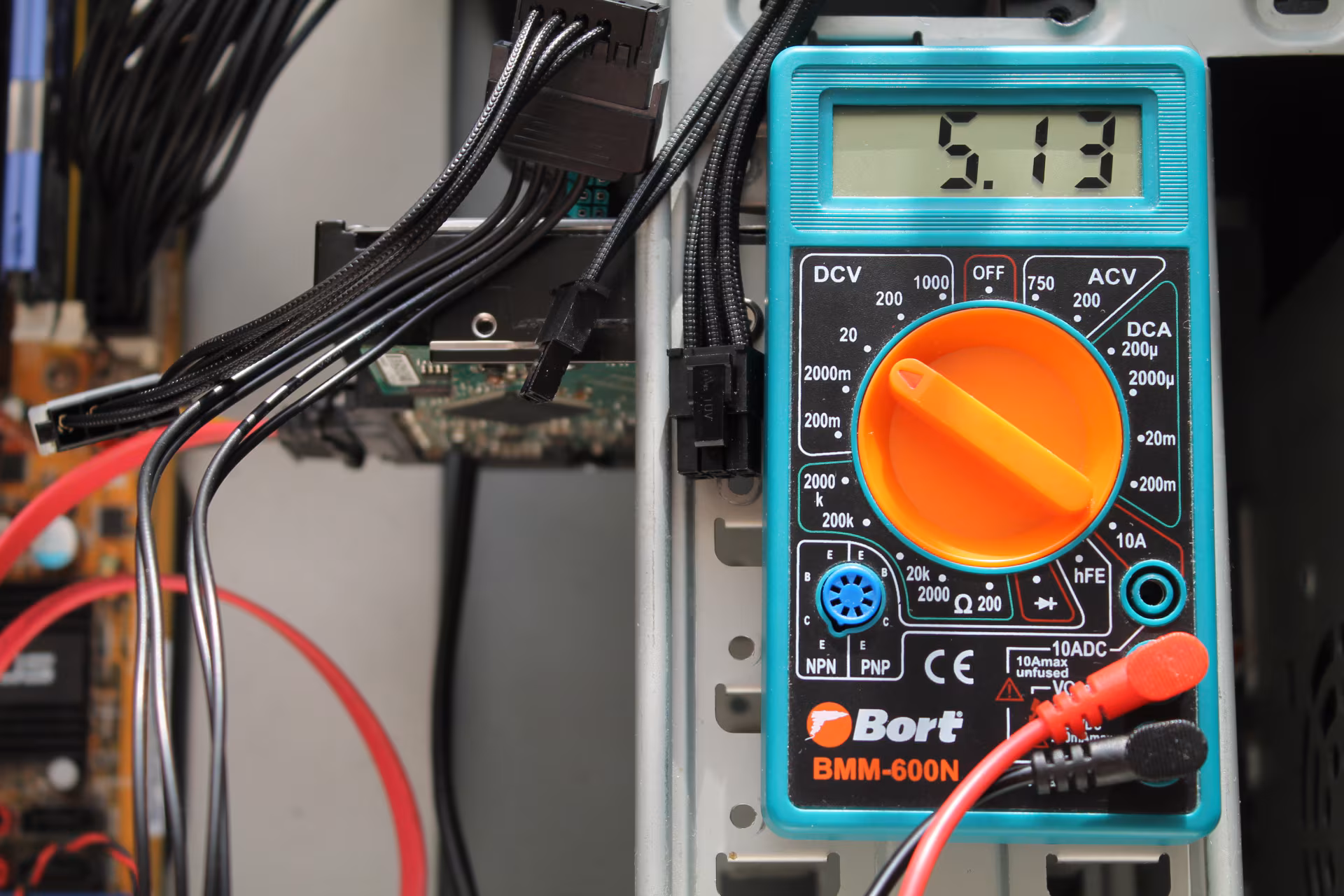

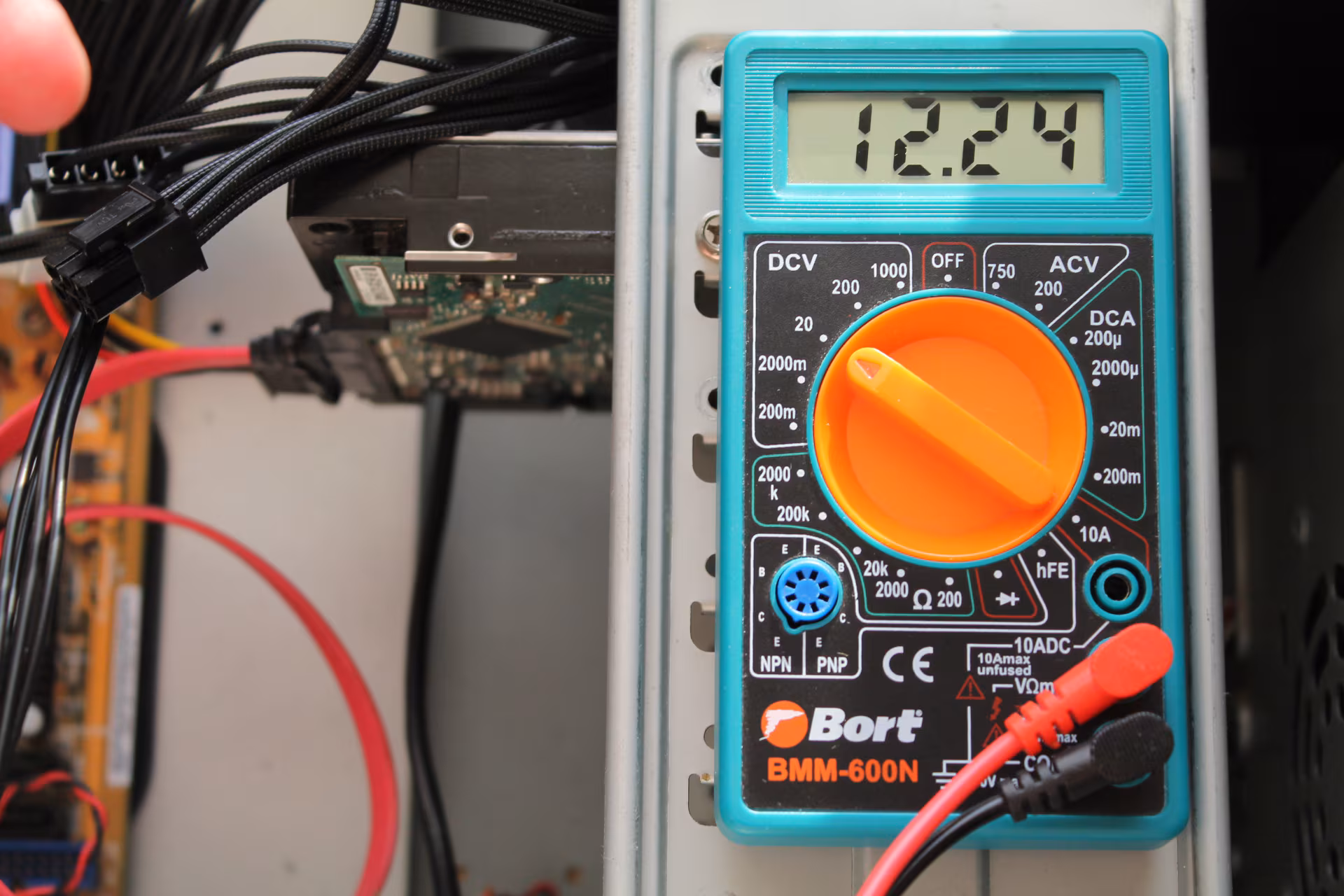

Поместим блок питания GamerStorm PS850G Gold SFX в нашу тестовую сборку и измерим напряжения на основных линиях 5 В и 12 В сначала при работе ПК в режиме низкой нагрузки без запуска каких-либо ресурсоёмких процессов, а затем при высокой нагрузке, искусственно созданной путём запуска стресс-теста в AIDA64 спустя 30 минут его работы. Результаты замеров напряжений представлены в таблице ниже:
| Линия | SATA/Molex (5 В) | SATA/Molex (12 В) | CPU (12 В) | PCI-E (12 В) | 12V-2x6 (12 В) |
|---|---|---|---|---|---|
| Низкая нагрузка | 5,12 В … 5,14 В | 12,19 В … 12,20 В | 12,21 В … 12,22 В | 12,22 В | 12,22 В … 12,23 В |
| Высокая нагрузка | 5,13 В … 5,14 В | 12,21 В … 12,22 В | 12,22 В … 12,23 В | 12,22 В | 12,23 В … 12,24 В |

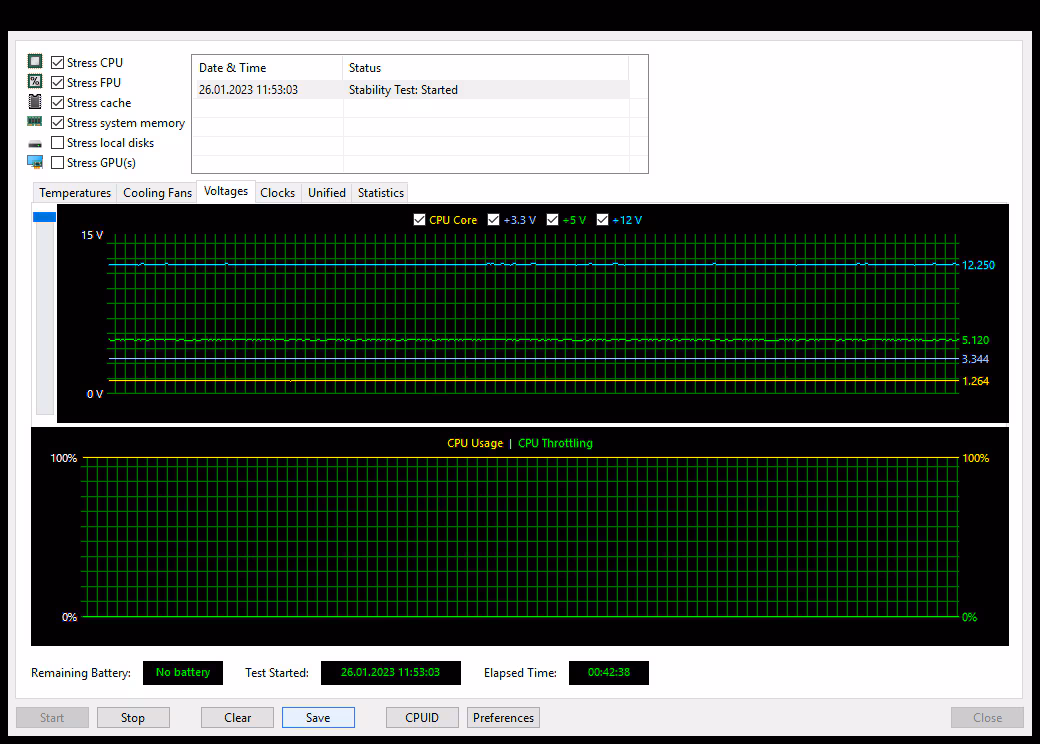

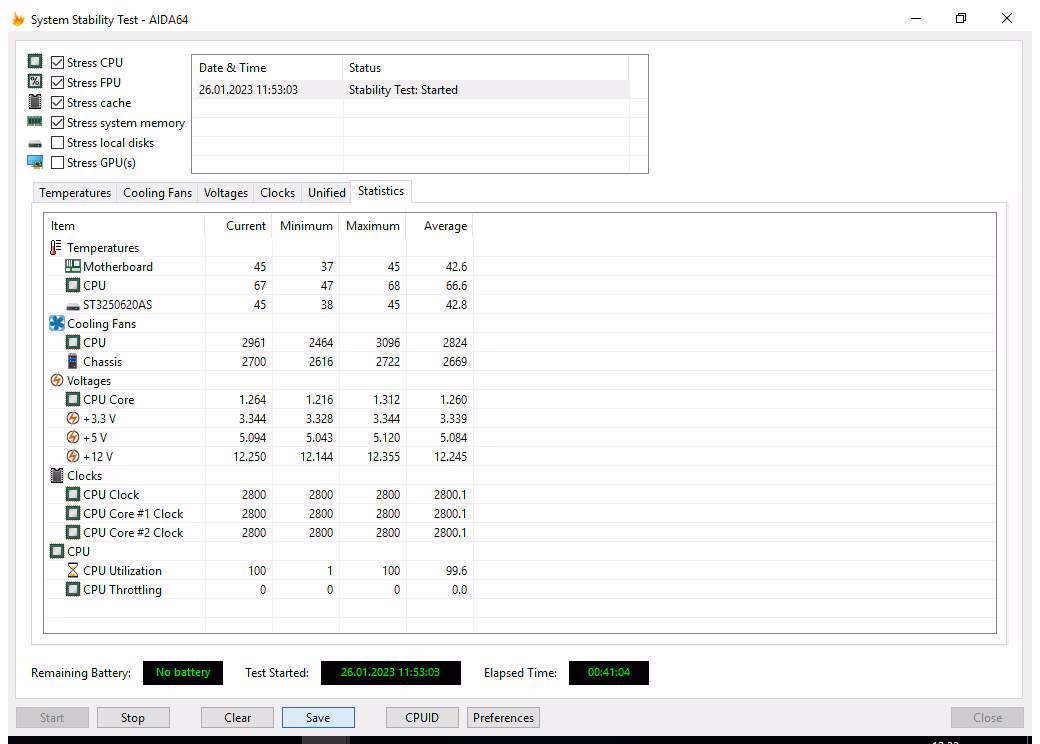

Согласно графикам и внутренней статистике AIDA64, за всё время работы стресс-теста значения напряжений по линиям +3 В, +5 В и +12 В оставались стабильными, без значительных колебаний. Значения напряжений согласно программной диагностике AIDA64 представлены в таблице ниже:
| Линия | Наименьшее значение напряжения | Наибольшее значение напряжения | Среднее значение напряжения за время теста |
|---|---|---|---|
| +3 В | 3,328 В | 3,344 В | 3,339 В |
| +5 В | 5,043 В | 5,120 В | 5,084 В |
| +12 В | 12,144 В | 12,355 В | 12,245 В |
Борьба в сверхлёгком весе
Рынок компактных блоков питания стандарта SFX с поддержкой ATX 3.1 сейчас напоминает закрытый клуб для избранных. Реальных конкурентов у GamerStorm PS850G на прилавках немного, и каждый имеет свои особенности.
- Corsair SF850 (2024). Признанный эталон в классе SFX. Он тише, имеет более продвинутую схемотехнику и честные кабели Type 5. Но его цена в рознице заставляет вспомнить курс евро в худшие дни, а в комплекте нет переходной рамки на ATX-корпуса;
- Lian Li SP850. Популярен среди любителей белых сборок, но построен по более старому стандарту ATX 3.0 и использует кабель 12VHPWR первого поколения, который печально известен своими проблемами с контактами при перегибах. По уровню пульсаций он уступает нашему герою;
- Cooler Master V850 SFX Gold. Старый боец, который часто критикуют за слишком агрессивную кривую оборотов вентилятора. Под нагрузкой он начинает выть как турбина, тогда как GamerStorm ведёт себя значительно тише.
На этом фоне GamerStorm PS850G выглядит как разумный компромисс. Он предлагает платиновую эффективность по цене золотого класса, имеет отличный комплект поставки с рамкой-адаптером, но ограничивает аппетиты вашей видеокарты по кабелю 12V-2×6 скромными 450 Вт.
Спецификации
| Характеристика | Значение |
|---|---|
| Модель | PS850G |
| Модельный номер | PS850G-FE |
| Общая выходная мощность | 850 Вт |
| Тип (форм-фактор) | SFX12V V4.1 и ATX12V V3.1 |
| Размер устройства (Ш×Д×В) | 125×100×63,5 мм |
| Сертификация эффективности | Cybenetics Platinum / PPLP Gold |
| Размер вентилятора (Ш×Д×В) | 92×92×20 мм |
| Подшипник вентилятора | FDB (гидродинамический подшипник) |
| Топология | Активная коррекция коэффициента мощности + полумостовая SRC LLC + DC/DC |
| Конденсаторы | Полностью японские электролитические конденсаторы |
| Сигнал Power Good (PG) | 100–150 мс |
| Время удержания (Hold-up time) | ≥16 мс (при нагрузке 80 %) |
| КПД (эффективность) | ≥90 % при типичной нагрузке, ≥90% при 50% нагрузке |
| Защиты | OPP, OVP, SCP, OTP, OCP, UVP, SIP, NLO |
| Рабочая температура | 0…40 °C |
| Соответствие нормативам | CE, CCC, TUV-RH, KC, RCM, CAN ICES(B), NMB(B), EAC |
| Соответствие ErP | ErP 2014 |
| Экологические стандарты | WEEE, 中国 RoHS, Triman, EAC RoHS |
| Наработка на отказ (MTBF) | 100 000 часов |
| Гарантия | 5 лет |
Подведём итоги
Блок питания GamerStorm PS850G Gold SFX мощностью 850 Вт хорошо подойдет для сборки игрового и просто производительного ПК на базе материнской платы формата Mini-ITX в компактном корпусе, поддерживающем установку блоков питания стандарта SFX. Полностью модульная конструкция позволит экономить место во внутреннем пространстве корпуса, подключая только те кабели, которые нужны. В то же время, максимальная мощность блока питания в 850 Вт и идущий вместе с ним набор кабелей оставят хорошие возможности для дальнейшего расширения и апгрейда системы.
Отдельно стоит отметить наличие выделенной линии для питания топовых моделей видеокарт линейки NVIDIA GeForce RTX, использующих коннекторы 12V-2×6 / 12VHPWR, но блок питания, судя по всему, ограничивает передаваемую по данной линии мощность на уровне 450 Вт.
