Обзор блока питания Chieftec VEGA 850W (модель PPG-850-S)

У нас на обзоре блок питания от компании Chieftec, чья продукция проверена временем. В этот раз мы будем смотреть и тестировать модель Chieftec VEGA мощностью 850 Вт, классического вида и компоновки с несъёмными кабелями питания компонентов системы.

Он хорошо подойдёт для сборки среднебюджетных игровых систем, при этом имея достаточно большой потенциал к дальнейшему апгрейду такой системы за счёт соответствия новейшим стандартам ATX 3.1, PCIe Gen 5 и наличия выделенной 12-вольтовой линии с передаваемой мощностью до 600 Вт для питания топовых моделей видеокарт линейки GeForce RTX от NVIDIA.

В материале:

• Упаковка и комплектация
• Дизайн блока питания и возможности подключения
• Основные характеристики блока питания
• Тестирование блока питания
• Спецификации
• Подведём итоги

Упаковка и комплектация

Chieftec VEGA 850W (модель PPG-850-S) упакован в коробку стандартных размеров, в оформлении которой преобладают белый и синий цвета, сверху имеется изображение блока питания со стороны вентилятора. На коробке указано, что блок питания относится к линейке VEGA и серии PPG, а также соответствует стандартам 80 PLUS Gold, ATX 3.1 и PCIe Gen 5.

В такой же коробке может поставляться аналогичная модель блока питания мощностью 750 Вт, поэтому стоит проверить, чтобы на боковой стороне коробки небольшая круглая наклейка стояла напротив модели PPG-850-S, а не PPG-750-S.

На противоположной боковой стороне есть таблицы с электрическими характеристиками двух этих моделей. На нижней стороне коробки перечислены имеющиеся у блока питания кабели для питания компонентов системы, их длины и количество коннекторов.

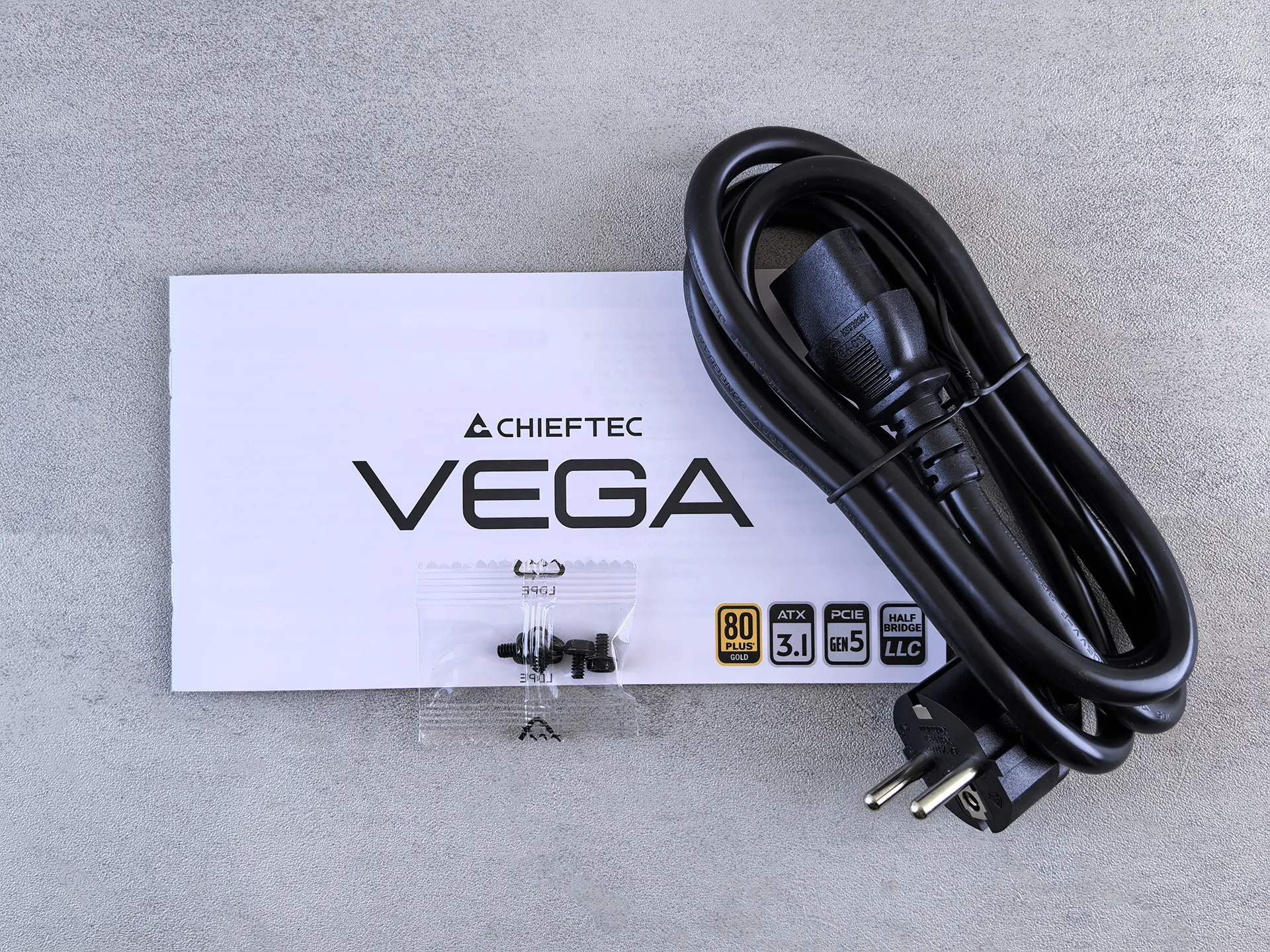

Корпус блока питания внутри коробки надежно зафиксирован мягкими вставками снизу и сверху, рядом уложены идущие от него кабели. Также в коробке находится стандартный кабель питания от сети 220 В, пакетик с четырьмя винтами для установки блока питания в корпус ПК и инструкция в виде буклета.

Дизайн блока питания и возможности подключения

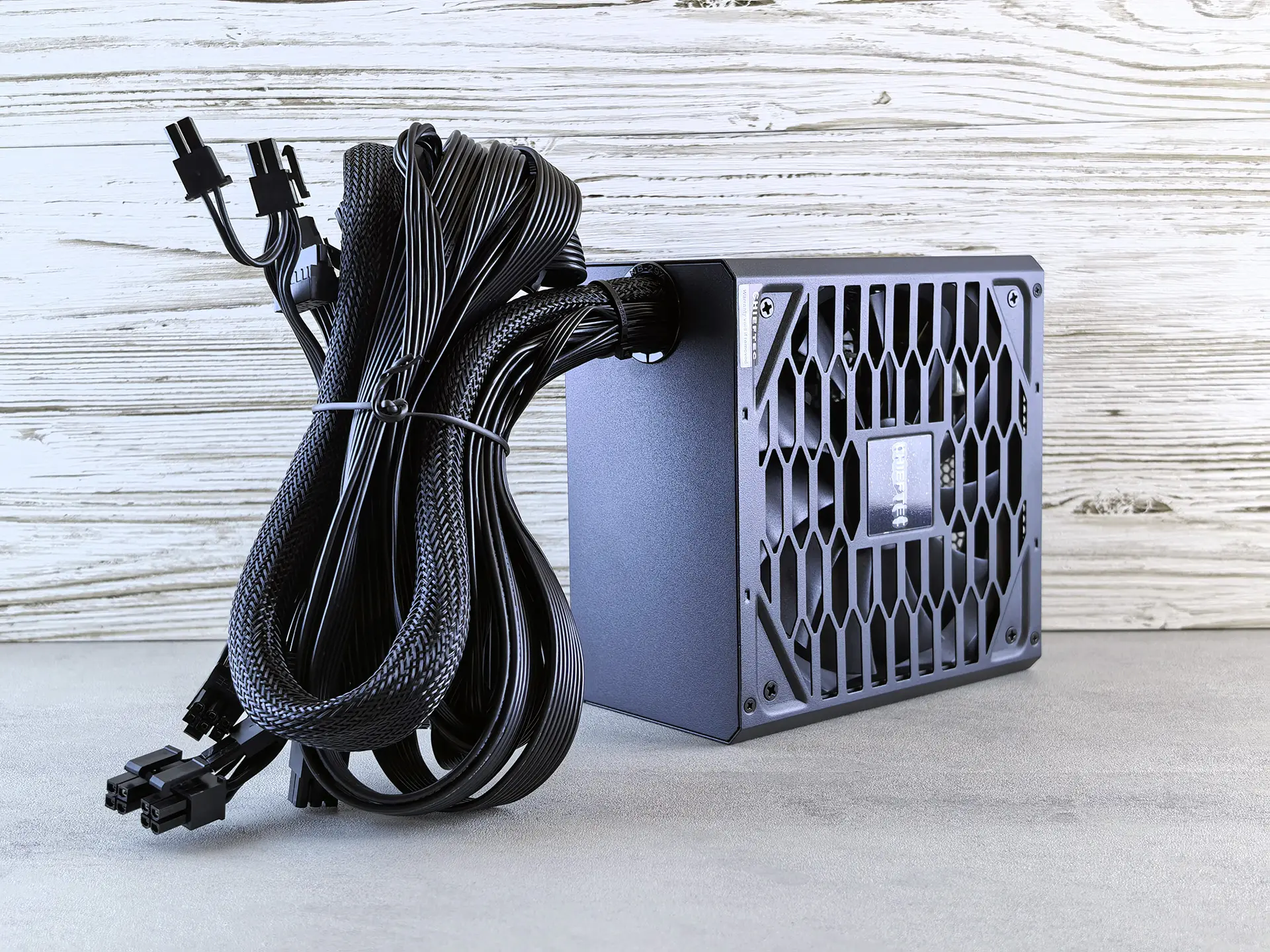

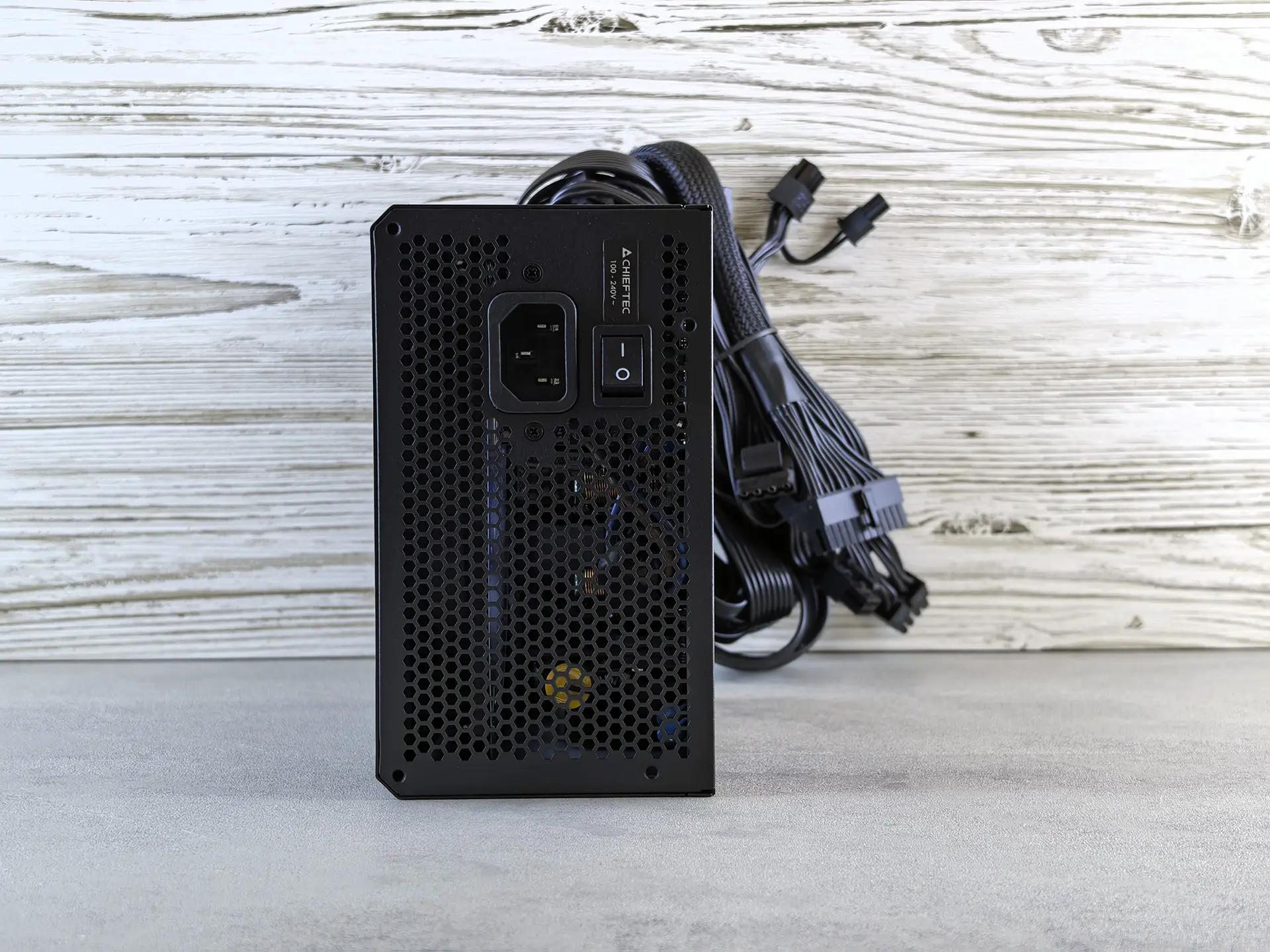

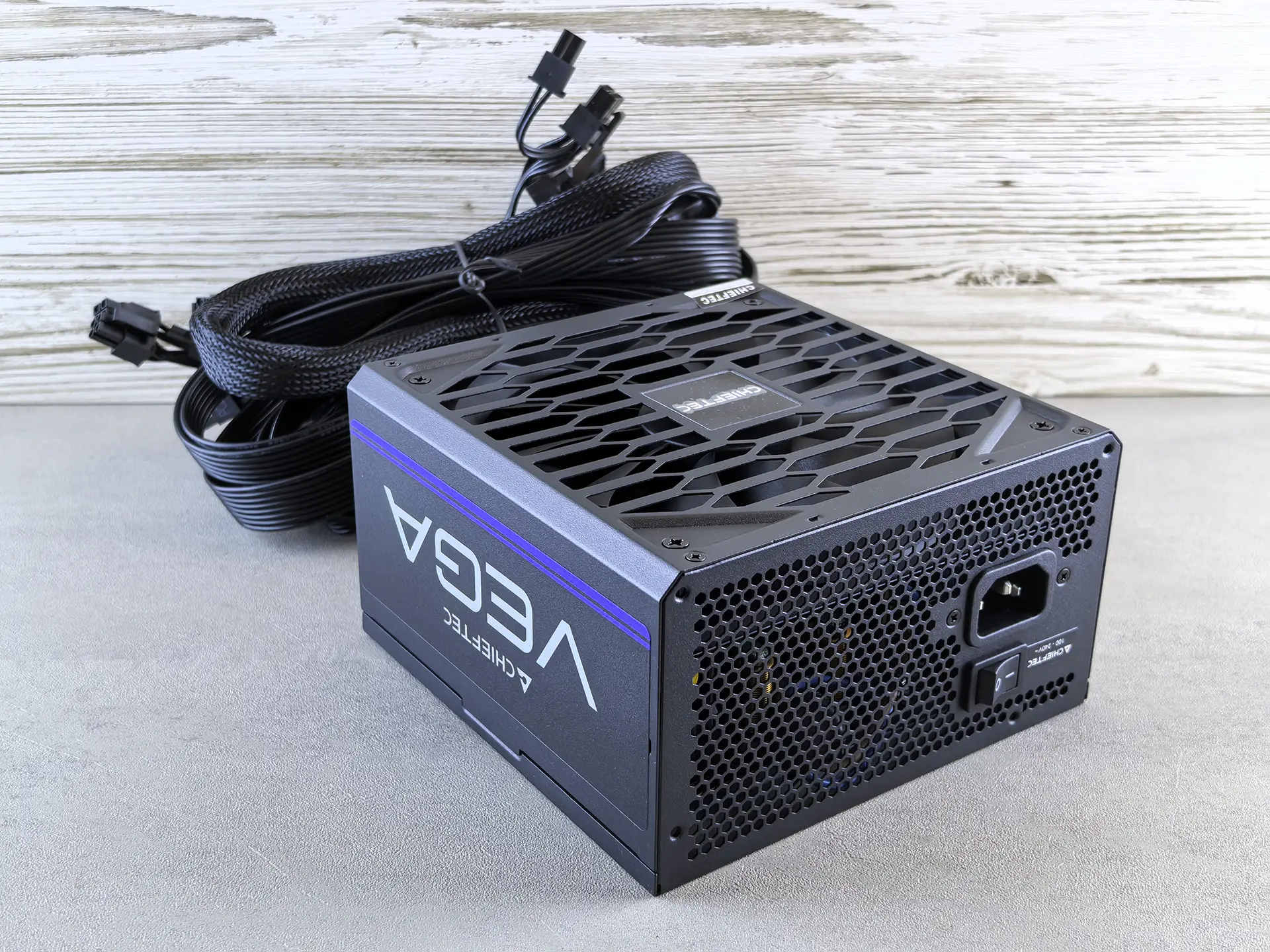

Блок питания Chieftec VEGA 850W имеет длину 150 мм при ширине 150 мм и высоте 85 мм, его вес составляет чуть более 2 кг. Дизайн корпуса, покрытого матовой чёрной краской, почти без изысков, если не считать таковыми скошенные углы на стыке боковых сторон и нижней.

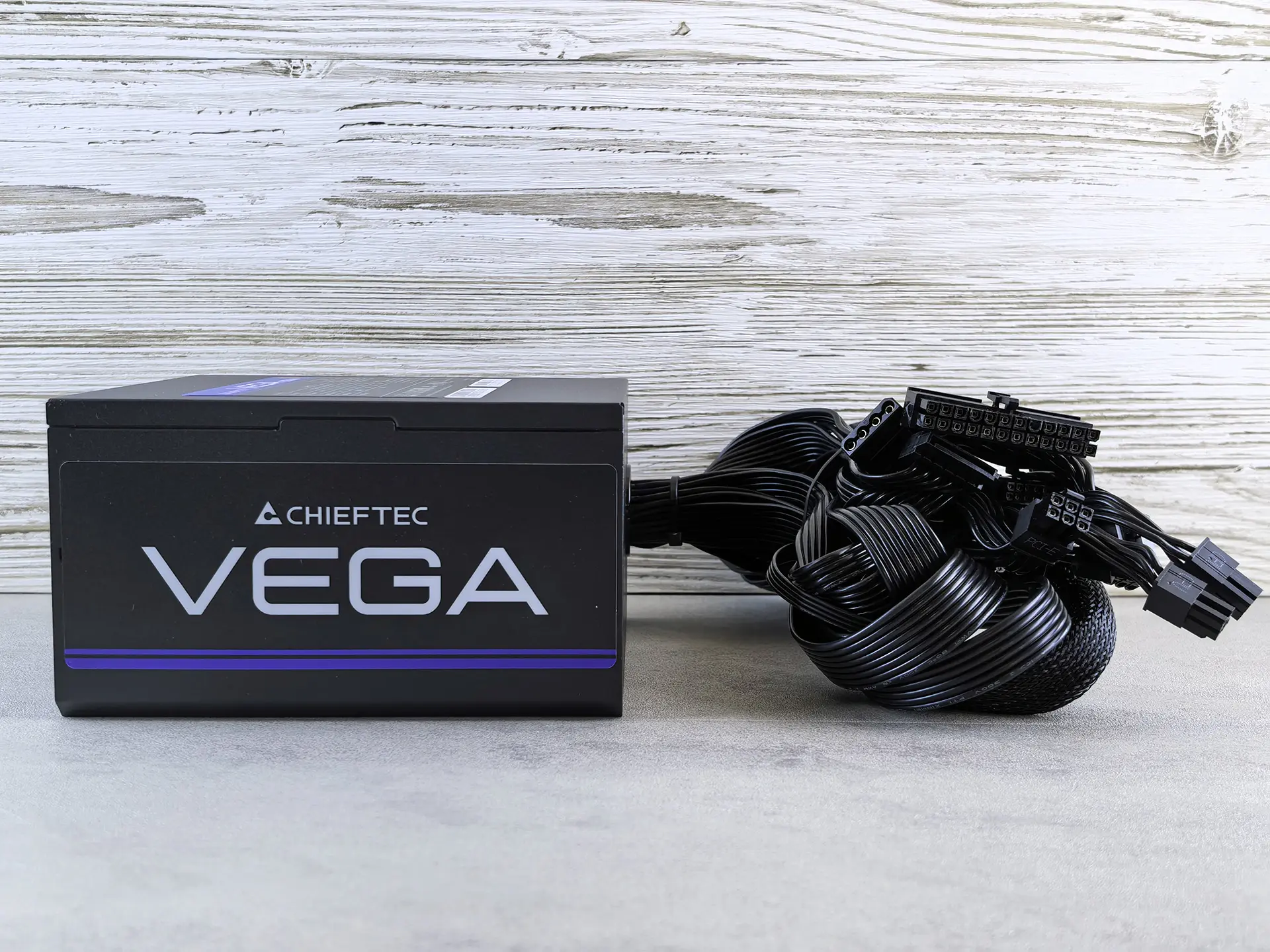

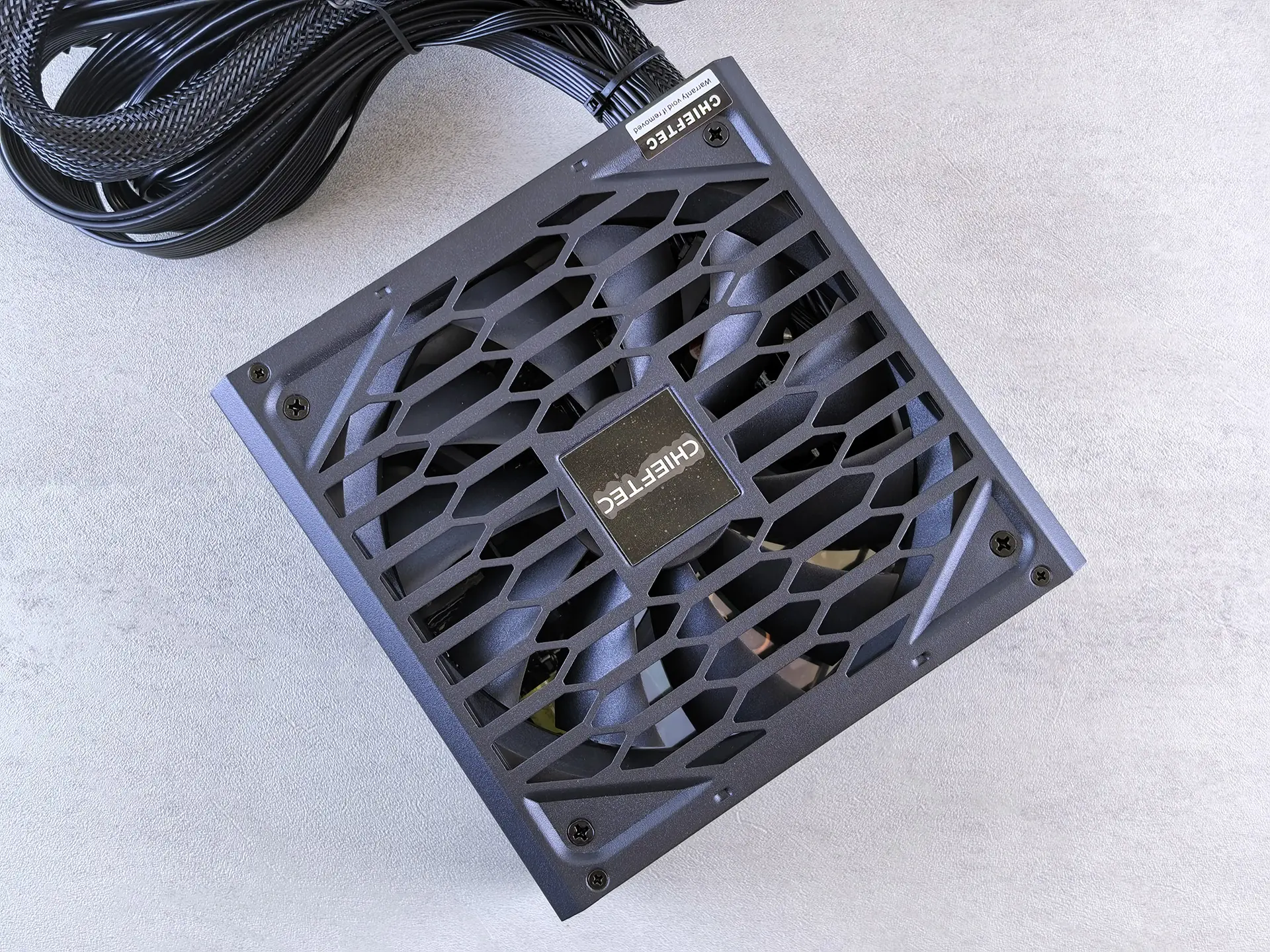

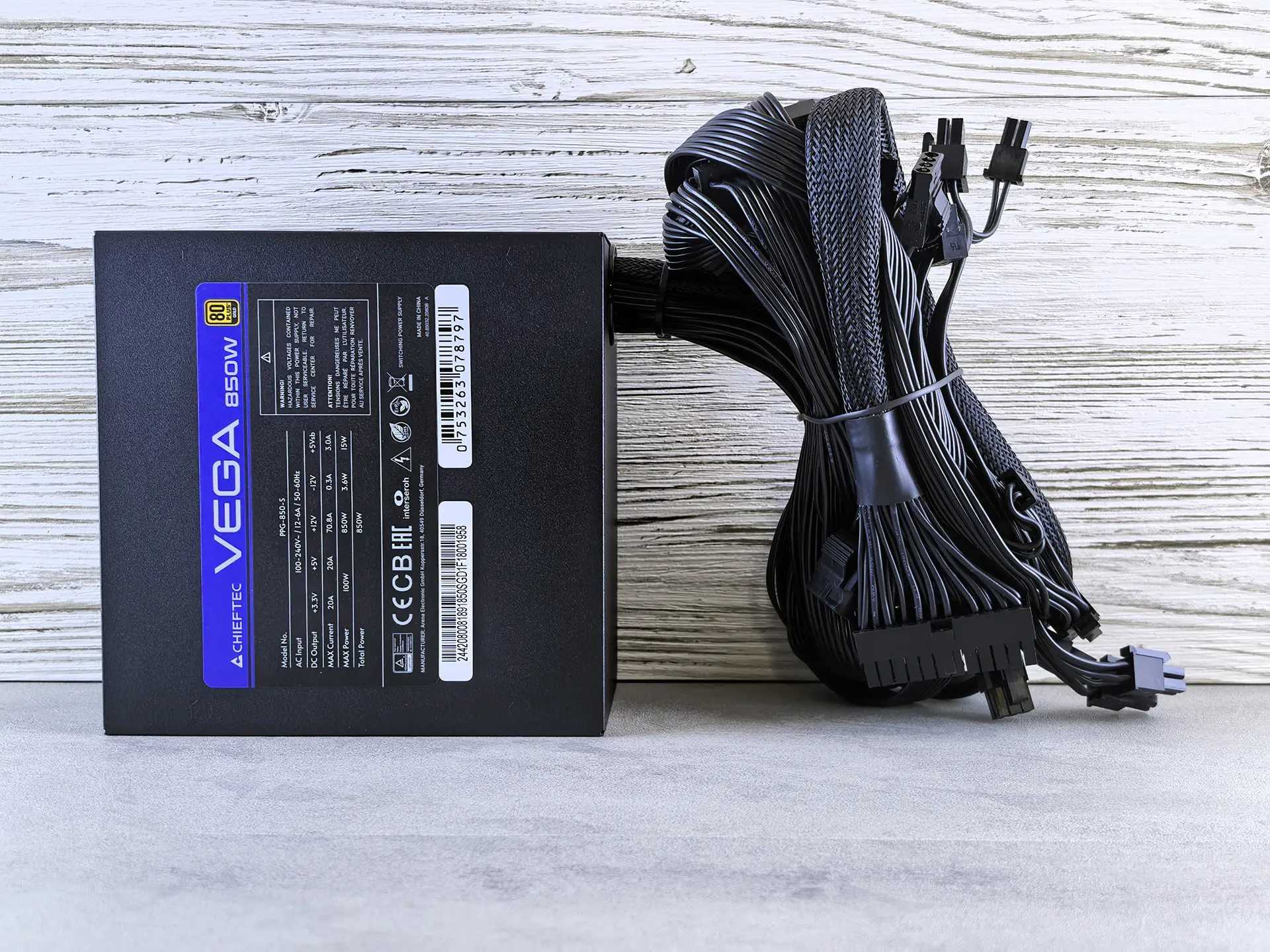

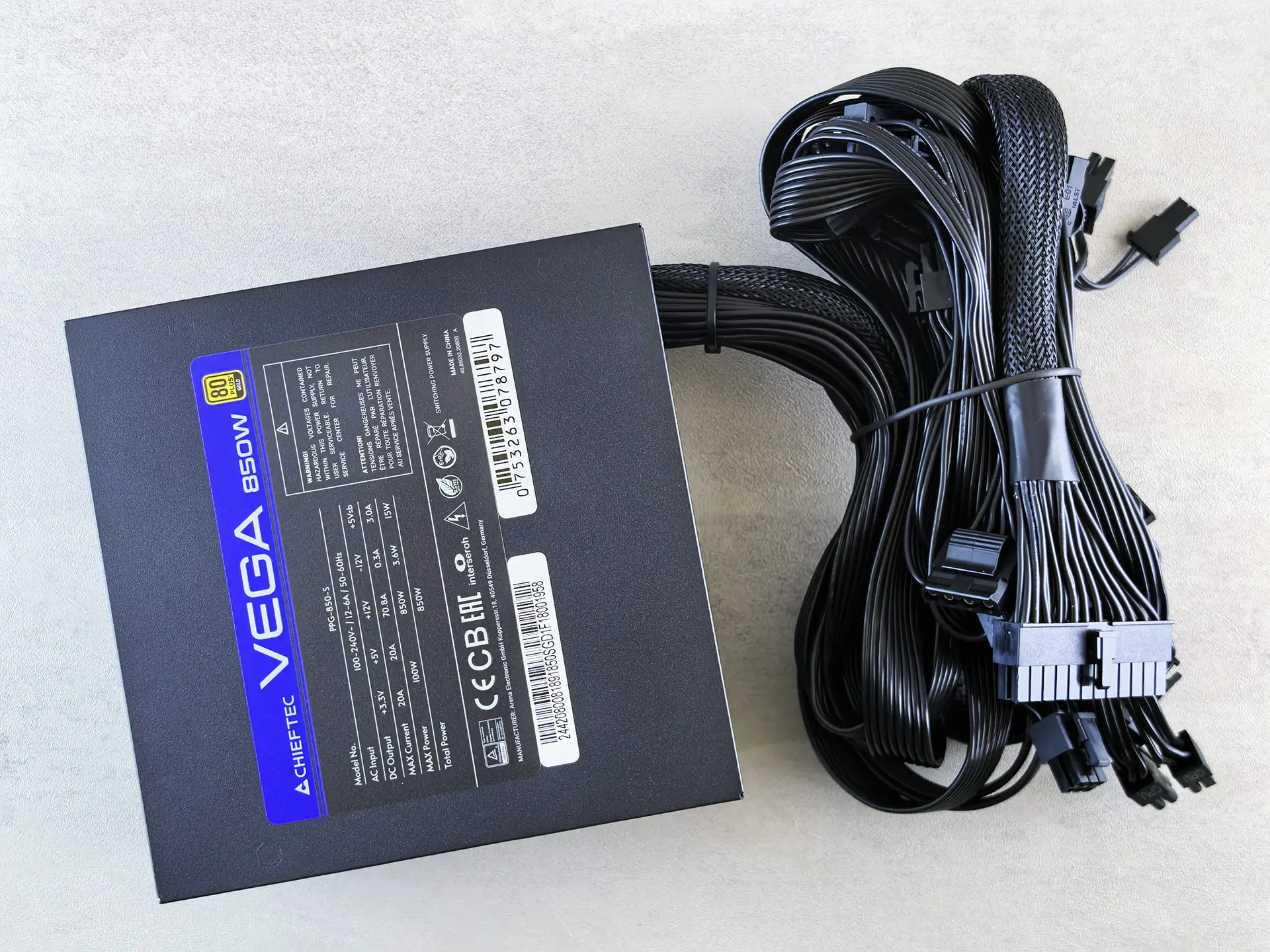

Сверху на корпусе есть наклейка с электрическими характеристиками, сбоку – с логотипом производителя и линейки VEGA. На нижней панели за выштампованной непосредственно в металлическом листе решёткой в виде продолговатых шестиугольников расположился 140 мм вентилятор с крыльчаткой из 11 лопастей диаметров 135 мм.

Все кабели для подключения компонентов системы, как уже говорил выше, несъёмные. При этом кабель питания материнской платы выполнен в виде стянутого сеточкой пучка проводов, в то время, как остальные – в виде плоских шлейфов.

Перечислим все имеющиеся кабели питания и расположенные на них разъёмы:

• Кабель линии питания материнской платы с цельным 24-контактным коннектором (не делится на две группы контактов 20+4). Длина кабеля 600 мм;
• Кабель линии питания процессора с двумя расположенными последовательно коннекторами, цельным на 8 контактов и комбинированным на 8 (4+4) контактов. Длина кабеля 650 мм до первого коннектора и 150 мм от первого до второго;
• Выделенная линия питания мощностью 600 Вт для топовых видеокарт от NVIDIA линейки RTX с 16-контактным коннектором 12V-2X6 на конце. Длина кабеля 600 мм;
• Два кабеля питания видеокарт, на каждом из которых последовательно расположены по два комбинированных коннектора PCIe на 8 (6+2) контактов. Длина кабелей составляет 600 мм от блока питания до первого коннектора и 150 мм между коннекторами;
• Два кабеля питания накопителей с тремя расположенными последовательно коннекторами SATA, расположенными под прямым углом к входящим в них проводам. Дина кабелей составляет 450 мм от блока питания до первого коннектора и по 150 мм между соседними коннекторами;
• Один кабель питания с тремя коннекторами Molex, расположенными последовательно. Длина кабеля составляет 400 мм от блока питания до первого коннектора и по 150 мм между соседними коннекторами.

Основные характеристики блока питания

Chieftec VEGA 850W (модель PPG-850-S) соответствует новейшим стандартам ATX 3.1 и PСIe Gen 5, имеет выделенную линию 12V-2X6 для питания топовых видеокарт от NVIDIA с передаваемой мощностью до 600 Вт, а также имеет сертификат энергоэффективности 80 PLUS Gold. Блок питания работает от сетей переменного тока с напряжением от 100 В до 240 В, выдавая параметры, представленные в таблице ниже:

Как и другие представители линейки VEGA, блок питания Chieftec VEGA 850W (PPG-850-S) построен по схеме LLC Half-Bridge с преобразователем постоянного тока (DC-to-DC). Благодаря активной коррекции коэффициента мощности (APFC), коэффициент мощности блока питания не опускается ниже значения 0,9. В блоке питания реализована схема защиты от перегрузки по суммарной мощности по всем каналам (OPP), защита от перегрева (OTP), защита от подачи повышенного напряжения (OVP), защита от короткого замыкания (SCP), защита от всплесков и бросков напряжения (SIP), защита от понижения напряжения в сети (UVP) и защита от перегрузки по току (OCP). В конструкции вентилятора используется гидродинамический подшипник (FDB), а скорость его вращения регулируется автоматически (AFC).

Напомню, что помимо модели Chieftec VEGA мощностью 850 Вт (модель PPG-850-S) также существует аналогичный блок питания на 750 Вт (выпускается под индексом PPG-750-S).

Тестирование блока питания

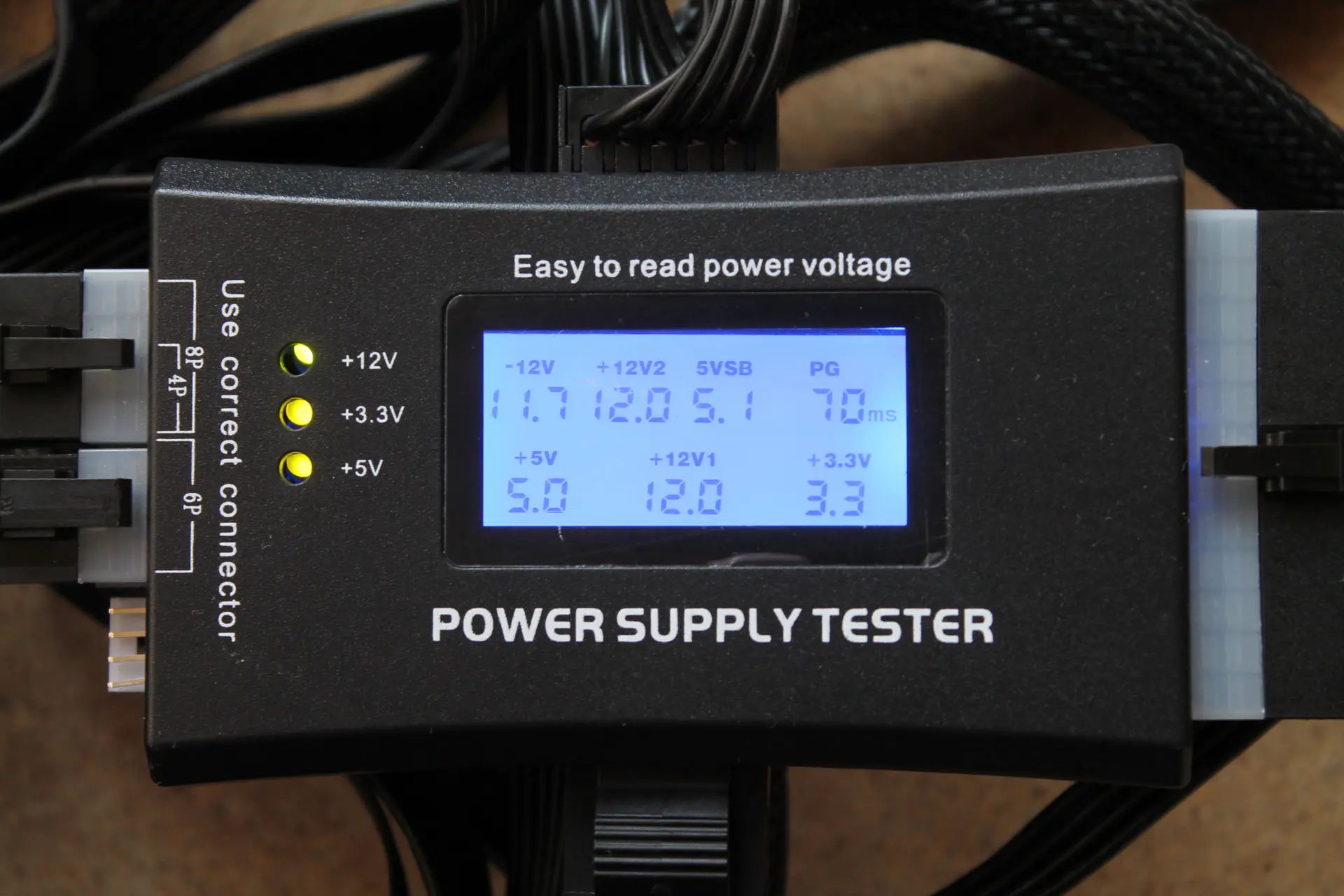

Сначала подключим к Chieftec VEGA 850W (PPG-850-S) специальный тестер для блоков питания стандарта ATX, который в автоматическом режиме запустит его и измерит напряжения на основных линиях.

При этом стоит понимать, что блок питания работает практически без нагрузки. Результаты замеров напряжений приведены в таблице ниже:

Время получения сигнала «Power Good» составляет 70 мс.

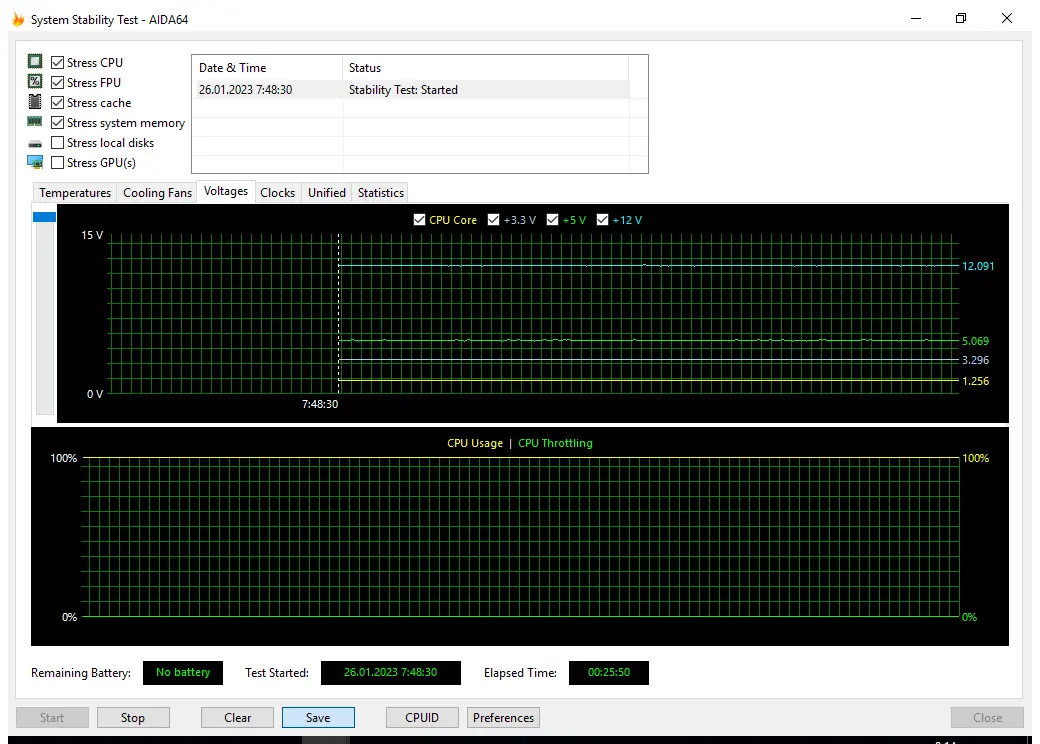

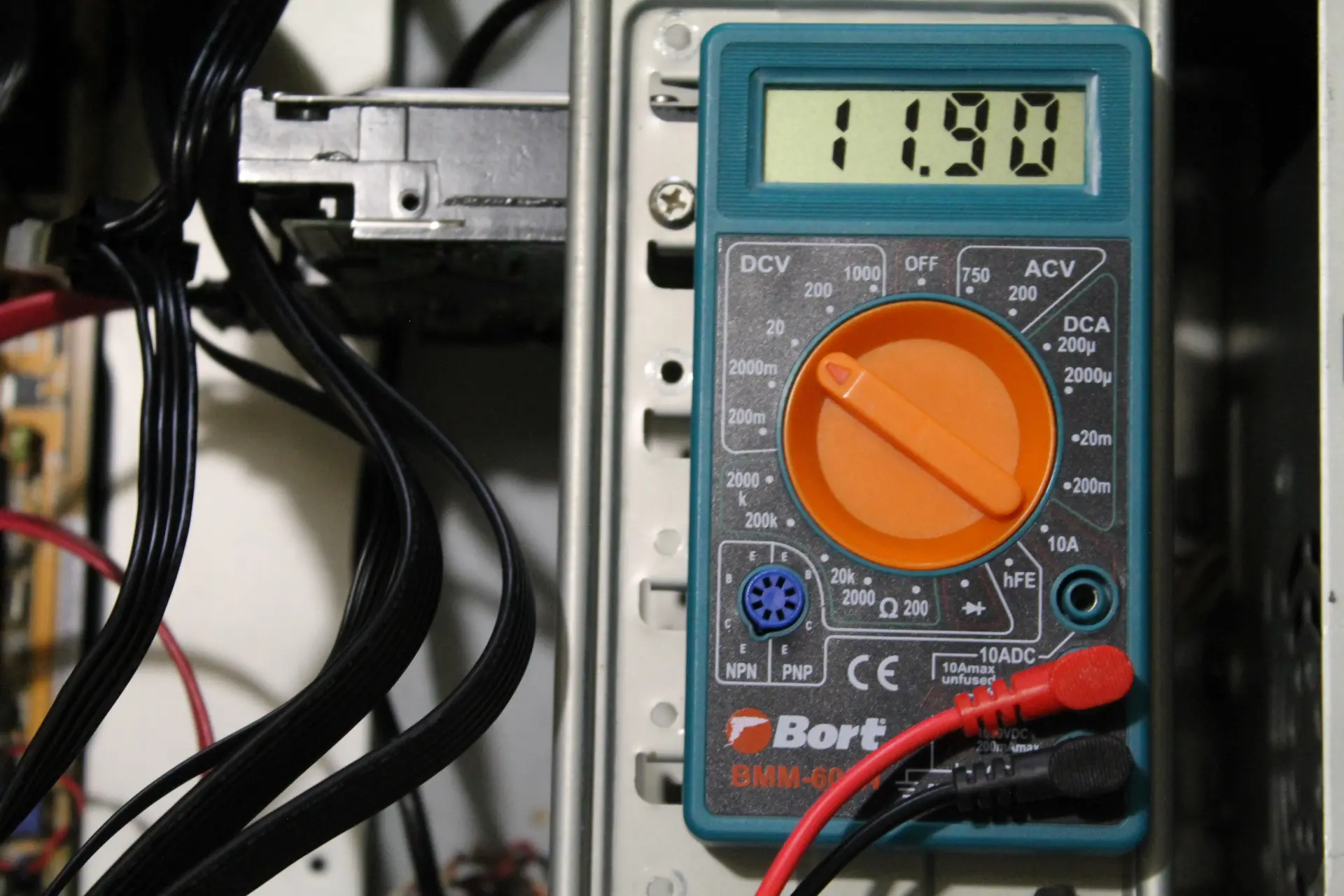

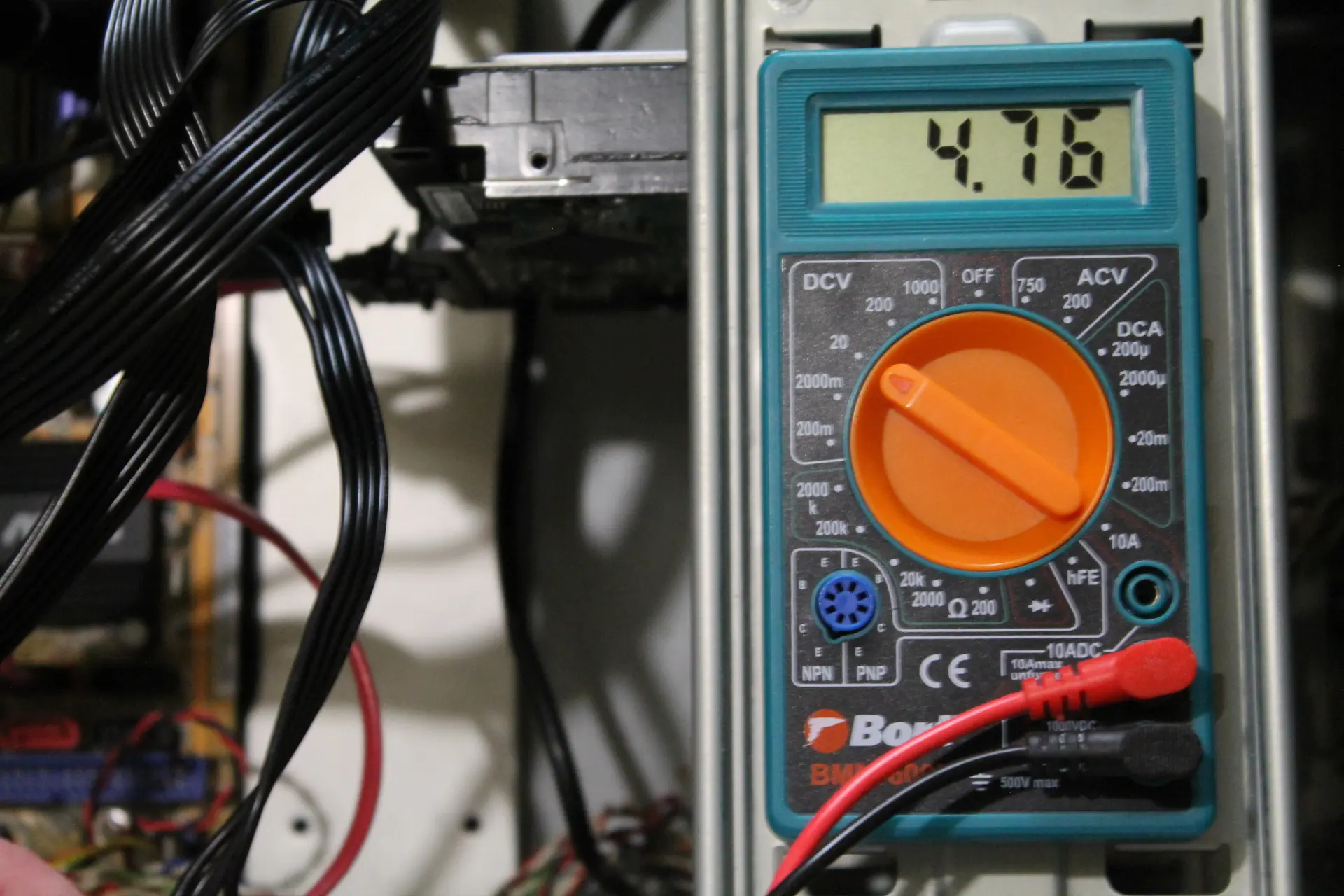

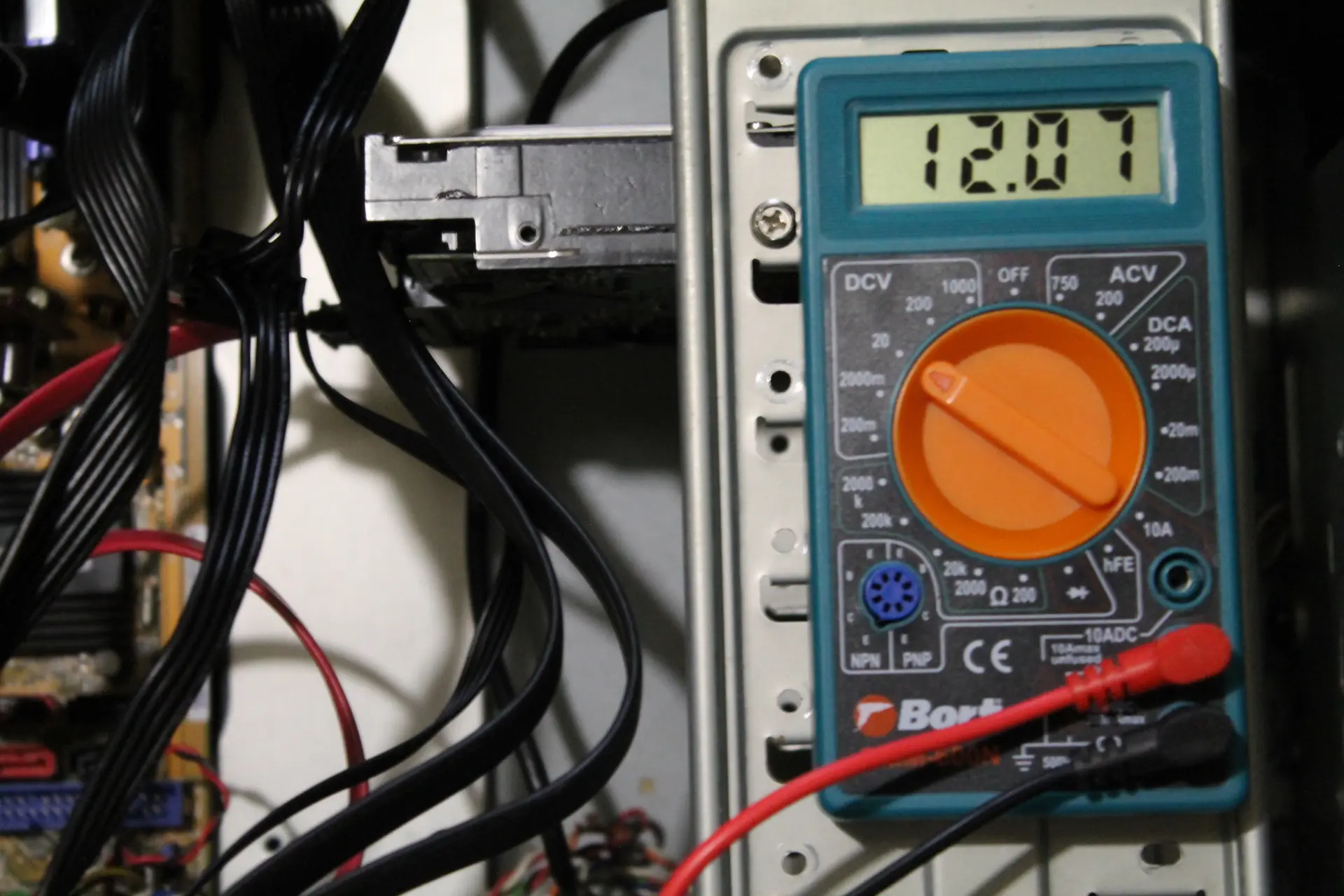

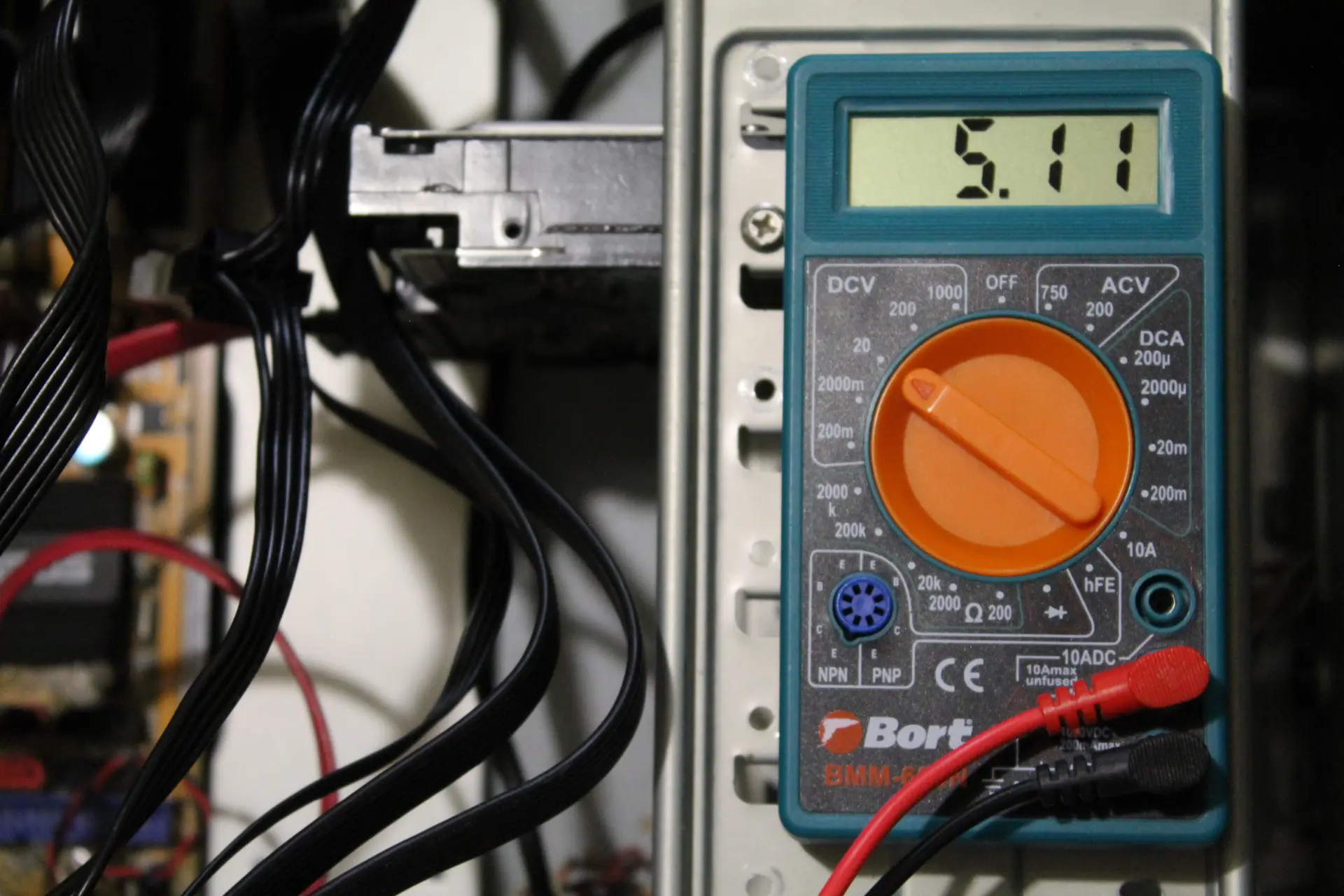

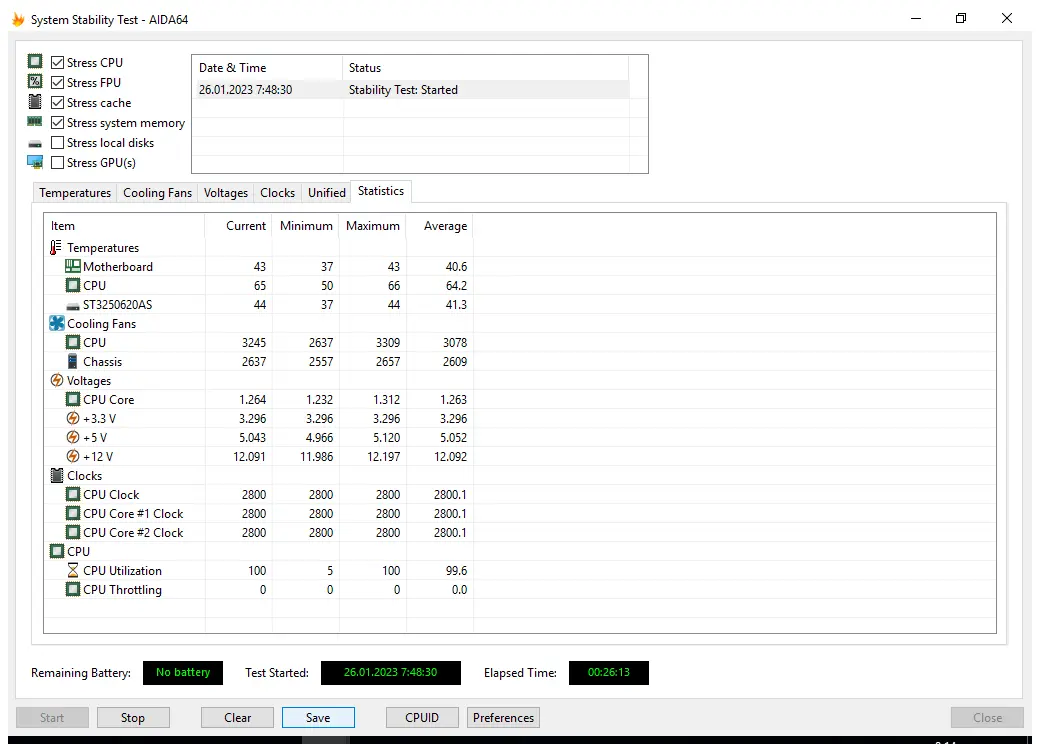

Затем установим блок питания в нашу тестовую сборку, чтобы проверить его работу в реальных условиях. При помощи стандартного мультиметра будем измерять значения напряжений при работе ПК с минимальной нагрузкой и при высокой нагрузке, которую создадим искусственно, запустив стресс-тест в AIDA64.

Результаты замеров напряжений по разным линиям представлены в таблице ниже.

Спецификации

Подведём итоги

Блок питания Chieftec VEGA мощностью 850 Вт (модель PPG-850-S) отлично впишется в большинство игровых сборок – по дизайну, выдаваемой мощности, возможностям подключения комплектующих и, что немаловажно, цене, которая в российских розничных сетях составляет чуть больше 7000 рублей. Данный блок питания можно рассматривать и как хороший вариант «на вырост» в случае сборки игрового ПК среднего уровня, так как в случае последующей покупки топовой GeForce RTX не придётся обновлять и блок питания – в вашем распоряжении уже есть и 850 Вт суммарной мощности, и выделенная 600-ваттная линия для питания таких видеокарт.

Также можно рассмотреть Chieftec VEGA 850W и в обратном случае – когда почти все деньги ушли на покупку топовых комплектующих, а на оставшиеся предстоит подыскать достаточно мощный блок питания без лишних изысков, но с наличием всех необходимых линий питания, желательно – от хорошего производителя.

Единственным объективным недостатком Chieftec VEGA 850W можно считать то, что он не модульный, но эта самая модульность, при прочих равных, обернулась бы прибавкой к длине корпуса блока питания и его цене.
